為何需要保險絲?
保險絲的基本作用是當電路電流異常并且超過其額定電流時熔斷起到電路保護的作用。說直白點,就是線路的保護裝置,也是燒車預防的第一道關口。

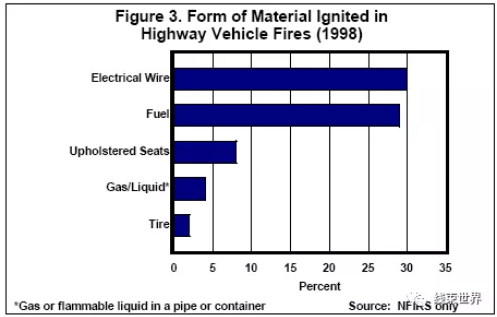

有關汽車在高速公路自燃原因統計
我們可以發現,其中最主要的原因還是電線的燃燒,保險絲的作用簡明而講就是預防電線的燃燒

什么是保險絲?
1, 保險絲是一個熱能響應元件。
2, 保險絲是為了保護線束而有意設計和制造成線路中最弱的一部分。
3, 保險絲的每一電流值都對應一定范圍的電阻,并由此定義其過載的特性。
?
保險絲的種類:
插片式保險絲:小電流短時間脈沖電流負載用

慢熔保險絲:大電流,長時間脈沖電流,鎖電流負載用

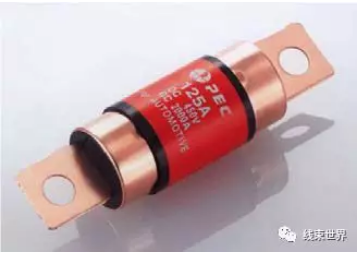

高壓保險絲:高壓線路使用

保險絲熔斷示意

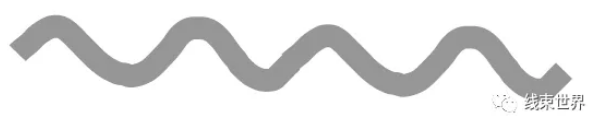

1, 保險絲接通過載電流

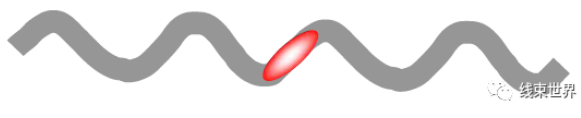

2,過載電流是保險絲熔絲發熱

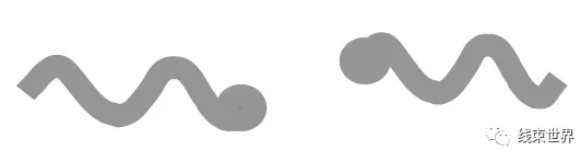

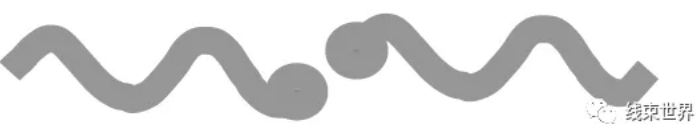

3,保險絲熔絲熔斷

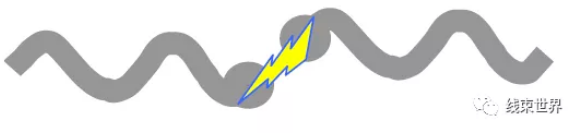

4,保險絲熔斷后,由于導體兩端的電壓而發生火花

5,熔斷距離加大后,電火花停止

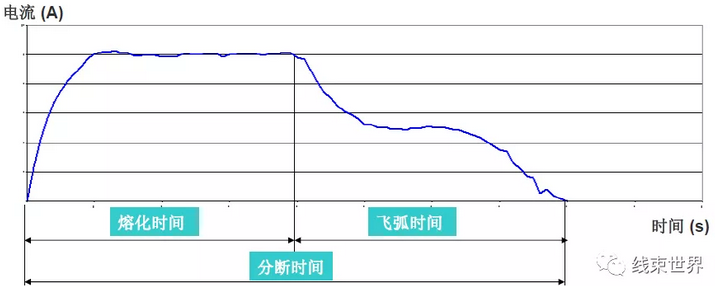

保險絲分?jǐn)鄷r(shí)間
保險絲分?jǐn)鄷r(shí)間== 熔化時間+電弧時間

保險絲熔斷一般分為過載+短路
一,過載電路。過載是指設備運行負荷過大,超過了設備本身的額定負載。表現為電流過大,設備及線路發熱量大,設備異響等。設備長期過載會降低線路絕緣水平,甚至燒毀設備或線路。
過載的電流通常是額定電流的100-600%
過載一般發生在:1, 太多的設備連接在一個支路上
2, 因?yàn)楣收鲜ъ`,一個設備承受了超過標準的電流
?
?
二,短路。短路是指電路或電路中的一部分被短接。如負載與電源兩端被導線連接在一起,就稱為短路。一個短路的電流一般超過600 % 的額定電流
短路一般發生在: 1,碰撞,線束的損壞會造成電源到接地的直接路徑
2, 故障失靈, 破損或者降級的電線絕緣層會造成此現象
?
選定保險絲流程:
決定保險絲種類、額定電流
①計算負載電流→計算使用回路的負載電流
從負載額定電力計算算出
<例>負載額定電力在12V 100W之時(100W / 12V )×(13.5V / 12V) =9.375A*當負載使用電壓在13.5V流動到保險絲的電流成為9.375A。
②確認負載規格→確認負載波形的模式
?連續負載or間歇式負責
?有無脈沖電流、鎖電流
?
③ 選定保險絲種類→從負載規格選定保險絲種類
小電流負載,短時間脈沖電流負載一般選擇插片式保險絲(快熔型)
大電流負載,長時間脈沖電流負載,鎖電流負載,一般選擇慢熔保險絲(慢熔型)
④計算保險絲容量→從負載電流值、通電模式計算出容量
由負載電流值及周圍溫度,決定保險絲的容量。
<推薦使用條件(在連續電化時)>
插片式保險絲:額定電流的70%以下
慢熔保險絲:額定電流的50%以下
<保險絲容量的溫度變化率>
插片式保險絲:-0.15%/℃
慢熔保險絲:-0.14%/℃
?
決定連接電線尺寸

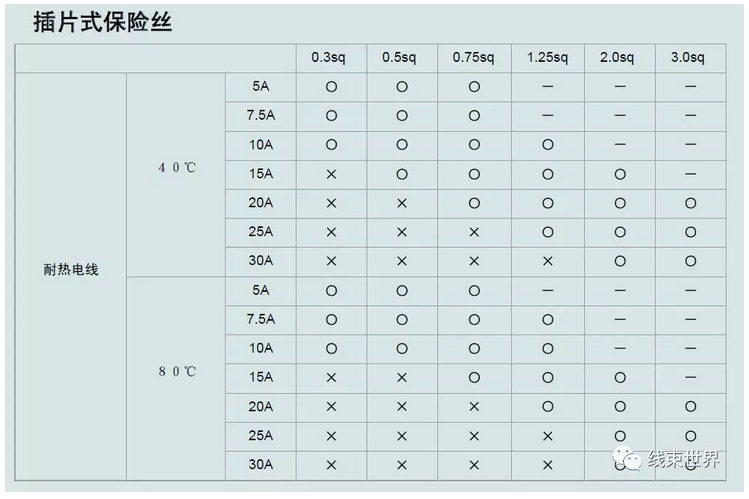

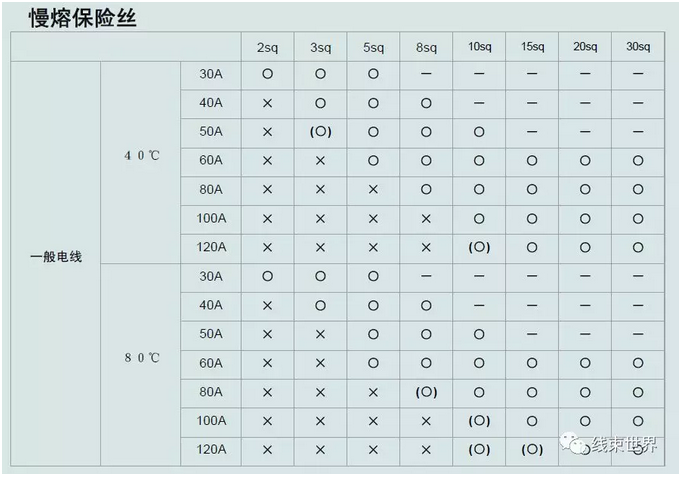

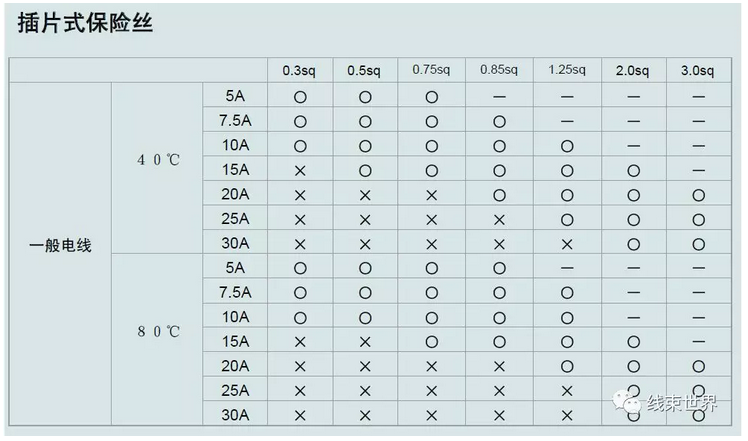

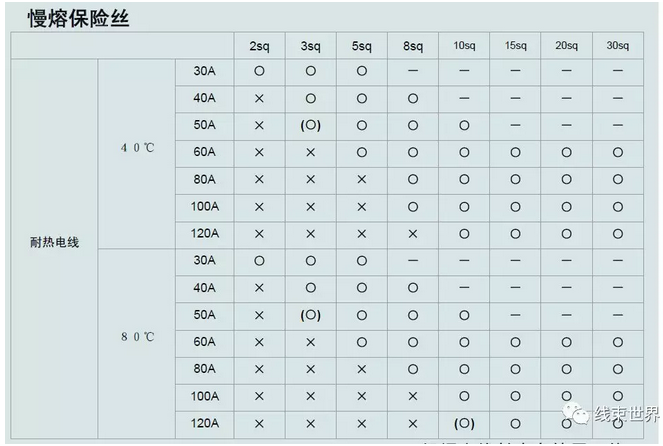

選定連接電線尺寸
