雙絞線介紹及其尺寸計算

來源：?作者：線束世界-Jimmy?2021-05-10 12:48

大家都知道，電流通過導體，導體不僅會發熱，而且會產生電磁波。尤其是電流變化

迅速的時候，電磁場將會更加強。在現實生活中，我們的無線廣播和電視等通訊設施，大部分是運用電生磁，再由磁轉電實現信號傳輸?shù)?。但是，凡事均有兩面性，電磁波有好的一面，但也有阻礙我們生活的一面，它強大的能量足夠讓我們的脈沖信號或者弱電信號出現紊亂現象，例如汽車上的各種傳感器收集的信號，尤其是脈沖信號或弱電信號（如診斷接口CAN BUS 總線，爆震傳感器等）。所以，我們要想辦法使這些傳輸關鍵信號的線路具有屏蔽效果。

雙絞線就具有這樣的功能。雙絞線過去主要是用來傳輸模擬信號的，但現在同樣適用于數字信號的傳輸。雙絞線作為傳輸介質，既可以抵御外界電磁波的干擾，也可以抵御兩根絞合線體之間的磁場干擾。其原理如下圖：

可以用右手的手掌和手指的方向來記憶導線切割磁感線時所產生的電流的方向，即：伸開右手，使拇指與其余四個手指垂直，并且都與手掌在同一平面內；讓磁感線從手心進入，并使拇指指向?qū)Ь€運動方向，這時四指所指的方向就是感應電流的方向。這就是判定導線切割磁感線時感應電流方向的右手定則。右手定則判斷線圈電流和其產生磁感線方向關系以及判斷導體切割磁感線電流方向和導體運動方向關系。

如上圖所示，當兩個電流大?。╩r）剛好相反時，產生的磁場方向剛好相反，兩個方向相反的磁場剛好可以抵消。這就是雙絞線的屏蔽原理。

兩根線體絞合后，必然會有縮短的情況，介于此，有一個比較常用，可靠的公式：

下料長度＝所需工藝長度×1.05－冗余長度

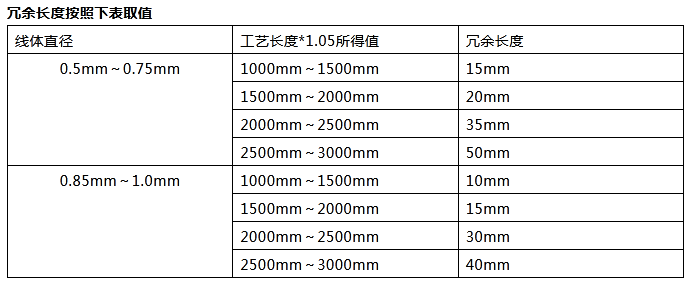

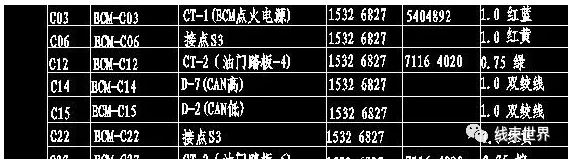

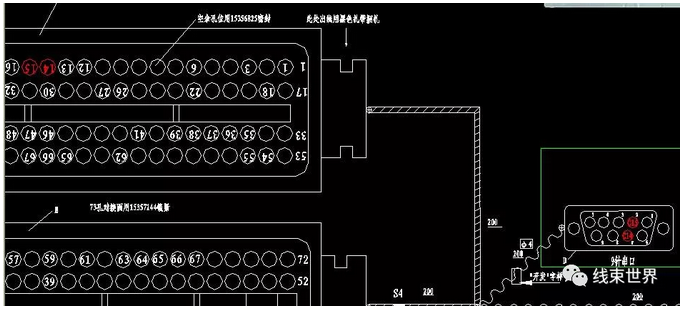

其中，下料長度指未雙絞時的長度；所需工藝長度指絞合后的長度，也就是我們需要的長度；冗余長度指根據不同直徑線體需要減去不同的長度。舉個例子：
