基于六西格瑪設計的汽車線束設計應用研究?

?

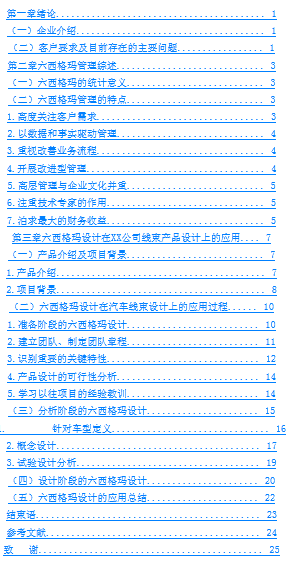

目 錄

第一章 緒論

（一）企業介紹

XX公司是一家專業設計和制造汽車線束的跨國大型汽車零部件企業。XX公司的技術中心和工廠遍布4大洲，服務著幾乎全球絕大多數的整車企業。

（二）客戶要求及目前存在的主要問題

2000年以后，中國整車銷量逐年遞增，整個汽車市場的競爭也越來越激烈。為了迎合終端客戶的需求，各家整車企業都在快速發展，很多整車企業都在爭先恐后地加快推陳出新、更新?lián)Q代的節奏。所以也就更加需要高質量、高效率及低成本的設計方法與之匹配。

與此同時，很多本地主機廠也開始跟隨和學習國外的主機廠，引進先進的軟件與技術來幫助企業優化資源分配和產業升級。各種軟件有CHS, Ldolado, EBCable等。通過軟件的輔助可以大大縮短線束產品開發或者二次開發的時間，在產品的生命周期里，對于人力和財力而言，總的來說也都是有利的。雖然有軟件的大力支持，但實際上，線束設計還是不能完全離開工程技術人員在設計方面的辛苦勞動，如經驗教訓、設計評審、設計驗證等工作都是需要花費相當多的精力和耐心。

汽車線束設計是一個相當繁瑣、復雜的設計。首先，它的牽涉面廣，整車上的所有電子電氣件都會影響到汽車線束這個產品。其二，它是由相當多的零部件組裝而成，最大的單根線束可能會高達上千零件組裝而成。其三，設計注意環節相當多，需要考慮整車線束布置的可靠性、耐用性、以及零故障率。所以，需要一個嚴謹?shù)脑O(shè)計方法和設計流程來保證最終產品設計的高質量、低成本、以及高效率。

XX公司致力于線束設計已經很多年了，最先進的設計方法和流程都是比較適用于全球化的主機廠，例如通用汽車、福特汽車等。由于國內OEM一直以來都比較注重產品本身的性能，輕設計方法和過程，所以我們國內公司也就針對主機廠的要求偏向工程師人工的機械工作來保證產品設計的最終準確性、及時性。

第二章 六西格瑪管理綜述

（一）六西格瑪?shù)慕y(tǒng)計意義

西格瑪()首先是個希臘字母，在統計學上引用過來被稱為標準差，其數值大小可以體現每個試驗樣本距離所有樣本平均值的偏離程度。值越小越好，樣本數據越分散，值就越大;然而，樣本數據越集中，值也就越小。它的數學表達式如下公式（2-1）。

式中:X;為樣本觀測值;林為樣本平均值;為樣本容量，樣本容量需要足夠、且有限大。

樣本的分布可以用正態分布圖來表示，六個西格瑪就代表過程波動相當小，絕大多數樣本都臨近目標值周圍，所測樣本滿足客戶需求的能力相當強。若是三個西格瑪，所有樣本波動比六個西格瑪?shù)臉颖静▌由源?，比六個西格瑪?shù)臉颖痉植几稚ⅲ膊槐攘鶄€西格瑪能夠滿足客戶要求。

那么，用“’值轉化出產品的缺陷率，從而來衡量產品的質量水平。六西格瑪?shù)漠a(chǎn)品質量水平對應于過程的缺陷率要達到3.4ppm C ppm指百萬分之一。

（二）六西格瑪管理的特點

1.高度關注客戶需求

首先六西格瑪管理所圍繞的中心就是客戶需求。六西格瑪管理是用更加全面的方法和工具，來反應客戶期望的所有環節。六西格瑪改進的效果是以給客戶和企業帶來多大的價值和滿意度來計量的。六西格瑪管理關注的需求包括客戶的一般需求和關鍵需求，還包括超越客戶期望的需求。這些需求包括了質量、成本、交付、服務等的全面期望。對于各個客戶來說，他們的關注點會稍有差異。企業要把客戶的期望作為目標，不斷地超越這種期望，通過運用適當?shù)姆椒ê凸ぞ?，西格瑪水平也就可以?a水平逐步提升到6a水平。

2.以數據和事實驅動管理

數理統計是西格瑪計算基礎，六西格瑪管理必須以數據和事實樣本來作為依據，來推動六西格瑪要求的管理結果。數據是測量得來的，所有生產表現和執行能力都以數字來說明，實測的數據能夠最真實的反映事實變化情況，最終作為分析和決策的依據。數據之所以重要，是因為數據是客觀的反映。通過數據分析，我們可以了解到過程的變化和需要改善的地方。同時，這個數據也必須是最新的、實施的數據。通過數理統計的分析方法(如假設分析法、回歸分析法、方差分析法等)，推算出數據發展的趨勢和方向，研究可能的因果關系，再進行驗證，直到挖掘出根本原因，然后研究并實施合理有效的對應措施，最終根本性地解決問題。

3.重視改善業務流程

六西格瑪管理的重點就是要給工作都做出適當?shù)牧鞒袒蛘哌M行流程評估和優化。無論是設計，還是生產制造、服務領域、提高客戶滿意度、績效評估等，都要把流程管理作為關注的重要對象，因為所有的浪費、甚至危害都存在于流程當中。六西格瑪管理方法就是要運用統計學的工具來分析每個流程的方方面面和影響因素，來找到最重要的影響因素。通過改進流程或者流程再造達到最終提高產品設計或者生產服務的質量水準。流程的改進不是一朝一夕就能成功的，需要持之以恒的持續改進，需要通過六西格瑪?shù)姆椒?，對其進行分析和改進。通過不斷的持續改進，解決一個又一個的問題，消除一個又一個的缺陷，最終實現產品質量和服務水平的提升，達到持續改進的目的。

4.開展改進型管理

能夠熟練運用六西格瑪管理方法，員工和領導者都會成為發現缺陷和解決缺陷的專家。缺陷發現得越多，自然企業員工和管理者越會覺得需要主動改變和解決缺陷。員工就會養成一個習慣，每天都會問自己，“現在我的項目，我的工作達到幾個西格瑪?哪里還需要持續改進?能改善到什么程度?通過努力有改善了嗎?”這樣，企業就建立了持續改進的文化，從而進入了一個不斷改進的良性循環過程中。這種持續改進的企業文化必將給企業帶來長遠的利益。

第三章 六西格瑪設計在XX公司線束產品設計上的應用

（一）產品介紹及項目背景

1.產品介紹

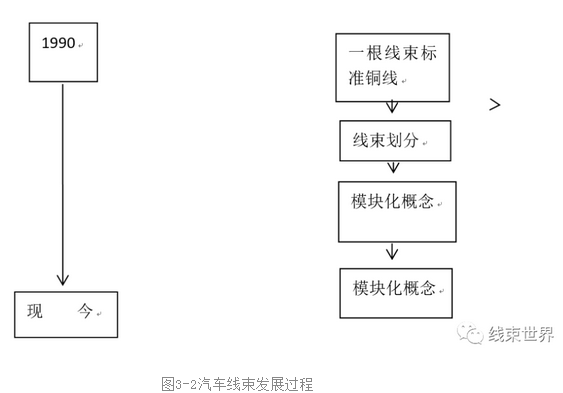

所謂汽車線束就是通過帶絕緣層的導線、連接器(接插件)、端子、保護覆蓋物、緊固件等組成，用來連接整車電氣設備的總成。汽車通過線束來提供電源、信號、接地等功能給整車各個用電設備或者模塊。按照整車使用環境的不同，分為簡單線束(小線束)和復雜線束(大線束)。簡單線束是指比較少的回路集合在一起的線束，如:門線束、后備箱線束、油箱線束、前保險杠線束、后保險杠線束、牌照燈線束、頂棚線束、前大燈線束等。而復雜線束就會有相當多的導線回路集合在一起，例如發動機線束、儀表線束、車身線束等。

（二）六西格瑪設計在汽車線束設計上的應用過程

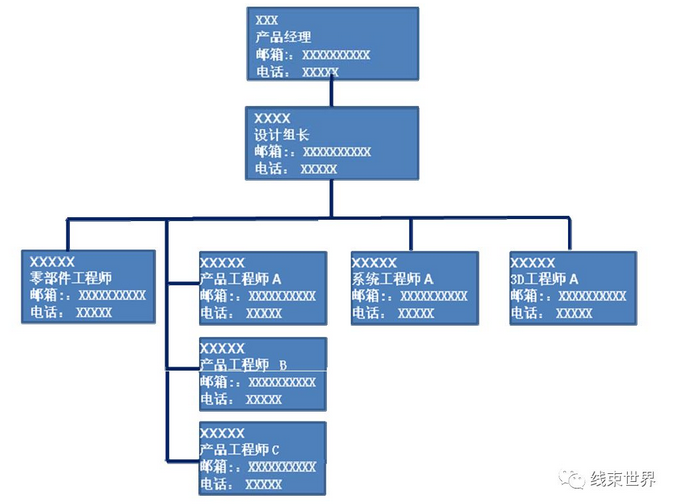

首先會是設計部門根據設計要求建立設計團隊，該設計團隊的成員要求會根據項目的不同時期和任務大小，會有變更。原因是項目前期的設計任務重，需求的工程師也就較多些。見圖3-3是該項目起初的人員配備情況。

在汽車線束的項目啟動會上，項目經理把各個部門的項目相關成員組織起來開項目A的啟動會。在會議上，項目經理介紹關于該項目的所有相關重要事宜，即項目章程。下圖3-3是項目A的章程說明。里面說明了項目A的項目內容(整車線束)、項目時間節點、項目產能需求、項目生產基地和配送基地、項目的投入金額、項目贏利目標等。

除了項目的要求和目標以外，對于項目A開發的職責問題，客戶在設計任務包里列明了RASI(職責Responsible、審批Approve、支持Support、被告知Informed，規范了供應商和客戶的職責劃分。然而在企業內部，項目也同時確定了整個設計團隊成員。由資深黑帶或?qū)＜胰藛T帶領整個設計團隊，并安排好各成員的職責劃分RASI，責任和支持都互有穿插，起到相互合作和監督的作用，保證項目升級的準確性和及時性。

通過以上章程的安排，項目各成員可以清晰地了解整個項目，這樣不但可以調動成員的主人翁精神，還可以減少矛盾和浪費。最終達到所有人員力向一處使。

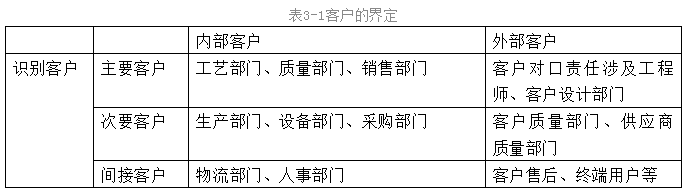

六西格瑪設計就是要準確了解、定義和分析客戶的需求，因為最終要把客戶的需求融入到設計中去。這個也是與六西格瑪設計的要求相一致，即要以客戶需求和期望為設計準則。因此，要想正確地傾聽客戶聲音，首先我們要充分地調查清楚客戶需求和期望的每一個細節;然后對這些細節進行逐一識別和分析;最后采用正確的方法進行歸納總結客戶需求和期望，獲得關鍵質量特性。這一階段如果發生錯誤判斷，哪怕是一個很小的小錯誤，都可能回給產品設計帶來嚴重的后果。所以，我們要認真、細致地對待每一個環節。外部客戶進采購、銷售等職能部門客戶的界定如表3-1

接下來，設計團隊針對不同的客戶，通過不同的渠道去獲取客戶的聲音VOC并加以分析?？蛻舻穆曇鬡OC的獲取途徑有很多，如:詢問調查、定點觀察和調查、觀察再調查等。

（三）分析階段的六西格瑪設計

接下來，我們就要進入六西格瑪設計中的核心部分，即分析階段。在這一階段中，設計師們需要認真研究數據資料，充分理解問題和過程，在此基礎上，分析問題來找到問題發生的根本原因。在這一階段所涉及的方法與工具有很多，可以根據具體的項目情況來選擇適合的方法和工具來展開分析。針對汽車行業，在分析階段，也有它的相對特殊性，當然要求也是非常的高。對于汽車線束的設計，一定是要建立在所有設計輸入凍結的基礎上，才能最終確定設計方向。當然，在設計初期的分析階段，需要專家根據客戶的有限輸入信息大概的做出分析以作參考。針對汽車線束項目A，主要可以分析以下3條。

?

1.???針對車型定義

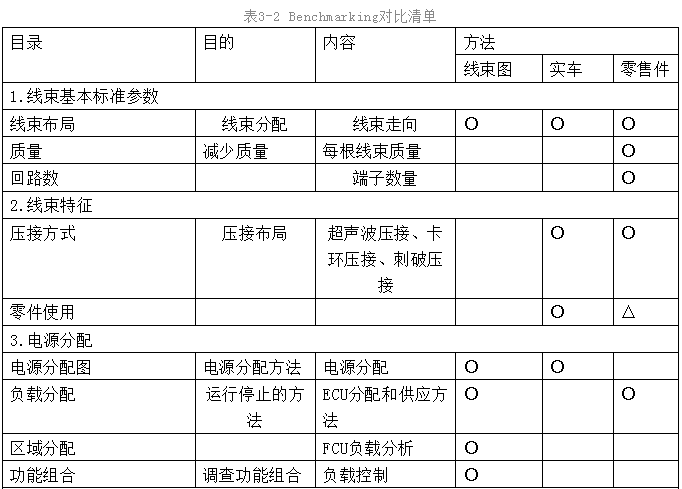

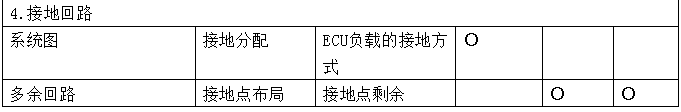

參考其他車型進行比較設計Benchmarking 。定義階段我們已經直到項目A的汽車車型是一款緊湊型三箱車，就可以找到相同級別的對標車型來做Benchmarking的分析比較。方便將來運用比較好的設計方案以滿足甚至超越客戶的需要。

針對項目A，我們拆解并研究了具有代表性的、同檔次的三家競爭對手的汽車線束。最后完成了數量龐大的對比報告。這些報告給后面設計提供了很多實際應用的依據。在后期設計時，它們確實發揮了很大的作用。

2.概念設計

汽車線束的設計通常由兩部分構成，包括原理設計與3D設計。首XX公司通過多年研究，并總結了系統設計的手冊(Handbook。每位系統工程師，在做設計前，都必須通過公司的系統工程師的崗位認證資格考試。只有通過了相關測試，才能真正有可能設計出符合客戶需求的系統設計。

第二是3D設計，使用的軟件是Catia V 5(由法國達索公司開發)。這個設計主要是在整車三維數據中實際設計出線束的三維走向。這個過程需要知道客戶的設備放在什么地方，并考慮線束的合理布置。過程當中需要和客戶的3D工程師和其他很多相關部門進行討論和研究，才能最終確認線束在整車環境中的實際附著點。3D工程師也同樣需要學習產品設計的手冊(Handbook，通過公司的3D工程師的崗位認證資格考試。這樣在設計的過程中，設計工程師在發現問題的時候，也就能夠有理有據的說服客戶了。

一般情況下，在項目前期，客戶提供的資源和信息不足的情況下，設計工程師就需要對汽車線束的整體狀況做一個概念設計。這個概念設計的輸入信息包括了整車廠提供的功能清單、整車廠總裝的要求等。對于汽車線束來說，這個概念設計的輸出就是前期的架構設計。下面是項目A的架構設計拓?fù)鋱D，見圖3-4。通過概念設計，事先大概定義出線束的分類和劃分，重要零部件的大概分配，定義出線束和線束的連接點、電源分配布局、接地分配布局、配置信息等。這個概念的設計可以起到提綱掣領的作用，相當于寫文章的一個總結性的開頭。

項目A的概念設計定義出的線束劃分為:

.發動機艙線束(Engine Bay Wire Harness

.電源正極線(Battery+Wire Harness

.車身線束(BodyWire Harness

.發動機線束(EngineWire Harness

.儀表線束(IPWire Harness

.頂棚線束(RoofWire Harness

.燃油箱線束(FuelTank Wire Harness

.電源負極線束(Battery- Wire Harness

.后備箱線束(LiftgateWire Harness

.前保線束(FrontBumper Wire Harness

.后保線束(RearBumper Wire Harness

.前后門線束(Front& Rear Door Wire Harness

3.試驗設計分析

在工程設計領域，試驗是用來檢驗設計的重要方法之一。要做試驗，首先我們就要設計試驗項目。在分析階段，還可以做的就是試驗設計。這也是可以在客戶工作任務包里面找到。試驗的設計主要是針對關鍵特性CTQ來定義的，在失效模式及后果分析中已經列出，找出每一個失效模式對應的探測方法，這些探測方法就是設計的試驗。

汽車行業經過了上百年的開發過程，各個主機廠都有各自的整車試驗計劃。在試驗計劃定好后，需要和客戶進行討論并確認。首先，整車線束的試驗項目會分為需要在整車上做的試驗和線束產品單獨可以做的試驗。整車試驗項目都在客戶端整車級的試驗清單里面了，這個需要和客戶事先說明。而針對線束產品單獨做的試驗則需要在線束級的試驗計劃里列明。試驗計劃過程如下:

第一，根據設計失效模式及后果分析里面的內容，列出所有需要做的試驗項目;

第二，區分線束級試驗和整車級試驗;

第三，列出需要做的線束級試驗。

通過這種方式，可以得到需要做的線束級試驗有哪些，然后對所有試驗進行劃分，再根據客戶的試驗標準要求進行歸類。最后就可以得出規范化的設計驗證計劃(DVP)了。

我們列出的項目A的試驗計劃包括:線束常規生產驗證試驗、壓接驗證試驗、環境試驗(高、低溫耐久試驗和熱沖擊試驗)、門擺試驗(針對門線束)、電性能系統級試驗(短路試驗、堵轉試驗、導線耐久試驗)、耐油和防水試驗、煙霧試驗、及子零件新開發部品的試驗等。整車干區和濕區線束的要求略有不同。濕區要增加防水、耐油等試驗。每個試驗都需要確定明確的試驗方法(標準)、目標要求、以及責任人等。設計驗證計劃(DVP)確定后，需要客戶簽字確認，以確定采用的試驗標準和項目。之后，就可以召集各職能部門(試驗工程師、工藝工程師、質量工程師以及項目經理等)會議，把客戶確認的設計驗證計劃(DVP)共享給各部門，確認每一項的內容，最后要求填出每項試驗的開始時間和完成時間。再與客戶確認同意。

系統設計的原理圖相當復雜，這里就不呈現了。系統原理圖主要是體現各個電路或者回路的連接關系，不體現線的長短。系統原理圖主要表示出電路邏輯，包括回路(每根單獨導線)走向、導線大小、接插件或者電器盒信息、保險絲信息、繼電器信息等。它只表示跟電路相關的信息，不顯示和電路無關的其他信息。

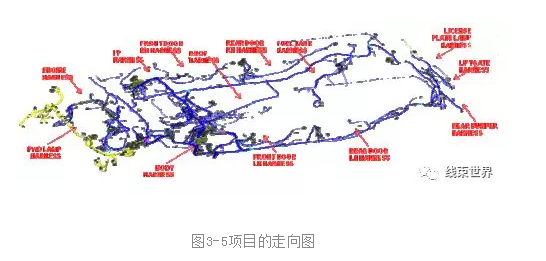

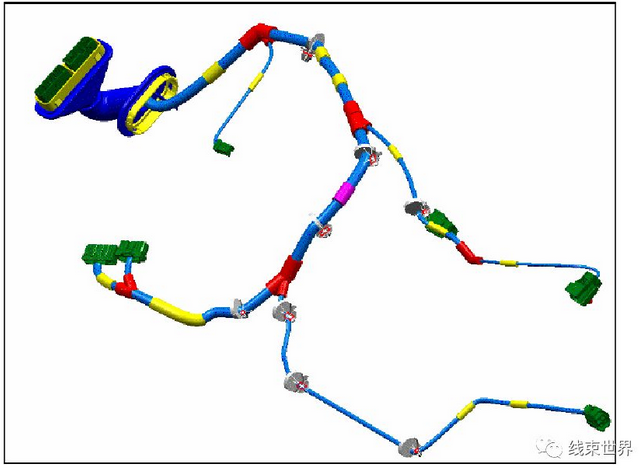

下面請看圖3-5是項目3D走向。最終的3D的線束劃分基本和概念階段的線束劃分是一致的。當中拆分出來一個新的前大燈線束(ForwardLamp WireHarness)和牌照燈線束(License Plate Lamp Wire Harness。完整版的三維走向體現了線束實際裝配到整車上的模擬狀態，尺寸基本接近真實狀態。

通過以上要求完成原理設計和3D設計后，就到了要求把設計轉化成可制造使用的兩維圖紙。項目A的兩維圖紙需要使用公司內部的一套軟件進行轉化，該軟件的成功率和準確率都相當較高。該轉化工作主要由其他兩維畫圖工程師來完成，就不在這里詳述了。

（四）完善階段的六西格瑪設計

產品設計的完善階段是和DFSS的驗證階段相對應著的。設計驗證包括兩部分，即產品虛擬驗證和實物物理驗證。它們具有先后順序，通常先完成虛擬驗證，再進行實物物理驗證的試驗。1.產品虛擬模擬驗證(Virtual Test)根據流程規定，在設計任務完成70%左右時就要求進入虛擬模擬驗證試驗階段了。XX公司首先建立一套虛擬驗證的軟件系統。這個虛擬驗證軟件系統可以在沒有制作出實物的情況下，把設計數據導入到軟件的各個模塊去進行分析，并最終得到虛擬驗證的報告。虛擬驗證主要是做如下驗證:

1.區域工程

區域工程主要指的是在整車環境里，畫出任意相鄰兩固定點間線束段在最大公差情況下的可能活動到的區域包絡。他不用考慮線束的覆蓋物的大小，最終研究導線可能碰到的干涉點。區域工程在線束開發上可以得到如下好處:

（1）可以在早期判斷出所有可能的潛在風險;

（2）可以改善線束可靠性，并提高線束設計質量;

（3）可以幫助工程師在做設計評審和路試車輛管路評審前就可以找到相關的干涉問題;

（4）有利于早口確定線束的保護方法，減少設計變更帶來的其他潛在失效模式;

（5）有效地支持產品設計失效模式及后果分析的開發;

（6）減少后期實車驗證發現的問題;

（7）提高設計的效率;

（8）降低設計成本。

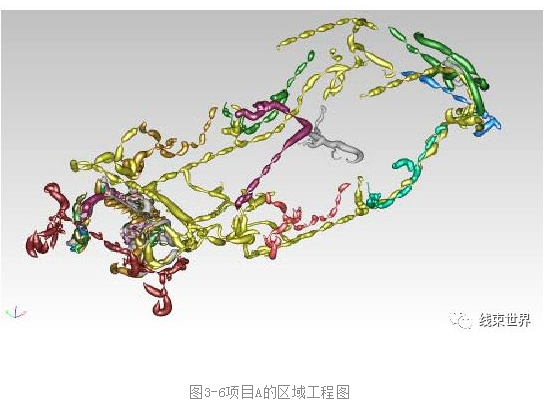

整車線束最容易出現線束干涉情況的部分就是發動機艙區域。因為發動機艙里面的布局非常緊密，線束需要在各個設備的夾縫中間穿行，一不小心就有干涉的風險存在。發動機艙里面的環境也相當惡劣，比如震動頻率大，環境溫度高等。所以，我們需要對整車線束進行逐一排查，任何干涉都可能對線束的可靠性造成影響。圖3-6是項目A的項目初期完成的區域工程結果圖。

區域工程完成以后，也會出具詳細的風險提示報告。然后設計工程師，針對區域工程的風險報告，評判每個干涉點潛在的失效模式。根據不同區域，選擇適當?shù)谋Ｗo材料，比較好的保護材料有絨布膠帶、布基膠帶、PVC套管、波紋管、編制套管、增加固定點、選擇支架等。具體問題具體分析，根據實際情況選擇適合的材料零件。然后，由于新措施降低了線束的失效風險，最終還要維護設計失效模式及后果分析報告。

2.汽車門板的搖擺耐久試驗

一般整車廠都會要求做車門搖擺測試，這是為了能夠檢測門和車身之間的相對運動對車門線束的影響情況。門搖擺試驗主要驗證下面兩個方面:

（1）門線束上橡膠件耐久測試。門在開關幾萬次后(不同的門，根據標準要求開關次數不一樣。橡膠件要求完好，沒有裂口或者破壞。

（2）門橡膠件里面的導線的耐久測試。門在開關幾萬次后，要求導線完好，銅芯不能外漏或者折斷。門搖擺試驗的虛擬驗證是指模擬橡膠件的疲勞強度和每根回路導線的疲勞強度，軟件通過計算它們的疲勞強度累計直到疲勞極限，就可以得出模擬試驗的結果。虛擬試驗的結果是否通過，就說明了橡膠件的結構設計是否正確或者導線的選擇是否正確。

做虛擬試驗，對項目有兩點好處。一是可以縮短門橡膠件的開發周期;二是可以節省好幾次的實物試驗和修模的費用。XX公司開發的虛擬軟件就可以在沒有實物的情況下通過軟件計算出門線束的可靠性。項目A就在前期做了這個虛擬試驗，當時做了總計四次虛擬試驗，每次都是橡膠件的結構設計不合理。經過橡膠件的供應商不斷地修改橡膠件的設計，最終第四次通過了虛擬試驗。很明顯，幫助主機廠節省了3次實物驗證的費用和3次修模的費用，同時還縮短了橡膠件的開發周期。

3.實物物理驗證

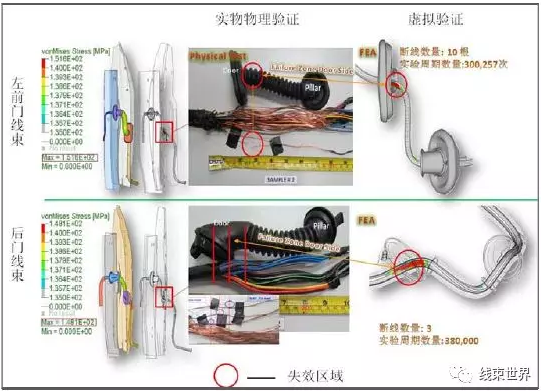

任何設計最終都是為了能夠正常的生產出產品來。生產出來的實物產品才能滿足人們的需要。這里要說的是，實物的物理驗證是必不可少的。具體的實物試驗驗證的項目都在分析階段已列明在設計試驗計劃里了，這個時候只需要按照之前的設計試驗計劃(DVP)來進行。實物驗證需要圖紙發布后，工廠按照圖紙加工出實物樣品后，提交實物樣品到實驗室完成所有試驗計劃里面的試驗。最終實驗室要提交每項試驗的試驗報告。如果實物物理試驗未能通過，需要通報客戶，找到造成試驗失敗的根本原因，加以設計變更之后，重新做實物物理試驗。項目A由于在前期設計考慮周到，設計評審充分，在實物物理驗證環節比較順利的通過了。前期虛擬驗證做過的門線束搖擺試驗，在實物物理驗證環節，也要通過實物進行確認試驗。圖3-7是項目A門線束搖擺試驗的虛擬驗證和物理驗證的比較。

從比較中可以看出，實物物理試驗的失效區域和虛擬模擬試驗的失效區域都是在靠近橡膠件的同一側的差不多距離的位置。通過比較虛擬驗證的結果還是比較接近實物驗證的，所以該虛擬驗證是可以作為橡膠件前期設計的依據的。

4.設計改進

在以上虛擬驗證和實物驗證結束的時候，我們需要對他們的試驗結果分別進行評估。如果有失敗項，我們需要把失敗項紀錄到設計問題清單里，提出改進方案，最終和客戶一起進行確定工程變更方案。然后，在下一階段針對失敗項進行重新做試驗驗證，直到試驗通過。如果全部試驗都通過了，那么說明設計的失效模式都被控制住了。

（五）六西格瑪設計的應用總結

針對項目A，第一個階段設計工作經過4.2章節完成了。但是汽車工業的設計和變更是相當復雜的，在接下來的每個階段，都會發生各種各樣的變化，可能是自身的變化，也可能是周圍環境發生了變化。只要是變化，我們就需要重新評估并再使用一遍六西格瑪設計這套過程(設計變更到驗證，再到設計變更)。這個過程一直要運用到批量生產階段，產品設計才算比較穩定了。

最后，六西格瑪設計在本文項目A的實際應用和詳細說明，讓大家對該方法和工具有一定的了解。尤其對于汽車線束六西格瑪設計路線，也是一次非常好的應用與總結。本章只是本人研究的一個例子。在整個六西格瑪設計的方法和工具里，還有很多值得去挖掘、研究和應用的。
