標題：線束系統結構

摘要：一種用于汽車的新型線束、電源分配以及通信系統，包括多個設備，其中所屬設備連接到具有外護套的主干節段，第一導線設置在外覆層內，第二導線設置在外覆層內，一對內部護套設置在外覆層內并至少包裹住一根導線，作為第一導線和第二導線之間的絕緣層，并且外覆層內也設置了屏蔽部件。

背景

技術領域

本發明設計一種新型線束、電源和通信分配系統。更具體地，本發明設計汽車的線束系統。

背景技術

傳統的汽車線束系統是零散的解決方案。通常，由不同的線束將每個不同的電氣部件連接到一個中央電池或者電源。每個部件都分配電源，但是通信和信號則需要多個線束。在一輛車內，線束的總長可達數英里。這些線束通常由多個不剛性的圓形導體組成。圓形導體不適合傳輸電流，并且傳統線束不夠剛性導致需要采用人力將其組裝到汽車上，進而拖慢生產節奏。此外，將每個部件都連接到中央電池并不是一個整車級的最優解。

因此，需要新型線束和一個能夠克服上述缺點的線束系統結構。

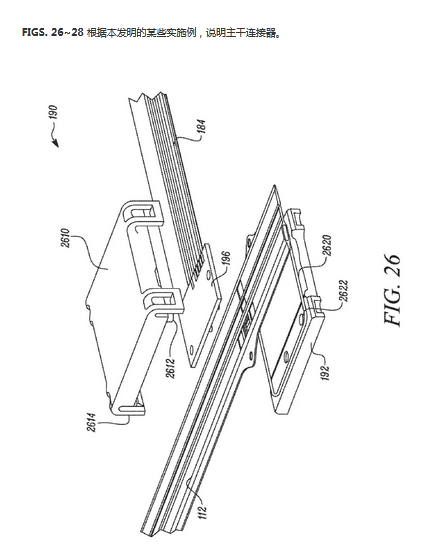

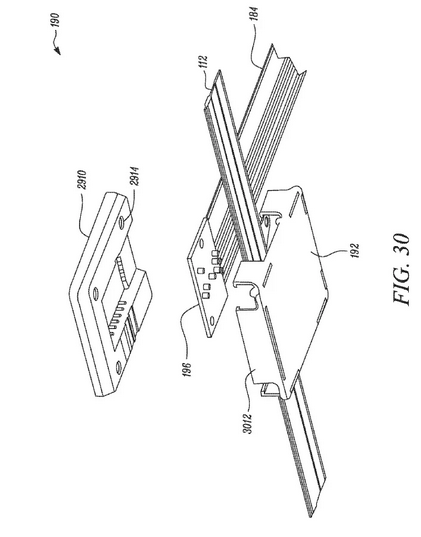

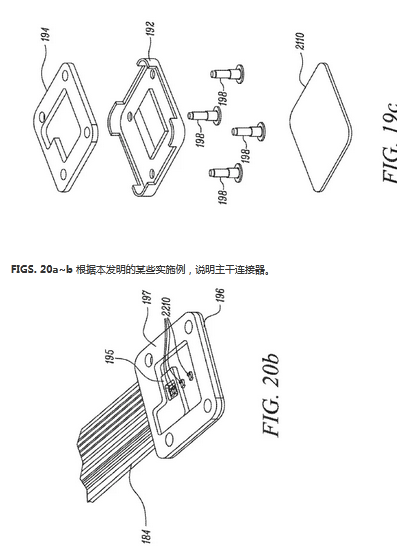

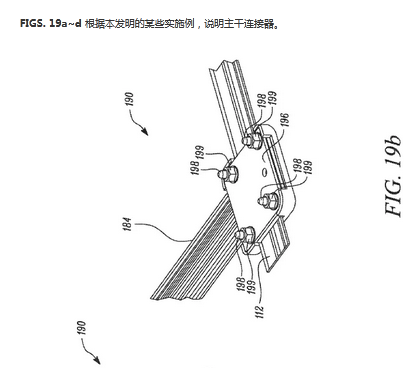

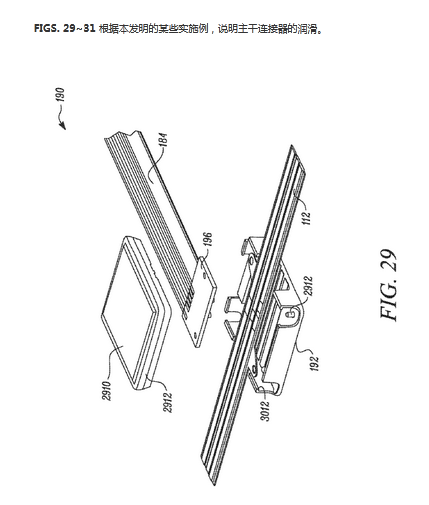

圖紙簡介

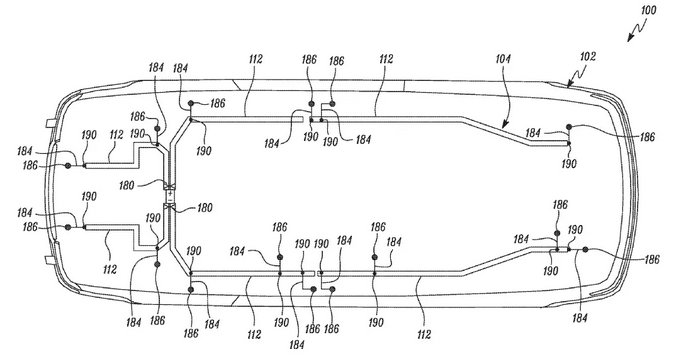

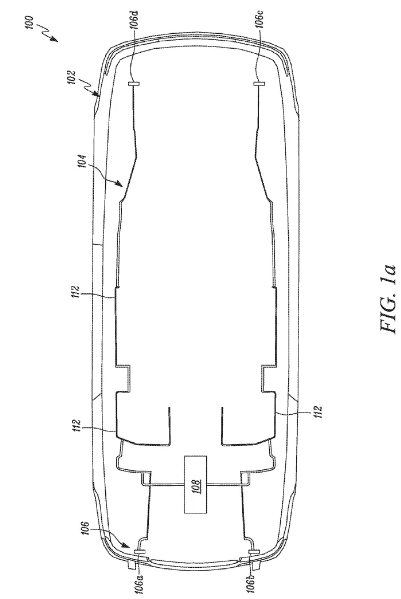

FIG. 1a 舉例說明汽車的俯視圖，該俯視圖顯示用于根據本發明的某些實施例將多個設備連接到主干的車身和線束系統。

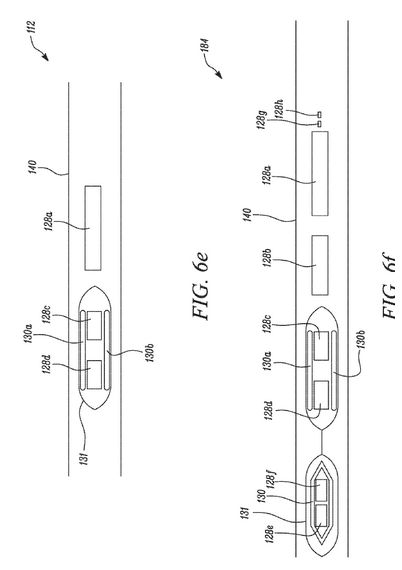

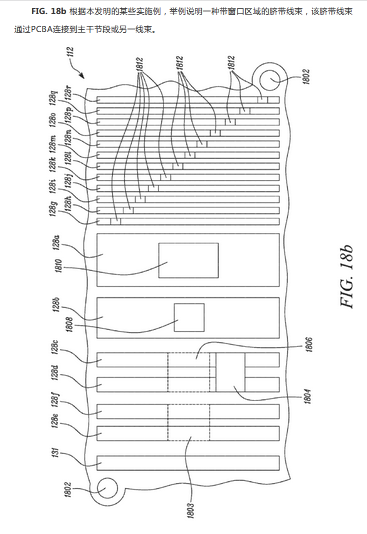

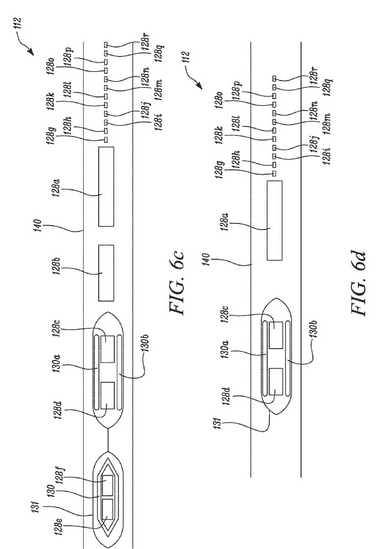

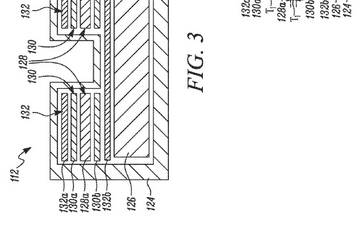

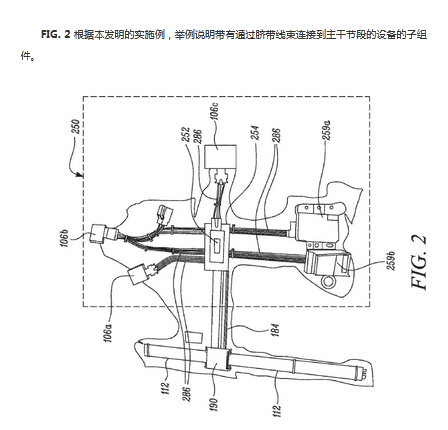

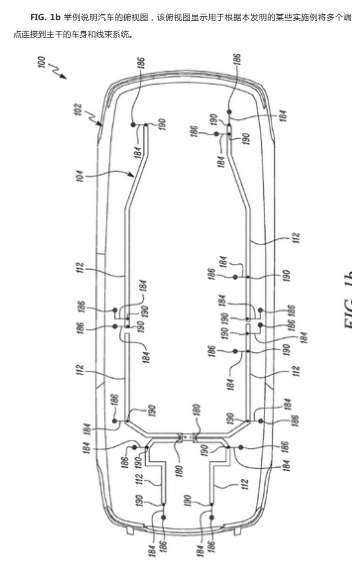

FIG. 6f 舉例說明根據本發明的某些實施例，可在連接圖6主干節段的線束系統中實現的臍帶線束的橫截面。

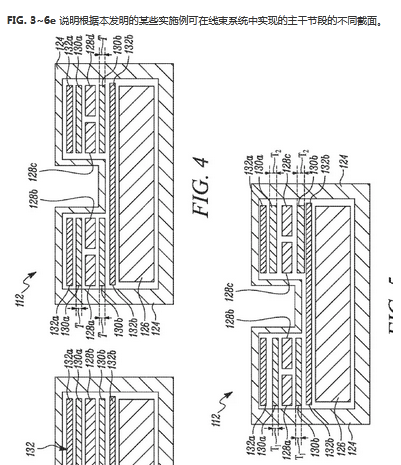

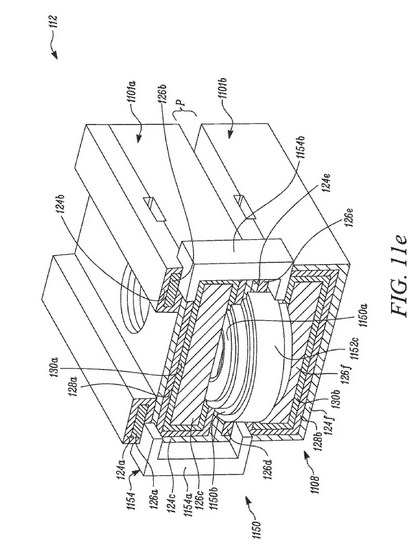

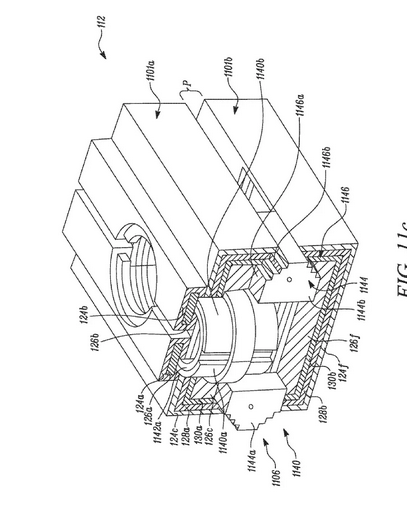

FIG. 7 舉例說明根據本發明的某些實施例可在線束系統中實現的主干節的不同截面。

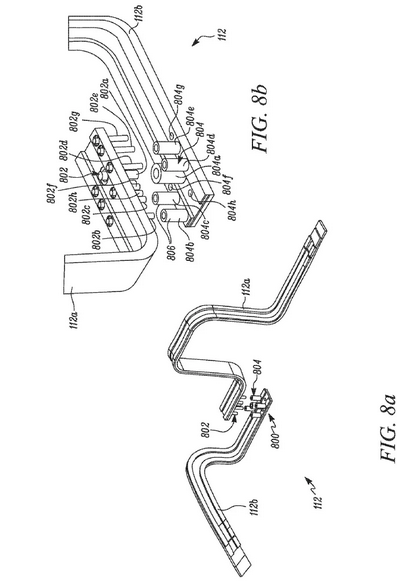

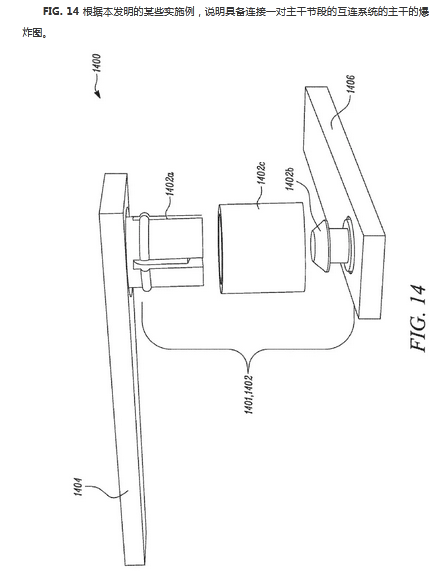

FIG. 8 舉例說明與主干節段相關聯的一對節段的透視圖，根據本發明的某些實施例，這些節段被設置為在互連系統的幫助下相互連接。

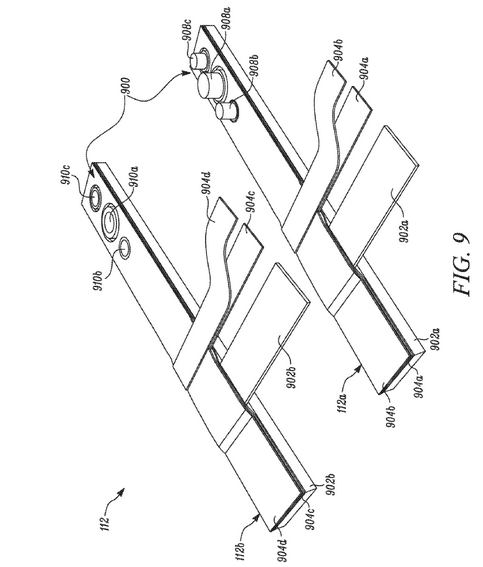

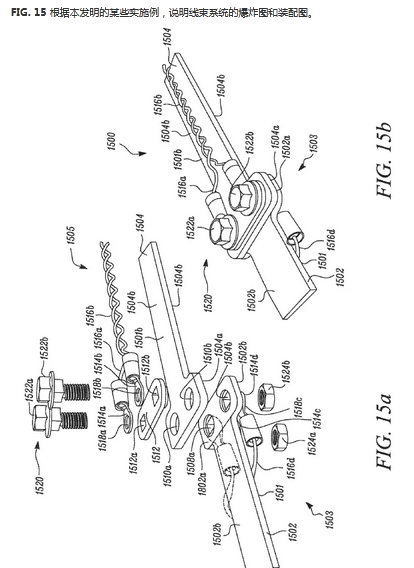

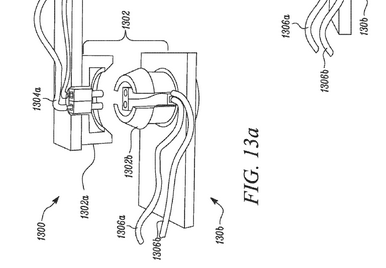

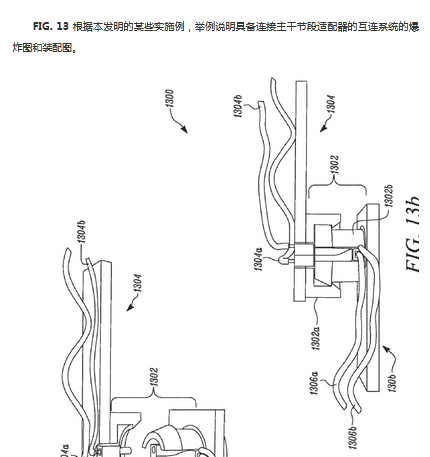

FIG. 9 舉例說明根據本發明的某些實施例顯示帶有圓柱形銷釘和插座的互連系統的主干節段。

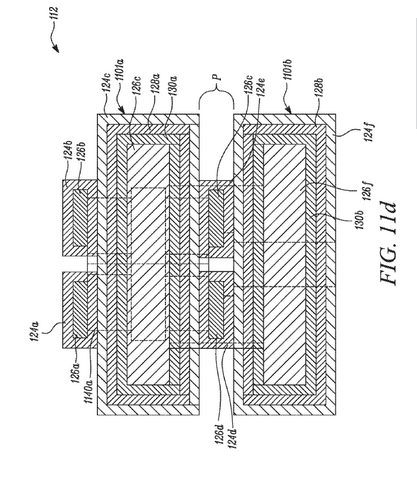

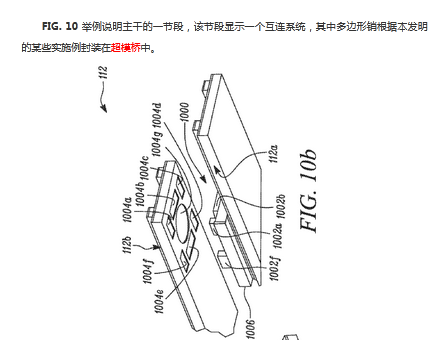

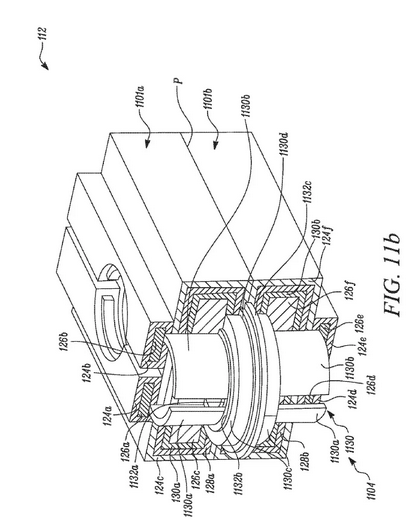

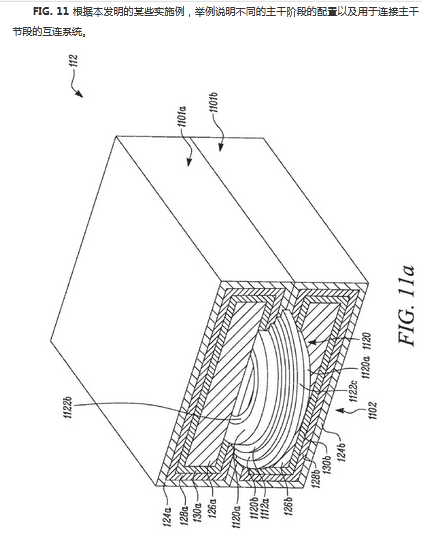

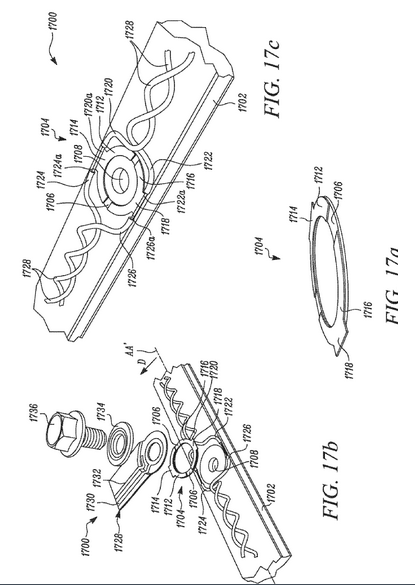

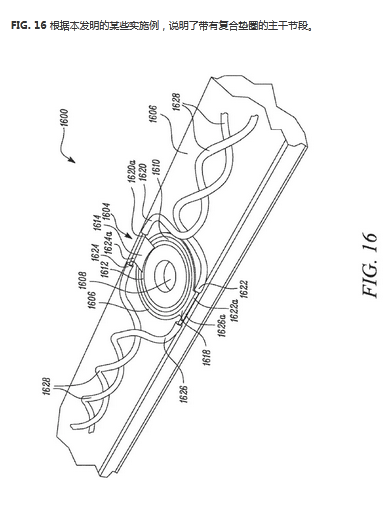

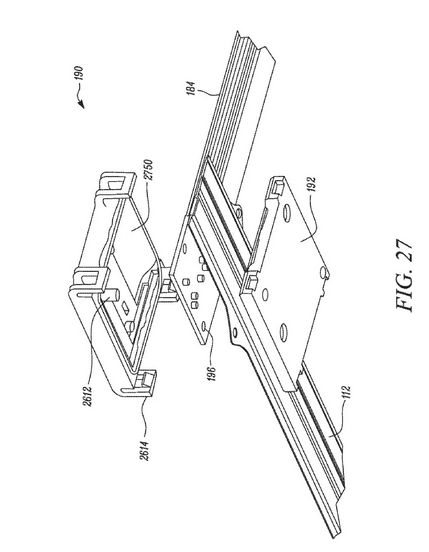

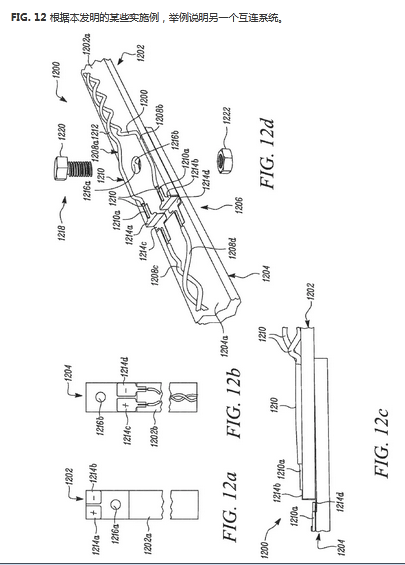

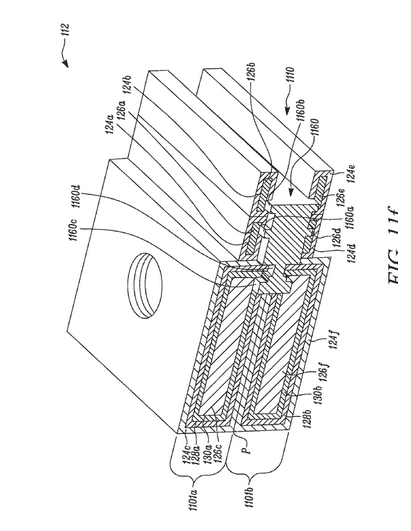

FIG. 17a 根據本發明的某一其他實施例，舉例說明復合墊圈。

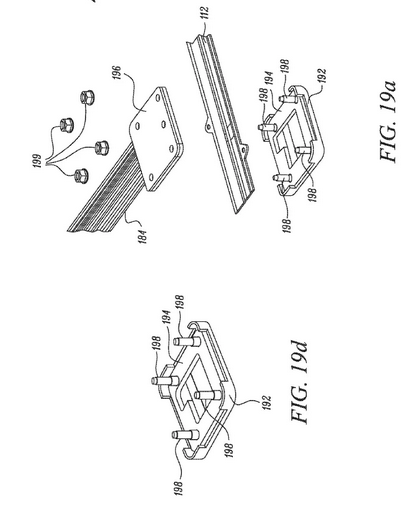

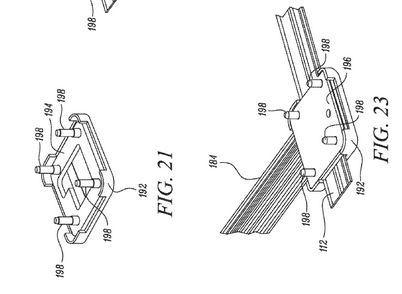

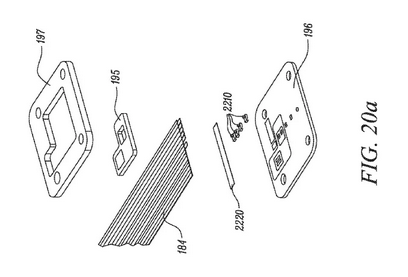

FIG. 17b 根據本發明的某一其他實施例，使用圖17的復合墊圈和撓性板的主干節段的爆炸圖。

FIG. 17c 根據本發明的某一其他實施例，說明使用圖17的復合墊圈連接的主干節段。

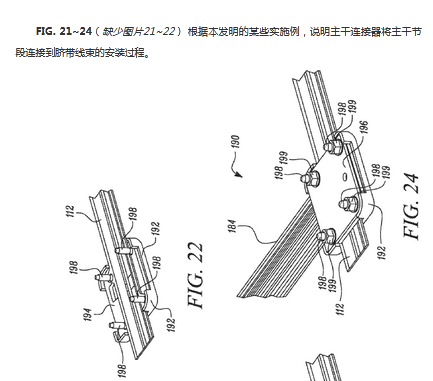

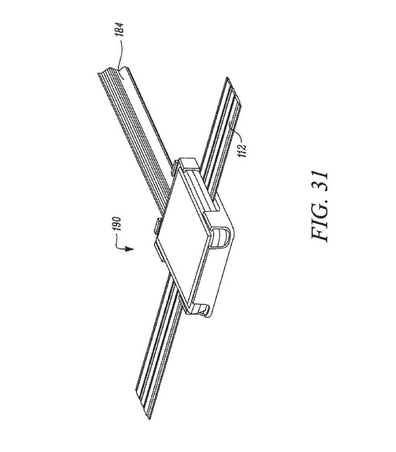

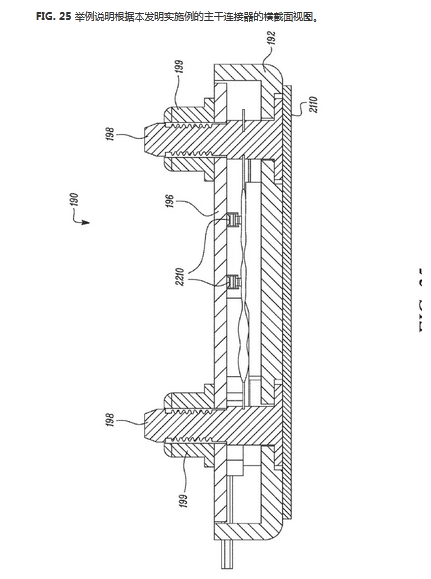

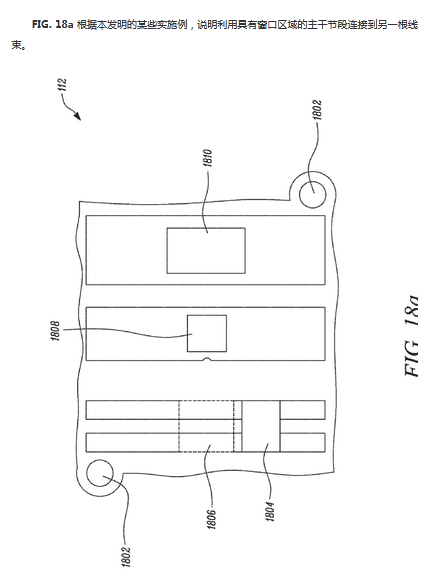

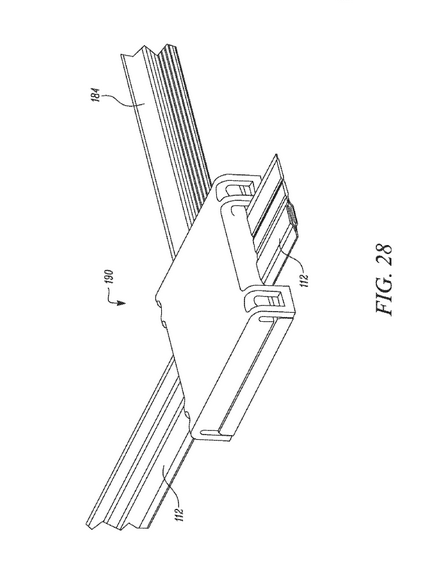

披露的詳細說明：

本發明涉及一種線束系統結構以及實現該體系結構所需的線束和連接器。本發明公開的整體線束系統采用不同于傳統汽車線束系統結構的方式進行線束設計。傳統的汽車線束結構往往從集中式的控制和電源穿過車輛到達各個用電器而導致過于冗長。這種新型的結構減少了線束的數量和長度，并將某些控制器轉移到組件中，這些組件控制車輛中的一個或多個設備。為了實現電力和信號的傳輸，本文創建并描述了新的線束和連接器。

在這種新的線束系統結構中，子系統被打包并定義在特定實施例中的一個或多個組件中。比如，一個車門可能包含一個控制器（或者線束端子），它控制多個設備，比如門鎖、燈光照明、音頻等等。除了減少所需線束的數量和長度，通過創建這些子組件，然后將它們連接到主干線束結構，這將減少產線上的裝配時間，對于提高汽車制造過程中的生產節拍非常有利。子組件可以在總裝之前就完成裝配，在總裝過程中只是連接并驗證門組件和子系統之間的連接即可。

本披露的實施例旨在實現上述目標。

現在將詳細地描述具體的特征，例子將在附圖中說明。
