工裝設計制作驗收標準

來源：?作者：?2021-05-19 16:10

總體要求:

ü以保護物料為首要原則；

ü符合人機工程，方便生產操作；

ü在實用的基礎上兼顧美觀;

ü整體高度一般不超過3m;

ü最底層面離地100mm以上;

ü邊角打磨平滑或長期有效保護；

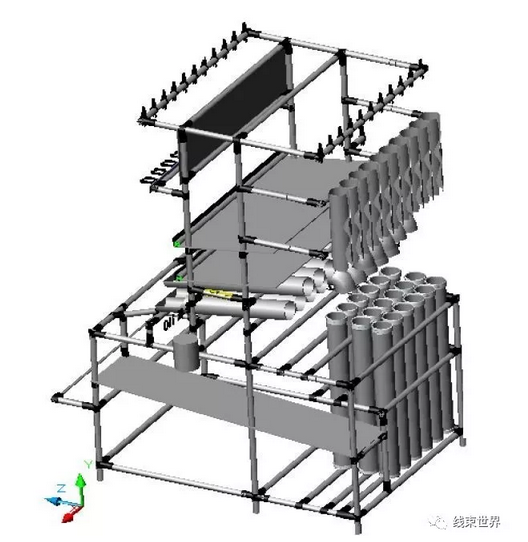

1.應有存放文件的展示板

2.導線標識板上應有尼龍卡夾來分線

3.應有盛放物料的灰板

4.操作端應有物料標識板

5.灰板的前頭應有檔位阻止料盒滑落

6.應有接線的布兜，前面用皮筋作橫梁

7.鋼管上應有阻擋卡來分線

8.較長導線用S筒隔開

9.PVC筒末端要添加鋼管以減少端子刮碰；對于導線末端無端子的情況，末端應加護套

10.對于長導線，應有末端封口的背筒

11.應有退料板,后端帶有檔位

12. 應在適當位置安裝放置不合格導線的紅柱

?

?

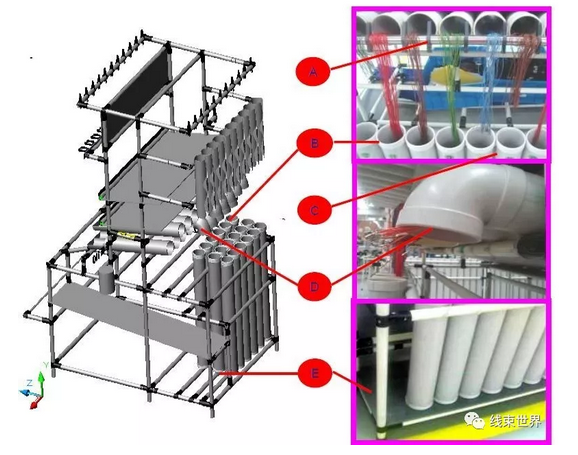

不必要的部分：

A.PVC筒末端的阻隔卡是沒有必要的

B.背筒上端不必安裝護套

C.不接觸導線的背筒是不需要安裝的

D.末端不能自然下垂的導線所在的PVC筒不必安裝彎頭

E.背筒封口下面的灰板

可取消，底部用精益管支撐

?

文件展示板：

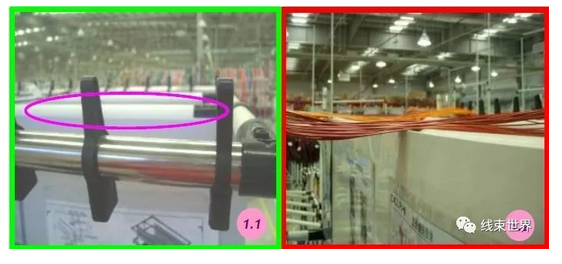

1.1展示板的寬度要能容納A3的工藝文件，頂部要低于其所在的精益管頂部約10mm

1.2頂端不低于精益管上方,容易損傷端子

導線標識板：

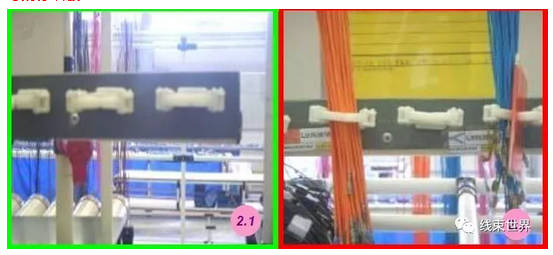

2.1.灰板的寬度為60mm，尼龍卡夾中心距灰板上邊緣為10mm,下邊的距離預留貼標識;依據導線粗細來確定卡夾型號

2.2灰板寬度不足或尼龍卡夾位置偏下，導致標識無法貼在看板的正下方

?

物料盛放板:

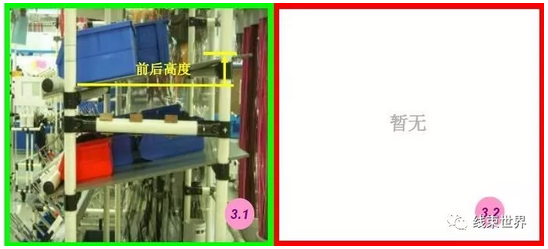

3.1向作業端傾斜,前后高度差約為100mm

3.2灰板前后高度差不足，料盒不宜下滑

?

物料標識板：

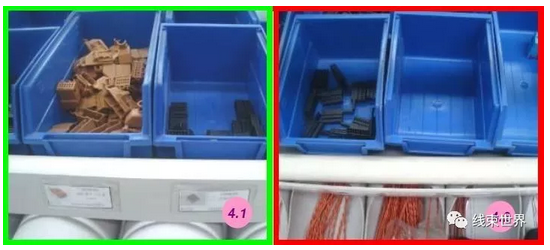

4.1寬度為40mm，并固定牢靠；標簽需用卡袋盛裝

4.2固定后中間鼓起，易刮物料

?

擋位:

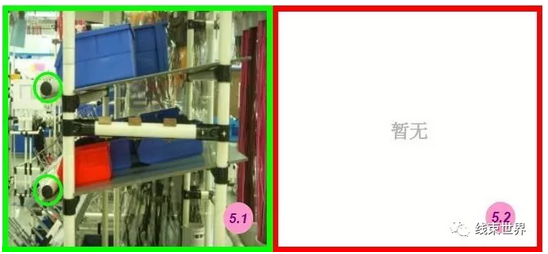

5.1前部橫向安裝的精益管

5.2沒有擋位，料盒容易滑落

?

接線兜：

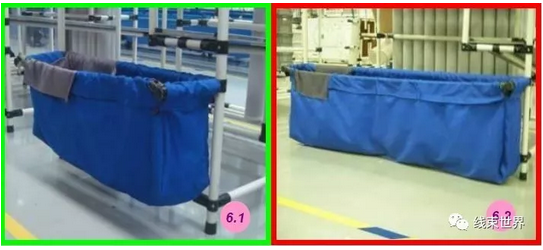

6.1寬度以能容納垂落的導線為宜，建議200mm；前面的橫梁要使用皮筋；接線兜要選用不宜起球、不刮端子的材料制作；最底面離地100mm以上

6.2接線兜的最低點與地面接觸，操作時有腳踏的可能

?

鋼管/阻隔卡:

7.1/7.3對于工裝頂部的導線回彎處要應用鋼管，在相鄰的導線間應用阻隔卡

7.2/7.4頂部回彎處使用了精益管，導致抽線困難、刮傷端子

S筒：

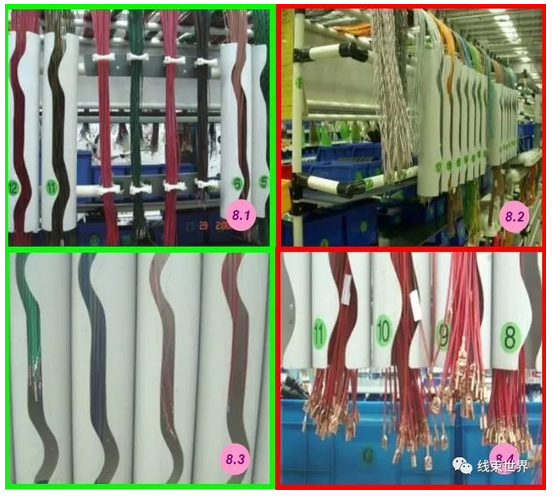

8.1長導線在工裝的背面需要使用S筒來分線；對于阻擋送料路徑的情況可部分使用尼龍卡夾代替S筒

8.2S筒阻擋送料路徑

8.3S筒加長或調節位置，將帶有較大倒刺的端子放置在S筒的里面

8.4帶有倒刺的端子與S筒邊緣相刮

??

堵頭:

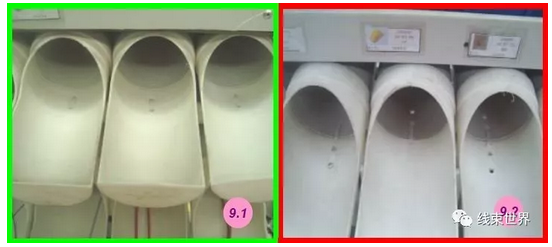

9.1堵頭與PVC筒結合處無縫隙，伸出長度方便生產操作

9.2堵頭或PVC筒內存在多余的固定孔，易刮碰端子

??

PVC筒:

9.3導線桶錯層距離在100－120 mm之間

9.4錯層間距小，伸出的導線與下垂的導線相刮

?

PVC筒:

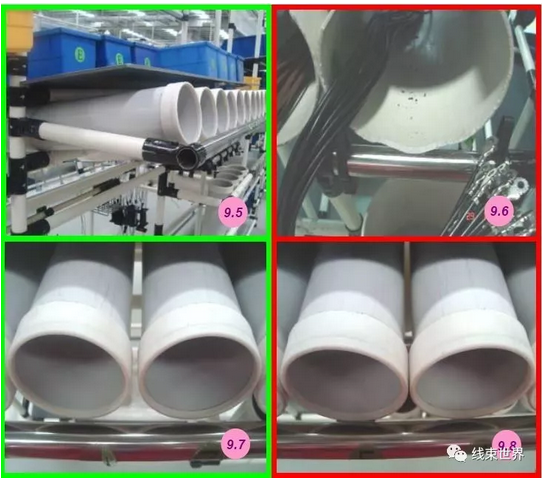

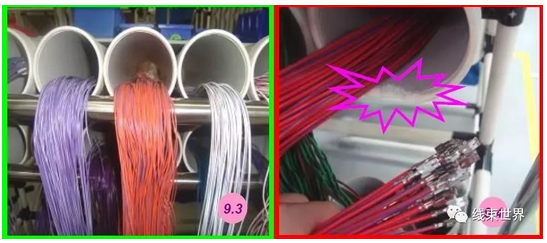

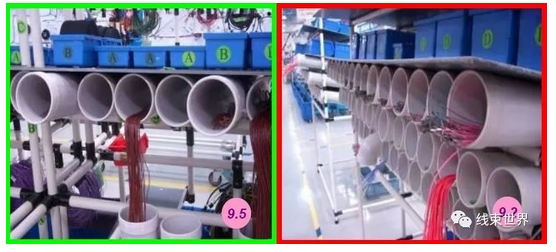

9.5型號根據導線截面選取，要求方便抽?。簧斐鯬VC筒后不打彎的導線，伸出不超過100mm；對于末端有端子的情況，應加鋼管保護或個別筒加長

9.2導線末端端子外露，PVC筒未加保護

??

鋼管/護套：

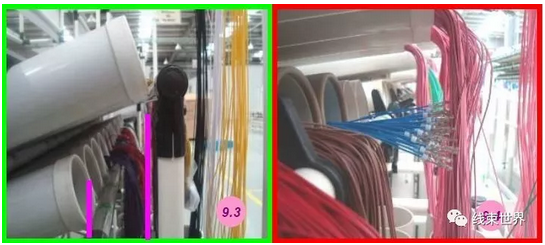

9.3伸出PVC筒后打彎的導線，末端有端子的，其所在的PVC筒末端要應用鋼管；末端沒有端子的，所在的PVC筒末端可以用護套來保護；這個位置的鋼管上面不需要用隔離卡

9.4未使用鋼管，可能對導線及端子造成損傷

?

鋼管安裝位置：

9.5鋼管中心線應與PVC筒的下邊緣在同一水平面上

9.6鋼管放在PVC筒下端，起不到保護端子的作用

9.7鋼管內側與PVC筒末端的水平距離在10－15mm之間

9.8鋼管與PVC筒間無間距，容易將端子卡在邊緣處

?

鋼管固定方式：

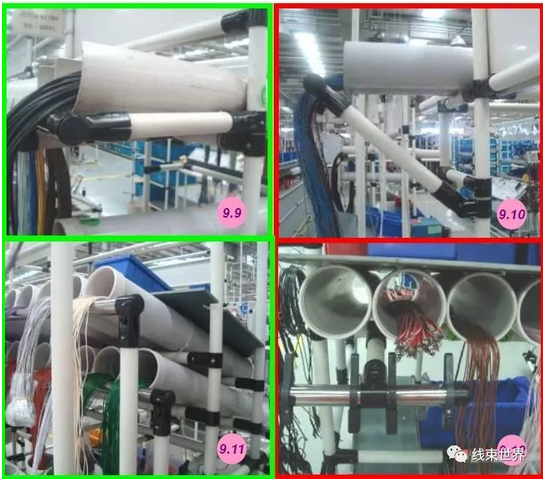

9.9/9.11鋼管的固定方式采用橫式或豎式的來加強穩定性

9.10/9.12鋼管的傾斜式的固定方式不牢固，易變形

?

背筒下封口：

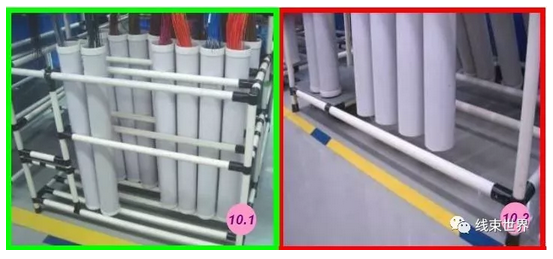

10.1長導線的末端安裝下端封口的背筒，背筒下面用精益管支撐

10.2背筒下端未封口及支撐，導線能從下端掉落（下端距離地面150 mm以上的背筒可以不封口）

?

背筒添加位置：

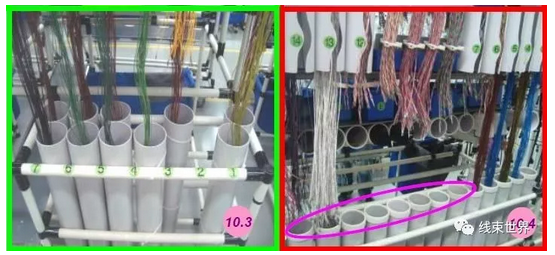

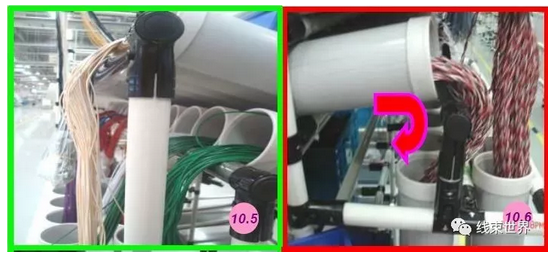

10.3長導線的末端要放入背筒中

10.4對于導線末端與背筒相刮或根本接觸不到背筒的情況，背筒不需要添加

?

背筒位置：

10.5背筒的中心位置在鋼管的外側

10.6背筒靠近內側，導線回彎大，不便抽取

?

退料板：

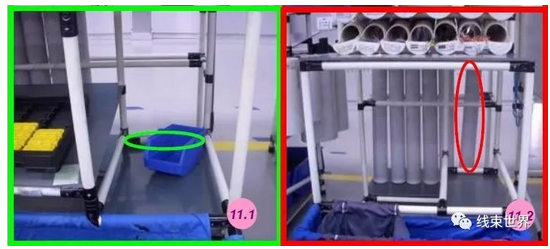

11.1整體空間可使本工位最大的料盒通過，末端要有橫放的精益管來阻擋料盒滑落；前后的高度差不小于150mm

11.2退料板后面加背筒，無法拿取料盒；后端較低，不方便操作

?

廢料柱：

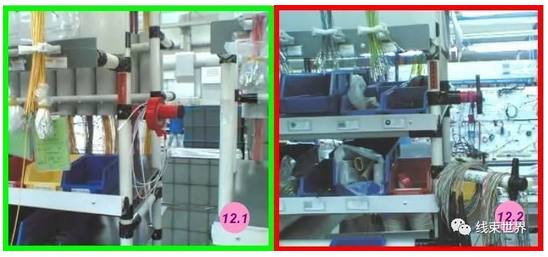

12.1在適當?shù)奈恢冒惭b紅柱

12.2紅柱位置與分裝件位置干涉

?

周轉車/轉板:

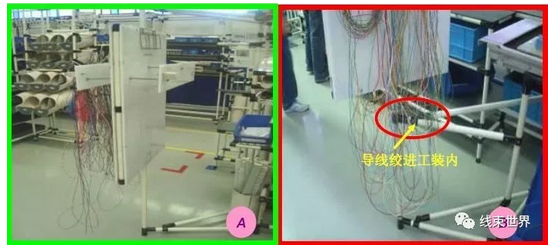

A.設計高度以物料自然放置不落地為宜，旋轉過程中導線不能被絞住

B.周轉板上的導線絞在工裝內

?

網圈線:

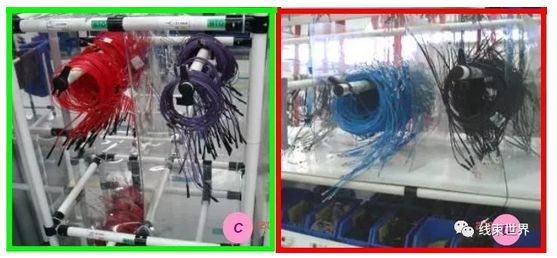

C.周圍預留足夠的空間或用膠片隔開，避免端子刮碰;掛線鉤的位置以端子不能碰到上層精益管且方便取放物料為宜

D.不支持先進先出，端子直接與底板接觸

?

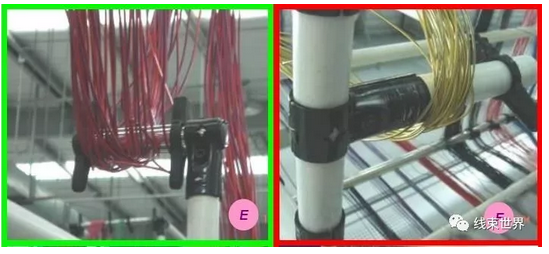

隔線夾：

E.邊緣導線外側加隔線夾

F.固定裝置邊緣未加隔線夾，鍍層已被劃壞

?

PVC筒高度：

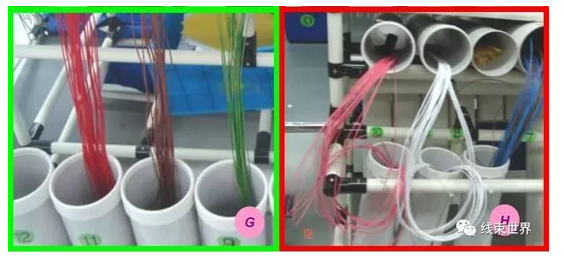

G.導線以豎直狀態存放在背筒中，且導線末端不與堵頭接觸

H.工裝的設計與導線長度不匹配，造成窩線現象，這樣會導致端子與堵頭接觸，有損傷的風險

?

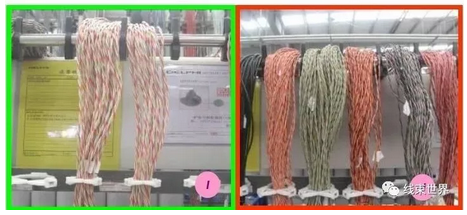

看板位置：

I.導線截面大，一個看板位置容納困難、不便抽取的，應增加看板的位置

J.導線已充滿此看板的存放位置，不便抽取，存在端子刮破絕緣皮的風險

?

KIT車：

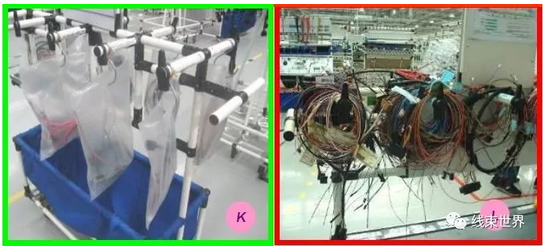

K.每種分裝件四周用水晶片進行保護或?qū)⒎盅b件裝在塑料袋中，掛在kit車上

L.分裝件間沒有隔離保護，相互刮碰

?

螺絲：

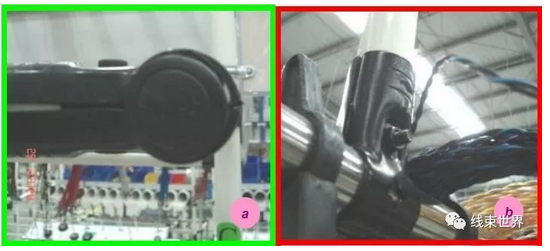

a.螺絲的長度以固定后不超出螺母為宜或有效保護

b.螺絲端部外露，易于傷線

?

灰板：

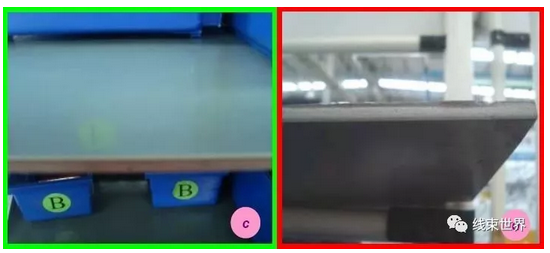

c.灰板邊角打磨平滑

d.灰板邊角未打磨，存在銳角

?

背筒邊：

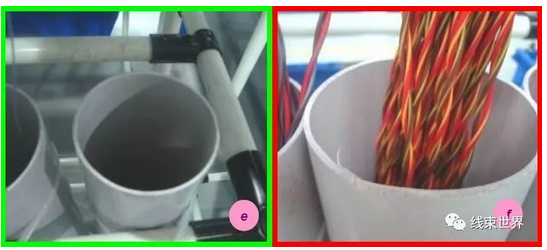

e.邊緣打磨處理

f.邊緣未打磨光滑,易傷手傷線?

?

扎帶固定：

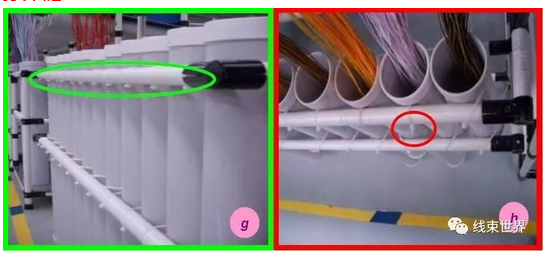

g.對于固定背筒的扎帶，尾部的位置要在精益管的正下方

h.扎帶尾部留在外面，易傷手

?

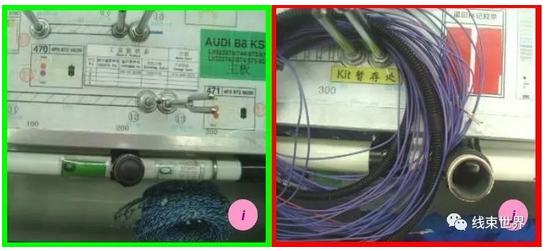

保護堵頭：

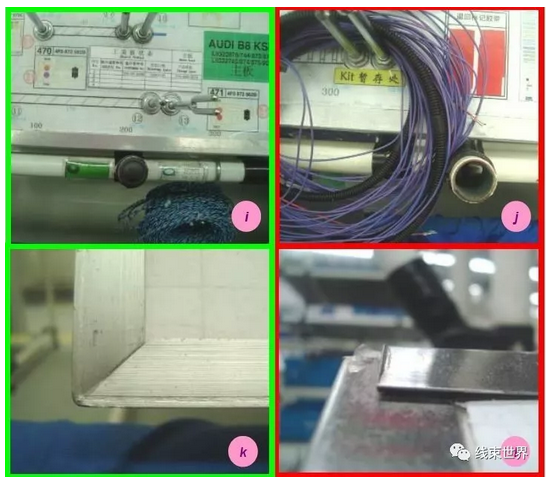

i.外露的管口上安裝堵頭

j.未加堵頭，截斷時產生的鐵刺容易傷手

?

案板邊：

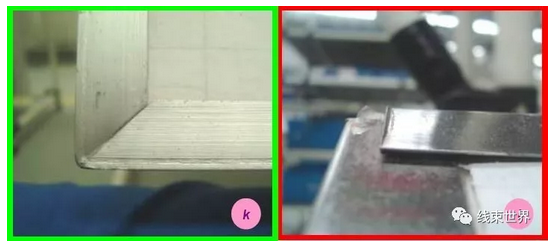

k.案板保護條接口處無毛刺或使用護套保護

l.案板邊翹起、未打磨，易傷手傷線

?

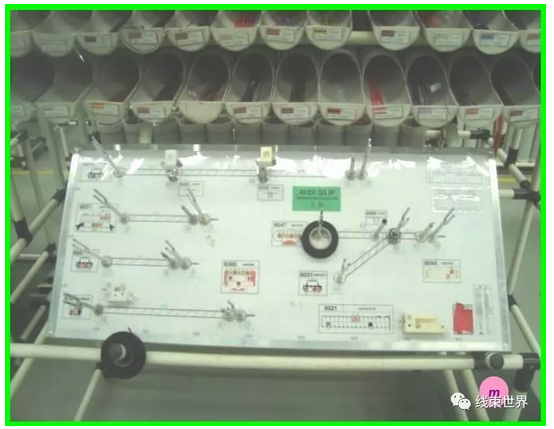

現場安裝及更改：

m.對于現場更改的案板及工裝架，要對物料進行必要的保護措施，防止碎屑混到物料中；放到現場的案板應固定牢靠、工裝架上面不應有難于清除的標記

?

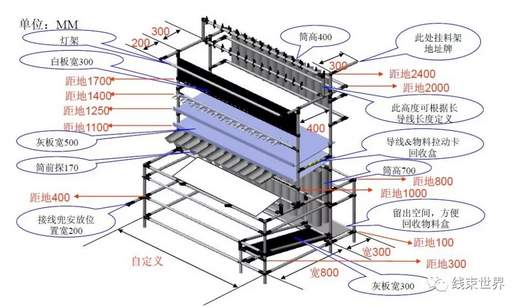

工裝架設計尺寸案例
