飛機的線束施工時很多地方用到了綁繩,綁繩也有很多件號,唐師傅帶大家學習學習關于綁繩的知識。下邊是SWPM關于綁繩的件號描述。


一般情況下一種綁繩包含如下幾個特征
- Grade
- Type
-Class
-Finish
-Size
-Color

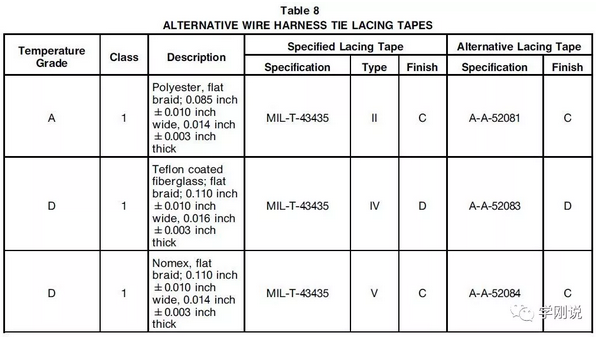

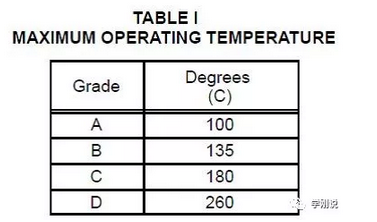

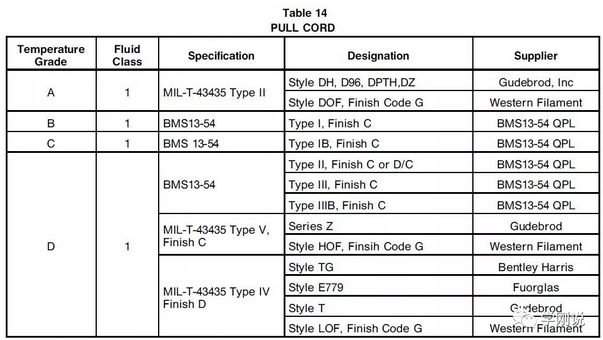

GRADE:表示這種綁繩能在這個指定的溫度值及以下正常使用,不會被損壞。這個溫度值是這種綁繩能正常使用的溫度的上限值。分為A,B,C,D四類。

TYPE:表示綁繩的基本材料,

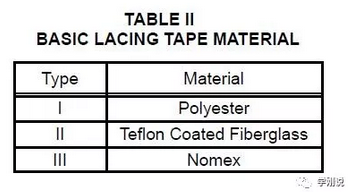

T I是聚酯材料,T II是特氟隆涂層的玻璃纖維材料,T III是高熔點芳香族聚酰胺材料,

CLASS:表示綁繩材料上的FINISH是否抗液壓油BMS3-11,FINISH是用于處理綁繩的化學材料或者綁繩上的涂層材料。

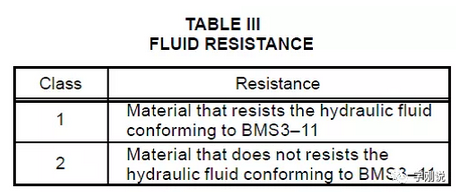

CLASS 1表示抗液壓油BMS3-11,CLASS 2不抗液壓油BMS3-11,BMS3-11就是咱們平常使用的液壓油,

FINISH:是指用于處理綁繩的化學材料或者綁繩上的涂層材料,

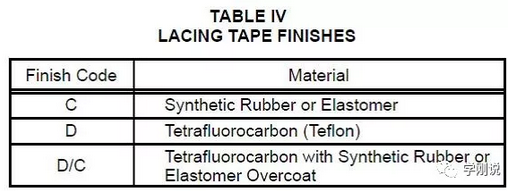

C:合成橡膠或者人造橡膠,D:特氟隆,D/C:表層涂合成橡膠或者人造橡膠的特氟隆

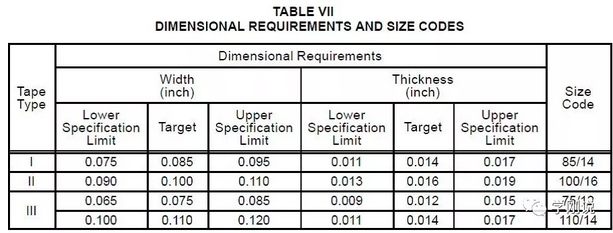

SIZE:表示綁繩的寬度和厚度,單位千分之一英尺

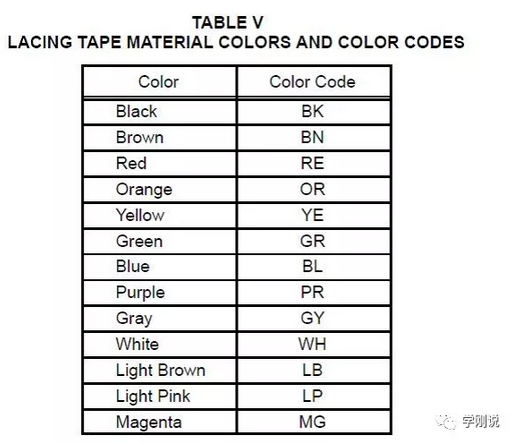

CLOR表示綁繩的顏色,比如說747上不同系統使用不同顏色的綁繩。

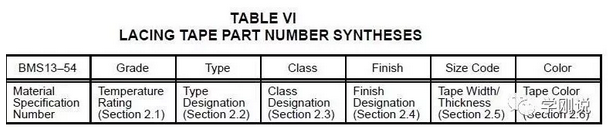

綁繩的件號結構

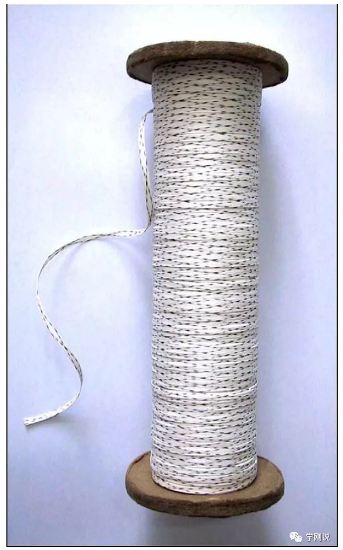

綁繩的選擇及使用標準,對于737飛機來說增壓區一般使用白色無斑點的綁線,比如說下圖這種綁繩,件號為BMS13-54GBT1C1FC

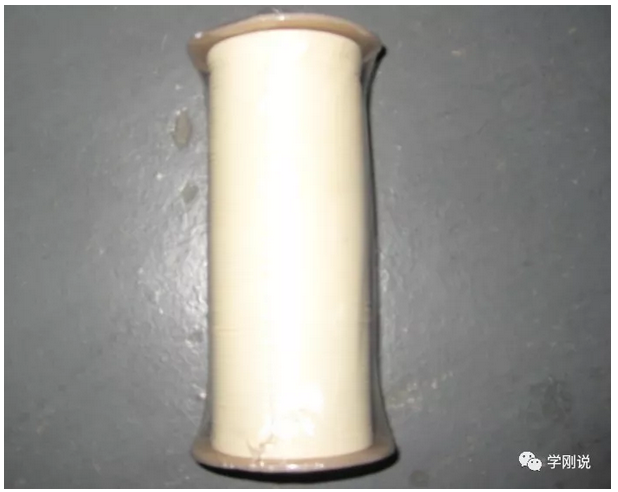

而對于非增壓區使用白色帶斑點的綁線,BMS13-54GDT3C1FC。這種綁繩耐高溫且耐油,可以廣泛使用。

下面再介紹一下飛機的振動區域分類:

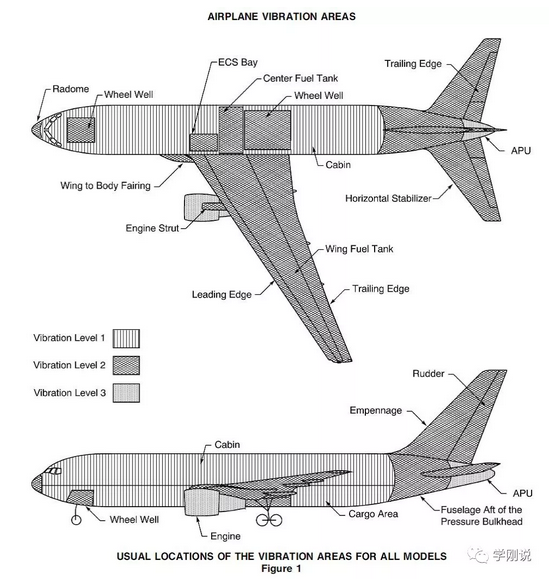

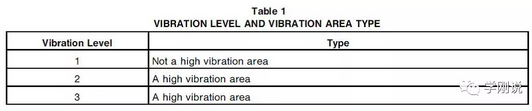

振動區域分為3個等級,具體位置如下:
通常VibrationLevel 1區域是:
- The cabin?????? ????????????客艙
- The EE bay???????????????? 電子設備艙
- The cargo area. ?????????????貨艙區域
通常Vibration Level 2 區域是:
- The ECS bay?????????????? ?ECS艙
- The empennage???????????? 機尾
- The fuel tanks????????????? ?油箱
-The horizontalstabilizer???? ??水平安定面
- The leading edgeof the wing? 大翼前緣
- The radome???????????????? 雷達罩
-The rudder????????????????? ?垂直安定面
- The struts?????????????????? 吊架
- The trailingedge of the wing?? 大翼后緣
- The wheel wells????????????? 輪艙
- The wing to bodyfairing.????? 翼身結合處整流罩
通常Vibration Level 3 區域:
-The engine core???????????? 發動機核心機
- The enginenacelle?????????? 發動機吊艙
- The APUcompartment.?????? APU艙

總結一下,所有的非增壓區都是高振動區,發動機及APU區域是特別高振動區。
高振動區域的線束捆扎只能用綁繩,不能使用易拉得。

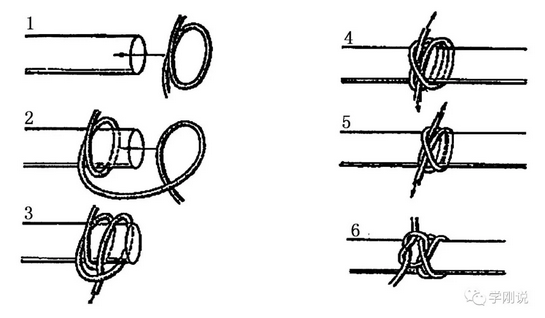

非高振動區導線的捆扎方法:

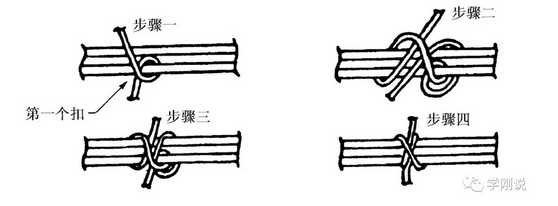

高振動區導線的捆扎方法:
