線束BOM準確率確認法之——線束拆解

來源：?作者：?2021-05-25 16:33

一般的整車線束有1000-2000的零部件，其零部件又多又雜。同時線束變更特別多，零部件數量與用量變更隨之也很大。因此線束的BOM很難去維護。

BOM的準確率需要我們精心去維護。BOM的重要性很多人可能不是很清楚。舉個例子，你BOM里面多掛了一個連接器，這個連接器2元一個，月用量2萬，一年就有48萬元的浪費。又或者你BOM里面少掛了一個連接器，而這連接器又是唯一的，往往一個連接器的采購周期是兩個月，你們這兩個月就基本處于待產狀態。也就是說，主機廠，線束廠一起在等著這個連接器排產。線束廠待產兩個月，家里有礦的還可以支撐一下。主機廠待產兩個月，有十個礦也不夠你賠。據了解，造成主機廠停線賠償友情價一般在5000￥/min左右。

因此線束BOM的重要性可想而知。

下面小編就介紹一下線束廠常見的線束拆解（Teardown）與線束審核（Audit）來確定BOM的準確性。

樣件拆解需要在前期量產及量產階段樣件評審期間執行或年度車型。量產的項目，在線束拆解后每年做兩次線束評審。樣件拆解和線束評審的結果作為BOM準確性分析及更新的輸入。

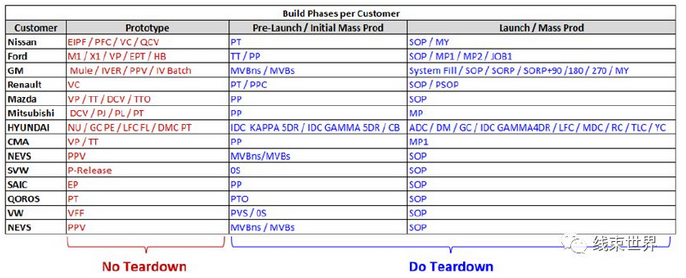

備注：不同組機廠對于前期量產和量產階段定義；

A 線束拆解(Harness teardown)=是一種依次拆解在線束上使用的零件（軟材料和硬材料）的活動來評審線束材料系統用量和實際用量。在線束拆解過程中也需要目視確認零件的正確性,整個過程需要CFT（質量,IE，產線，PE等）參與。?

B 線束審核(Harness audit)=再次確認成品線束上所使用的所有的軟材料但不僅限于軟材料實際用量和BOM 是否一致。必須是在做完線束拆解以后6個月內實施。

線束拆解和線束審核的主要區別是：線束拆解需要按步驟拆解所有的零件來核實零件用量。線束審核更多的是關注生產線上的軟材料的用量確認。

A 線束拆解(Harness teardown)

當對線束經過零件審核后,將移交給工程師進行拆卸。拆卸順序按照如下描述：

注意：用于線束拆解的線束必須經過質量檢查

1, 檢查ID標簽：線束號，版本號, 移除標簽并記錄用量包括碳帶用量；

2, 去除包裝材料，檢查確認記錄用量如果存在于系統BOM用量里；

3, 去除所有的保險盒，通道，支架，護套，定位夾和相關零部件，檢查確認記錄各種零件的數量；

4, 去除連接器上的附件如蓋子，定位夾，堵棍等。從左往右拆解，檢查確認記錄用量數據包括連接器；

5, 根據膠帶和管子的種類，移除每種膠帶和管子，包括鉸接用膠帶，檢查確認記錄膠帶和管子用量數據；

6, 移除所有螺母，螺絲，蓋子，保險絲，繼電器及其他電子元器件，檢查確認記錄用量數據；

7, 其他材料檢查，確認數據并記錄。比如防水泥，半成品線，潤滑油等；

注釋：對于需要涂潤滑油的連接器，核對潤滑油的零件號是否在物料清單中。他的用量是連接器涂油后與未涂油之間重量的差距。

8, 導線長度，端子，密封塞，根據IE切線卡統計用量數據。鉸接和環端用熱縮管、U型端子根據鉸接卡匯總計算。多芯線，半成品線需要到多芯線工藝卡中計算端子和密封塞用量。匯總所有零件的用量，確認并記錄使用數量；

注釋：多芯導線，物料清單用量指的是所有電纜的長度而不是所有單個導線的總和。

B 線束審核(Harness audit)

線束評審應每年進行兩次。必須是在做完線束拆解以后6個月內實施，并且是在做完線束拆解3個月后。

線束評審應該重點關注軟材料但不限于軟材料。

1，對于膠帶：

準備所有用于評審的膠帶，并把每個膠帶的重量記錄下來。

把膠帶交給纏帶作業員，讓他們在纏繞用于評審的線束時使用此膠帶。備注：確保作業員不會使用除提供給他們的膠帶之外的任何其他膠帶。

所有纏帶過程結束后，收集提供給纏帶作業員的剩余的膠帶。

獲取剩余膠帶的重量并記錄下來。得到最初膠帶的重量與剩余膠帶之間的差值。使用膠帶換算矩陣表，計算膠帶的長度。計算結果就是膠帶的用量。

對于主要的膠帶用量差異，若差異≥10%，需進行差距分析，必要時重新進行審核。

2，對于管類材料:

確認他們是否有在系統BOM中使用，并確認他們的實際用量。應與IE的切管卡和線束圖紙交叉檢查。

3，對于電線：

電線長度必須使用IE的切線卡和系統BOM進行檢查。

填寫線束拆解/評審檢查表，確保所有項目都被確認到了。

C 步驟分析

第一步：根據系統BOM與統計數據進行首輪差異分析，并備注潛在原因。

第二步：根據第一步拆解結果及數據包進行第二輪差異分析。所有的差異需要澄清并更新數據包BOM。線束拆解統計數據，系統BOM，及數據包BOM硬零件數據必須一致。軟材料Tear down /Audit結果需和系統BOM數據一致。
