淺讀線路保險絲設計

來源：?作者：?2021-05-27 09:38

在電路的設計中，電路的安全是需要重點考慮的一個問題，也就是說必須考慮到電路的保護，和電路的控制，及整個電路中各個元件的匹配，以下重點討論保險絲的設計選用。

在整車電路設計的過程有關保險絲容量的確定需要根據整車各電器系統負荷大小及電氣性能特點，保險絲種類的確定需要根據各電器系統的電氣特性及中央電器盒的設計等綜合考慮。

一，保險絲容量的確定

確定電路電流后，選用規格合適的保險絲。在常溫（ 25℃）下選擇保險絲容量的75%為電器負載的工作電流，當環境溫度生高時，保險絲的載流能力會下降，可參考下列2 種經驗公式，分述如下：

A、公式一：

I f - 保險絲的額定電流理想值

RR- 溫度折減率

I n - 正常工作電流值

其中I n=P/Un ，可根據負載的功率和額定工作電壓求出，再通過保險絲的溫度折減率曲線得到該保險絲工作環境溫度下的溫度折減率值。將In 、RR代入公式即可得出的I f 值。選擇現有規格里與I f 最相同或稍大的即為保險絲額定電流值。

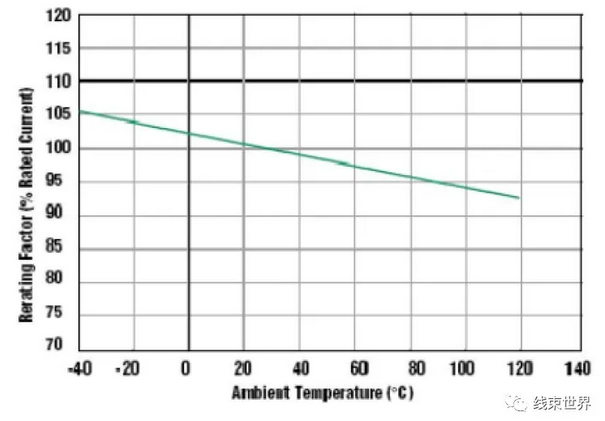

例如：一個保險絲在90℃條件下工作，并在1.5A 時工作，從下面的溫度折減率曲線圖中查得RR是95％。

那么保險絲的理想值則是

在這種情況下，推薦使用2A 的保險絲。

B、公式二：

I保＝I 0 /kt

kt =1- (t- t0 ) *k

I額＝P額?/U額

其中：

I 保-通過計算得出的保險絲的電流

I 0 -?是指用電器在常溫情況下（ 25℃）工作電流，一般情況下I 0＝I 額 0.75

I額-用電器的額定電流

P額-用電器的額定功率

U額-用電器的額定電壓

kt-保險絲最大工作溫度時的修正系數

k-溫度系數k=0.0015/ ℃

t -?保險絲所在位置最大工作溫度

t 0-常溫時的溫度， t 0=25℃

一般情況，保險絲規格最終選用大于計算值的最近規格；對于工作時間較短，不常

用的電器件可以選擇相對較小規格的保險絲。

設計輸入：

室內最高工作溫度選85℃

前艙最高工作溫度選120℃

以上二個保險絲的計算公式，優先選擇公式一

對于共用保險的情況要根據所掛負載的總功率計算保險大小，但一定要根據上表保險與導線的對應關系選好相應的導線。但針對ECU及其上傳感器，安全氣囊， ABS等影響整車安全的電器件上所帶的負載，不允許共用保險。每個大電流負載必須有自己單獨的保險絲。

二，保險絲類型的選定

根據電路中電器負載特性選擇保險絲的類型（慢熔式的還是快熔式的保險絲）。保險絲按熔斷特性不同，可以把分成慢熔保險絲和快熔保險絲?？烊郾ｋU絲常用在阻性電路中，保護一些對電流變動特別敏感的元器件；慢熔保險絲常用在電路狀態變化時有較大的浪涌電流的故障時仍能較快地斷開電路。

最后根據保感/ 容性電路中（如因風扇電機電路），它能承受開關機時浪涌脈沖的沖擊，而真正出現險絲的裝配位置選用結構合適的保險絲類型。優先選用安裝后占用空間不大的保險絲。

三，保險絲位置的設定

要想使保險絲在電路中充分發揮其電路的保護作用，設計電路時應該考慮保險絲在電路中的位置。

如下圖所示：

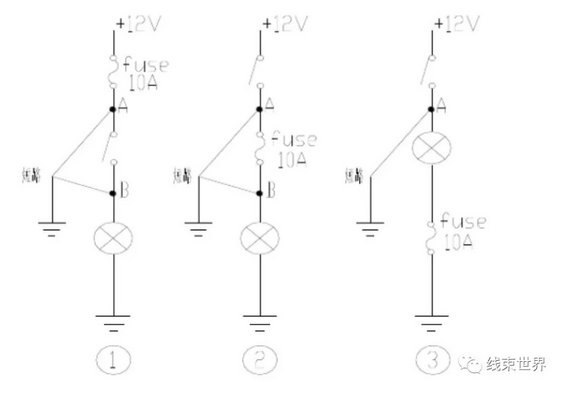

如電路圖①所示A 處或B 處發生短路時，保險絲能及時熔斷，起到保護電路和開關的作用；

如電路圖②所示在A 處發生短路時開關會燒壞，而保險絲不能及時熔斷，無法保護前端的線路和開關。如在B 處發生短路保險絲才能及時熔斷，能起到保護電路的作用；

如電路圖③所示在A 處發生短路時開關仍會燒壞，而保險絲不會熔斷，即：此路的保險絲起不到電路及電器元件的保護作用。所以保險絲在電路中的位置設計比較合理的是電路圖①。

備注：對與繼電器和保險絲集成在一個電器盒的情況，保險絲接法如圖①或圖②的關系不大（因在同一電器盒內發生短路的可能性不大），反之最合理的接法參考圖①。

四，其他注意事項

確定保險絲的規格型號后，優先選擇已用的保險絲，減少開發周期（減少了產品性能試驗驗證）。
