1拓?fù)浣Y(jié)構

創建EDS拓?fù)浣Y(jié)構，需用到如下相關的，前期高層級的車輛信息：

?????? 整車布置—如卡車、轎車、2門、4門等；

?????? 裝配方法—如門分裝、前端模塊分裝等；

?????? 裝配采購件—如儀表板、座椅等；

?????? 設備位置—如模塊、配電設備等；

?????? 車輛約束條件—如在白車身上的可通過性等；

?

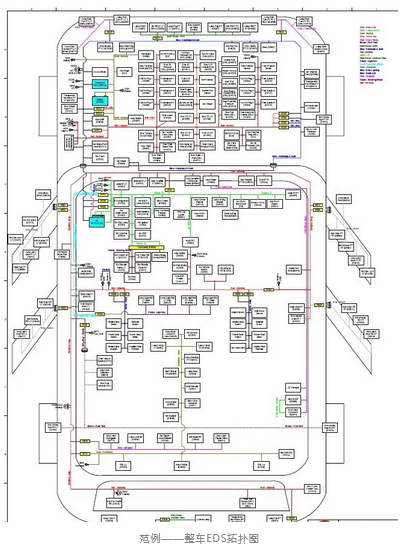

如下圖的線束基本拓?fù)浣Y(jié)構所示，線束基本路徑的建立，不僅需要依據各項布置原則，還要有對以下內容的工程評價設計輸入：

?????? 線束主干布置；

?????? 線束分段；

?????? 線束對接插件布置；

?????? 接地點位置；

?????? 橡膠件位置。

2 主干布置路徑

一旦EDS線束分段完成，線束主干布置路徑則為線束中的主干線。其通常以最短的長度最大化的連接附近需要電源、接地或信號的電氣件，由3D設計師在CAD環境下操作完成建模。

主干布置路徑的設計原則包括：

?避免在小的結構開口處通過線束。

?安裝時應滿足線束的最小彎曲度和裝配性。

?選擇與相鄰車輛零部件干涉風險最小的路徑。

?布置線束時應避免遺漏或連接錯誤。

?避免將線束或電源分配中心布在可能受化學、水濺的影響處或有潛在地面飛濺物處（即車輪轉動時易濺到石子和地面物的地方）。應避開但不限于如下地方：有水、制動液、助力轉向液、冷卻液、燃油、蓄電池液和雨刮洗滌液的區域。

?避開高溫區。

?避開高壓或大電流區，以減小關鍵信號電路受噪音耦合或?qū)Ь€間電磁干擾影響。

?

常用線束尺寸

在項目前期當整車電氣配置仍未100%可知時，你已需要?jiǎng)?chuàng)建帶線徑估算的CAD模型。

?

若新項目是基于已有項目的，此處可考慮采用已有項目最終的線束直徑。若無，則請遵循上述原則。

?

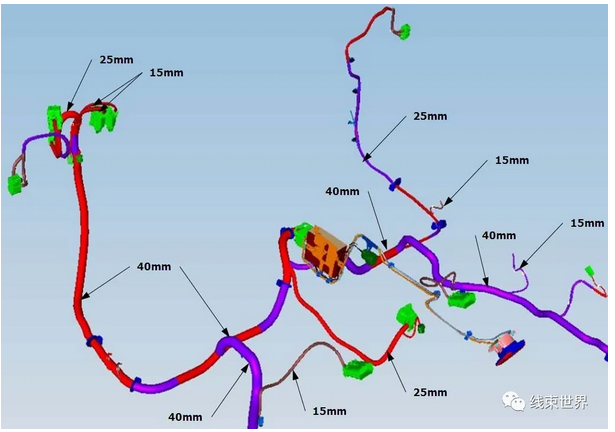

儀表板線束和車身線束主干段的線徑約為40mm，從主干段引出的分支約為15-25mm。

?

若線束分支是接僅有少數回路的用電器時，其線徑應設計小些；若線束分支是與其他線束對接時，其線徑應設計大些。

?

隨著更多系統信息的獲知，需調整線徑使其更加精準以接近實際。

?

一般而言，所添加的線束包裹材料會使線徑增加約20%。

3?? 線束分段

線束分段是指將整車EDS分隔為多個線束類，線束段間通過插件對接、多接點連接或接線盒轉接。上述涉及到的拓?fù)鋬?nèi)容，大致說明了何為設計線束分段。

?

線束分段的驅動因素有：

?從發動機艙引至室內。

?連至車架或獨立底盤。

?在A柱和B柱處連至車門。

?如果有的話，連至行李箱或掀背門。

?連至PIA或子總成結構，如IP，座椅，中控臺，頂蓬，大燈，尾燈，發動機等。

?特殊裝配要求：如為滿足主線束間裝配要求的連接線，或EMC要求的連接線。

?

4? ?線束對接插件布置/選擇

線束插件對接是主線束間、主線束與連接線間的插件連接。

?

當選擇線束對接插件時，需考慮下列因素：

?避免使用在尾部或側面有固定卡的插件——若插件有二次固定卡，其位置最好在插件的頂部或底部。

?避免使用其孔位呈環形排列的插件，因?yàn)榭孜粰M豎排列的插件更易裝配。

?無論何地都要避免使用油脂類插件。

?在密集區域應使用不同顏色的插件，以輔助于裝配操作。為避免插件錯裝，還可以使用插件可做區分或不同型號端子匹配的插件。

?根據在車上的布置位置，決定選擇是否帶密封的插件。

?線束對接插件必須在OEM規定的對接插件清單中選取。選取的插件必須滿足標準USCAR 21，或經批準的差異評估文件。

?必須考慮對接插件實際能有的布置空間，基于此來選擇插件尺寸和型號。

?若線束對接插件須通過橡膠件過孔，則要考慮其尺寸大小。橡膠件過孔至少是要通過此孔的線束大小的1.5倍

?通常當裝配力要求超過70N時，考慮使用機械輔助式連接器（杠桿或螺栓連接）。

?當電氣配置已知時，在該車型的生命周期內應預留20%的電氣配置增長量。故線束對接插件，也應在其最大配置所需孔位數的基礎上再增加20%的孔位預留。

?混合動力汽車的線束對接插件，按照SAE ?EA1128要求為橙色。

?布置在濕區的所有線束對接插件都要水平放置（插件出線方向與車身底板平行）。

?

5?? 鉸接點位置

一個接點，就是兩個及以上的導線通過夾緊或焊接連在一起。

確定接點位置有眾多的輸入因素，如下列幾點：

?根據回路長度及線徑來優化接點位置，以減少導線用料。

?必須遵守客戶公布的控制規范。

?滿足客戶方面的指導原則和最佳實踐。

?滿足客戶或李爾系統工程中關于電路設計的要求。

?滿足數據總線/網絡線，安全及行駛相關電路的特殊要求。

?滿足在車中的位置。

?滿足機械的/捆扎的或運用超聲波的制造能力和方法，可在線束工廠中查閱與其相關的特殊要求。

?滿足制造包裝，使線束能夠彎曲折疊放入集裝箱。

?

為了最終確定接點位置，工程師必須考慮所有的輸入。在估算車輛接點位置時需考慮以下條件：

?不能將接點放在封閉的橡膠件內，因?yàn)榉磸?fù)的彎曲會使接點失效。當接點位置接近封閉的橡膠件時，必須將其放在任何線束纏繞或彎曲區域外，一般應距橡膠件尾部75-100mm。

?不能將接點放在動態運動區域，如在運動件的運動范圍內，發動機上及連接至車身的靜態零部件上。

?不能將接點放在線束彎曲（90°-180°）區域，尤其要注意在車輛上的固定處、制造及裝配操作處、線束入集裝箱的折疊處。

?不能將重要電氣回路（如安全及行駛相關回路）中的接點放在濕區。

?不能將接點放在易滴水處。

?不能將接點放在定位件下。

?不能將接點放在距線束分支小于50mm處，因?yàn)閺澢幍膽?yīng)力可能會破壞接點。

?不能將接點放在距定位件小于50mm處，50mm應從接點側的定位件外端邊緣算起，而不能從定位件的貼合中心算起。

?同回路中的接點間距不能小于50mm。同線束中的兩個非密封接點的壓接中心的間距不能小于50mm，因?yàn)榻狱c(diǎn)膠帶可能會從接點處滑落而將其暴露在易與其他接點相接觸的位置，若此情況無法避免，請改用涂膠熱縮管。

?當接點是用膠帶包纏而非涂膠熱縮管時，線束中相近的接點間會通過膠帶相互摩擦，或從接點膠帶處滑脫。

?接點距連接器尾部不能小于100mm。

?不許在距密封型插件端子1米內放置非密封的接點，以防止水沿導線進入接點。

?無論何時都不能將接點裸露于外。

?盡量避免接點放于濕區。

?避免將接點放于可能會接觸到化學物品或有液體飛濺（如發動機液及其添加劑、蓄電池液及制動液等）的地方。

?接點應放于線束主干上。若主干空間不足或需綜合平衡各方因素時，方可酌情考慮放于分支上。

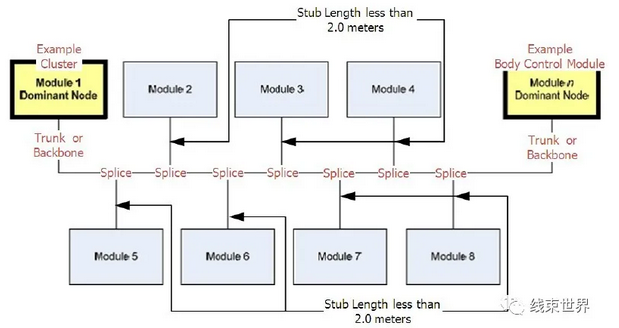

?接入CAN回路的單根導線，其最大長度須小于2米，要與系統工程師最終商定。

確定接點在整車中的位置，須與3D CAD工程師一起。

?

接點所放位置引起的線束直徑增加，不許超過其在CAD模型中的要求。

?

接點兩端應平衡，即有相同導線數或僅差1個，如2個對2個、2個對3個、3個對4個等。

?

一個接點所接回路最多為8-10個。

線束工廠，都應有實現0.13mm2的銅包鋼導線接點的能力

若存在易熔線，接點間或接點與壓接端子間應有150mm的距離。

可向負責領導咨詢所有的制造與包裝（物流）情況，以便提取與接點位置相關的信息。

?

避免高壓線中有接點。

?

這些規則和指南不能代替我們顧客的要求。

?

6?? 線束可制造性設計

當在整車環境下，用3D CAD工具設計和布置線束時，必須考慮其可制造性。

?

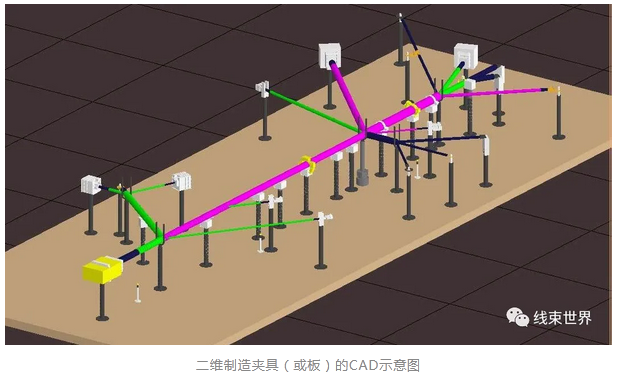

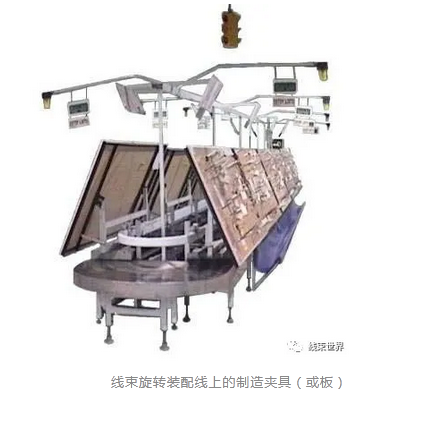

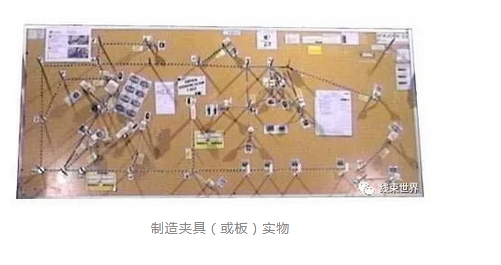

線束3D CAD模型決定了其尺寸、形狀及最終在車內安裝位置的貼合性。雖然線束是通過3D設計，但卻是在2D的制造板或夾具上制造的，故整個設計過程都需考慮線束的可制造性。

需考慮的內容如下：

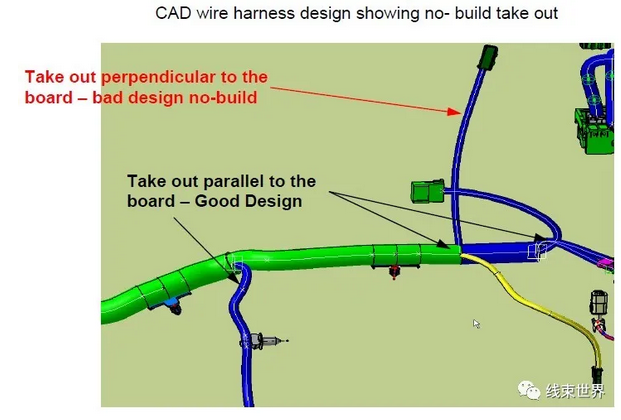

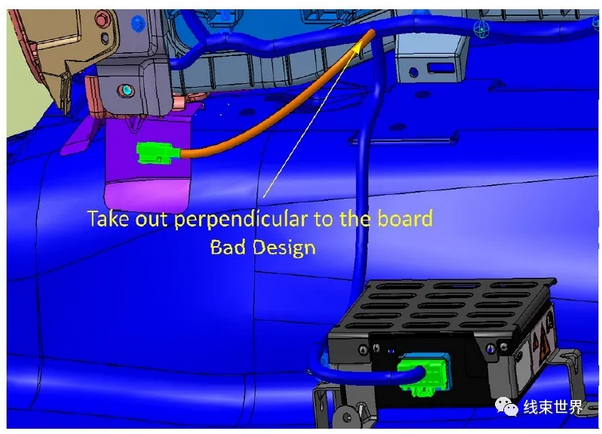

?分支不可直接從夾具處分出，也不可沿垂直于制造板方向分出。

?直接（或含扎帶）引至連接器的分支距相鄰類似分支應不小于60mm，以便于包裹物手工包纏和在電檢臺上固定。

?兩扎帶相鄰的外邊緣的間距應不小于50mm，以便于在制造板上用定位叉固定。

?從扎帶邊緣到標記或標簽的距離不應小于30mm。

?一個分支點處的分支數不應超過4個，以便于膠帶手工包纏。

?分支至少應長150mm，若小于150mm則不易用膠帶包纏和在電檢臺上固定。

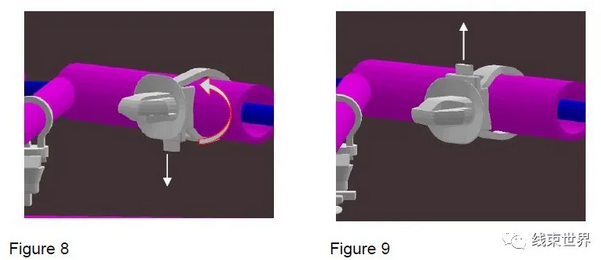

?不應將扎帶的捆扎伸出端朝向板面而背對操作工，因?yàn)槎嘤嗌斐霾糠中璨脺p，若朝向板面則不易操作。扎帶錯誤朝向見圖8所示，扎帶正確朝向見圖9所示。

?定位件距套管或波紋管外邊緣至少應為30mm，該距離是到定位件的外邊緣，而非其匹配接觸面的中心。

?扎帶朝向應平行于制造板，因該方式即便于線束制造，又可保持在車內安裝的最佳狀態。

?當與支撐件/扎帶相鄰的分支點較大或分支數較多時，我們需特殊考慮。其常用圖示表達并非總能與實際制造情況相一致。若扎帶距該類分支點小于75mm，在制造時需用到特殊工具，故需盡量避免這種情況發生。

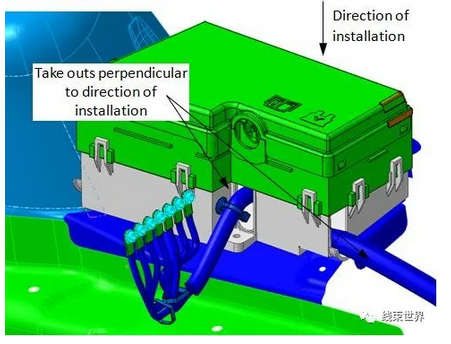

?當進行電源分配中心、匯流條式電氣中心或其他硬線連接件布置時，它的引出分支方向應與其安裝方向相垂直。

7?? 同步MCAD信息至ECAD

我們的許多客戶都要求，ECAD數據與MCAD模型交互或同步

?

要注意，當一條線上有多個相同的連接器時，則必須進行ECAD與MCAD的交互。

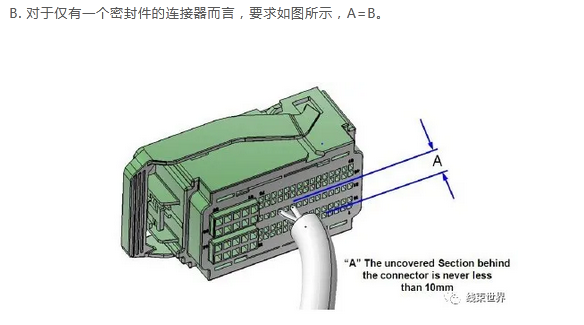

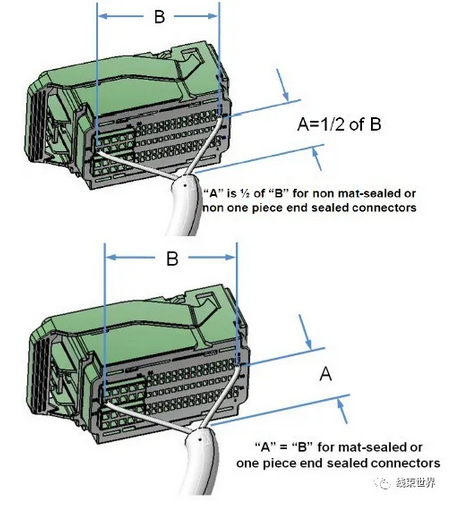

對于非密封或僅有一個密封件的連接器而言，連接器后端的最外緣孔到線束分支的導線長度，應為連接器寬度的一半，即尺寸A=1/2 B，且其應距連接器后端面至少10mm。

導線長度距連接器尾端如圖所示不應小于10mm。

?

導線長度距連接器尾端如圖所示不應小于10mm。

8?? 成品的安裝設計

當線束被安裝到整車或如座椅、頂蓬、門飾板等總成件上時，需考慮：

?沿重力方向最易安裝。

?不允許操作者進入車內安裝線束或進行線束連接器與設備對接。

?所有設備都應在車上可靠固定，以便于可單手操作連接器對接。

?不允許操作者拿起設備去與線束對接。

?線束與設備連接，線束間插件對接等操作必須是可視的。

?裝配線束時，不允許有進出車輛的個人行為出現，在車外 “一臂”的距離內應能安裝主干線束， “一臂”距離約有400mm。

?操作者在進行裝配操作時應手不過頭。

?不允許操作者彎折和扭曲自己，進行線束裝配或連接器對接。

?

確保足夠有效的手操作空間，以進行手工操作或桿鎖連接器操作。許多主機廠都有包含手腳的CAD人體模型，將這些人體模型、線束數模及周邊幾何體在三維環境中整合在一起，在所有邊界條件完整的狀態下來充分驗證線束設計的有效性。

?

當進行大電流緊固系統的建模，需要一個件（如螺栓、螺母或其他）作為附屬去裝配時，需與主機廠的緊固件團隊和制造團隊溝通，以選擇適合的緊固件和確定緊固要求。若緊固件或緊固要求選擇不當則易造成連接失效而導致短路。這些緊固點需在DFMEA中明確說明。

?

9?? 接地規定和接地端子

規定:

?螺栓接地-使用帶防漆保護罩的M6或M8的焊接螺栓。

?螺母接地-使用帶M6或M8的焊接螺母或自攻螺釘。

?

端子:

?單壓-對明確要求或大線徑回路最適用。

?雙壓或多壓-減少接地端子數量，避免在接地點處有多個端子疊壓。

?互鎖-一種線束級的復雜結構方式。

?超聲波焊接-可將超過20個的回路焊在一起進行接地，以減少接點數量。

?

接地端子選擇標準

1 系統需求:

?明確要求（專用）或未做規定（一般）

?回路數

?線徑大小

?

2 車輛接口需求

?規定的類型與尺寸

?在同一點共搭接地

?防旋轉

?除漆

?抗腐蝕

?密封

?

3 高壓接地端子

?搭鐵端子應加鍍層，以防止電腐蝕和磨損，首選鍍層為鍍鎳。

?貼合面（即匯流條）和緊固的壓接面，應與環形接地端子內外徑相匹配，以保證其所需的最大接觸面積。

?對持續電流、峰值電流、占空比驅動電流回路，需經分析來確定與其適配的環形端子。

?當兩個及以上的不可互換的接地端子固定在同一點時，應對端子設計“鍵槽”以防錯。

?

10 靜態和動態間隙要求

線束裝配路徑-靜態/動態-要求描述：當線束裝配路徑鄰近運動件（如皮帶、風扇、座椅、電纜，包括橡膠電纜、發動機和車身凸出物等）和靜止件時，零部件與相鄰線束間應保有最小的間距。

注：這些要求必須滿足表標稱設計要求。

?

若不能滿足核查清單中的要求，應明確評估其風險，將可能的附屬需求在DFMEA中記錄并按它來處理。
