淺談座椅線束的設計規則

來源：?作者：?2021-05-27 10:25

座椅線束總成及其活動性線路首先應依據客戶標準對其功能的主架構進行測試實驗。

由于環境空氣是被污染的，因此建議把座椅弱電流功能的各連接點（熱爆連接和電子控制盒）布置在主氣流之外，以避免對各觸點和壓接點的氧化。

要點：建議對各相互連接點和固定在支架（支架本身被固定在前橫梁上）的各正極固定點進行組合。

建議的走線和夾接方式

B1:靠背和坐墊之間的活動性線路

B2:?導軌和車身之間的活動性線路

B3:?坐墊和抬高和翻轉（如果有此功能）導軌之間的活動性線路

?正極固定點

線路 B1：

第一個正極固定點位于靠背的骨架上。

第二個固定點位于坐墊的骨架上。

我們建議不在坐墊的可能變形B的部分上進行固定，因?yàn)橛欣旄麟娋€直到斷裂的風險。

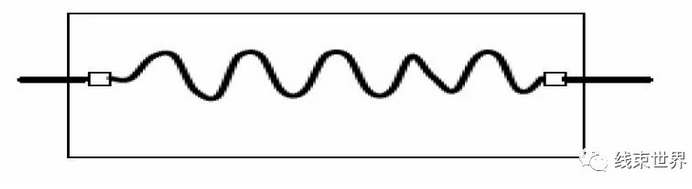

如果此走線形式被選定，它應被作為一個活動性線路來處理（在兩端夾接，其長度足夠消化掉坐墊的各種變形（見下圖）。

線路 B2：

相互連接點位于底版（或橫梁）上。

其優點是：在座椅外便于連接（更少的質量缺陷風險），并且沒有由于各種垂直壓力的應力（緩沖墊）造成的故障。

其缺點是：應在地毯上遮蓋和保護相互連接點（密封插接，如果有潮濕風險）。

第一個正極固定點位于固定件上（底版、橫梁或固定導軌）。

第二個固定點位于活動部件上（活動導軌/座椅的一體式支架）。

線路 B3：

此線路僅適用于帶有抬高和/或翻轉功能的座椅（3 門車、公司….）.

第一個正極固定點位于坐墊的骨架上。

第二個固定點位于導軌上。
