當前位置： 首頁>技術文檔> 線束工藝 >電測臺設計原則及型號規格說明

電測臺設計原則及型號規格說明

來源：?作者：?2021-05-27 11:36

目的：確保合理的電測臺設計

步驟：

1、分析圖紙和圖紙上附帶的所有工程更改

a.了解圖紙是否有特殊測試需求，如高壓測試、泄露測試、激光噴碼等；

b.根據圖紙分析結果，對于電測臺利用率（=電測工時/節拍/最大操作人數）小于等于50% ? 的Family考慮合并點測試，以減少投資和場地面積。合并后電測臺利用率需不大于90%，且合并的Family數量不能超過4個。例如：線束結構相似的Family，如左右門線束；小線束，如冷卻風扇線束和后窗除霜線束等。

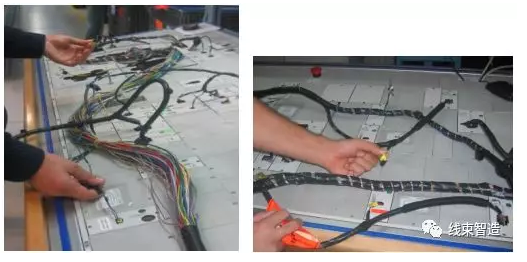

2、選擇電測臺類型：工裝電測板或者工裝板加電測試臺

選擇是否應用工裝電測時，主要考慮以下幾個因素：

① 塑件總數不超過15個

② 分支長度不短于100MM

③ 若分支點間距＜200MM，每個分支點的同側分支數量不超過2個

④ 若分支點間距＞＝200MM，每個分支點的同側分支數量不超過3個

具體選擇時，可以根據項目信息分析不同方案的制造成本（人員成本、場地成本、設備投資），選擇制造成本較低的方案。

3、選擇電測Holder類型：氣動鎖定式或者機械鎖定式

以上2種Holder的主要差異如下：

（1）機械鎖定電測試Holder在從Holder中取出塑件時需要手動掰開鎖扣，不能自動釋放。氣動鎖定式電測試Holder可以自動釋放。

（2）機械鎖定電測試Holder在測試鎖片或者塑件卡釘時需要手動觸碰測試，不能自動測試。氣動鎖定式電測試Holder可以自動測試。

（3）機械鎖定電測試Holder一般會高出臺面。氣動鎖定式電測試Holder會嵌入臺面。

具體選擇時，可以根據項目信息分析不同方案的制造成本（人員成本、場地成本、設備投資），選擇制造成本較低的方案。

4、制作短試樣，然后定義電測臺Holder技術要求，并下發Holder訂單

（1）制作短試樣，需要包含所有圖紙上要求的附件。并填寫Holder制作要求信息表（零件號、孔位數、Holder類型、零件類型、外帶附件信息、項目號）

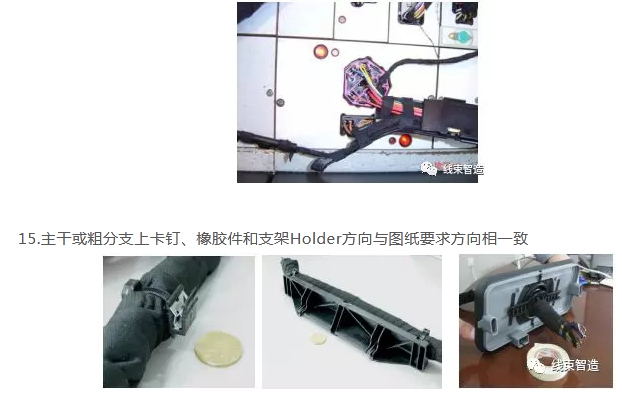

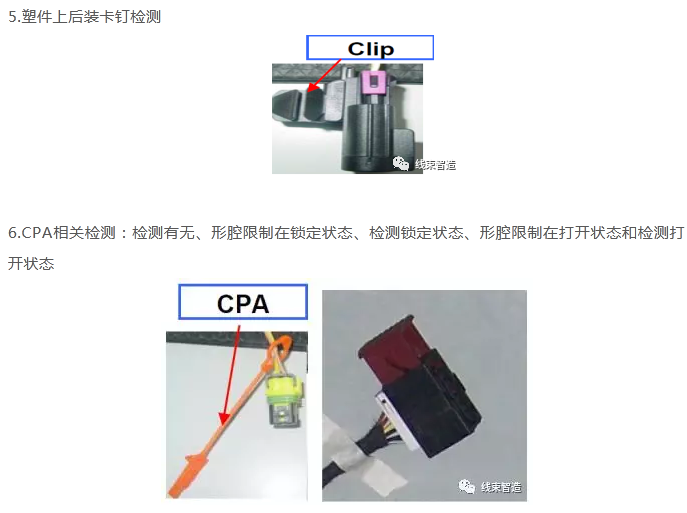

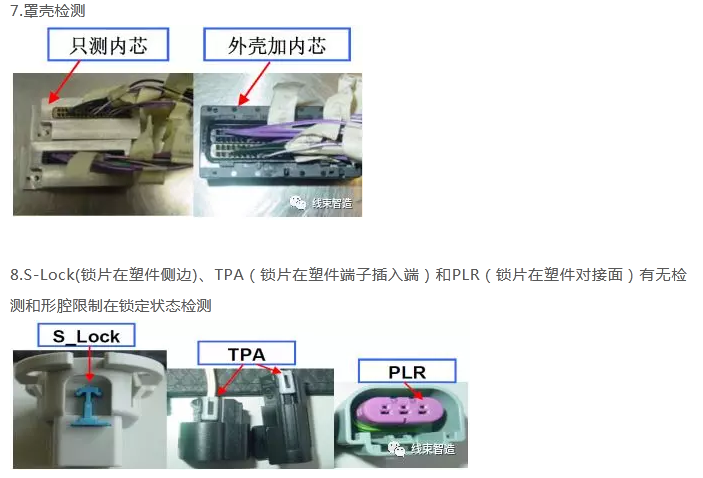

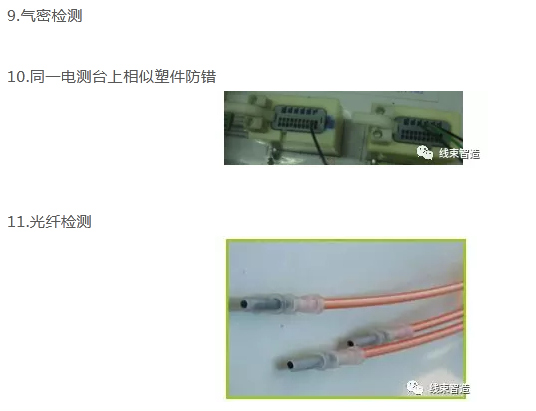

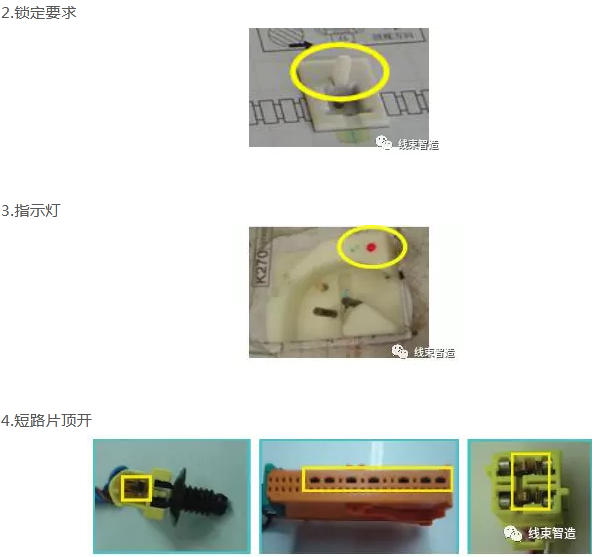

（2）召集相關部門進行填寫Holder制作要求信息表，需要確認的Holder技術包含但不限于以下功能：

1.回路的通斷性

12.保險絲、二極管、燈泡等的存在性或位置檢測

13.端子不到位測試

14.使用合并Holder（同一分支點出來的密集分支，無足夠空間安裝分開的Holder）

確認完成后填入Holder制作要求信息表

5、制作工藝樣線，然后定義電測臺參數，并下發電測臺訂單

（1）制作工藝樣線并通過質量驗收。對于PN的線束，工藝樣線需要是全功能樣線（包含所有回路和物料）；對于KSK的線束，工藝樣線需要是包含所有模塊的回路的樣線。

（2）制定電測臺布局。生計需要準備多種電測臺布局方案，最終方案需由項目團隊決定，并存檔。具體原則如下：

① 樣線分支布置方向需要與圖紙方向保持一致

② 相同或者相似的塑件在同一個區域的需要分開布置來放錯

③ 線束盡量不要在主干或者粗分支上打彎

④ 對于C型電測臺，占重量較大的粗分支及塑件布置在水平臺面上

（3）定義電測臺框架類型，具體選擇方法如下：

① 操作寬度=＜500MM且操作人數＜=2人，選B型電測臺（如Door小線）

② 操作寬度在500MM~700MM且操作人數＜=3人，先用C型電測臺（如Eng和IP等大線）

③ 操作人數＞=4人時，選用D型電測臺

（4）定義測試儀類型和位置

① 計算線束的測試點數：含所有電測試中需要測試的項目，其中塑件時按照孔位數量來計算的，1個卡釘要計算2個點。一般評估時要留一些余量，方便后續工程更改。

② 選擇電測試儀，測試儀點數要大于線束的測試點數。

③ 對于A、B、C型電測臺，測試儀需要居中放置于電測臺上；對于D型電測臺，測試儀需要放置在電測臺一側平臺上并朝向操作人員。

（5）定義打印機、掃描槍、直觀圖、工藝文件、空氣槍和防塵罩的需求及位置。

① 打印機和掃描槍位置一般定義在靠近線束標簽粘貼處。

② 對于A、B、C型電測臺，直觀圖和工藝文件可放置于測試儀旁或上面；對于D型電測臺，直觀圖和工藝文件放置于測試儀上的直觀圖架子上。

6、電測試臺型號規格：

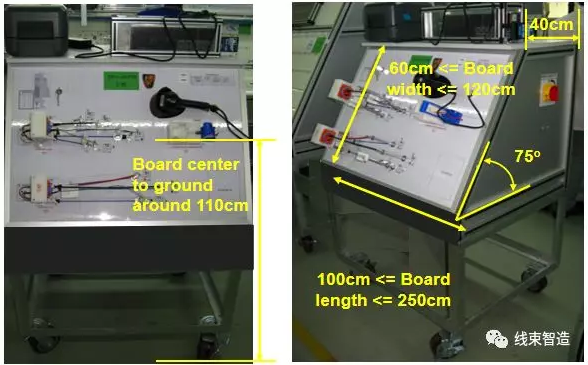

A型電測臺：

適于工裝電測板，可配EWT或EHV測試儀。測試儀和打印機可放于箱內或者箱上中間位置，打印機靠近線束標簽粘貼位置放置。

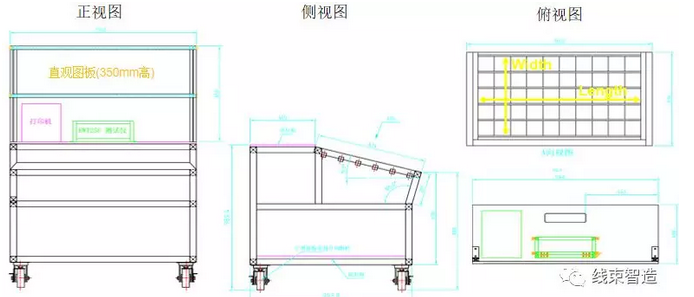

B型電測臺：

適用于操作寬度=

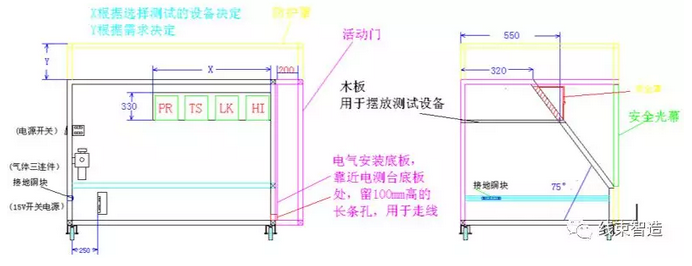

如果測試臺不僅包含常規電測試，還包含泄漏測試和高壓測試。則需要按照電測試設計部門的要求增加防護罩、電氣安裝突臺、安全罩和安全光幕等。

B型電測臺可配板式或臺式電測試holder，以及EWT或EHV測試儀。測試儀和打印機放置于測試箱后部平臺處，測試儀放置在正中間，打印機靠近線束標簽粘貼位置放置。直觀圖放置于測試儀上面。

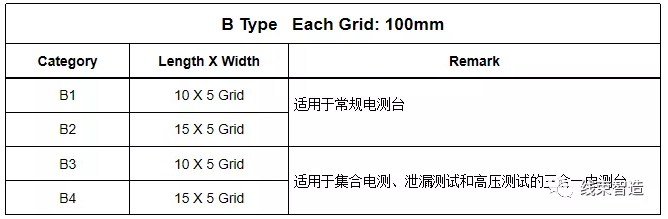

可選規格如下：

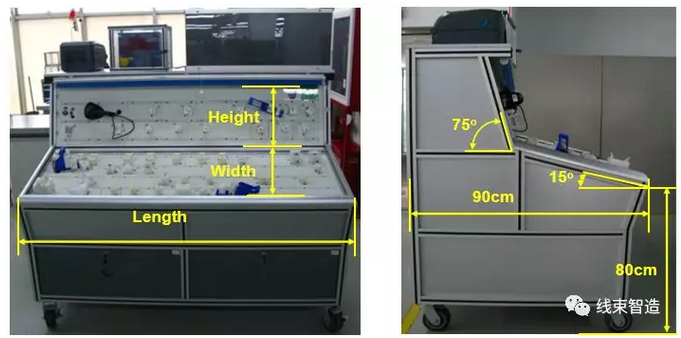

C型電測臺：

適用于操作寬度在500mm~700mm且操作人數

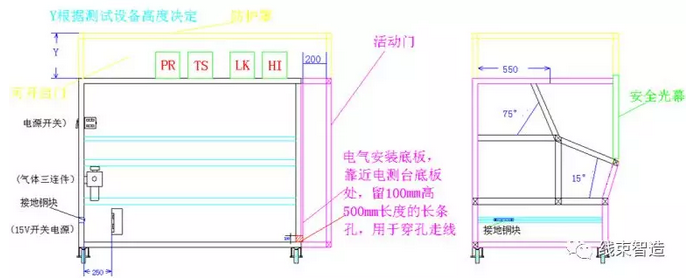

如果測試臺不僅包含常規電測試，還包含泄漏測試和高壓測試。則需要按照電測試設計部門的要求增加防護罩、電氣安裝突臺、安全罩和安全光幕等。

C型電測臺可配板式或臺式電測試Holder，以及EWT或EHV測試儀。測試儀和打印機均集中放置在測試箱頂部，測試儀放置在正中間，打印機靠近線束標簽粘貼位置放置。直觀圖可放置于測試儀旁邊或者上面。

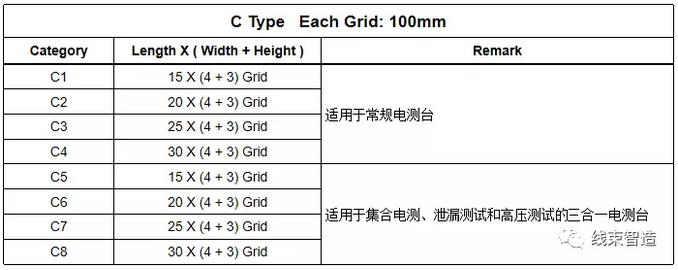

可選規格如下：

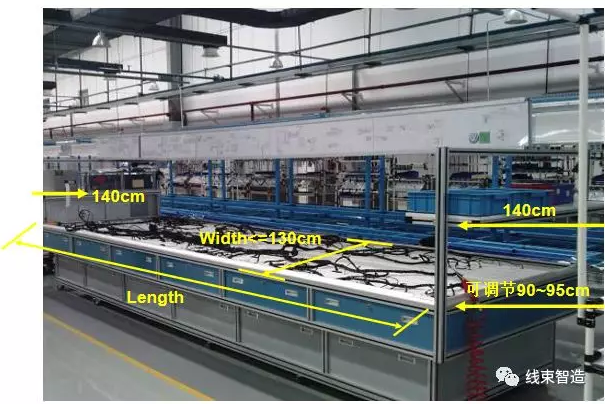

D型電測臺：

適用于操作人數>=4人的線束測試。

D型電測臺可配板式或臺式電測試holder，以及EWT或EHV測試儀。測試儀和打印機均集中放置在測試臺上部平板處，靠近線束標簽粘貼位置的一邊。直觀圖位于測試臺的上部，頂部高度不超過2000mm。

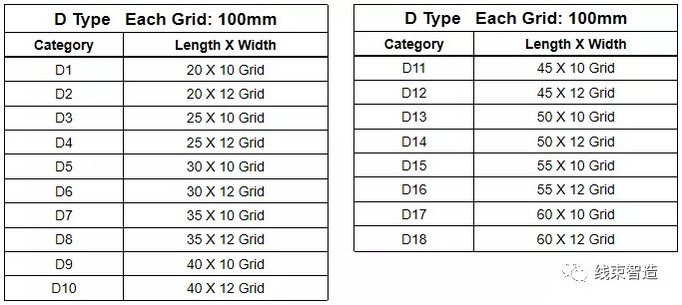

可選規格如下：
