如何做好一個合格的熱縮產品

來源：?作者：?2021-05-27 12:40

熱縮管，又可稱為熱縮套管、熱收縮管等等，熱縮套管是一種具有高溫收縮、柔軟阻燃、絕緣防蝕功能的絕緣套管，熱縮管是由輻射多聯高分子聚合物組成，它受熱之后的收縮緊密的包裹線纜接頭，從而達到了絕緣、密封與防護目的。一般用于接地搭鐵和線體連接點上，起到保護，密封，絕緣的作用。




材料性能

力學性能：拉伸強度；斷裂伸長率

電性能：體積電阻率；擊穿強度

阻燃性能：氧指數

耐介質性能：耐油；耐酸堿；耐溶劑

耐溫等級：熱老化；熱沖擊；低溫沖擊

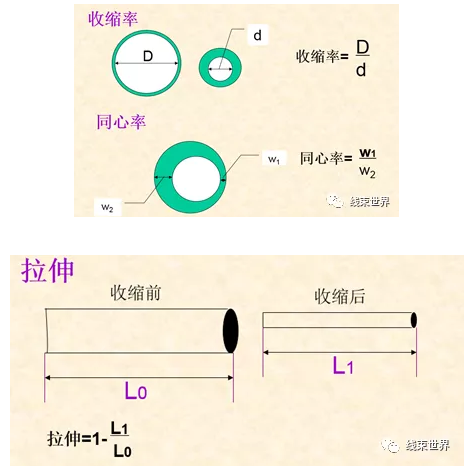

產品性能：（收縮率、同心率、拉伸、內徑、壁厚）



一，合格熱縮管的檢驗要求

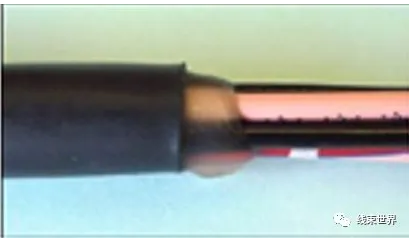

1，單端熱縮要求

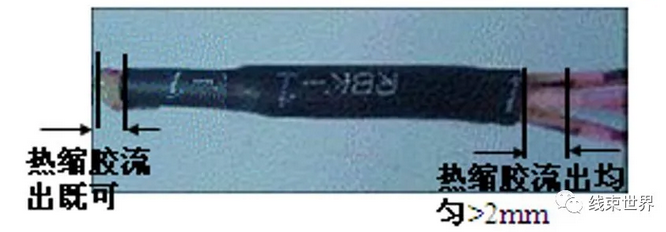

焊接頭的位置在距離熱縮管頂端8-13mm


a, 熱縮管表面光滑平整，熱縮管無裂紋裂口，切口或洞


b, 熱縮管頂端的熱縮膠流出即可

c, 有導線一端的熱縮管的熱熔膠流出均勻（大于2mm）

d, 如使用的是透明熱縮管，熱縮后館內不能有目視可見氣泡


注：如熱縮后出現喇叭口，流膠不夠等情況下，允許再熱縮一次（且只能熱縮一次），熱縮后必須符合檢測要求，如仍不能符合檢測要求，作報廢處理（適用于單端和雙端熱縮）


2, 兩端熱縮管要求


a, 超聲波焊接頭在熱縮管中間


b, 熱縮管表面光滑平整，熱縮管無裂紋裂口，切口或洞

c, 熱縮時間準確，膠水流出均勻（大于或者等于1mm）

d, 如使用的是透明熱縮管，熱縮后管內不能有目視可見氣泡



二，熱縮可接受范圍

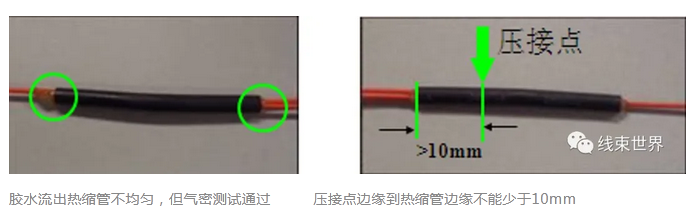

1，熱縮后熱縮管頂端流膠不均勻，但不可見線芯


2，流出的熱熔膠表面有燒焦現象，但不可比此圖更加嚴重


3，導線外皮變色，無燒焦的黑黃色出現


4，導線外皮輕微的燙傷，但嚴重度不能超過此圖

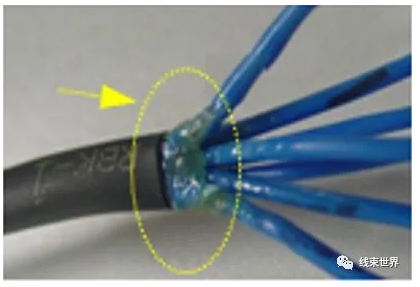

5，有明顯膠球，但是膠水覆蓋到熱縮管邊緣



三，不合格熱縮產品

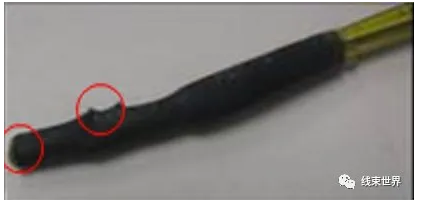

1, 熱縮時絕緣皮有尖角或是線芯刺破熱縮管

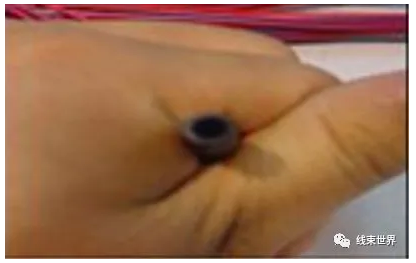

熱縮管頂端未流膠，并且可見線芯（針對單端熱縮情況)


2, 熱縮管有燒傷

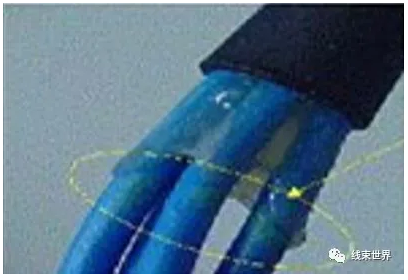

3，?熱縮后有空洞出現

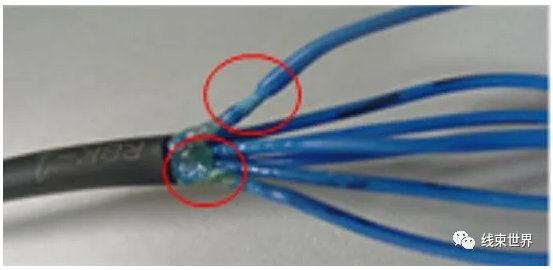

4，熱縮時將絕緣皮熱壞，絕緣皮厚度變薄，破損，燒焦或者發白

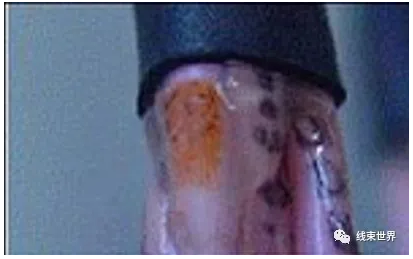

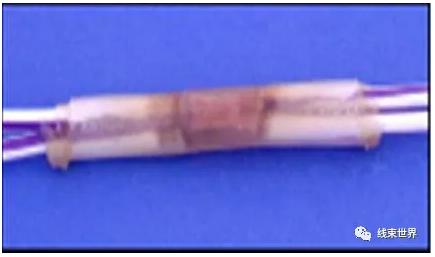

5， 透明熱縮管受熱過度（表面顏色無變化）

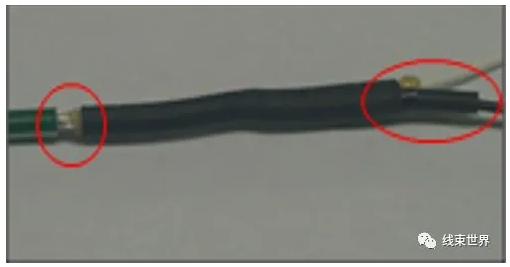

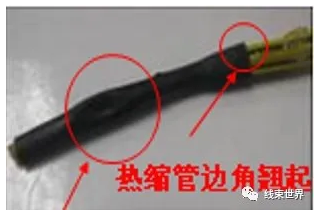

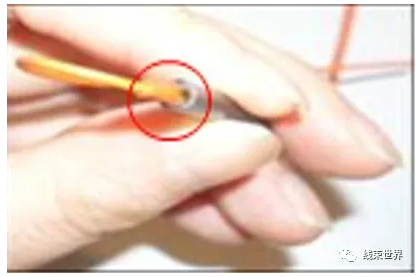

6，熱縮后芯線外露，或是內里熱縮管外露

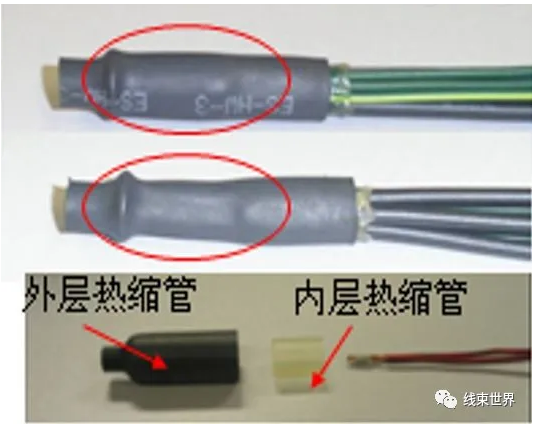

7，雙層熱縮管的產品，內層熱縮管漏放，壓接點區域有明顯凹陷

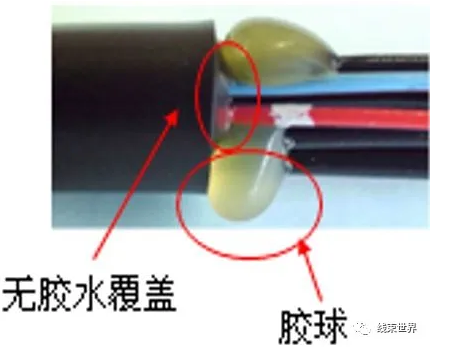

8，有明顯膠球，而且膠水沒有覆蓋到熱縮管的邊緣

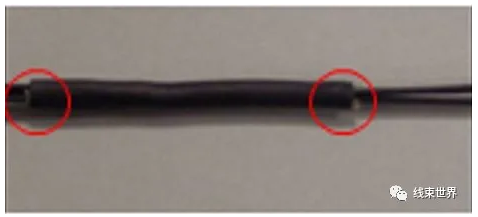

9，熱縮膠水未流出或者未達到1>mm（雙端熱縮產品）

膠水流出未大于或等于2mm（單端熱縮產品）


四，熱縮順序

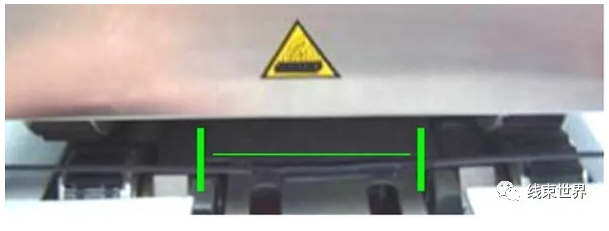

1，用熱縮機，將鉸接點放置在熱縮管中間，再放到綠線位置熱縮

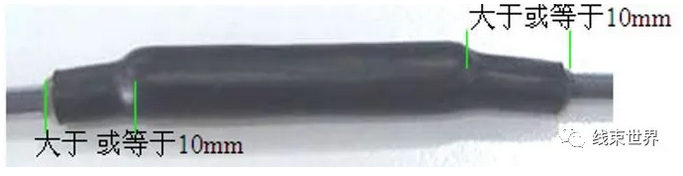

2，黑色管熱縮好后，必須冷卻10min以上。檢測熱縮管末端于鉸接點末端是否大于或者等于10mm。

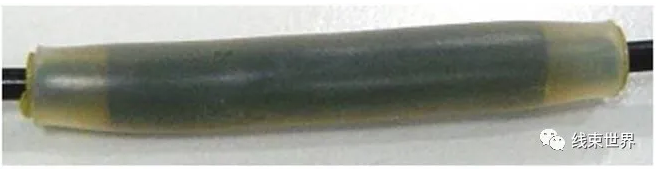

3，透明管熱縮后，需要完全覆蓋黑色管



五，熱縮管的使用方法：


1、準備材料，首先了解電纜直徑的大小，或者是長度與寬度計算出相對應的直徑，選擇直徑稍大于電纜直徑的熱縮管。

2、清除電纜上的毛刺、尖角，以防在回縮過程中刺穿熱縮管造成開裂，必須預先用快干型清洗劑，清洗電纜連接部分的油污，雜質，保持干凈。

3、計算需要包裹的長度截取相應長度熱縮管，切割熱宿管時，切口應整齊、光滑，不得產生毛刺或裂口，以避免加熱收縮時產生的應力集中，沿裂口蔓延。

4、將熱縮管套入電纜一端，將套好的熱縮管移動至合適的位置，對于有彎電纜，要將彎角處的熱縮管整理好，以防產生皺紋。

5、加熱的工具一般是使用熱風槍、烘箱或者吹風機，在加熱過程中要從左到右或者從右到左的單方向加熱，也可以從中間向兩頭加熱，避免空氣留在熱縮管內，收縮后緊緊的包裹著電纜，不可過于靠近套管表面或集中在一處加熱，否則會產生薄厚不均或燒傷套管。


六，注意事項：

1、熱縮管與加熱設備不要靠的太近，必須注意火與熱縮管的距離，即4~5cm均勻移動，在加熱收縮時，不要超過熱縮管的耐溫上限，對于熱縮管，溫度超過耐溫上限，會使我們的產品發生“融化”的現象，會回歸到初始狀態。


2、選擇合適的加熱工具，加熱烘烤的時候火焰的外焰與熱縮管表面成45度角，一定要注意來回移動使熱縮管整體受熱，要從一端慢慢的向另一端，加熱要均勻，避免氣泡，保證熱縮管收縮后的外形，待冷卻后進行修整。

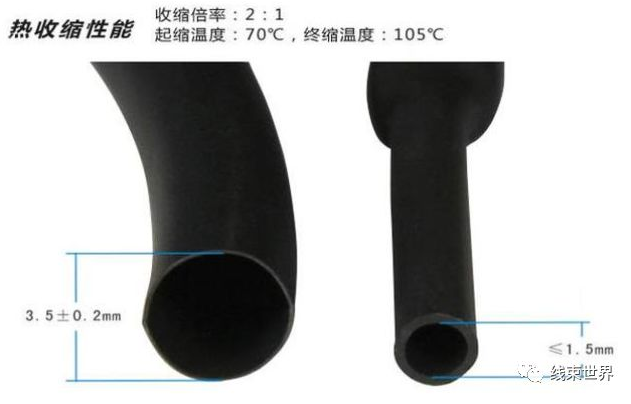

3、熱縮管有不同的熱縮倍率，熱縮管的規格一般是指套管收縮后允許的最大內徑與收縮倍率相乘的積。如熱縮管收縮比率是2:1，也就是說可以選比自己產品直徑大一倍的熱縮管來使用。比如被套物體直徑是20mm，我們最大可以選擇直徑40mm的熱縮管使用。


4、對于線材等直線物體，選擇產品外徑相大小的熱縮套管規格即可；電站、電器柜等母排的防護需選用母排熱縮套管；對密封有要求的選用防水熱縮管。
