注塑機結構分析及其工作原理（連載二）

來源：?作者：?2021-05-31 10:22

（二）合模部件

合模部件是注塑機的重要部件之一，其功能是實現啟閉運動，使模具閉合產生系統彈性變形達到鎖模力，將模具鎖緊。

對合模部件的要求：

①??? 動范本的啟閉模運動要高速、平穩、靜音；

②??? 合模機構必須達到額定鎖模力要求，可靠地鎖緊模具；

③??? 合模部件有足夠的裝?？臻g和范本行程；

④??? 動范本運動要可靠安全，保護人身與模具安全，設置雙重保險；

⑤??? 合模部件及其模具有足夠的強度和剛性。

合模部件由合模架、合模機構、調模裝置、保護裝置、頂出裝置等組成。

1．合模機構

合模機構有液壓式、機械式和機械-液壓復合式。下面對我廠注塑機的合模機構做一下介紹。

（1）液壓曲肘連桿式

屬機械-液壓復合式，其結構特點是液壓缸通過曲柄連桿機構驅動模板實現啟閉模運動，充分利用了曲柄連桿機構的行程、速度、力的放大特性和自鎖特性，達到快速、高效和節能的效果。常用的液壓曲肘連桿式形式有：雙曲肘內翻式、雙曲肘外翻式、撐肘式、單曲肘擺缸式和單曲肘掛缸式。

我們所用的是雙曲肘內翻式，如圖9所示。這種形式的動作原理是：啟閉模時，合模缸1進油，活塞桿推動雙曲肘連桿機構5帶動動范本6及其模具實現啟閉模運動；模具接觸時，曲肘連桿5處于未伸直狀態，在合模油缸1推力作用下曲肘連桿機構5產生力的放大作用，使合模系統發生變形，直至曲肘連桿5伸直進入自鎖為止。模具接觸時連桿未伸直的程度是通過調模裝置與合模油缸相配合，按工藝所要求的鎖模力來調整的。

1-合模油缸；2-調模裝置；3-后范本；4-拉桿；5-曲肘連桿；6-動范本；7-定范本；8-頂出油缸；

（2）直壓式合模

此種結構的特點是其開關模動作及鎖模動作都是通過油缸直接作用完成的。移模速度和合模力的大小分別由活塞桿的移動速度和活塞產生的最大軸向力確定。

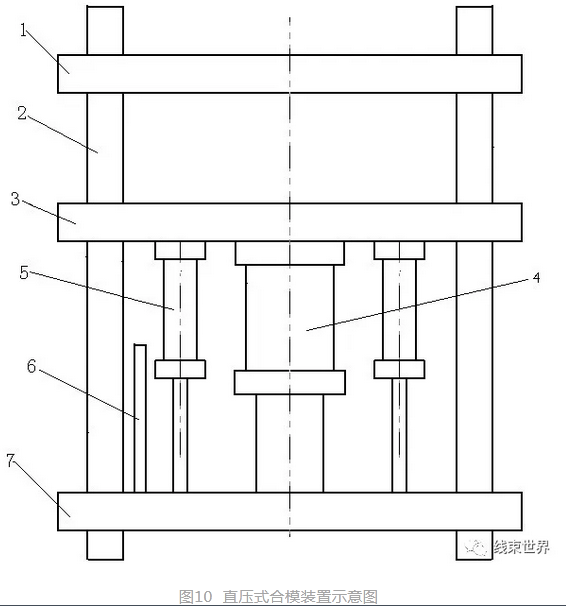

1-上范本；2-拉桿；3-下范本；4-鎖模油缸；5-移模油缸；6-電子尺；7-底板

這種結構的工作原理是：開關模時，移模油缸5進油，推動活塞桿，從而帶動拉桿及動范本運動，實現開關模動作；進入鎖模狀態后，鎖模油缸4進油，在油的推力作用下產生大的鎖模力，通過鎖模油缸活塞桿對底板7的力的作用而壓緊模具，實現鎖模。

（3）直壓式與肘桿式的比較

①直壓式合模力F = P油缸×S油缸，故調節合模力較容易，但壓力確定后，如PMAX=140Kg/cm2，故不允許超載。而肘桿式注塑機是通過連桿機構的力擴大以后產生的，故通常情況下可以超載10%以上。

②由于結構關系，通常情況下直壓式的容模量大于肘桿式，特別適用于深容器產品。

③肘桿式剛性比直壓機剛性好，因為高壓鎖模時，肘桿式是全部鑄鋼變形后產生的，合模力當剛要超載時，因為液壓油與鑄鋼的彈性模量差10倍左右，故同樣要產生飛邊情況下，肘桿式注塑機產生的飛邊要小得多。

④肘桿式注塑機由于合模力是通過力的放大作用產生的，且高壓鎖模后，在注射、保壓過程中可卸壓，而直壓式在注射、保壓過程中始終高壓保持，且直壓式合模油缸直徑遠大于肘桿式，故肘桿式較省電。

⑤肘桿式合模機構都是通過連桿機構產生合模力，故要有高的模板平行度及長的壽命，其所要求的加工精度較高，且零件較多，成本較高。而直壓式是通過合模大油缸產生合模力，幫其密封存要求較高，隨著時間的推移，較易磨損，產生泄漏后，合模力會下降。

2．合模架的組成

合模架是合模部件的基礎部分，主要由4根拉桿、后模板、動模板、定模板及拉桿螺母組成的具有一定剛度和強度要求的合?？蚣?。動模板在移模裝置的驅動下，以拉桿以導向，實現啟閉模運動。因此，4根拉桿與3塊模板的材料、結構尺寸，拉桿之間的平行度與3塊模板垂直度都有較高的要求。

1）范本

后模板、動模板和定模板是合模部分的重要零件，后模板和頭板通過拉桿組成合?？蚣埽⑹綑C是底板和動范本形成合?？蚣埽ｆi模后，動、定范本在鎖模力的作用下，將模具鎖緊并使其產生壓縮變形，與此同時，3塊范本將發生彎曲變形，范本中部將產生撓度。模板的結構，尺寸，材料，彈性模量將直接影響合模系統的強度、剛性，最終影響到鎖模力。

2）拉桿

拉桿又叫格林柱，拉桿是合模裝置的又一主要零件，除與模板組成剛性框架外，還兼有導柱功能，使二板在上滑動，因此要求有較高的幾何精度、尺寸精度、4根拉桿的同步精度、光潔度及耐磨性能。而且合模系統作用時拉桿受到非對稱循環應力的作用，將受疲勞極限的考驗。

3．調模裝置

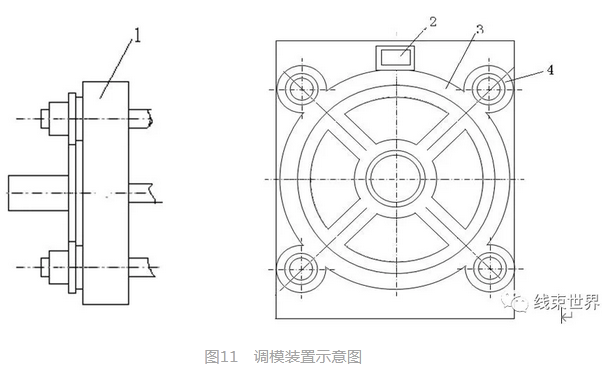

如圖11所示，調模裝置主要由液壓馬達、齒圈、定位輪、調模螺母的外齒圈等組成，均固定在后模板上。

1-后范本；2-液壓馬達；3-大齒圈；4-后螺母

調模裝置設在后模板上，其動作原理是：當調模時，后范本1連同曲肘連桿機構及動范本一起移，調模時4只帶有齒輪的后螺母在大齒輪3驅動下同步轉動，推動后范本及其整個合模機構沿拉桿向前或向后移動，調節動模板與前模板的距離，根據允模厚度及工藝所要求的鎖模力實現調模功能。此種結構緊湊，減少了軸向尺寸，提高了系統剛性。

各齒輪與齒圈的嚙合精度，調整螺母與拉桿端螺紋的配合精度及運行的同步精度，將影響調模的靈活性、調模誤差、調模精度。

對于直壓式合模機構，動、定模板間的距離可以通過移模油缸活塞桿進行調整，沒有專門的調模裝置。

4．頂出裝置

頂出裝置要有足夠的頂出力，頂出速度，頂出次數和頂出精度，是在頂出油缸的作用下作頂出動作。

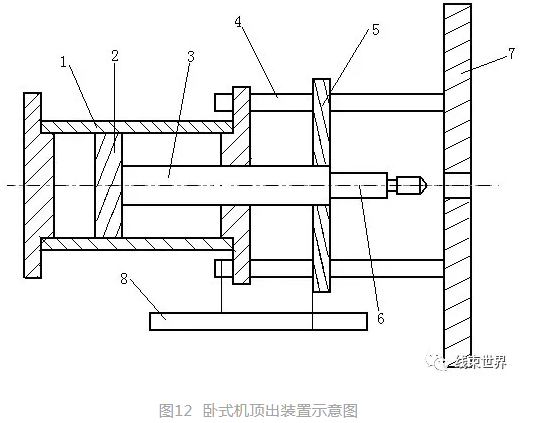

在我廠用的臥式機中，頂出油缸是通過導桿固定在動模板上的。如圖12所示，其主要的由頂出油缸和頂出桿組成，油缸為雙作用活塞式油缸。

1-頂出油缸；2-活塞；3-活塞桿；4-導桿；5-頂出板；6-頂出桿；7-動范本；8-電子尺

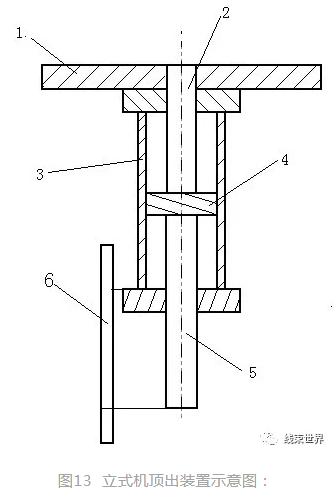

我們用的而帶有滑板的立式合模機構的頂出油缸是雙作用活塞桿式的，其示意圖如圖13：

1-滑板；2，5-活塞桿；3-頂出油缸；4-活塞；6-電子尺

在圖13中，活塞桿2同時又起頂出桿的作用。

評順注塑機的頂出油缸是置于鎖模油缸內的一個雙活塞作用式油缸，其活塞桿同起到頂出桿的作用。

5．合模部件的精度

合模部件的精度要求從合模部件裝置分析可知：合模部件裝配后置于機架上，應保證與注塑部件中心高度一致或垂直。鎖模后動模板與定模板鎖緊模具，因此，兩模板經調整后應高度平行。為保證鎖模力作用在中心在線，要求鎖模油缸、調模裝置與尾板、二板、頭板組成的合?？蚣艿闹行木€保持一致。3塊范本拉桿孔的平等度與其平面的垂直度，各孔的同心度，以及孔本身的尺寸精度及幾何精度，對裝配精度都將產生重要影響。曲肘連桿機構頂角各孔之間的相對位置精度，孔的同心度，孔與其端面的垂直度，孔本身的尺寸精度，幾何精度，對曲肘連桿機構的運動中心與油缸的同心度將產生重要影響。
