淺談汽車啟動機電瓶線設計

來源：?作者：?2021-05-31 13:29

車輛啟動性能尤其是低溫啟動性能是衡量一款車是否合格的重要因素。影響啟動性能的因素很多，比如環境溫度、蓄電池容量、起動機性能、燃油溫度、海拔高度等。當起動機回路壓降過大時，由于影響了起動機的功率，同樣會對啟動性能造成較大影響。本文主要針對起動機回路壓降做簡要介紹。

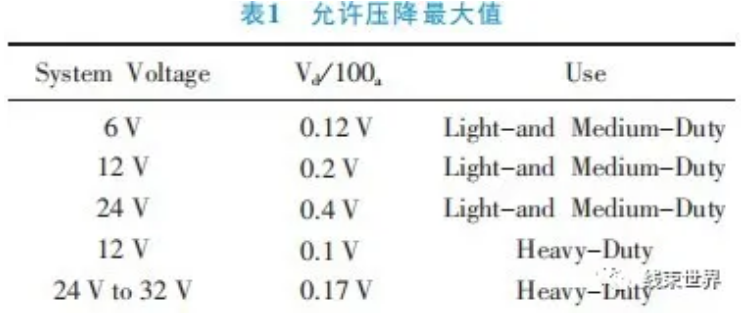

目前行業內關于起動機電壓降要求主要是基于SAEJ-541，如下圖所示。


以12V小汽車舉例，起動機回路每100A電流導致的電壓降不得超過0.2V，對于高寒、高海拔的車輛電壓降不得大于0.1V。注意，此處的壓降包括負極回路，也包括起動機線束端子的壓降。

下面以一個實際案例簡要說明下起動機電瓶線的選型。

基本參數：起動機額定功率7.5kw，蓄電池電壓24V，車輛銷往西藏日喀則地區。

求起動機電瓶線規格參數。

計算過程：

1、起動機額定電流=7500/24=312A，起動機回路內阻≤0.17/100=0.0017Ω

經查閱銅在室溫環境下的單位電阻ρ為0.0185Ω*m/mm2，起動機回路電阻R=ρL/S

2、一般認為起動機在冷啟動條件下單次最長工作時間為10s，啟動瞬間0.1s內電流可以達到額定電流的2-3倍，故認為起動機回路電流=1.5倍額定電流=468A。經過查詢導線發煙曲線，環境溫度100°下，10s內發煙電流大于468A的導線有16mm2、25mm2、35mm2、50mm2，初步判斷可以從以上規格中挑選。

3、16mm2、25mm2、35mm2、50mm2導線環形端子接觸電阻分別為0.7mΩ、0.5mΩ、0.2mΩ、0.05mΩ。故起動機回路內阻分別≤1mΩ、1.2mΩ、1.5mΩ、1.65mΩ

4、根據公式R=ρL/S，計算電瓶線長度L分別為0.86m、1.6m、2.8m、4.46m，注意L為正、負極電瓶線總長。

最終車輛起動機選擇了50平方、3.5m長電瓶線作為正極，搭鐵線采用50平方0.5m長電瓶線。

以上就是起動機電瓶線選型的簡要介紹，當然在產品開發時還做模擬驗證，采集啟動階段蓄電池電流及蓄電池電壓、起動機接線柱電壓，最后還需要在冷庫中模擬低溫啟動，驗證合格后產品才能上市。
