在進行整車架構原理設計過程中，保險絲的選擇是線束系統工程師不可或缺的知識技能儲備。在學習了很多同仁對車用保險絲的選擇研究的基礎上，小孫結合自身的從業經驗，對車用保險絲的選型內容及方法進行全面的分析介紹。（全文很長，建議靜下心來再閱讀）

我們在進行保險絲的選擇設計之前，必須真正明白2點：1.為什么線束中要加保險絲？2.保險絲的工作機理是什么？

1.1 為什么線路中要加保險絲？

保險絲是一種熱能響應裝置，它是對導線進行保護的電氣元件。如果線路中沒有加保險絲，那么一旦電路過載，短路發生時，流經導線的電流大小超過導線的承載電流，此時導線發生自燃，引發安全事故（燒車）。值得提醒的是，保險絲的作用主要是為了保護導線。

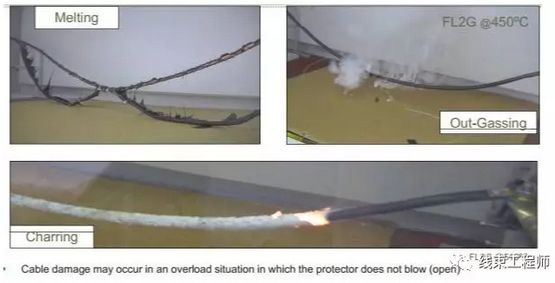

導線的自然現象見下圖：

這里再強調一下，在電路中，保險絲只能保護保險絲之后的導線，故保險盡量設置在靠近電源的位置。倘若距離太遠的話，考慮設置上一級保險。

1.2 保險絲的工作機理是什么？

在選擇保險絲前，弄明白保險絲的主要作用及工作機理很重要，是理解保險絲容量的選擇設計公式的前提。

保險絲的工作機理是，在電路短路時，在導線冒煙著火時能夠及時的熔斷，以便對電路進行切斷，防止電線燃燒，引起整車自燃。因此，有必要在每一個用電回路設置保險絲（熔斷器）進行線路保護。

保險絲的具體工作原理如下：

保險絲具有一定電阻，在流過電流時導體會發熱，隨著時間增加發熱量增加，電流與電阻也增加了產熱速度，保險絲的構造與其安裝確定了散熱速度。

若: 產熱速度＜ 散熱速度，保險絲是不會熔斷的；

若: 產熱速度 = 散熱速度，在相當長時間內也不會熔斷；

若: 產熱速度＞ 散熱速度，熱量聚集，當溫升達到保險絲的熔點以上保險絲就發生了熔斷。

這就是保險絲的工作原理。

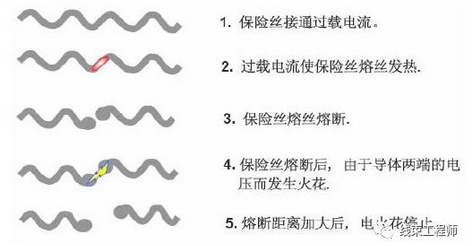

在電路設計中，保險絲被串在電路電源側，當負載過電流、器件或?qū)Ь€短路，電流產生的熱量在保險絲截面積較小的部分達到熔點而熔斷，保護了該回路的導線，下圖就是保險絲的熔斷過程示意圖。

關于保險絲和導線匹配的作用機理，我之前還寫了一篇文章，感興趣的可以看下（保險絲與導線的匹配設計）。

2 保險絲的類型及重要參數

理解了保險絲的工作機理后，我們還需要知道保險絲的類型及重要參數，才能對保險絲做出正確選擇。

在汽車電路設計中，保險絲的種類有熔斷器、易容線、斷路器。具體的使用環境如下：

1）熔斷器

熔斷器的保護元件是熔絲，串聯在其所保護的電路中。熔斷器為一次性器件， 使用須注意：

1. 熔斷器熔斷后，必須先查找故障原因。并徹底排除。

2. 更換熔斷器時，一定要與原規格相同，特別不能使用比規定容量大的熔斷器，否則將失去保護作用。

3. 熔斷器支架與熔斷器接觸不良會產生電壓降和發熱現象。因此，特別要注意檢查有無氧化現象和臟污。若有臟污和氧化物，須用細砂紙打磨光，使其接觸良好。

2）易熔線

易容線通常連接在電源線路和通過電流較大的線路上，用于保護總體線路或較重要電路。如北京切諾基設有五條易熔線，分別保護充電電路、預熱加熱器、霧燈、燈光及輔助電路。

3）斷路器

斷路器用于正常工作時容易過載的電路中，其原理是利用雙金屬片受熱變形使觸點分離。斷路器主要有兩種類型，1 自恢復式斷路器：過載變形自動自動切斷，冷卻后自動復位，如此往復直到電路不過載。2 按壓恢復式斷路器：排除故障后，須按下按鈕手動復位。

關于各類保險絲的具體種類及主要參數可以直接去保險絲的官網上看，找保險絲的產品手冊。目前，保險絲的主要市場是力特（www.littelfuse.cn）和太平洋精工（www.pecj.co.jp/ch/fuse/）。

3 保險絲的選擇的容量計算方法

前文已經詳細的介紹了保險絲的工作機理及保險絲的類型，在進行保險絲的選擇之前，光了解這些還不夠，我們必須對負載的類型進行確認，然后再根據對應的容量計算方法正確選擇保險絲的類型及額定容量。

1 負載類型的確定

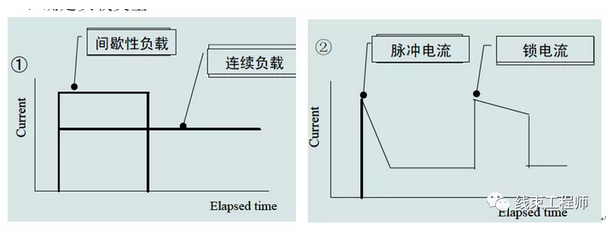

負載包括連續性負載和間歇負載。從開關被打開，直到關閉為止，電流持續流經所產生的負載被稱為連續負載。打開開關后，當手放開或過段時間自動關閉，只在操作時短時間有電流流動的負載稱為間歇性負載。性負載和間歇負載所對應的負載電流曲線如下圖所示。

2 保險絲容量計算方法

在確定負載的類型后，需要根據負載的特性確定保險的類別。一般來講電機，閥等電感類負載使用慢熔保險，電阻型的負載使用快熔保險。也可以根據具體的負載電流特性進行選擇，比如熔斷時間超過負載的峰值電流時間，則可以選擇快熔保險絲，若不能滿足則需選擇慢熔保險絲。

目前流行的保險絲容量計算方法主要有以下種，以下僅僅是對各種公式總結性的介紹，如下：

1）公式1（連續性負載使用-力特推薦-快熔）：

I保險絲=I工作/（0.75*K）

在常溫（25°C）下選擇保險絲額定電流的75%為工作單位，當環境溫度升高時，保險絲的載流能力會下降，溫度下降系數為0.15%/°C。

其中：K=1-（T-25°C）*0.15%/°C，即溫度系數；I保險絲為保險絲的額定電流，即保險絲的容量；I工作為負載工作的實際電流；T為負載工作的環境溫度。

說明：公式中的溫度系數K可以根據不同類型的保險絲溫度性能曲線來確定。

2）公式2（連續性負載使用-太平洋精工推薦-快熔）：

I保險絲=I工作/（0.70*K）

其中：K=1-（T-25°C）*0.15%/°C，即溫度系數；I保險絲為保險絲的額定電流，即保險絲的容量；I工作為負載工作的實際電流；T為負載工作的環境溫度。

3）公式3（非連續性負載使用-太平洋精工推薦-慢熔）：

I保險絲=I工作/（0.50*K）

其中：K=1-（T-25°C）*0.14%/°C，即溫度系數；I保險絲為保險絲的額定電流，即保險絲的容量；I工作為負載工作的實際電流；T為負載工作的環境溫度。

4）公式4（所有負載）

保險絲的額定容量=電路最大工作電流/80%

5）公式5（所有負載）

保險絲容量（F）≥負載工作電流/（負載特性*峰值電流時間*負載裝配區域*保險絲匹配區域）

負載特性包括連續負載和間斷負載，連續負載是指工作時間在10s以上的用電設備，系數取0.8，間隙負載是指工作時間在10s以下的用電設備，系數取1.1。

峰值電流時間：如出現峰值電流的時間小于0.2s的為1.0，如果時間大于大于0.3s的為0.7.（說明，結合現在電器件的設計水平，暫定出現峰值電流時間大于0.3s）

負載裝配區域，如布置在室內則系數為1.0，如布置在發動機艙則系數為0.9

保險絲的安裝區域，如保險絲單獨連接則系數為1.0，如安裝在保險絲盒內則系數為0.9

例如：喇叭保險絲，工作電流是8A，則保險絲的容量≥8A/（1.1*0.7*0.9*0.9）=13A，故保險絲取15A保險。

負載工作電流的計算方法/公式：

負載電流=（ 負載額定功率／ 標稱電壓） ×（ 實際電壓／ 標稱電壓）

額定功率 （W） ，負載的額定功率；標稱電壓（V），負載的額定功率定義時電壓， 一般為12V；實際電壓 （V），實際加載在電氣負載上的電壓，一般取13.5V或14V。

需要注意的是，保險絲的容量選取不可過大，否則，會造成保險絲成本的無謂的增加，也導致相應的導線線徑無謂的加大，從而增加了導線的使用量，造成成本的增加。

關于保險絲容量計算的公式大同小異，我個人理解，保險絲供應商出于保險絲可靠性的考慮，存在過設計，會不可避免的增加導線線徑，造成設計浪費。

大家在保險絲容量計算的時候，可以綜合考慮。建議在保險絲選型設計的時候，參考過往車型的保險絲選型設計，設計結束后做試驗進行驗證。

為了便于快速計算，建議大家參考公眾號里面的保險絲資料包的內容格式，根據計算公式，做Excel表方便快速計算，同時建立保險絲選型數據庫，方便查詢，做到心中有數。

4 保險絲的合并選擇原則

由于整車電源的回路太多，我們在進行保險絲選擇的時候不可避免的要將多個零部件的電源回路，共同設計一個保險絲進行保護，那么哪些零部件可以共用保險絲，哪些必須單獨保護，保險絲的合并選擇原則是什么呢？

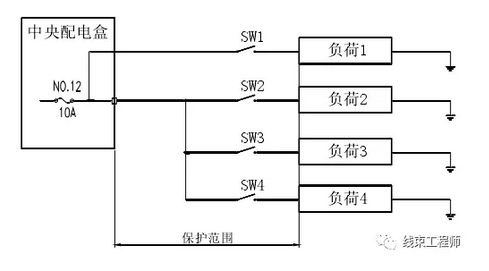

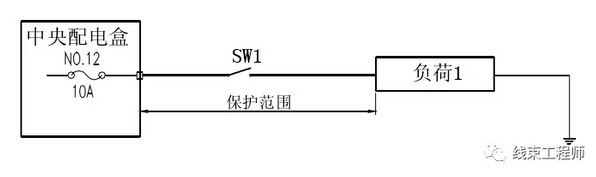

保險絲的作用是保護導線。保險絲容量的選擇依據電氣設備的容量及其負荷的狀態屬性而定。一只保險絲可以保護一段導線，也可以同時保護若干條導線，這要依據負荷的重要程度而定。

1 保險絲共用選擇與用電器的重要程度，安全級別有關

注意當環境溫度升高時，保險絲的載流能力會下降。一般情況下，對整車電器件，用電負荷按重要程度分為三類：

1) 重要件

包括發動機控制單元（PCM）、剎車防抱死系統控制單元（ABS）及安全氣囊系統控制單元（SAS）及其它涉及整車安全的控制單元。該類電負荷不僅對于整車性能及安全至關重要，而且該類電氣設備屬敏感設備，易受其它用電設備干擾。因此，對于該類用電設備必須單設保險絲。

2) 一般重要件

包括發動機各類傳感器、各類報警信號燈和外部照明燈、前風檔清洗裝置、喇叭等等。

該類電負荷同樣對于整車性能及安全至關重要，但該類電負荷對相互之間的干擾并不敏感，因此，對于該類電負荷可以根據情況相互組合，共同使用一個保險絲。

3) 普通件

包括汽車音響系統、電加熱座椅、雜物箱照明、電動后視鏡、電舉窗系統等等。

該類電負荷對于整車而言，重要性并不是很大。一般為增進司乘人員的舒適性而加設的電氣設備。因此，對于該類電負荷可以根據情況相互組合，共同使用一個保險絲。

2 保險絲的共用選擇與負載的類型、電流有關

在共用保險絲前，需要確定負載的類型（電容/電感/電阻），只有負載類型相同的用電器，保險絲才能共用。

為了便于維修性，為了是設計更美，共用保險絲前需要詳細功能件之間是否有使用功能之間的聯系，建議只有當功能件有聯系時，才共同保險絲。

單獨計算負載電流的大小。只有小電流（不超過1A）的才能共用，大電流一般單獨設置保險。

3 保險絲的共用選擇與負載的位置有關

在保險絲的選型過程中，共用保險絲的主要設計目的是為了降低成本，因此必須明確負載的整車位置，在共用保險絲的設計過程中，要避免導線繞的過長。

4 保險絲的共用原則17條經驗總結

1. 安全件最好使用單獨的保險絲。安全件既包含國標定義的，還有主機廠自行定義的，如位置燈、示寬燈、近光燈等。需要為這樣的零件單獨配置熔斷絲。

2. 發動機ECU、ABS等對于整車性能及安全影響大，及其他易受其他用電設備干擾的電器件必須單設熔斷器；

3. 發動機傳感器、各類報警信號燈和外部照明燈，喇叭等電器件對整車性能及安全影響也較大，但該類電負荷對相互之間的干擾并不敏感，這類電器件可以根據實際情況相互組合，共同使用一個熔斷器；

4. 安全等級相同的電氣回路可使用同一保險絲，必須杜絕由于非重要回路導致保險絲斷掉，造成汽車無謂的熄火。

5. 安全件、非安全件不可共用熔斷絲。這是為了防止因非安全件回路短路導致熔斷絲熔斷， 造成安全件不可工作的不良后果。

6. 功率不大的非安全件可以共用熔斷絲。這在設計中非常常見，例如將2個遠光燈共用一個熔斷絲等。

7. 不同時工作的負載可以共用熔斷絲。車輛上有些設備不會同時工作， 這時共用熔斷絲可以提高熔斷絲的利用率。

8. 沖擊負載要與安全等級高的控制器分開使用保險絲。

9. 沖擊負載與感性負載可用同一保險絲，不能與弱電流負載合用同一保險絲。

10. 對于為了增加舒適性而設置的普通電器件類的負載，可以根據實際情況，相互組合，共同使用一個熔斷器；

11. 熔斷器分為快熔和慢熔。慢熔保險主要用在感性負載的電路中，如電機電路；

12. 電阻型的負載和電感型的負載盡量避開使用同一個熔斷器；

13. 臟電流（感性和電容負載、PWM波形負載，大電流負載等）、大電流用電器使用單獨的保險，如鼓風機、風扇、車窗、除霜等；

14. 高低電流回路（電流差5A以上）不共用一個保險。

15. 在合并保險絲時，需要考慮功能件在整車的的安裝位置是否相同；

16. 在合并保險絲時，需要考慮功能件之間是否有使用功能之間的聯系；

17. 在合并保險絲時，需要考慮功能件的電源/通信信號是否一致。

18.


5 保險絲選擇的相關測試驗證

以上關于保險絲的選擇是理論部分的，任何設計都需要形成閉環，在保險絲選型設計完成后，必須要對設計進行驗證，尤其是全新開發的車型。對于保險絲的選型的設計驗證主要有電路短路試驗，過載試驗。

5.1 短路測試

短路是指車載導線未經過任何用電器或者負載直接搭鐵接通所形成的閉合回路。

導線導體為金屬銅所做，而銅的熔點在1000℃以上，但導線絕緣層一般為聚氯乙烯樹脂或者塑料等有機高聚物，其粘流態溫度一般為300℃左右。所以線路在短路瞬間，金屬導體一般不會有明顯變化，而導線絕緣層會被這瞬間的高溫所融化或者點燃冒白煙。

所以短路對于車輛是致命的， 進行必要的短路測試是OEM制造商的責任。模擬支路短接到車架測試，支路之間的短路測試，負載內部短路測試，以及間歇性支路短路到車架測試等，短路測試需重點監測熔斷器的熔斷時間和導線絕緣層的溫升。

整車電路系統短路試驗是在新車型開發過程中進行的一項測試， 其目的就是查出電路中潛在的不安全因素， 同時為優化電路系統提供支持。

短路測試有兩個作用，一個是為了檢驗設計過程中的安全隱患，另一個是優化線路設計，消除過設計，為線束的輕量化和降成本服務。

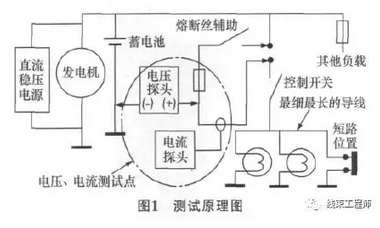

常見的短路測試電路圖如上圖，一般需要一套直流穩壓電源，模擬汽車啟動后發電機發電，穩壓電源即為發電機的輸出電壓，一般為14±0.2V。此外還需一套短路設備，比如示波器，斷路開關等。

5.2 過載測試

過載指在工作環境中流經車載導線的電流過大產生大量焦耳熱，再熱傳遞給導線絕緣層引起絕緣層的溫度上升并超過了導線絕緣層的粘流態溫度極限的過程。

過載后一般情況下熔斷器是不會馬上熔斷的，在熔斷器熔斷之前的這段時間里導線絕緣層的溫升就很重要， 溫升過高導線絕緣層就會軟化、熱老化，從而影響導線壽命甚至引發火災。

進行如單路過載測試、多路過載測試、間歇性過載測試以及高溫過載測試等，是為了驗證整車線束可能出現的過載情況下導線絕緣層的溫升是否在設計的范圍內。

以上短路和過載測試的目的是驗證新車型線束匹配設計是否合理、可靠和滿足整車需要，為預防和減少由車載線束設計不合理而引起的燒車事故。

6 保險絲選擇的參考資料

汽車電器相關文章，不一一列舉；Little fuse汽車產品手冊；太平洋精工保險絲選型資料；JASO D609—2001 ?汽車低壓電線電流容量；JASO D608—1992 ?汽車用耐熱低壓電纜；JASO D611—2009 ?汽車用低壓電線；QC/ T 420? 汽車用熔斷器。
