簡談線束導線與保險絲的匹配

來源：?作者：?2021-06-03 14:54

在討論如何設計保險絲盒的問題之前，我們先聊一下導線與保險絲的匹配，這樣也有益于后期我們更好的了解保險絲盒的問題。

首先我們需要根據負載的電流特性和保險絲的工作環境確定保險絲的容量，再根據負載特性和線束的環境來計算所需線徑。對于有保險絲保護的回路，需要進行線束與保險絲的匹配確認后再確定線徑。

保險絲容量的計算其實就是額定工作電流的計算，但如果負載含沖擊電流，還需進行沖擊電流的計算，初步確定容量后，對沖擊電流進行保險絲的壽命校核，直至最終確定其容量

大致的選取可分為：

a.? 保險絲容量>用電器工作電流或電機堵轉電流(一般

b.? 導線容量>保險絲容量\用電器(一般

c.? 開關容量>保險絲容量\用電器(一般

d.? 繼電器容量>保險絲容量\用電器(一般

e.? 接插件端子>保險絲容量\用電器(一般

線徑計算首先是額定電流的計算，需要考慮負載特性、線束的環境溫度、同一分支線束中電源回路的數量。對于受保險絲保護的回路，需進行匹配計算以確保導線開始發煙的時間大于保險絲的熔斷時間。最后對短路電流進行校核，確保故障發生時短路電流足以使保險絲及時熔斷。

保險絲的選擇

在電氣回路中，保險絲主要的功能是保護導線，如果在有電流通過的情況下，它會在一段時間內達到它的熔斷溫度并中斷回路。

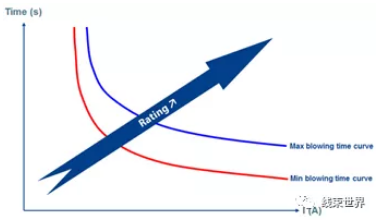

保險絲熔斷的時間是和它自身的溫度升高相關聯的，這取決于額定電流/額定功率（I/IF）的比值：這個值越大，保險絲熔斷的速度就越快。

保險絲的特性是由兩條曲線組成的，并且有相關標準（DIN，ISO，JASO）

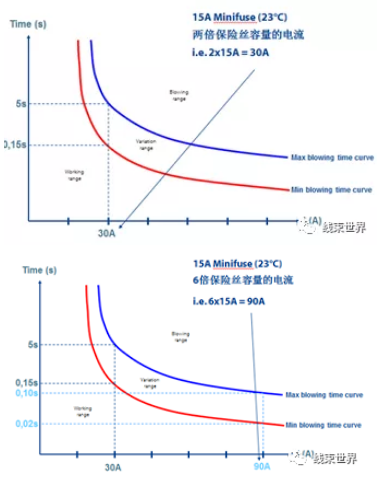

下面我們來舉例說明這根曲線是如何表示的：

對于30A電流，這個保險絲將會在0.15s 到5s內熔斷。

對于90A電流，這個保險絲將會在0.02s 到0.10s內熔斷。

根據熔斷時間的快慢可分為快熔保險絲和慢熔保險絲。

導線類型的選擇

線束設計選用導線類型重點考慮線束所處的環境和功能。例如：發動機周圍環境溫度高，腐蝕性氣體和液體也很多。因此，一定要使用耐高溫、耐油、耐振動、耐摩擦導線；行李廂蓋上的導線要在低溫下保持其彈性，所以要選用冷彈性導線保證其正常工作；自動變速器上的導線一定要耐高溫、耐液壓油，其溫度穩定性要好；弱信號傳感器要用屏蔽導線，例如爆震傳感器和曲軸位置傳感器、ABS輪速傳感器等；門內線耐彎曲性要求高等。

汽車環境溫度對于導線的選取有著至關重要的作用，在車輛上的每一個區域都有它自己的環境溫度，通常對于座艙區域采用85°C，而在發動機艙采用105°C。但是每一個汽車制造廠商都有自己的環境溫度標準。

汽車線束常用的導線通常使用多股絞合銅導線，絕緣皮為PVC絕緣材料。線束用導線要有耐溫、耐油、耐磨、防水、防腐蝕、抗氧化、阻燃等特性。

汽車線束常用的導線種類有日標（AVSS等）、國標（QVR）、德標（FLRY）、美標等幾大系列。AVSS（AVS）導線的特點是薄皮絕緣，柔韌性較好；QVR的特點是絕緣皮厚，比較柔軟，延展性好；德標導線絕緣皮更薄，柔韌性好；美標導線絕緣皮一般為熱塑性或熱固性彈性體，還有經過輻照工藝加工的?？筛鶕?jù)用戶的需求和不同的工作環境選取適當類型的導線。

線徑的計算

在確定了保險絲的容量后就可以進行線徑的計算和選擇，先根據線束的環境溫度確定導線的材質再計算所需的線徑。一般分為無保險絲保護和有保險絲保護兩種情況。無保險絲保護的回路一般是信號連線等非電源供給回路，在設計時需要考慮額定工作電流、因線路阻抗產生的壓降、脈沖電流的溫升情況。

有保險絲保護的線路中，除了需進行上述的計算以外，還需要進行線束與保險絲的匹配校核和短路電流的校核，做法如下。

一般的做法是根據導線發煙特性曲線，再做出保險絲的熔斷特性曲線，如橫坐標為電流，縱坐標為時間，則導線的發煙特性曲線應位于保險絲的熔斷特性曲線上方并且無交叉，即導線在任意發煙電流下的發煙時間需大于保險絲的熔斷時間。

實際上對于普通車用低壓保險絲和線束而言，要滿足上述條件只需確保導線不發煙的最大電流大于保險絲的最低熔斷電流即可。

保險絲的最低熔斷電流一般按保險絲額定電流的135%來計算。

對于短路電流的校核，根據導線的長度計算導線的阻抗，再加上節點的阻抗即為回路總阻抗，再由此計算短路電流。為確保保險絲在短路情況下可以完全斷開，一般短路電流的值應大于保險絲額定電流的350%，低于此值需做試驗驗證或重新選取導線。
