在逐漸“精細化”發展的電子制造業中,線束的技術含量和質量,已成為決定產品性能的一項重要指標。
因此,線束的檢測顯得至關重要:不僅能提供可信度高的分析報告,避免審廠的行程成本;還能為各種端子壓接不良提供解決方案。

剖面分析是一種更準確,更全面的檢測方法,最初主要應用于汽車線束壓接質量的檢測。
隨著端子壓接質量要求的不斷提高,越來越多的,不同領域的客戶都采用了剖面檢測,這已成為了一種趨勢。

剖面分析
端子剖面圖作為高級分析方法可進一步鑒定壓接狀況。端子剖面圖應被用作與將來所做截面進行比較的參考圖。該參考圖制作時應使用新的工具進行壓接,以避免損傷的工具提供不正確的參考圖。

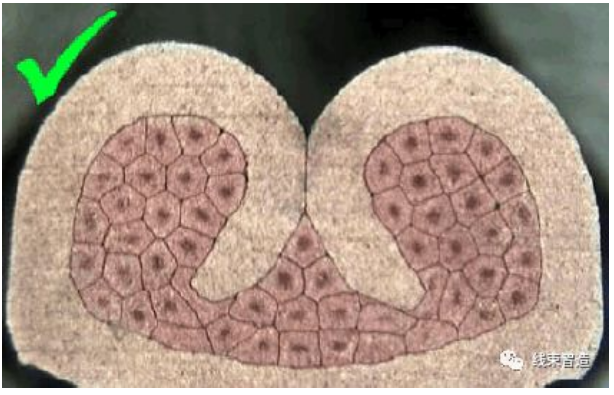

01 端子鉚壓切片標準截面

02 實操圖對比分析&不良原因&解決方案

剖面圖分析
導體跑出端子壓接翼包筒,NG。
解決方案
解決:①確認導體刷型情況,是否導體分散;②確認導線的定位。

剖面圖分析
絕緣層被壓入端子包筒,NG。
解決方案
解決:① 確認開線皮長度;②確認壓機模定位。

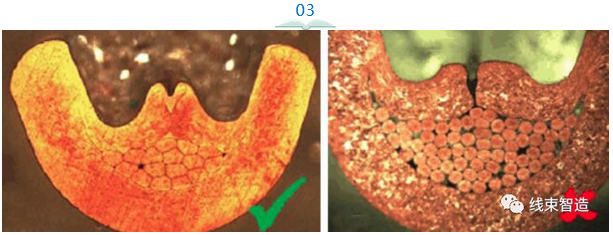

左圖·剖面圖分析
W型端子參考F型端子切面要求。端子包筒內部導體明顯變形,OK。
右圖·剖面圖分析
W型端子內部導體無變形,如上右圖,NG。
右圖·解決方案
解決:調整(降低)壓接高度或增加線芯股數。

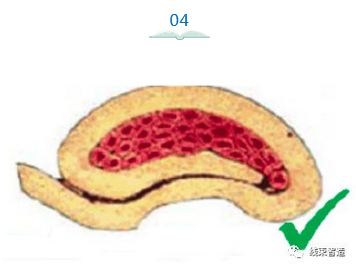

剖面圖分析
旗型端子鉚壓切片截面要求參考F型端子,OK。

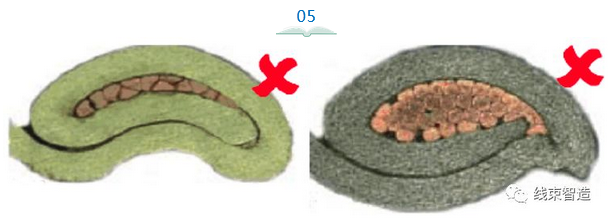

左圖·剖面圖分析
導體過壓,線芯容易斷裂。
左圖·解決方案
解決:調節壓接高度。
右圖·剖面圖分析
導體變形不明顯,NG。
右圖·解決方案
解決:調節壓接高度。

左圖·剖面圖分析
閉筒端子鉚壓切片截面要求,導體壓縮變形明顯,OK。
右圖·剖面圖分析
包筒內部無明顯變形,且存在縫隙,NG。
右圖·解決方案
解決:調整(降低)壓接高度或增加線芯股數。

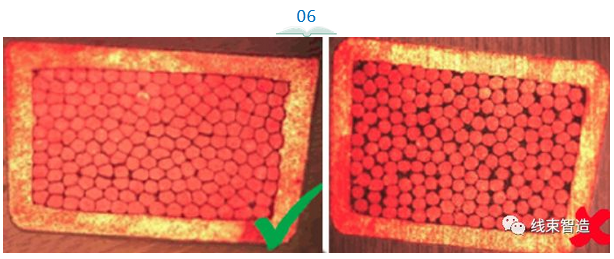

左圖·剖面圖分析
套筒端子鉚壓切片截面要求,OK。
右圖·剖面圖分析
端子包筒內部導體無明顯變形,且存在明顯縫隙,NG。
右圖·解決方案
解決:調整壓接高度或增加線芯股數。

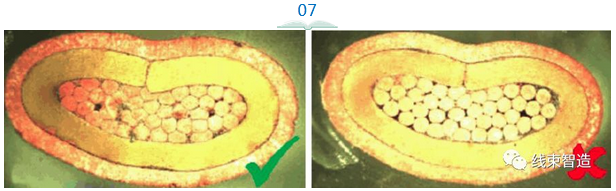

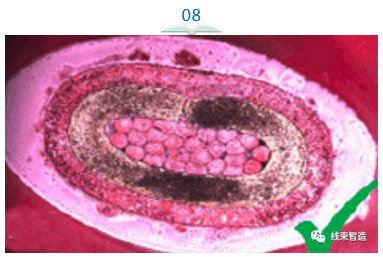

剖面圖分析
端子包筒內部導體明顯變形,OK。

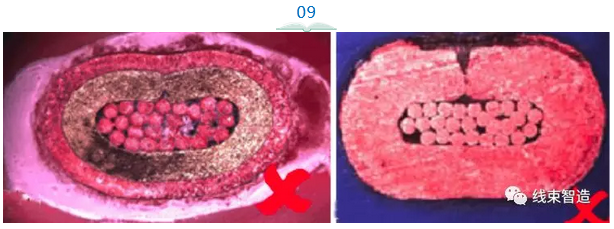

剖面圖分析
端子包筒內部導體無明顯變形,且端子包筒與導體之間縫隙明顯,如下圖,NG。
解決方案
解決:調整(降低)壓接高度或增加線芯股數。

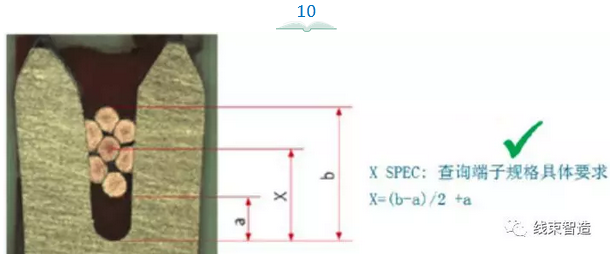

剖面圖分析
IDC端子切片截面要求(只適用于刺破式端子壓接)。
壓接不良原因分析
原因:壓刀和底刀碰撞而產生的壓接輪廓中的凹痕,底刀受損產生毛刺。
解決方案
解決:調整壓接模;檢查與更換壓接模。

左圖·剖面圖分析
壓接位置錯誤,NG。
左圖·解決方案
解決:調節壓接高度。
右圖·剖面圖分析
導體線徑與端子不匹配,端子過大或?qū)w直徑過小,NG。
右圖·解決方案
解決:更換更大線徑的線芯或者更換連接器端子。

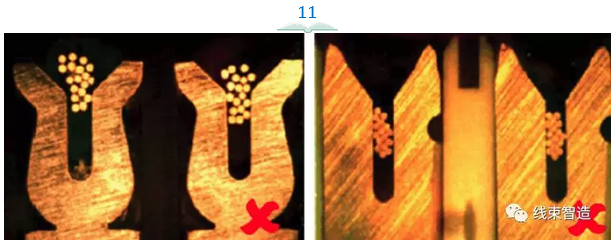

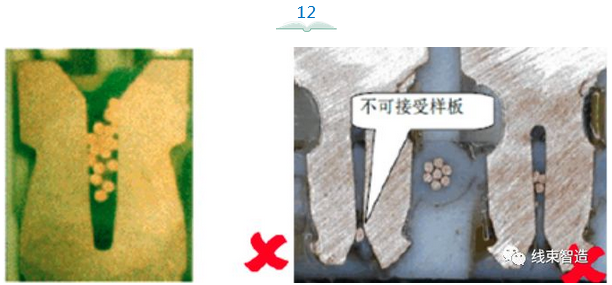

左圖·剖面圖分析
線芯松散,NG。
左圖·壓接不良原因分析
原因:線芯與IDC不符,壓接前,可能有剝離線芯絕緣皮導致線芯松散。
左圖·解決方案
解決:確認壓接前線芯絕緣皮會否損傷。
右圖·剖面圖分析
導體且切斷,NG。
右圖·壓接不良原因分析
原因:多根線芯被切斷壓接位置不對。
右圖·解決方案
解決:調整壓接參數或者更換線芯。
