?發泡技術在線束中的應用

來源:?作者:線束世界-Jimmy?2021-06-06 16:23

1. 定義

泡沫聚氨酯是一種反應性熱固性聚合物,它是由活性液體組分、多元醇(A)和異氰酸酯(B)的強化混合而成)。

?




事實上,發泡技術很久以前就一直在線束中使用,據我所知, Leoni、Delphi、YAZAKI、住友自1990年以來一直使用這種技術

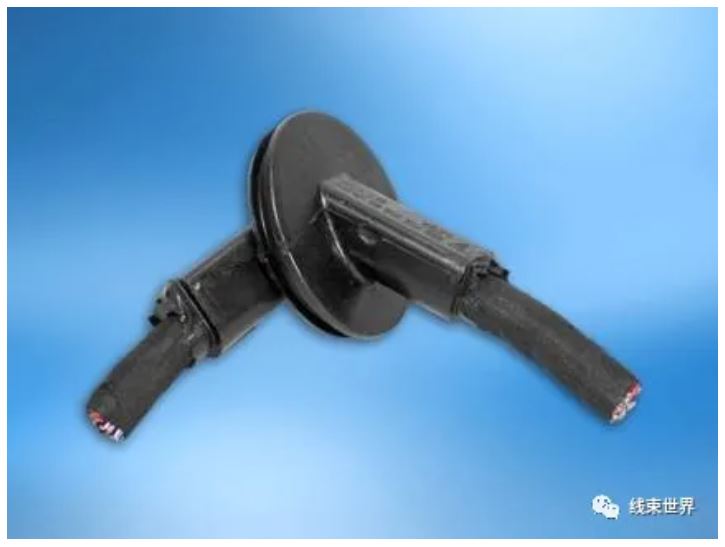

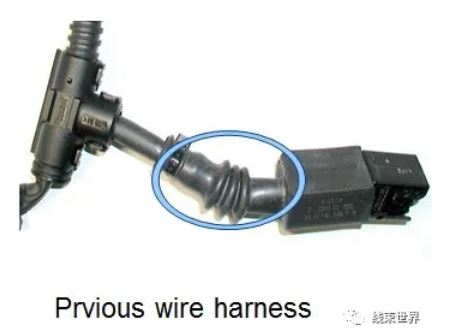

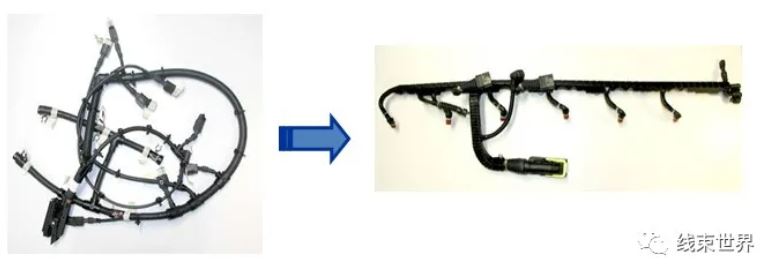

預發泡的電線束

?

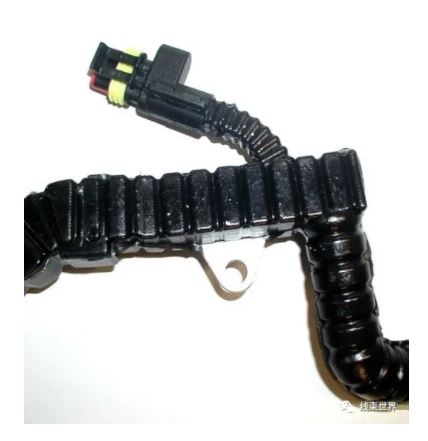

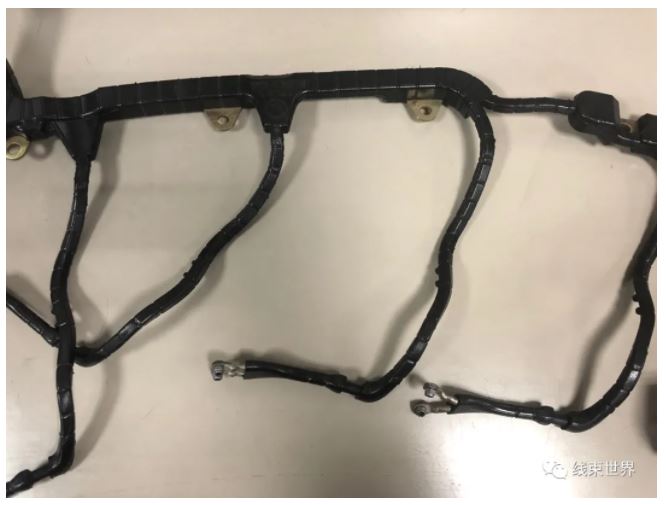

發泡好之后的膠套


2.材料特性

溫度儲存3000h,空氣中150°C

(ASTM#1和IRM903)在測試油中儲存616小時、140°C

2.1測試參數

拉伸強度

斷裂伸長率

彎曲測試

尺寸的穩定性

硬度

絕緣強度


2.2技術實現

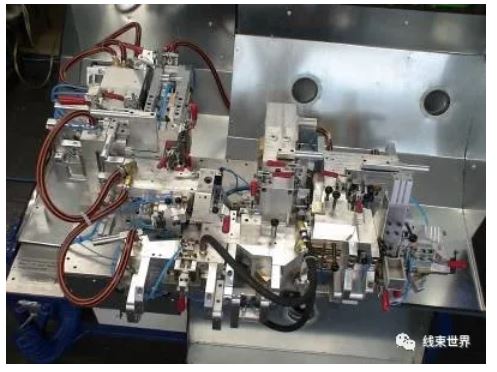

設備

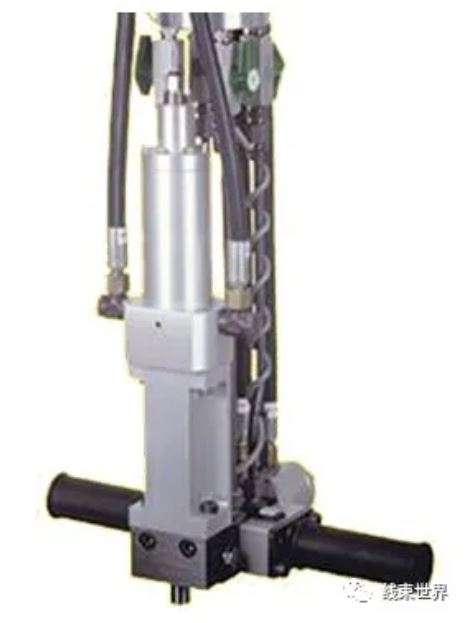

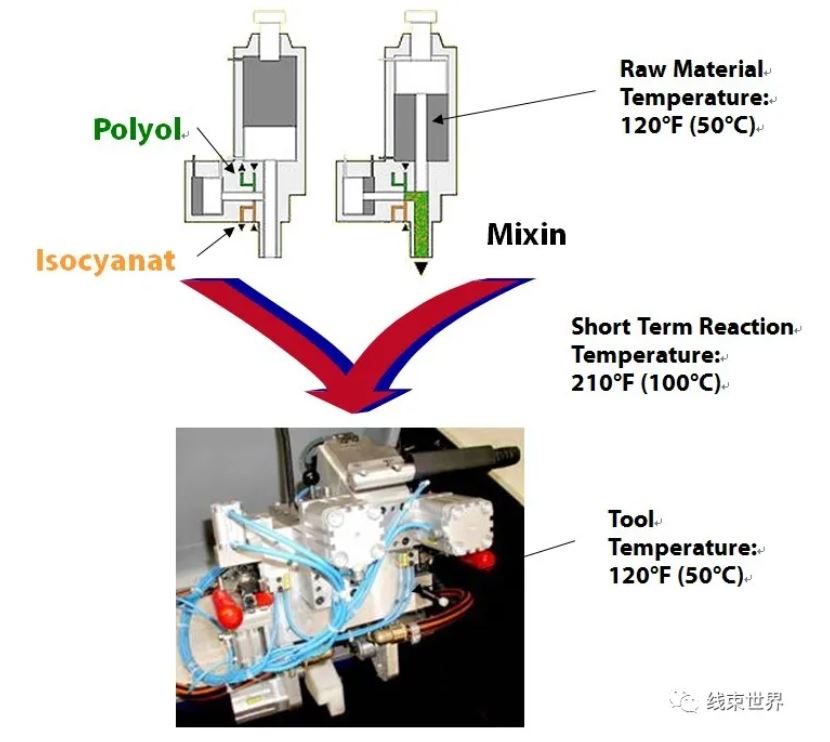

混合頭


原則


?

3.模具問題

3.1模具使用類型

(1)原型模具

表面粗糙

只適用于小零件和小樣品數量(比如200pcs )



(2)生產前模具

表面相當于量產零件

中等數量(比如,1000pcs. )

也適用于巨大的泡沫部件


?

(3)生產

好的表面

巨大的產出數量。(比如 50萬pcs)


?

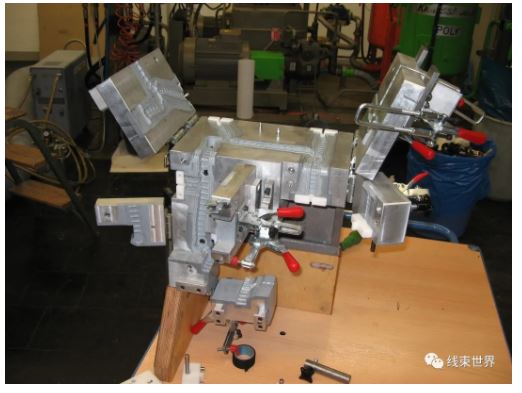

3.2模具類型

通常在操作中有四種類型的原型發泡工具。

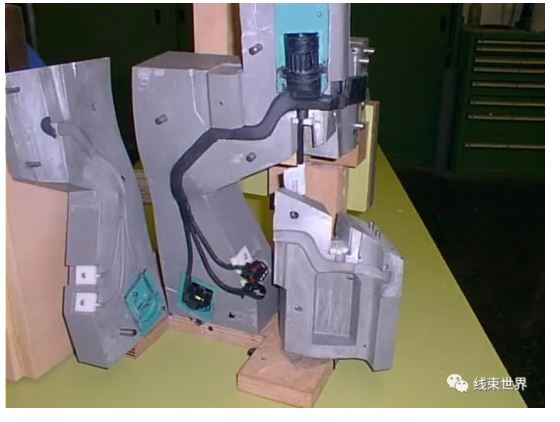

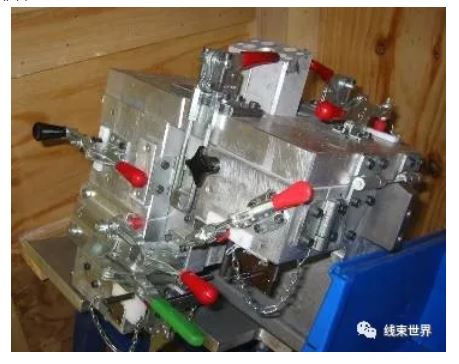

環氧模具

1. 鑄造環氧樹脂模具

由模具形成,這是與SLS主樣機一起鑄造的模具。

所有工裝組件直接擰入環氧塊。


優勢

建造時間短

缺點

只適用于少量的碎片

比SLS片更脆

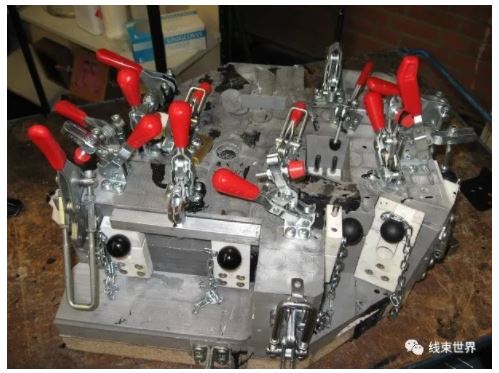

2.加強環氧模具

由鋁芯制成,有凹槽,其中澆注成型樹脂。

核心是由泡沫聚苯乙烯,這是通過澆注鋁而蒸發的。

所有工具部件直接擰入鋁塊。


優勢

接近量產工裝質量

為中,大批量件

與簡單的環氧工具相比,額外的成本相對較低

可適應驗證和預生產。

可在多個生產工廠使用

缺點

只能外部改變

與簡單的環氧工具相比時間更長


?

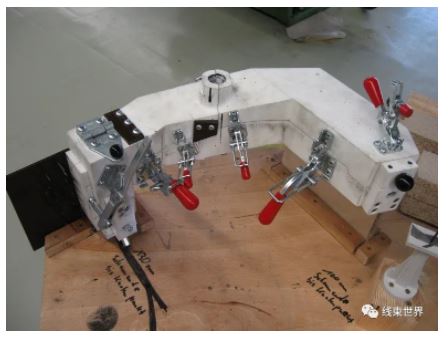

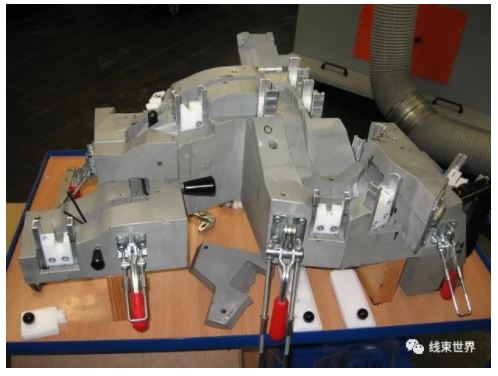

3. SLS工具

由單個SLS部件組成,必須組裝以形成工具。

所有工裝組件直接擰入SLS塊。


優勢

完整的工具是由鋼或鋁制造(很少制造)

建造時間短

很容易改變

相對便宜(適用于中小型零件)

缺點

對較大的零件可能進行翹曲

很粗糙

對大件來說太貴了


?

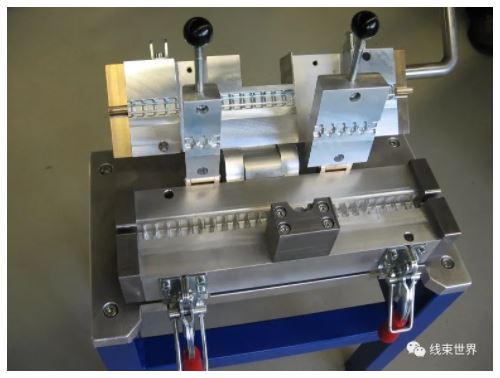

4. 銑刀

優勢

生產工裝表面質量

適用于大批量

也適用于非常大的碎片

設計也可應用于生產工具

缺點

相當昂貴

只能外部改變

周期長


?

4.應用區域

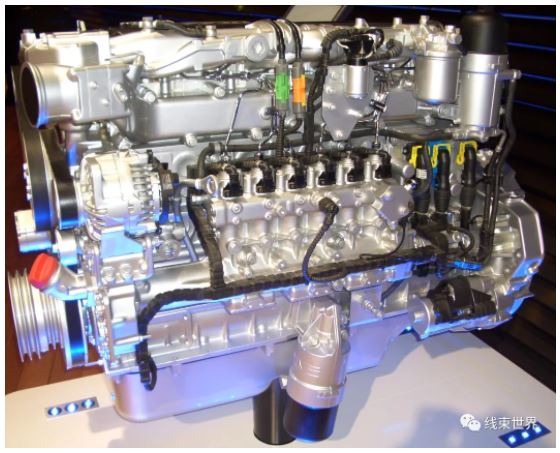

發動機


?

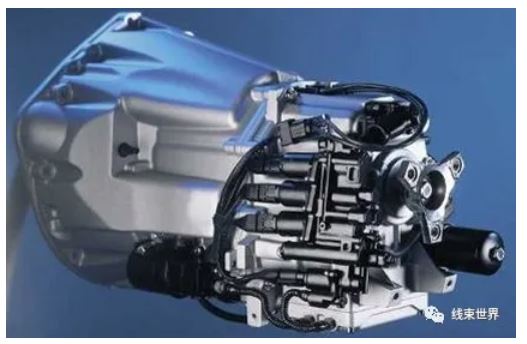

傳動裝置



5. 發泡工藝的優點

1. 簡單,安全和快速的安裝過程在發動機線束


?

2. 準確的路徑,最好的密封高壓清洗

3. 線束是密封和保護,防止污垢,水分,高溫

?


?

4. 沒有嘎嘎作響,一致的方向

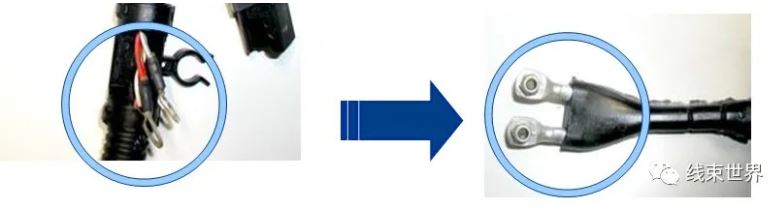

5. 單線可以精確定位,以快速和安全的安裝


?

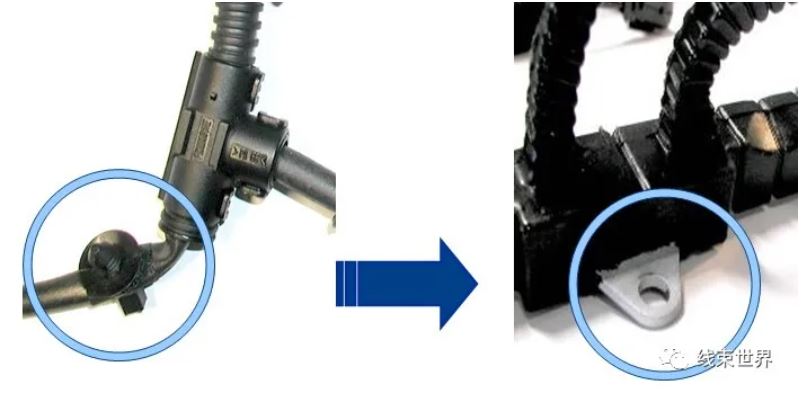

6. 安裝元件可以過泡沫,使用發泡的設計,安裝元件的標準化是可能的


?

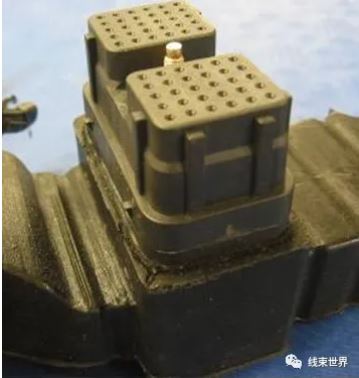

7. 根據連接器的形狀,可以將連接器集成到泡沫中(良好的位置、應變緩解、密封、費用減少)



8. 摘要

目前,在眾所周知的中國市場,幾乎沒有專業的模具供應商和工程師從事發泡技術,但這項技術并不是很困難。我不知道利潤是否低于其他工具,還是目前市場上的使用量很少,許多一級線束供應商從歐洲國家進口泡沫工具。


我認為塑料和模具供應商有能力完全開發發泡模具,如果有興趣的話,他們需要與歐洲大師一起進行一些經驗教訓研究,關于材料沒有太多的討論,下次我們將討論如何一起設計發泡零件,設計的經驗有點像模具產品設計,但也有點不同,就像安裝元件和其他部件的過度成型。
