生產工藝詳解及注意事項

來源:?作者:線束世界-Jimmy?2021-06-22 09:50

一、裁線



注意事項


①線材尺寸須在公差范圍內;


②裁線時須無刮傷線材,且切口要平齊;

③裁好之線材每50或100條扎為一扎,每扎需將其線規長度標示清楚,不可錯誤。


二、穿護套

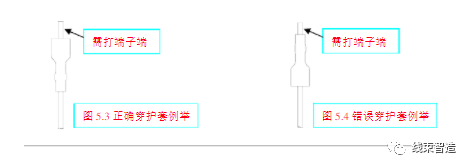

將已裁好必須裝護套的線材打端子端裝穿上1個護套,注意護套小端向下


三、剝皮



注意事項



①尺寸須在公差范圍內;

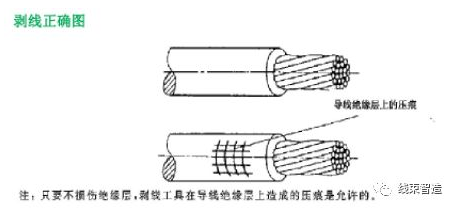

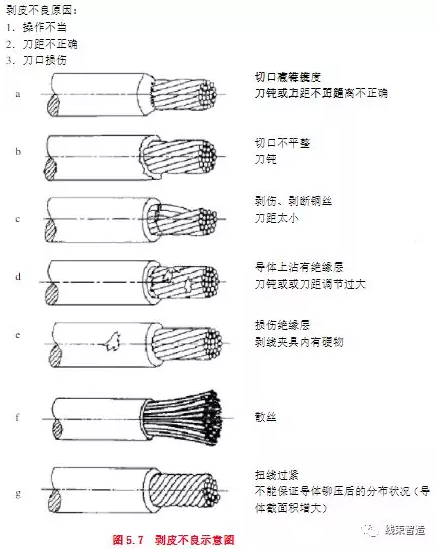

②不可剝斷導體銅絲;

③切剝口須平整。

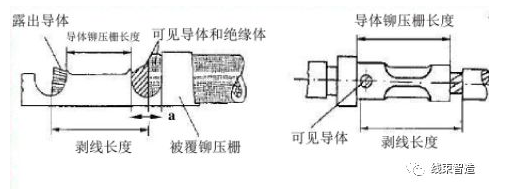

剝皮尺寸=導體鉚壓柵長度 +?a+0.5mm(線規:0.3mm2以下)?

剝皮尺寸=導體鉚壓柵長度 +1mm (線規:0.3—1mm2 )?

剝皮尺寸=導體鉚壓柵長度 +2mm (最大線規:10mm2 )



四、鉚壓端子



01? 注意事項



①端子鉚壓拉力高度需符合要求;

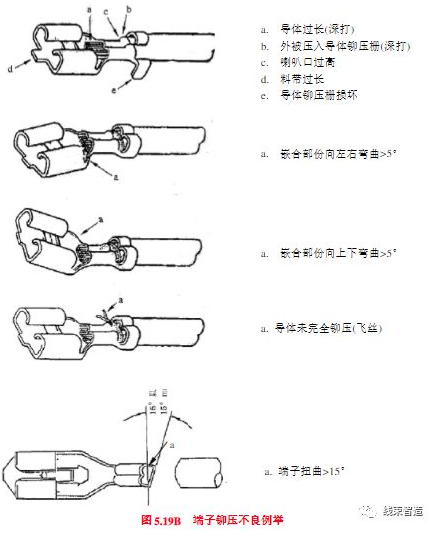

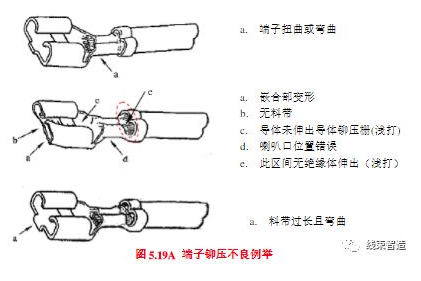

②不可有深打、淺打、飛絲、端子變形、鉚壓過高或過低等不良;

③注意安全,鉚壓時切勿將手伸入刀模內。

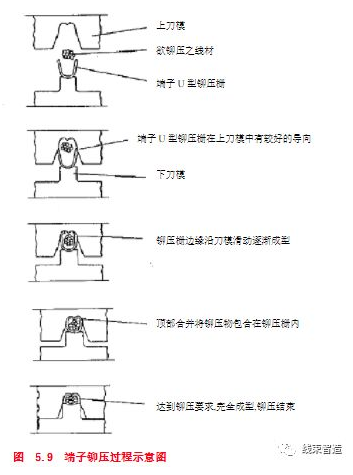

02? 開式端子鉚壓過程

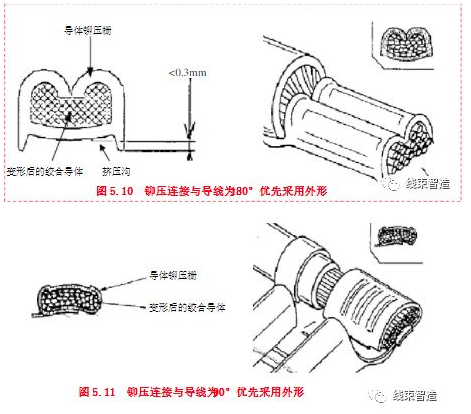

03? 線導體鉚壓柵連接形狀

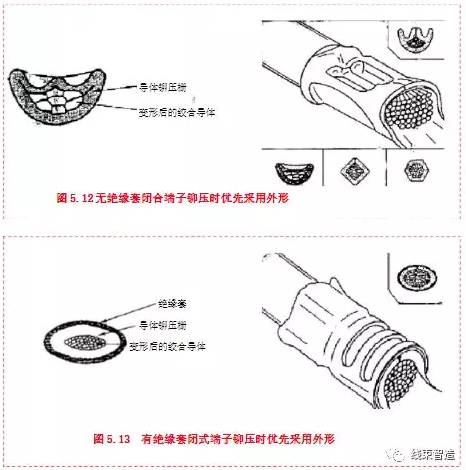

1.開式端子導體鉚壓時優先采用形狀

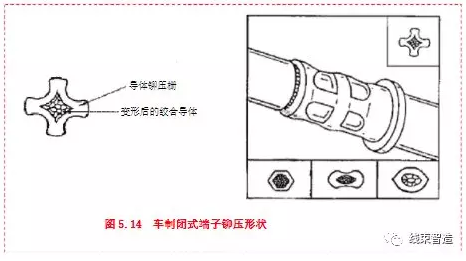

2.無絕緣套端子導體鉚壓形狀

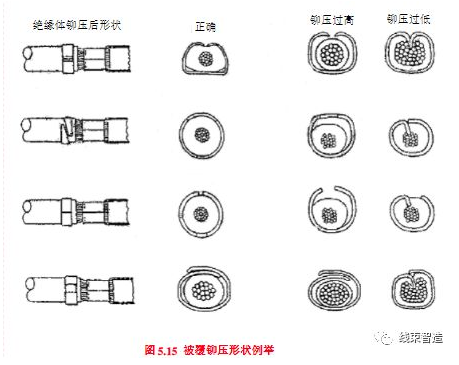

04? 絕緣體鉚壓連接形狀


05? 端子拉力和壓接高度測量

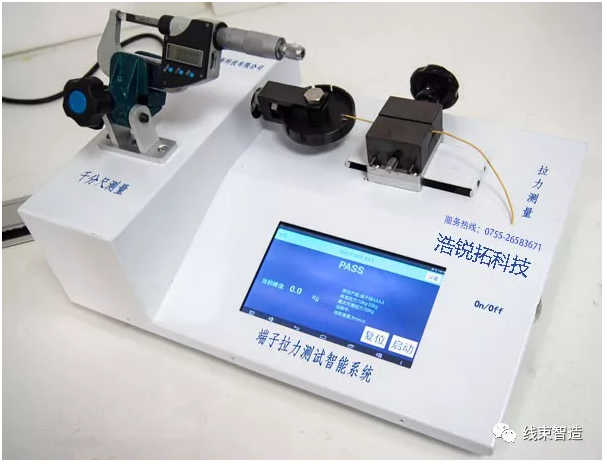

測試?yán)Φ哪康氖菫榱苏{(diào)整鉚端高度,同時也是為了保證和確認芯線壓著部(導體鉚壓柵)。


如果壓著的鉚端高度適當,那么芯線在“擠壓柵”的外部斷開時的數值才是理想的數值。


06? 線端子檢查


目視檢測之目的是為了通過外觀檢查,檢查出鉚端高度拉力測試中未能查出的“壓著不良”與“模具不良”,進一步通過壓著狀態良否的判斷,發現組裝插件時的不適合等。


在鉚壓拉力和高度保證的前提下,理想的鉚端狀態:

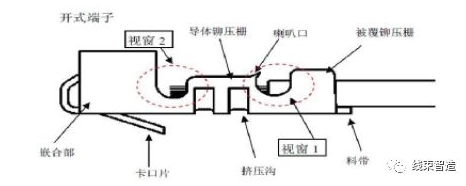

1.視窗1能看見導體又能看多絕緣體(外被);

2.視窗2芯線(導體)露出長度0.5-1.5mm(具體依端子大小而定);

3.嵌合部不可變形,卡口片不可變形;

4.芯線鉚壓柵、被覆固定柵中間溝槽不可有間隙,不可兩邊帶毛刺;


5.喇叭口高度最高不超過導體鉚壓柵長度的1/8;

6.擠壓溝深度不大于0.3mm;

7.料帶長度大于0.1-0.5mm

8.端子上下左右彎曲不大于;

9.端子扭曲不大于15°。


五、組裝膠殼

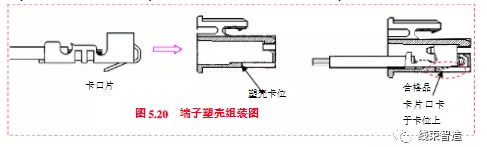

將鉚壓好的端子卡口片方向與塑殼卡同向,再將端子平推入塑殼,當聽到卡殼聲后,再回輕拉線材,以確定端子正確卡入塑殼,無脫落則合格。


六、測試



01 測試目的



檢測產品功能是否正常,以確定產品性能是否符合客戶要求。



02 注意事項



① 測試之后需自檢塑殼有無刮傷,端子是否歪斜;

② 當連續出現電測不良時應及時向上級或品管匯報;

③ 良品與不良品區分開,并標示清楚,將不良品放于指定位置;

④ 易損的測試頭應依實際狀況及時更換。



七、組裝


注意事項



①?制具定位柱位置尺寸需在工程圖公差范圍內;

② 固定單件時不可錯位置;

纏膠布應重疊繞卷,且開始和結束時至少有一圈以上的重疊,各部尺寸須在公差范圍內。



八、包裝入庫



包裝時注意不可有多裝、少裝、混裝以及標識、字跡模糊不清等不良。
