1 引言

隨著社會的發展，汽車用戶對汽車配置的要求越來越高，客戶定制的汽車將成為未來發展趨勢。但是，客戶定制必定出現零件多樣化，而線束作為汽車中單獨的個體零件，連接了汽車中的所有用電器，需要滿足不同的功能配置。隨著新四化及電子電器配置的不斷增加，線束的復雜程度也迅速增長，表現出“基數少變化多”的特點。如果按照傳統模式設計汽車線束，將出現更改周期長、生產壓力大、庫存種類多等諸多問題。

上汽大通汽車有限公司是全球首家全平臺采用C2（Custom-To-Business） 客戶定制的生產模式，線束模塊化的系統開發，解決了傳統模式線束存在的問題。

2 線束模塊化系統開發

2.1 汽車線束模塊化系統原理

線束模塊由不同模塊組成，線束總成打散為與各個功能相關的線束結構（模塊），每一功能由一模塊組成。通過圖1可以看出，一個主線束可以分解成半成品組件模塊，圖1中不同模塊通過模塊C的連接器來保持他們之間的關系。線束可以根據需求劃分為基礎模塊、功能模塊和選配模塊。

圖1 模塊化過程

模塊化線束系統開發制造又稱KSK，是德語（Kunden-Spezifischer Kabel） 的縮寫，本意為Customer-Specified Cable。線束模塊化具體落實環節涉及到設計拆分、定價、檢測、物流拉動、總裝裝配等，需要多個系統配套，上汽大通汽車有限公司線束模塊化設計總體過程如圖2所示。

在設計生產階段，主機廠用PowerB2O （Business-2-Organization）系統將線束總成拆分成不同的模塊，對每一模塊進行拆分設計，并用相關特征的UC （UsingControl） 約束符對模塊進行約束。供應商根據主機廠提供的不同模塊進行模塊化生產。當主機廠整車排產訂單廣播或車身上線后，主機廠根據車輛生產訂單的配置，將車輛信息及線束大類所帶的

模塊通過EDI （Electronic Data Interchange） 系統將訂單信息發送至供應商，供應商接收到主機廠的訂單配置需求后，將已經生產好的不同模塊進行配置組合，最后組成線束總成。

供應商按照事先約定的提前期，將線束生產完畢后交貨，每一根線束要有單獨料箱，并打印出相應標簽。主機廠接收到供應商已生產的線束，掃碼收貨時，根據一定策略需求尋找空倉位，通知物料人員擺放。當整車進入總裝時，觸發線束排序動作，根據車號找到該車使用的線束，通知物流人員取貨并送到排序區等待排序。

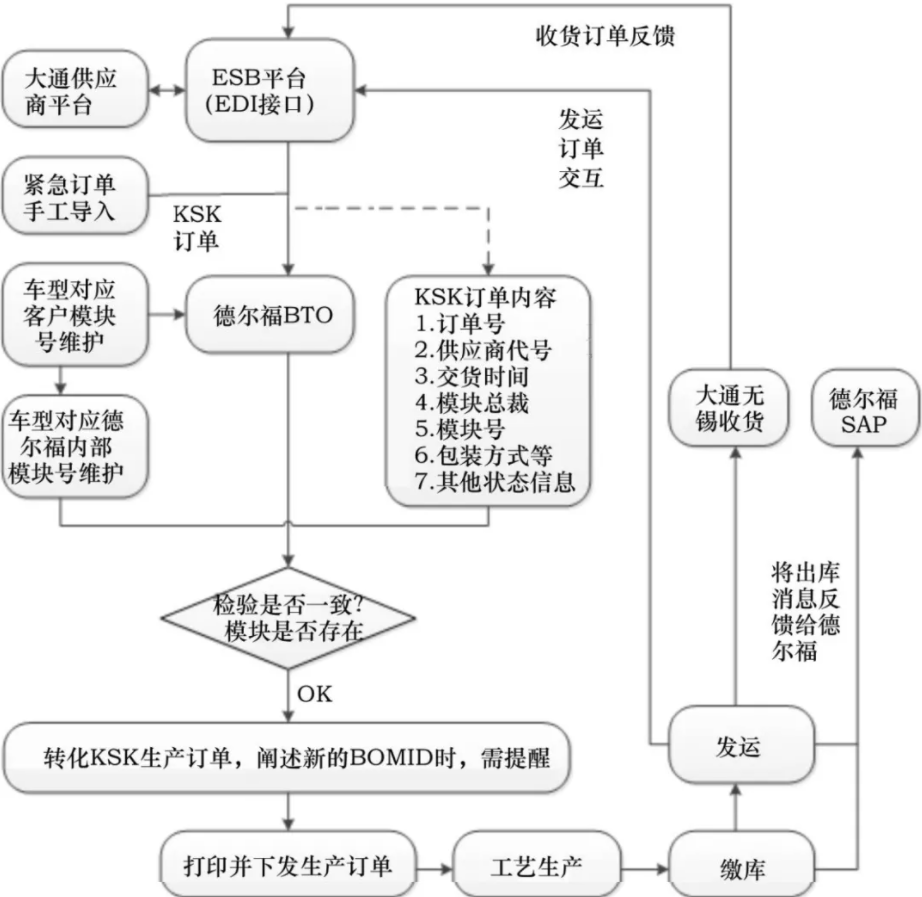

整車下線觸發結算動作，根據整車使用的線束模塊情況，產生單模塊的使用情況，將處于可結算狀態的信息發布到供應商平臺，方便供應商進行發票的開具和結算。最后供應商在平臺上進行結算信息的勾選以形成相應開票依據。上汽大通汽車有限公司線束KSK模塊化生產的流程如圖2所示。

圖2 上汽大通汽車有限公司線束KSK模塊化生產流程

2.2 模塊化拆分原理

模塊拆分的原則是：首先要確保模塊覆蓋整車所有配置；其次模塊按照配置或功能劃分清晰，不能遺漏回路或重復回路；最后必要時可做冗余，以減少模塊種類。

線束在開發前期，模塊必須被劃分清楚，然后將每個零件劃分到不同的模塊中，目前根據零件功能將整車用電器模塊劃分為兩種：基礎模塊和功能模塊。

基礎模塊又稱必選模塊，具有唯一性，優先級最高，基礎模塊內的零件是所有車型的必裝配置，而且這些零件不含多種配置。此時線束圖紙應該只有一個基礎模塊，所有車型共用這一基礎模塊。

以上汽大通SV61車型儀表線束為例，基礎模塊一般包含車身控制模塊（BCM）、搭鐵模塊、防盜模塊（IMMO）等多個模塊。功能模塊包含多種可選擇的模塊。功能模塊分為變速器模塊（AMT／MT）、CAN網絡模塊（高配CAN ／低配CAN）、ABS模塊（ABS ／ ESP）、倒車影像模塊、電動后視鏡模塊、破窗器等多個模塊。這些功能模塊中，又劃分為必選功能模塊（如變速器模塊、ABS模塊） 及可選功能模塊（如倒車影像模塊、電動后視鏡模塊），其中必選功能模塊的優先級高于可選功能模塊。必選模塊表示不論車輛配置如何，必選模塊中子配置必定選擇其一；可選模塊表示這些模塊是否需要根據顧客的選擇而定，如果顧客選擇選裝模塊的配置，則功能模塊的子模塊需要，否則不需要。

將模塊劃分完成后，在系統內提前對基礎模塊、必選功能模塊及可選功能模塊進行設置選裝規則，如果選擇模塊重復或者遺漏，系統會報錯，這有利于對線束多模塊情況下的反查，減少模塊出錯的幾率。

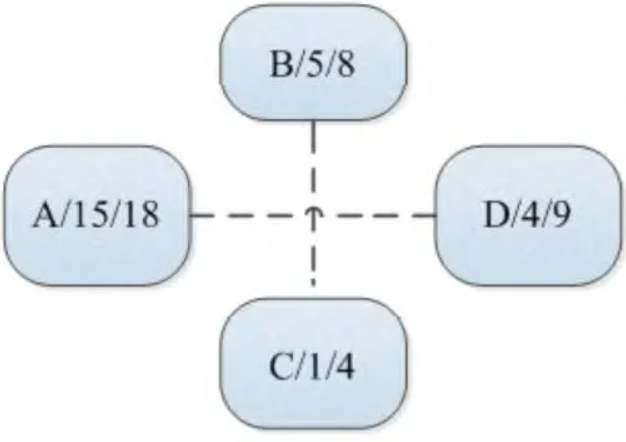

模塊確定后，將線束上的塑件、端子、接插器等進行劃分，每個子零件都應當有一定的屬性。特別對于不同模塊共用接插器，一般按照孔位數進行劃分，將連接器劃歸為孔位數多的模塊。例如圖3模塊中，B插接件有8個孔位，其中5個孔位屬于此模塊，則此接插件就屬于此模塊。C接插件有4個孔，1個孔屬于該模塊，另外3個孔屬于另外一個模塊，則此連接器就屬于另外一個模塊。

圖3 接插件劃分

2.3 線束開發驗證策略

線束搭配后的模塊準確性因組合數太龐大，無法100%全面經過實物驗證，因此各驗證環節一般采取如下策略。

1） 虛擬驗證：通過專用設計軟件輔助，模擬分析各模塊搭配可行性。優點是時間短、費用低。缺點是無法預測到線束實際生產過程的突發狀況。

2） 系統驗證：選擇高、中、低配等數個線束總成，確認線束模塊的可行性。優點是能夠模擬實車驗證，缺點是只能驗證部分車輛，不能確保所有配置車輛都進行驗證?？紤]到費用、周期等多方面，模塊化線束大多采用此種方法進行驗證。

3） 實車驗證：同系統驗證選件策略，確保所有試驗車型搭載的線束總成涵蓋所有模塊。優點是可以確保各種配置車輛都得到驗證，驗證充分。缺點是需求車輛多、驗證周期長、費用高。

3 線束模塊化設計的優缺點

3.1 線束模塊化設計的局限性

線束模塊化模式節省了一長串的工作流程，大大提高了響應速度，同時減少了庫存。但是對于主車型下“不同軸距”的車型不適用于KSK模式，因?yàn)榫€束模塊化適用于同一接插件內不同孔位的回路，兩個長度不同的功能不適用劃分到同一子模塊。

3.2 線束模塊化設計優勢

1） 減少主機廠線束設計流程和工作量。

線束傳統設計模式，每一種配置的車輛對應的一張新的圖紙，如果對某一車型的基礎線束進行變更，需要對所有的圖紙進行變更，工作量非常大。如果采用KSK模塊化設計，只需對變更的相關模塊的線束進行更新圖紙即可。

2） KSK模式極大降低主機廠倉儲物流成本和庫存成本。

傳統線束生產模式主機廠內每個線束零件號將有大量庫存，KSK模式主機廠內線束零件基本零庫存，極大地減少了庫存成本，而且采用模塊化設計，每根線都是量身定做，不會產生多余的分支，減少單件成本。以上汽大通SV61-D1儀表線束為例，5年預計節省1100W成本費用。

3） 縮短周期。

模塊化設計的線束是基于電器功能和布局來分類，設計人員不需要查找之前車型是否做過類似處理，只需要確認是否為新功能出現，如果是新功能出現，把新功能的線束優先設計完成，然后添加到功能清單中，極大地縮短開發周期。傳統模式下開發一種線束工裝時間大概需要5周，件交付需提前兩周左右下訂單需求，而KSK模式下，線束開發周期工裝時間大概需要2周，零件交付提前3天提交需求即可。

4 總結

線束KSK模式的系統開發需要主機廠和供應商建立一個復雜的信息交互系統，同時對設計、生產、物流等多方面人員要求較高。但線束KSK模塊化生產能夠大大縮短開發周期，節省費用。

隨著消費者對車輛配置及個性化的需求越來越高，KSK線束設計是客戶定制的初步體現。中國市場品牌中上汽大通汽車有限公司的線束已全平臺采用模塊化開發和生產方式，奇瑞汽車也初步采用模塊化生產，奧迪、大眾等合資品牌采用了半模塊化的生產方式。中國自主品牌汽車正在蒸蒸日上，線束在模塊化設計方向有著巨大潛力，最終KSK的線束生產方式將會成為主流，并且不局限在汽車領域，還將不斷拓展不同領域，在大規模量產中實現高復雜性生產，每個人可以體驗到完全符合自己需求的定制產品。
