綜合布線技術在列車電氣柜線束設計中的應用

來源：線束世界?作者：線束世界-Jimmy?2021-08-17 10:02

綜合布線技術是運用三維布線軟件，結合實際安裝經驗，對實際安裝物體上用于兩個或多個端點之間傳輸電能的電線、器件或其組合進行布線設計的一門先進技術。目前，綜合布線技術已經在飛機電氣線路互連系統中得到應用，機車電氣柜中涉及的接線關系數量極大，將飛機領域的設計理念與軌道交通上機車車輛布線等規范、經驗相結合，應用于機車電氣柜中，形成一套專用的設計、裝配方法。

1 綜合布線軟件?

綜合布線技術，目前在 CATIA、SOLIDWORKS、 INVENTOR、PROE、UG 等綜合設計軟件上均有應用。本文是以 CATIA 的電氣設計模塊為例，說明其在線束設計中的應用。

CATIA 的電氣設計模塊主要由Electrical Part Design、Electrical Assembly Design、Electrical Harness Assembly， Electrical Wire Routing、Electrical Harness Flattening。在 CATIA 中進行機車電氣柜進行布線設計，主要需要確定的是主線束的走向，走向是由連接器、尾部附件、卡箍、扎帶等節點組成。

2 綜合布線流程?

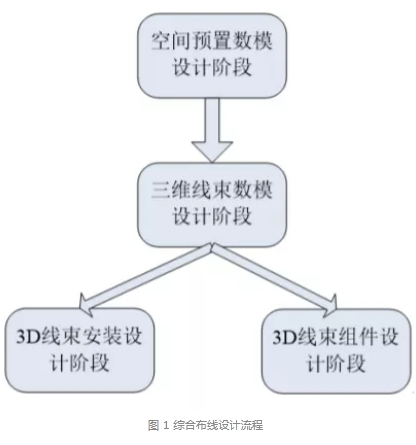

綜合布線的設計流程如圖 1 所示。

（1）空間預置數模設計階段。首先，目前電氣工程師和結構工程師在實際項目中基本上是根據自己的經驗在獨立完成自己項目，完成二者的前期融合是很有必要的。當電氣工程師拿到比較合理的結構圖紙后，要對 電氣柜柜內跟柜外線的交界處等細節進行設計；其次，通過參數化設計建立的標準化零部件庫是必需的。企業 籌劃并建立常用的連接器、端子、導線等庫，調用并不斷的充實庫中元器件的參數和數量。CATIA 電氣模塊中，電氣屬性有 Connector（連接器）、Support（支撐）等。如圖 2 所示是建立帶有電氣屬性點的連接器等元器件。

（2）綜合線束數模設計階段。首先，電磁兼容性（EMC）是指電氣控制設備在電磁環境中正常工作的能力。機車常用線纜分為以下三種：第一種 A 類是高電壓或大功率的電纜，即供電電纜，比如電動機電纜、輔助設備供電電纜、內燃機起機電纜等；第二種 B 類是中電壓或中功率電纜，即輔助供電電纜，比如蓄電池線路；第三種 C 類是低電壓或低功率電纜，即信號發送器線路、數據總線線路等等。

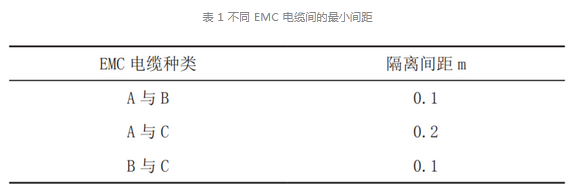

對不同種類電纜之間應留有間距或用絕緣隔板。電纜與電纜束之間所要求的距離理論上取決于功率、頻率、井行敷設的長度以及輻射抗擾度?？諝庵蟹笤O(shè)的不同種類的電纜，其最小間距 [3] 應按如表 1 所示選取。

其次，根據已經發布的電氣原理圖、結構初步數模等信息，采用 CATIA 線束的專用設計模塊，進行線束主通道的幾何線束的數模設計。

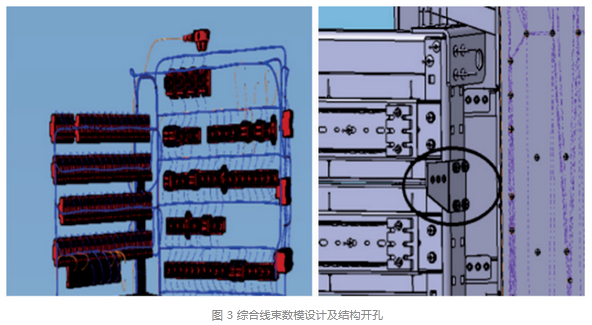

（3）3D 線束安裝設計階段。首先，綜合線束設計完成后，生成和電氣柜真實安裝細節相一致的幾何線束數模，包括所有分叉、松弛度、彎曲半徑等細節；其次，生成完整的與電氣走線節點結構接口數模，包括結構開 孔、接地位置、建議的安裝支架數模等，如圖 3 所示。

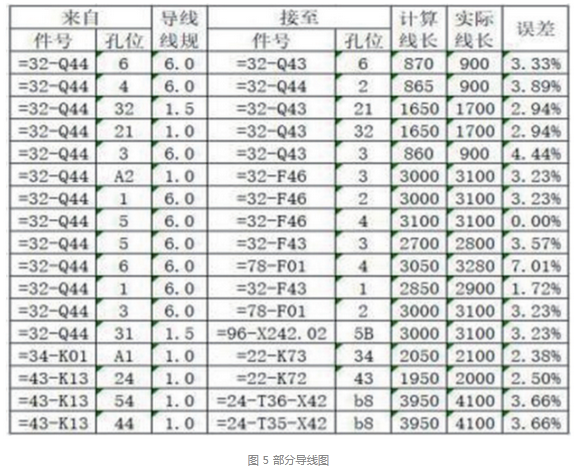

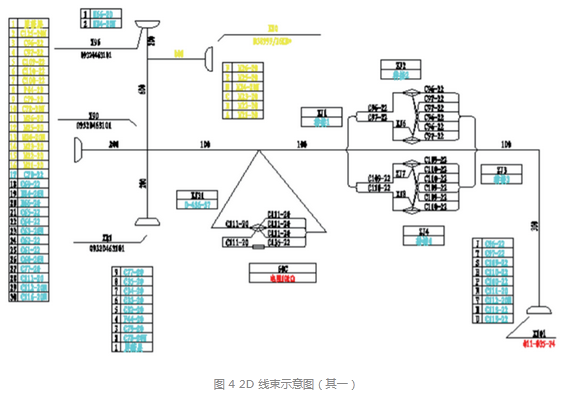

（4）3D 線束組件設計階段。首先，線束組件設計主要包括 2D 線束組件圖、導線表、物料清單，如圖 4、圖 5 所示。

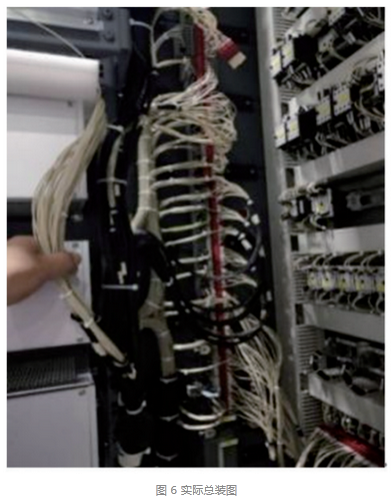

其次，實際線束的生產在結合 2D 線束圖、導線表做成線束，并完成線束的安裝，如圖 6 所示，同時將實 際生產過程中遇到的問題反饋到綜合布線中，并形成生產經驗庫。雖然該技術存在一定的誤差，但是還是顯著提高了設計和生產的效率。

3 線束組件設計的初步研究?

雖然引用了 3D 布線設計，但是 CATIA 的自動化程度還不是很高，效率低 , 存在以下問題：（1）在進行較大數量和線束較大彎扭線束自動布線的時候，CATIA 會 經常大量報錯；（2）難以在二維圖上顯示布線路徑。

本文提出兩種解決方案。方案一：目前市場上主要的綜合線纜設計軟件，主要有 CHS 和 See Electrical PLM 兩種。這兩種軟件均是國外開發的軟件，比較適合于大型飛機，船舶、整車等領域，可以利用該軟件的線束設計模塊，將在 CATIA 布線的信息提取到該模塊中，進行分析后，將信息導出到 CATIA 中獲得具體的線束的詳細信息。方案二：可以在 CATIA 已有的功能上進行一些總結，將 CATIA 報錯信息做成信息庫，以便后續分析處理，比如將線束的彎曲半徑調節在合適的范圍以便 CATIA 能夠順利地進行自動布線。同時，可以將 CATIA 的三維布線圖展平投影后進行分析總結，利用路徑搜索算法 [4] 合并接線表中導線通道總長度，并記錄路徑信息，提高工作效率。

4 結束語?

本文通過對綜合布線技術在機車線束中的應用研究，并介紹了兩種處理線束設計方法?？梢园l(fā)現，即使綜合布線技術已經很發達，在實際布線過程中，仍然存在一些不能在綜合布線中體現的因素，比如線纜只是對彎曲半徑進行體現、電纜（或匯流排）的截面積與布線 應考慮預計在機車車輛上的特殊應力、所用材料與布線 方法如何防止拉伸或摩擦。因此，在實際工作中綜合布線是一個將設計理念跟實際工作經驗相互結合、相互提升的過程。
