【線束】裝配作業指導書

來源:?作者:線束世界-Jimmy?2021-10-09 09:35

目的:確保公司線束類產品在裝配作業時,力求作業統一規范,品質穩定。同時產品符合相關工藝及客戶要求。


范圍:適用于公司內所有線材壓接后裝配作業。

?

責權:生產部負責對線材的壓接、裝配作業;品管部負責對裝配完成后的檢驗作業。

?


流程作業及要求

?

1.在裝配作業時,首先應確認材料(線材,膠殼)型號使用是否正確,是否與相應的圖紙和樣板相一致,如不能確認,需向班長報告幫其確認,無誤后方可正式作業。

?

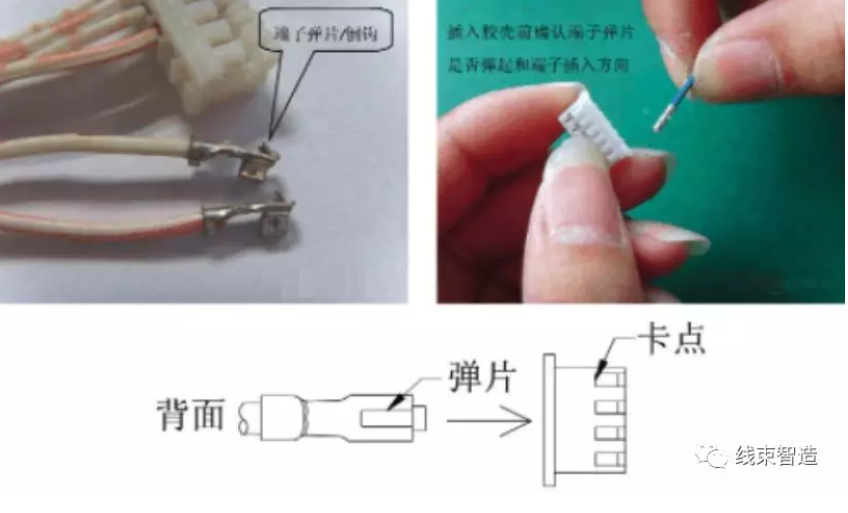

2.在裝配時,左手拿起膠殼,右手取一條相配的端子線,在確認端子彈片正常和插入方向后,右手大拇指及食指固定好端子的角度和方向。

?

輕力勻速地直接推進膠殼的穴位底部,直到端子彈片勾住膠殼內的卡點(正常情況下都能聽到咔嚓一聲,手上有感覺)方可插到位。如下圖:

?

屏幕截圖 2021-10-09 103530.png

?

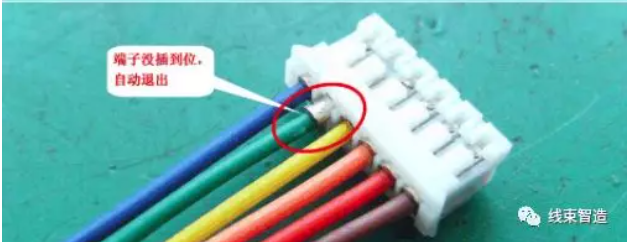

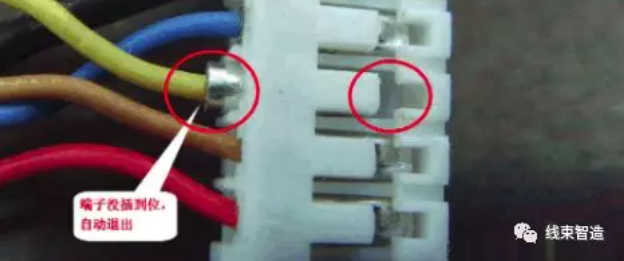

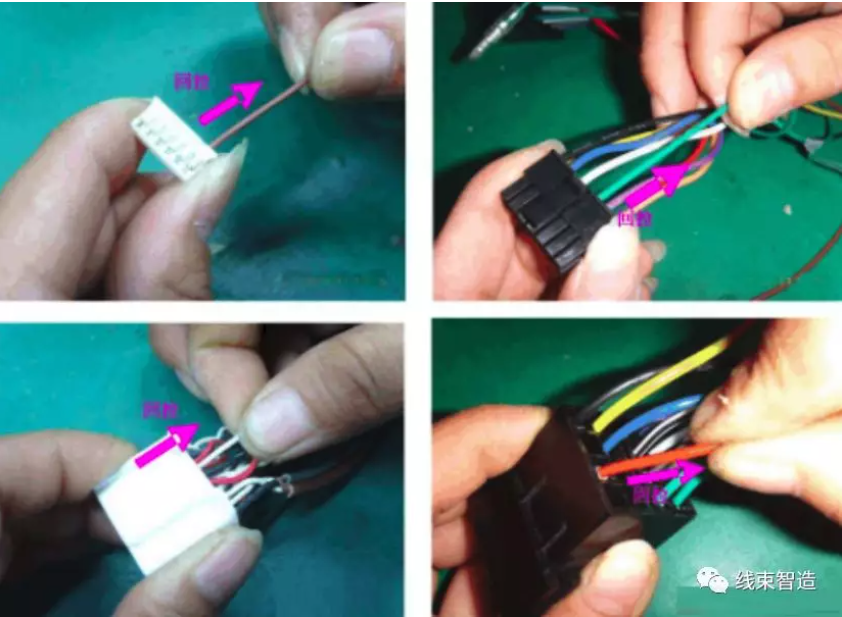

3.在裝配時,每插入一根端子線進入膠殼后,必須立即對其回拉一下,看是否端子插到位。

?

如果端子彈片勾住了膠殼的卡點,則不會退出來,否則,在電測和使用時,沒插到位的端子倒退出來,影響通電等使用性能。如下圖:

?

屏幕截圖 2021-10-09 103603.png

?

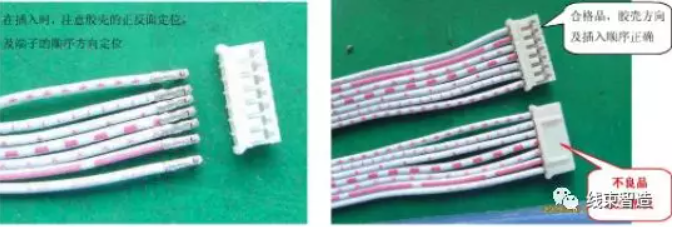

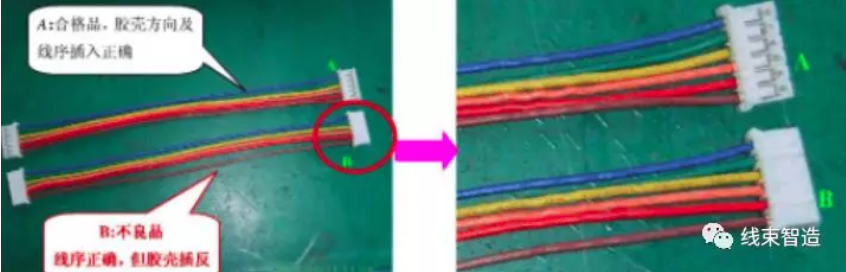

4.在裝配時,要防止端子整體插反,就必須對膠殼的方向定位和插端子的順序定位。如圖:

?

屏幕截圖 2021-10-09 103623.png屏幕截圖 2021-10-09 103645.png

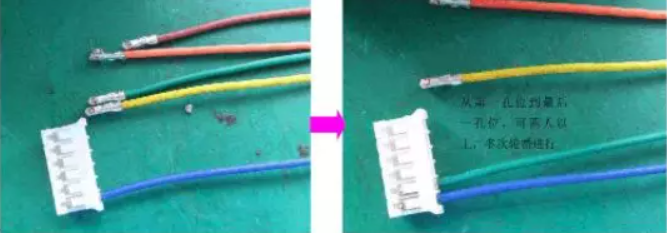

5.多根單芯線在插多孔位時,必須是每人一次只能插一個孔位。

?

按工程圖紙中的線序要求,輪番完成一個多孔膠殼的裝配作業,以防止線材插錯位。

?

屏幕截圖 2021-10-09 103705.png屏幕截圖 2021-10-09 103723.png

?

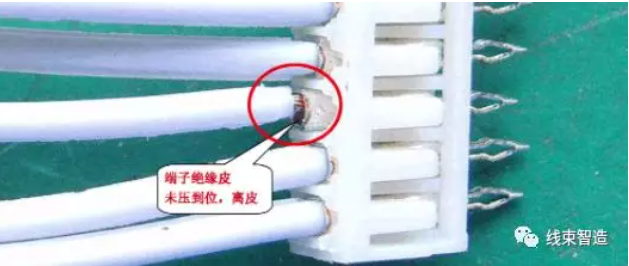

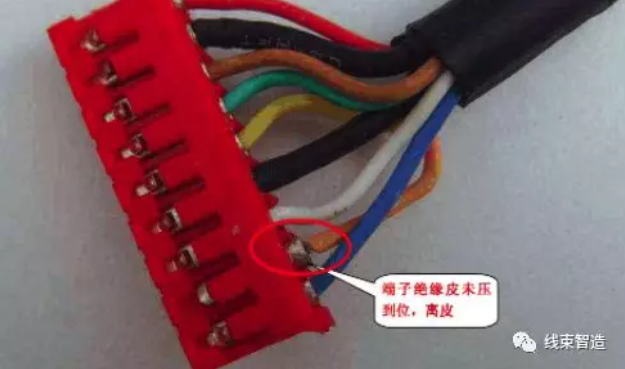

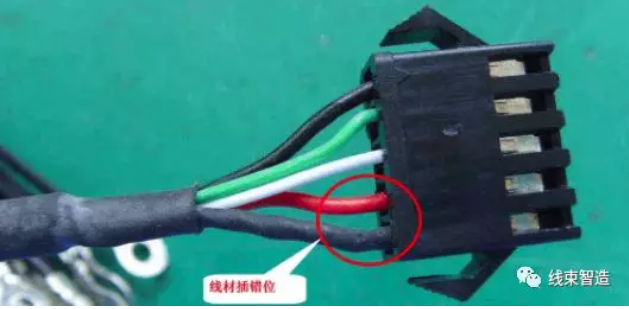

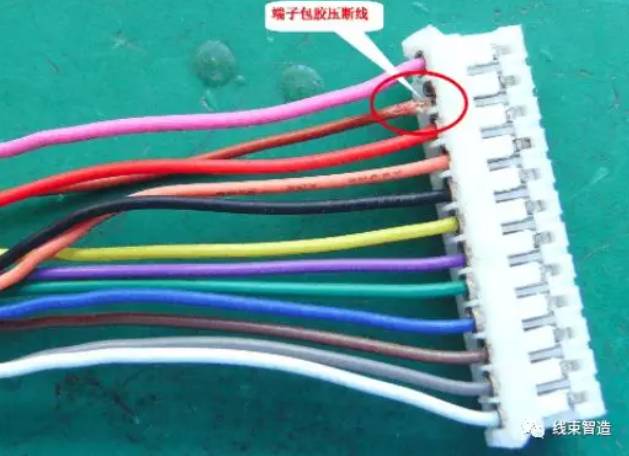

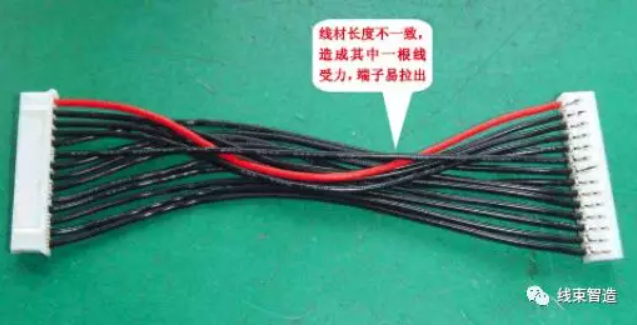

裝配不良品圖片

?








?
