【線束】組裝工藝流程及要求

來源：?作者：線束世界-Jimmy?2021-10-12 09:57

什么是線束？

線束是用來傳遞信息信號或操作信號的成串電線、電纜的總合。線束的扎束材料有夾子、纜帶、套筒、電工膠帶或此類材料的結合使用。

組裝工藝流程

1.線束子料號的制作必須要比照定位板來確定裁線尺寸。

在目前線束組裝過程中，常常是可以滿足子料號的尺寸，卻不能滿足定位板尺寸，造成很多不必要的浪費。子料號同樣要電測和全檢。

2.線束的布線。

①將各子料號按照圖面的要求平鋪于定位板上。

②在布線時，首先要一個區域一個區域的去放，單一區域的子料號放完后，再去放跨區域的子料號。

③跨區域的子料號也要先放簡單的，再放復雜的。

3.插PIN（部分未插PIN的TER必須先插入到對應的連接頭）。

綁線（綁線位置按定位板，綁線的起點一般是在定位板中雙線的起點位置）。

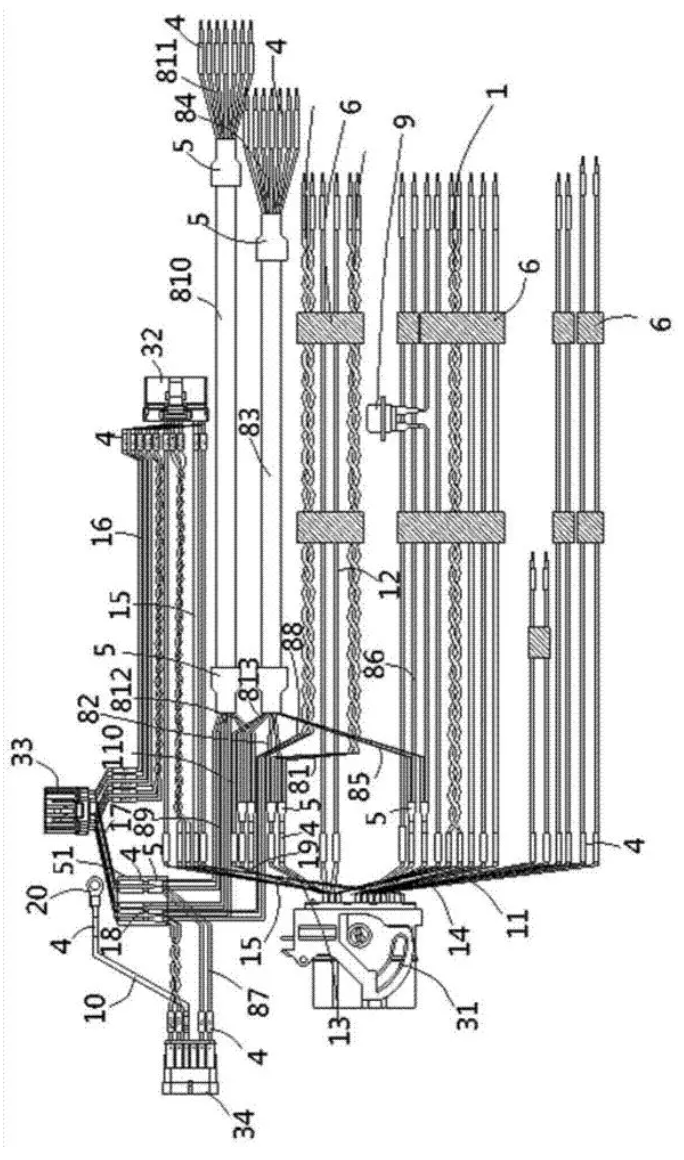

屏幕截圖 2021-10-13 114306.png

（某設備內控制盒的線束布線結構）

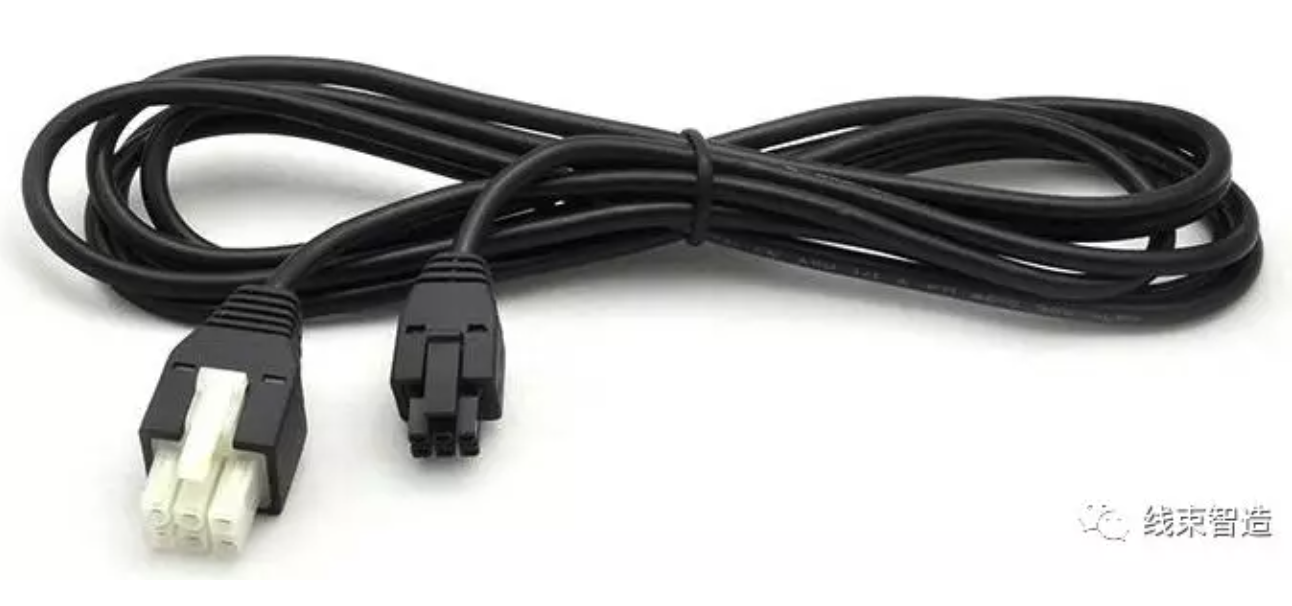

4.電測。

①由于組裝線的線位較復雜，因此測試資料必須嚴格地核對。

②經PE?&?QE都確認后才能進行測試。

5.全檢。

①檢查端子和CONN是否在公差帶之內。

②檢查綁線環是否均勻。

③檢查零部件裝配方法是否正確。

6.線束子料號的入庫。

子料號必須經OQC檢驗PASS后，方可進行后續動作。

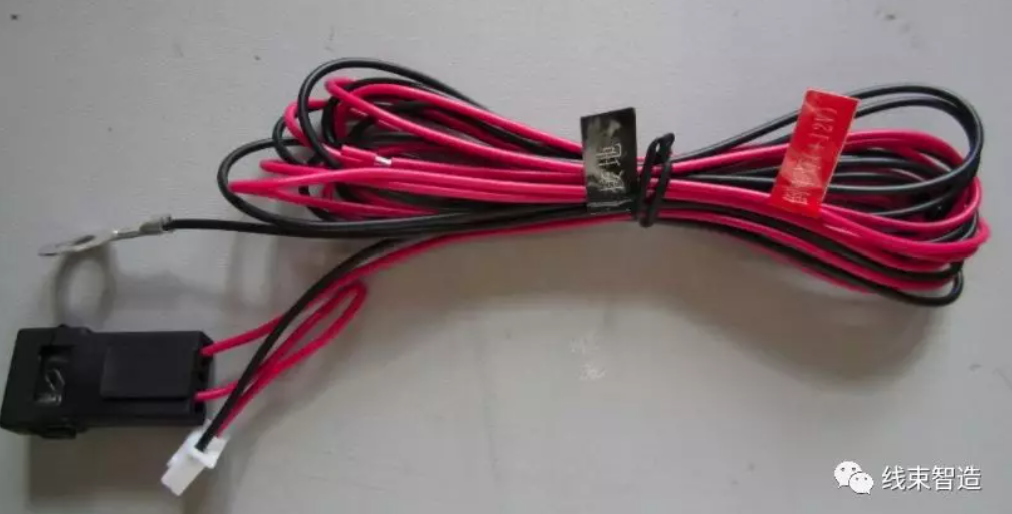

組裝工藝要求

1.線束加工組裝好后，所有的線束要平行，且不能移動。但是，綁線繩或束線帶不能卡傷線材。

2.插PIN或焊接時，芯線不能纏繞在一起，但也不能太緊。

3.布線時，各子料號的端子，HOUSING和D-SUB，IDC，CONN必須與定位板的標示吻合。

4.各子料號線材必須按定位板上的路線進行布置。

5.綁線時，繩子要從綁線環的下邊垂直移動。

6.束線帶要打緊，并且尾巴不能超過1mm。

7.綁線時，兩個綁線環之間的距離為25mm左右，且每條繩子綁到結尾處要保留尾巴10mm左右。

8.每條繩子在開始和結尾處要打死結。

9.綁線時，不能將繩子打圈或纏繞。不能將連接器卡在定位釘上，用力拉繩子，應將繩子的線頭固定在定位釘上，再綁線。

否則，易造成端子拉斷芯線或端子脫落。

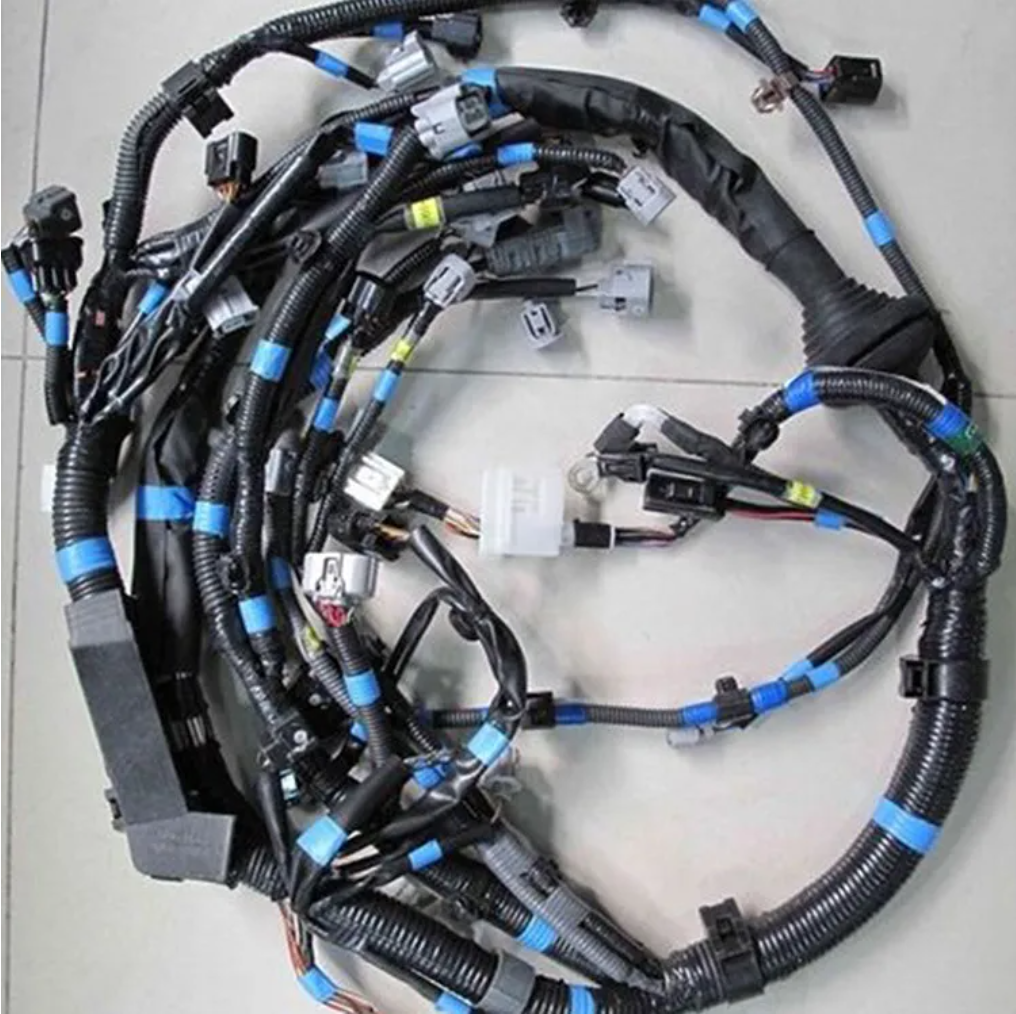

組裝質量標準

線束組裝成成品后，要檢測線束線路導通率，要求達到導通率為100%，無短路、短路、錯路現象。同時還要具備線束客戶所需求的質量標準，包裝時提供安全質量保證書等。

線束組裝檢測環節每一步都力求做到一絲不茍，務求精益求精，按照ISO9001：2000質量管理體系去規范作業要求。
