1?引言

線束是汽車等現代交通工具非常重要的組成部件， 是連接汽車各個電器零部件的重要載體， 車輛電力分配和信號傳輸?shù)纳窠?jīng)系統。隨著汽車和電子工業的發展與進步， 人們對汽車的安全性、 操控性、 舒適性、 娛樂性等方面的期望越來越高， 特別是近些年來新能源汽車勢力的加入， 大大促進汽車工業朝著電控化、 舒適化、 智能化、 自動化方向迅速發展。

隨著大量的電子電控產品應用在汽車上， 線束連接越來越復雜， 回路數量急劇增加， 線束在汽車成本占比不斷上升， 在某些車型中成本甚至僅次于發動機和變速箱等重要部件。整車線束物料數量上萬項， 制造工藝繁瑣， 成本核算工作量大， 但仍有依據和規律可循。而線束工裝模具動輒需要成百上千萬的投資， 若采購方缺乏評估其數量與真實成本的能力， 難以評估供應商報價信息的合理性， 在價格談判和定價決策時缺乏有效的評估依據， 進而可能會給公司帶來不必要的經濟損失。本文將基于線束制造工藝和物料清單， 對工裝模具的成本分析展開討論， 并給出了成本控制的建議。

2?汽車線束的分類

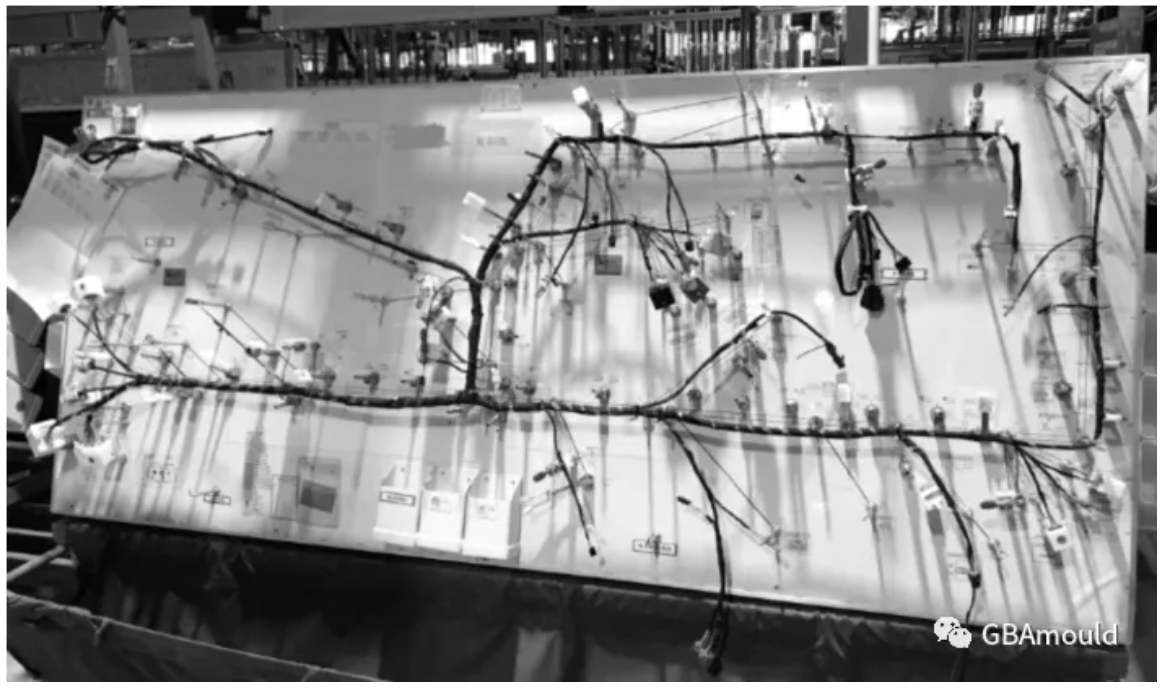

圖1是乘用車的整車線束實車模擬圖， 圖中每根線束都是由多根導電線捆綁成束， 故稱線束， 是實現汽車信號傳輸與電力分配的系統組合。汽車線束主要由以下部分組成：①導電線 （線束的主材， 是傳輸數據信號和電力動力的導體， 根據不同要求采用不同的顏色、 線徑、 線種） ；②金屬端子 （線束和電器之間金屬連接件， 壓接在導電線的兩端， 傳輸電流或信號， 具備快速插拔功能， 一般基材為銅， 表面鍍金、 鋅、 銀等） ；③塑膠連接器 （固定端子的塑料成型件， 保持端子在正確位置接觸導通及相互間的絕緣作用） ；④定位扎帶/卡釘 （將線束固定在車身正確的位置） ；⑤護套 （保護線束， 防止線束磨損、 斷裂） ；⑥膠帶 （將多根導電線捆綁束縛成形， 并保護線束） ；⑦橡膠圈 （防止線束在穿過鈑金件的孔時被劃傷割斷） 以及其他零部件， 是汽車信號傳輸?shù)妮d體。

圖1 整車線束實車模擬圖

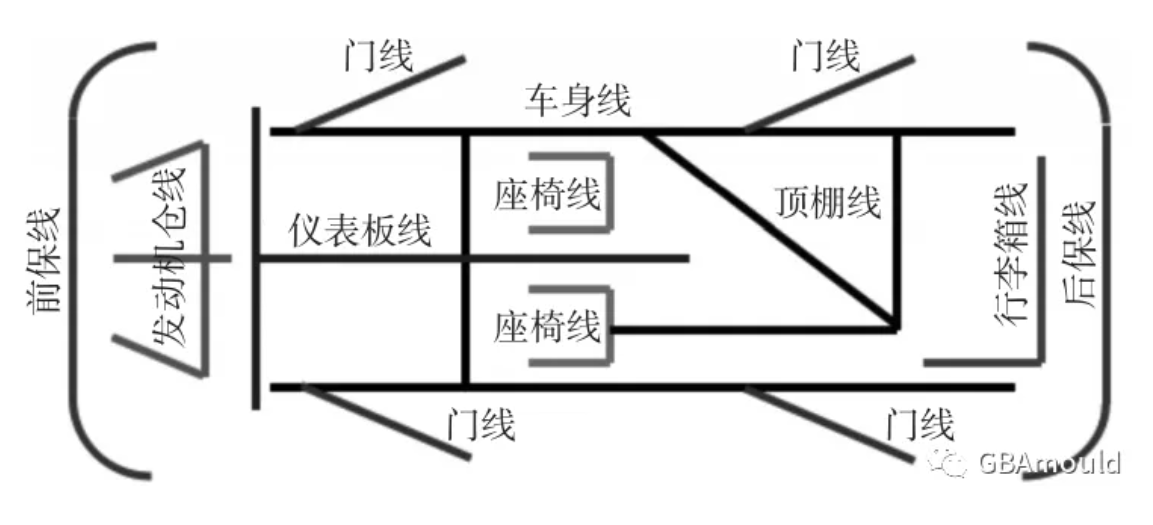

圖2所示為汽車線束分布的簡要示意圖， 分別以所處汽車區域的零部件為分類家族。按結構組成復雜程度可以分為主線束和小線束。主線束結構復雜，由很多物料組成， 一根主線上存在很多分支， 并且有裝配方向要求， 主要是指發動機艙線束、 儀表板線束、車身線束等。小線束結構簡單， 分支線較少或根本就沒有， 如空調線束、 座椅線束、 門板線束、 保險杠線束、頂棚線束、 行李箱線束等。

圖2 汽車線束分布示意圖

3?線束的制造工藝及工裝模具的種類

線束的主要成本是原材料成本和制造費用， 以及工裝模具費用。原材料成本可以根據線束物料清單，各項費用逐項核算累加。線束裝配制造是勞動高度密集型， 整車線束的物料數量繁多， 導致其制造工藝復雜繁瑣， 機械化和自動化的程度相對較低， 雖然個別單工序可以實現自動化或半自動化生產， 但整體工藝很難實現自動化制造， 主要還是依賴工人手工作業完成， 如果管理不到位， 現場很容易發生混料錯裝漏裝現象， 導致整套線束報廢或返工。

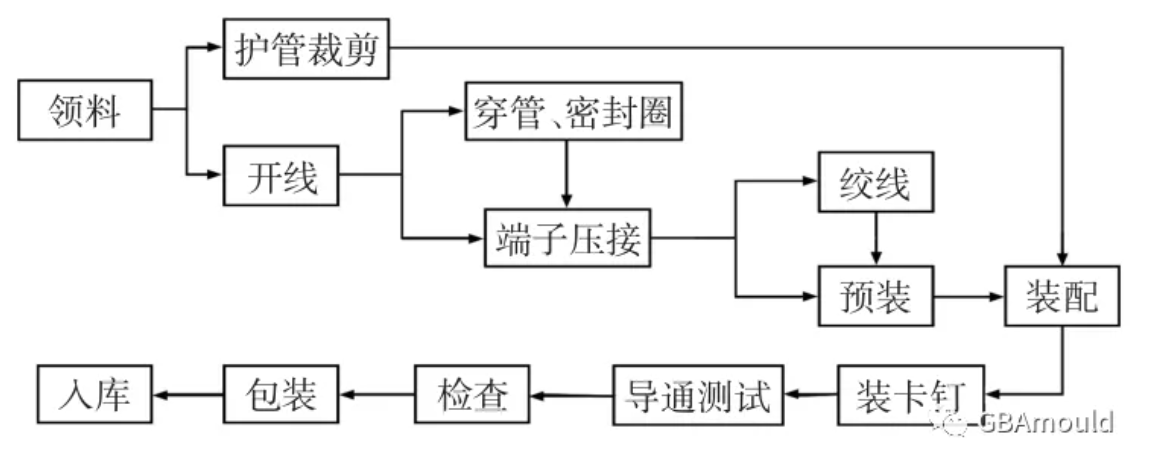

圖3是線束的簡要制造工藝流程， 依據線束2D圖紙合理設計制造工藝， 主要包括開線、 端子壓接、 線束裝配、 導通測試等幾大工藝。線束復雜程度不同， 裝配線和制造工藝是不一樣的， 并且線束在裝配制造中會不斷調整優化工藝， 成本在較小的范圍內動態變化， 相比于總成本波動值很小， 完全按照制造工藝核算成本是非常繁瑣耗時并且要不斷更新， 意義不大。行業的通常作法是核算出原材料的成本， 參照一定的比例反算線束制造成本和總成本；這個比例值依據線束廠除原材料之外的耗費和線束產出量， 折算出每套線束非原材料的消耗成本。

圖3 線束簡要制造工藝流程圖

開線是線束生產的第一步工藝：將各類整卷的導電線按長度要求切斷， 并將導線兩端頭的絕緣皮按技術規范剝掉露出金屬導線， 開線工藝常用設備為送線器、 剪剝機等通用類設備。護管、 護套類零件有兩種供貨方式：整卷購買， 在廠內按所需長度進行裁切， 裁切機按通用設備折舊費計算；定長購買， 按外購件核算費用， 無需重復計算裁切制造費用。

開線之后是端子壓接：將導電線與金屬端子壓接在一起， 確保導通與壓接力， 方便后續快速插接裝配進塑膠連接器內。有些導線有特殊護套要求， 應先穿護套再壓接端子， 工序顛倒將無法裝配；有些端子有防水防滲漏要求， 應將導線先穿上密封圈再與端子壓接在一起。壓接端子所使用的送線機和壓接機屬于通用設備， 端子壓接模具是根據不同的端子專門設計制造的， 屬于專用模具。

第三步工藝是絞線：各種線束有不同的功能， 有些導線有屏蔽性要求， 需進行雙股絞合處理， 絞線機按通用設備折舊計算制造費用。

線束原材料準備妥當以后， 接下來是將一根根導線按照裝車要求進行纏繞束縛捆扎成線束狀態。工裝板作為線束裝配作業工具， 是一本立體直觀的作業指導書， 表面有走線排版布局和裝配零件圖示信息，確保員工在眾多類似相像的零件中不會裝錯裝漏。線束工裝板有流水線和單板兩種形式。

主線束裝配物料太多， 裝配周期長， 采用多塊主板組成流水線形式同時裝配。為了平衡主板生產制造節拍， 有些分支線束需提前預裝配。分支線預裝配和小線束裝配工藝簡單、 生產周期短， 工裝板為單板形式。有時為了降低成本， 節約工廠排布空間， 會在同一工位采用雙面板回轉、 翻轉來生產不同線束， 或一塊工裝板的正背面分別裝配不同的線束。工裝板是根據不同車型、不同線束而專門定制， 屬于專用工裝。

一些特殊功能的小線束， 技術要求采用同款同色導線， 手工裝配效率非常低， 并且很容易插錯連接器端口， 且此類線束要求一次性裝配成功， 裝錯不能返工只能報廢。采用誘導臺裝配插接此類線束可以大大提高準確性和生產效率。首先將線束兩端連接器插在誘導臺對應位置， 將所有導線插入非誘導端連接器。誘導裝配時， 隨機拿起一根導線， 插入誘導端連接器前先觸碰一下臺面測試柱， 誘導臺檢測出導線對應的連接器端口， 給予亮燈顯示， 將導線端子按提示插入正確的連接器端口， 防止導線兩端對應的連接器信號串口或錯口。誘導臺是根據導線和連接器專門定制， 屬于專用工裝設備。

小線束上卡釘數量少， 可以工人手工裝配檢查。但主線束上有數量龐大的定位扎帶和卡釘， 且有定位、 定向、 定型號要求， 為了防止漏裝錯裝誤裝， 通常采用專用的卡釘臺進行裝配和檢測， 只有線束上所有對應位置的卡釘安裝正確， 并通過卡釘臺的所有檢測才算完成。不同車型不同線束的卡釘和扎帶的數量和位置不同， 卡釘臺屬于專用工裝設備。

線束全部裝配完成以后， 裝箱入庫之前， 需檢測其所有導線回路是否正確， 電信號導通是否正常， 防止不合格品被錯誤的裝上汽車造成巨大的損失。發動機艙、 儀表、 車身等主線束有成百上千條回路， 在批產前會經常更改優化設計， 樣品階段可采用傳統的萬用表點對點測試線束回路的導通與阻抗等電性能， 這種方法無需額外投資節省成本， 但用人工檢測費時費力， 且容易錯檢、 漏檢。

批產后， 為了提升生產效率并確保準確性， 主線束須采用專用電測臺進行線束導通測試。目前主流線束廠基本采用氣動式導通電測臺檢測線束， 其優點是設計與制作工藝簡便， 使用維護及更改容易。整條線束的所有接插點在電測臺上都有對應的檢測點， 線束插上電測臺， 測試立即啟動并迅速獲得測試結果， 高效完成線束的電性能測試。小線束回路少， 可采用萬用表點對點檢測， 手工測試方便快捷， 無需投入專用電測臺， 減少投資成本。電測臺是根據線束定制， 屬于專用工裝設備。

線束電檢合格后， 質量人員檢查外觀， 合格后入庫待發貨。

4?線束工裝模具的成本分析方法

線束的制造會使用到很多設備和工裝模具， 通用類設備和工裝是將成本折舊進制造費用中。專用設備和工裝模具應作為固定資產投資， 核算其成本。通過制造工藝的介紹， 應視作固定資產的線束工裝模具有：①端子壓接模具；②工裝板；③誘導臺、 卡釘臺、 電測臺。整車線束的固定資產投資成本與線束的結構復雜性密切相關。

4.1 端子壓接模具

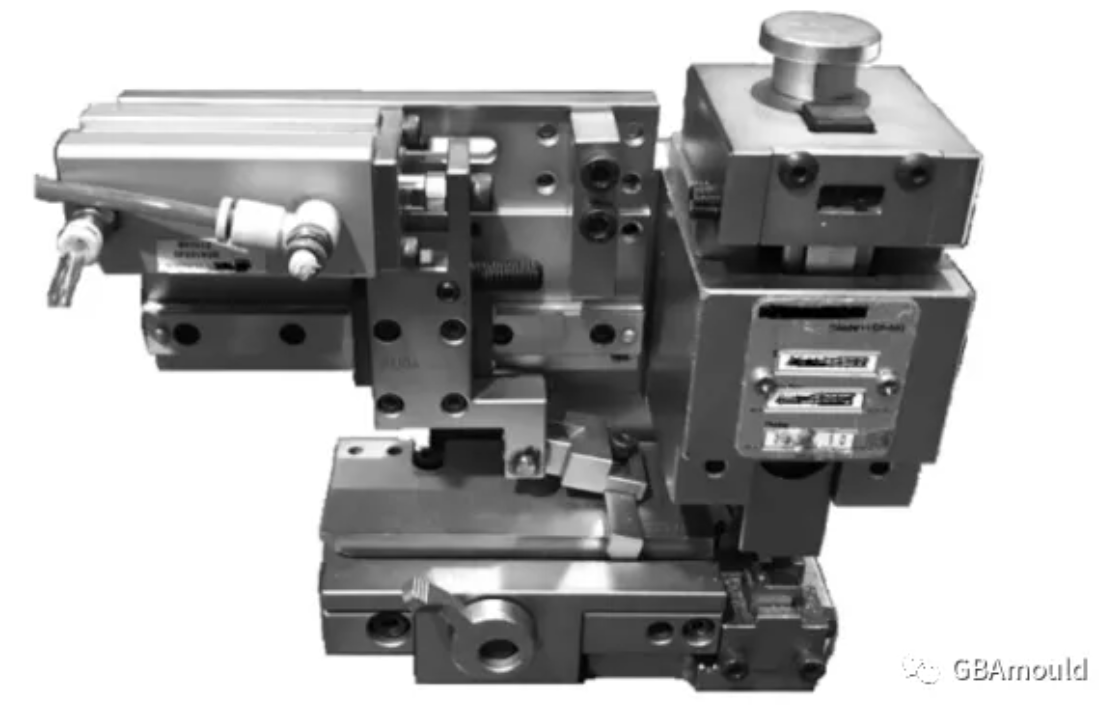

線束端子壓接模具如圖4所示， 屬于典型的精密模具， 結構標準， 成本近似。端子模的外形尺寸為標準的200×150×100mm， 不同端子模的區別在于壓接刀口不同， 根據端子模成本=材料費+加工費+其他費用，挑選部分端子模拆分成本明細， 核算出端子模成本均價在幾千元左右。

圖4 端子模具實物圖

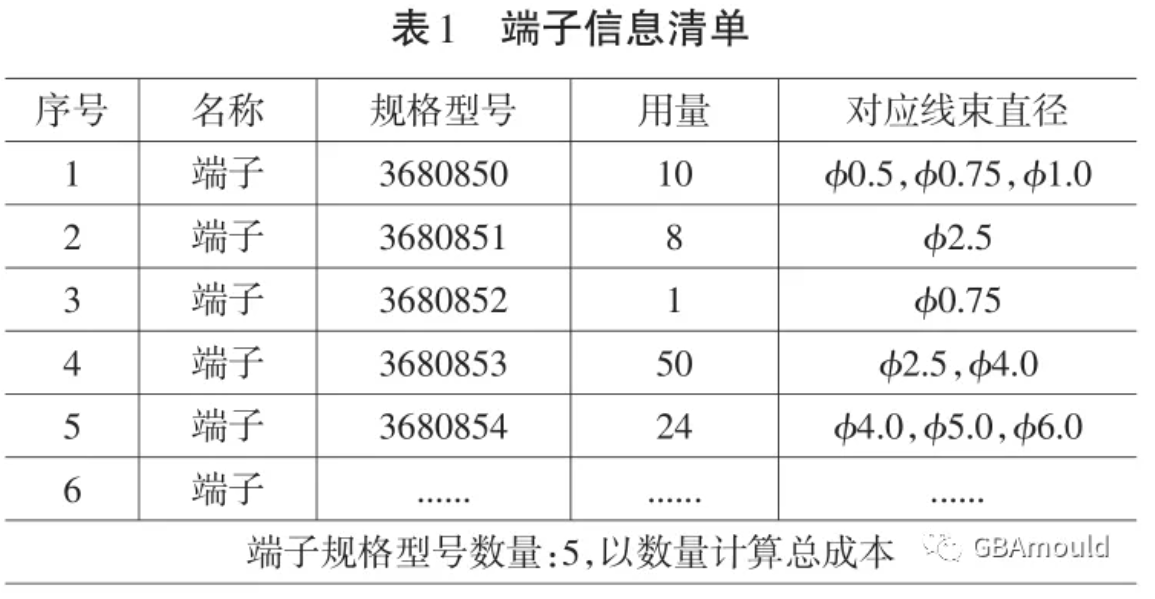

對整車線束項目來說， 端子模具投資成本除了知道單價， 更需理清整車線束到底需要多少副端子模。一輛汽車的線束會用到數千個端子， 但很多是同款端子， 采用Excel透視表功能， 從物料清單中導出， 如表1所示端子信息清單。假定不同端子之間差異較大， 每種規格的端子都需要一副全新端子模， 統計出端子規格型號數量， 就是端子模具的數量。同型號端子， 對應不同壓接工藝要求的導線， 端子模的壓接刀口不能共用， 因此每增加一種導線， 應新增一套壓接刀口零件， 費用約為整套端子模的10%~20%。

假定端子模成本為7,000元， 一套刀口費用為整副模具 20%=1,400 元， 根據表 1 得到：端子模數量 5套， 新增導線對應刀口5套；因此， 端子?？偝杀?端子模成本×數量+刀口費用×新制刀口數量=7,000×5+1,400×5=42,000元。

實際上由于整車線束的端子模數量多， 投資費用大。如果項目時間允許， 為了加強控制端子模投資成本， 可以進一步采取以下措施：①根據清單， 分析端子工程圖紙， 不同規格端子的差異點在哪里， 分析完全共用端子模的可行性， 或通過新制刀口共用模具；②分析導線的規格差異點， 是否一定需要新制端子壓接模具刀口。通過這兩點的加深分析， 可以有效減少非必要的端子模具數量， 從而降低投資成本。

4.2 工裝板

工裝板是線束裝配的主要工具， 3大主線束采用流水板形式裝配， 小線束和主線束預裝配采用單板形式。如圖5所示， 線束工裝板主要是由木材基板和各種治具組成。治具分為兩類， 一類是各種固定叉桿，引導固定導線走向及限位作用；另一類是各種固定保持夾具， 與線束上的連接器配對， 定位保護固定連接器?；逵蓸?biāo)準板裁切拼接而成， 標準板尺寸是1,200×2,400mm。

圖5 線束工裝板

考慮到人機工程學和充分利用標準板尺寸規格，主線束的流水板寬度為1,200mm；依據2D圖紙上線束長度和排樣， 設計分析定義流水板長度， 沿標準板長度方向裁切或拼接；單板一般尺寸比較小， 直接從標準板套裁切而得到。因此每塊工裝板基板的成本與其面積有關， 單位面積基價 P A =標準板價格/ （1.2×2.4） 。各類叉桿在細節上有少許差異， 但總體結構類似， 單價近似， 近乎標準品， 可直接從市場競標獲取最優的均值單價PC及服務。

叉桿的使用量需結合物料清單和2D圖紙進行分析計算， 統計叉桿數量的依據：①固定各類小型連接器；②各線束岔開的分支點；③各分支線束單位長度距離上 （如 10cm） 設置一個叉桿。因此叉桿數量=小型連接器數量+線束分支點數量+線束總長/叉桿間距。保持夾具屬于半標準件， 底部安插部分與叉桿一樣， 采用金屬桿與木材基板連接固定；頭部為仿形塊， 采用POM或PTFE塑料制造， 根據對應連接器的形狀配對仿形加工而成， 并帶自鎖固定結構。因此保持夾具的成本主要是頭部仿形塊的設計加工費用， 取市場平均定制費用， 再加上底部金屬桿的費用。取各類保持夾具的費用均值作為單件成本， 數量就是線束上對應的大型連接器的數量。

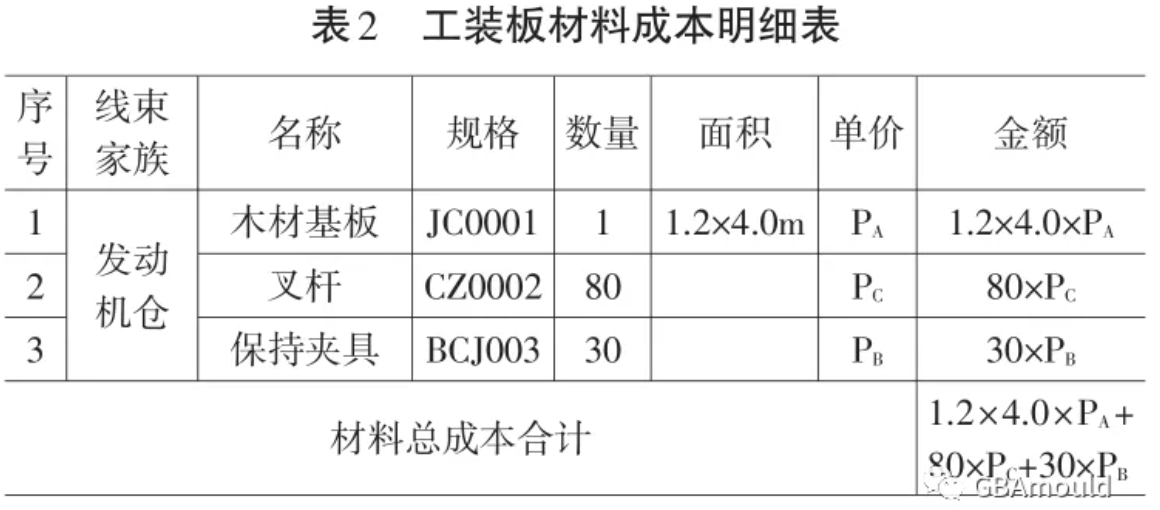

線束是按家族系列分類分開裝配制造， 工裝板需根據實際情況核算數量和成本。如三大主線束家族，通常采取的是10塊相同的工裝板組成流水線裝配， 核算出每塊流水板的價格， 總成本應乘以板的數量。如表2所示， 線束工裝板的材料費用=木材基板成本+叉桿成本+保持夾具成本=1.2×4.0×P A +80×P C +30×P B ；考慮到還有設計組裝以及輔材的費用， 材料費用乘以一定的系數作為一塊工裝板的總成本。主線束流水板成本一般單價幾萬元；小線束單板和主線預裝版比較便宜， 一般單價幾百元至1~2千元。

控制工裝板的投資成本， 可從以下三點采取措施：①同一位置的連接器， 考慮共用叉桿， 減少叉桿的數量；②叉桿間距適當加大， 減少叉桿數量；③優化線束裝配的排布設計， 減小工裝板的尺寸。

4.3 誘導臺、 卡釘臺與電測臺

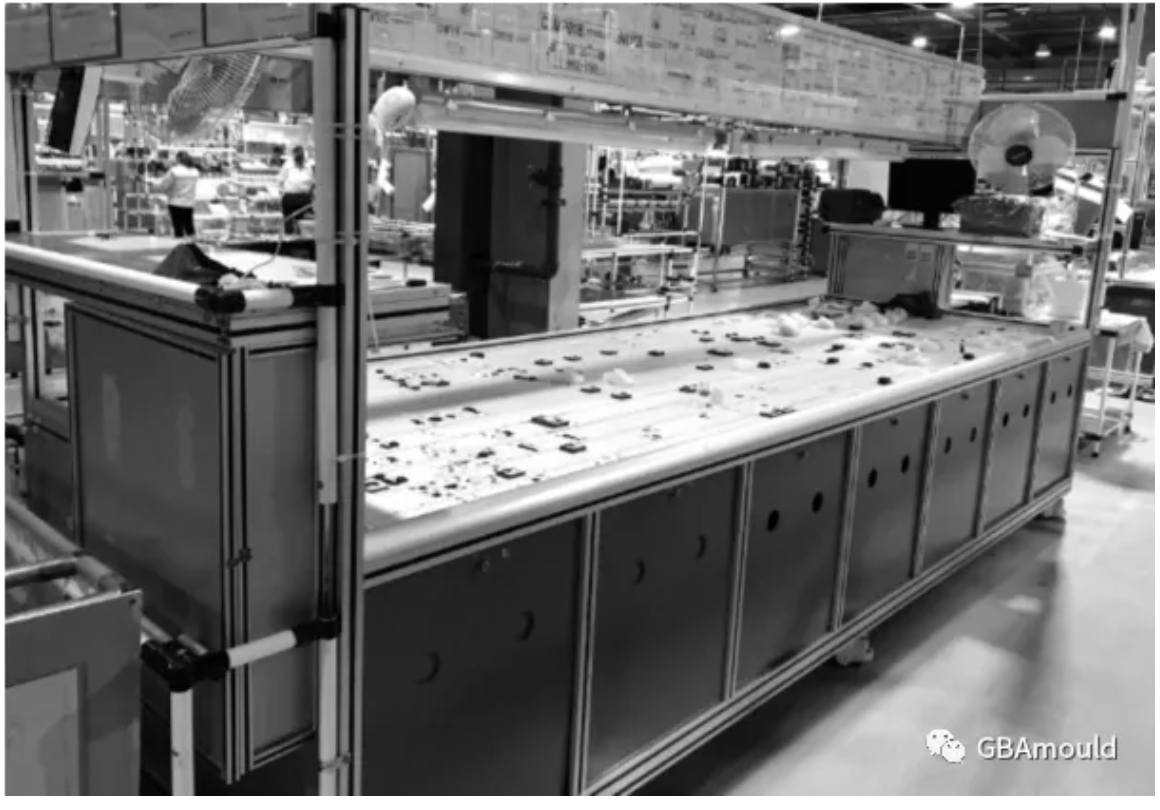

誘導臺、 卡釘臺與電測臺結構組成邏輯一樣， 按設計方案從市場采購標準品或半標準品再依需求簡單裁剪， 組裝成具備特定設計功能的專用設備， 核心技術在設計裝配調試， 主要成本是外購原材料， 成本核算邏輯相同。下面以電測臺為例介紹此類專用工裝設備的成本組成與核算。圖6所示為線束市場主流的氣動式導通電測臺的實物照片。

圖6 線束氣動式導通電測臺

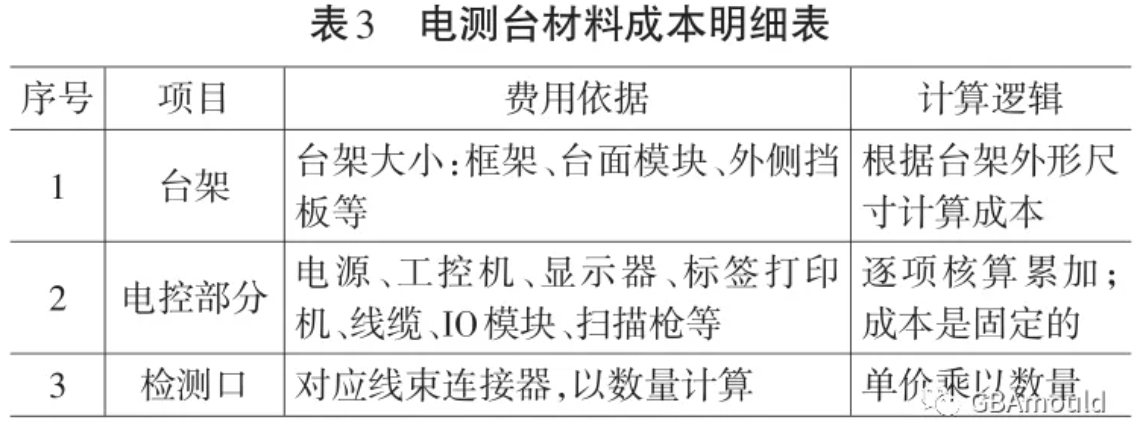

電測臺成本=材料成本+裝配成本+設計成本， 電測臺主要成本是材料， 設計、 裝配成本可按工時核算人工成本， 通常不超過總成本的20%， 或算出材料成本按比例反推總成本。電測臺的材料成本按計算邏輯不同， 分為3類， 如表3所示。

（1） 臺架是由框架、 臺面模塊、 外側擋板以及螺釘、 腳輪等輔助零件組成?？蚣苁怯蓸?biāo)準型的鋁擠出型材搭建而成， 按長度購買， 每段按設計規格裁切拼接而成， 根據電測臺外形尺寸及結構計算出整套臺架所需型材總長， 乘以市場單價， 即可得到型材耗用成本。臺面模塊為標準品， 每塊長寬尺寸100×100mm，電測臺的長除以100得到模塊的列數， 寬除以100得到模塊的行數， 行列相乘得到模塊的總數量， 乘以單價就是模塊的總價。

擋板是指安裝在臺架四周和底部的板， 底板起支撐固定電器電控件作用， 四側擋板是為了保護內部電器， 防塵防灰， 以及臺架整潔美觀，根據臺架的尺寸可以計算出擋板的耗用面積， 以單位面積價格為基準計算成本。螺釘、 腳輪等輔助零件價值低， 數量多， 占電測臺總成本的比例低到可以忽略不計。由此可以得出臺架的成本與外形尺寸成正比。根據技術信息知道主線束的長度、 形狀以及分支數量， 分析計算臺架的長寬尺寸， 目前主線束的電測臺長度一般在4~6m， 寬度一般在1.2m左右；基于人機工程學， 測試操作臺面高度在800~900mm左右， 懸掛操作手冊、 看板、 顯示器的總高在2m左右。

（2） 電測臺的核心部分是電子電控部分， 包括電源、 工控機、 顯示器、 標簽打印機、 線纜、 IO模塊、 掃描槍等， 這些是市場標準品。價格因品牌、 型號、 獲取渠道的不同而有差異， 同時IO模塊在選型時， 應根據目前計算出的端口數量增加20%的冗余， 預留后續改進的空間。選型定稿后， 對照物料清單， 市場競價并逐項累加成本， 電控部分的費用基本是定值。

（3） 檢測口安裝在電測臺操作臺面， 每塊大小與臺面模塊相同， 整個臺面就如拼圖一樣方便維護更改。檢測口連接被測線束與電控器件， 每個檢測口對應線束上一個連接器， 主要功能：①方便插入連接器以及防錯；②檢測連接器上各零部件的在位狀況；③測試線束電氣連接狀況；④自動完成測試以及顯示結果。一套完整的線束連接器檢測口機構包括：接插塊、 測試探針、 自動鎖定裝置、 自動退出系統、 測試指示燈、 在位檢測傳感器等組成。

工作順序是：線束連接器插入對應的接插塊， 鎖緊塊自動扣緊連接器防止脫落， 測試探針在彈簧壓力下緊密接觸線束端子， 導通線束電路開始測試電性能， 各類傳感器檢測零件在位情況， 測試通過則綠色指示燈亮起， 高壓氣體驅動氣缸推動鎖緊塊， 解除對連接器的鎖定， 彈簧推針復位， 從檢測口中自動頂出連接器， 避免手工拔線造成對已檢測合格線束的損傷；若測試不通過， 則紅燈亮起， 氣缸不工作， 工人手工復位鎖緊塊， 取出連接器進行標記復查。根據檢測口的結構組成， 分析計算檢測口的平均成本約為幾千元， 再根據線束連接器的數量， 即可算出一臺電測臺檢測口的總成本。

綜合以上3部分的材料成本， 加上設計裝配調試成本， 一臺電測臺的成本約為幾十萬元。

對于電測臺， 成本優化的空間很大：①選用性價比高的型材、 電控器件， 滿足功能需求就好， 不用市場最貴的產品；②監控市場價格變化， 及時更新成本數據庫， 特別是電控器件， 性能提升和價格下降的頻率很快， 需及時更新這些信息；③盡可能提升檢測口的標準化率， 降低非標費用。

5?結束語

汽車行業的競爭日趨激烈， 整個供應鏈都在深挖成本控制。本文介紹了汽車線束制造中常見的幾類工裝模具的構成特點， 以及成本分析與控制。商務談判中能有理有據的說清楚成本構成， 對汽車廠和線束供應商都有積極意義。本文論述的方法， 可供行業內相關人士參考。

作者：嚴智勇（奇瑞捷豹路虎汽車有限公司?）
