下料工序
?

?
01工藝要求
?

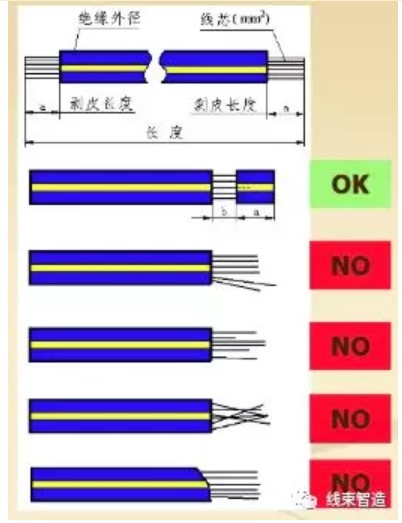

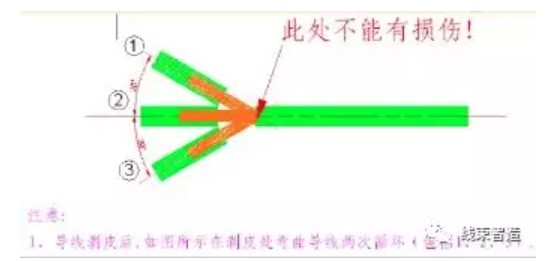

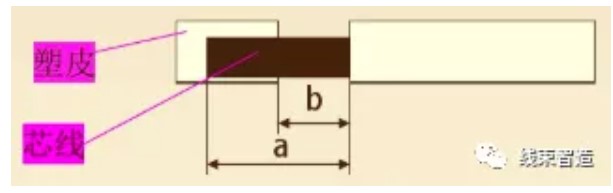

①導線進行剝皮時絕緣皮的剝開長度為工藝規定剝皮長度的2/3。其下線公差及端剝公差見附表。
?

?
②下好的導線一定要理順按要求打捆,掛在物料小車(導線架上)。
?
③每批每種導線必須進行首件檢驗,并認真記錄,保留首件,每批每種線下完后與首件核對后一同轉序。
?

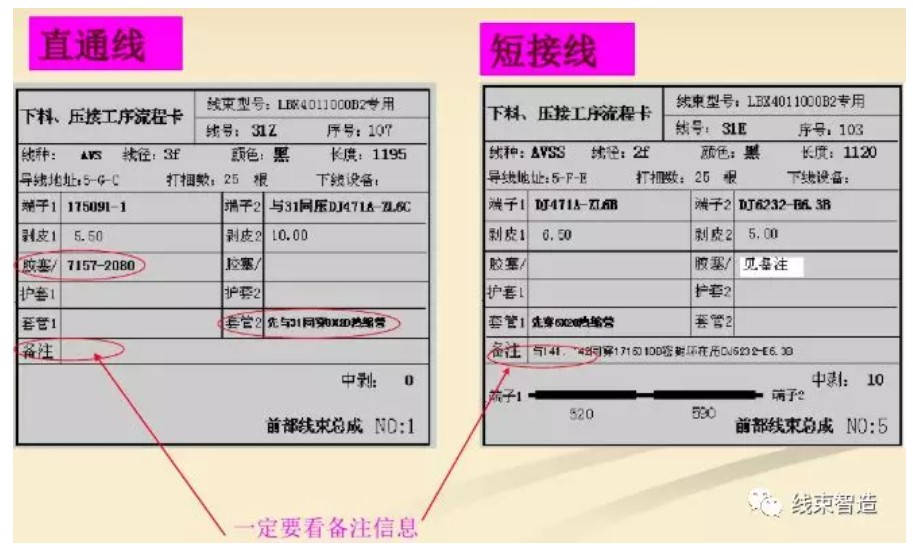

④操作者必須按工序流程卡自檢確認、記錄后方可轉序。
?

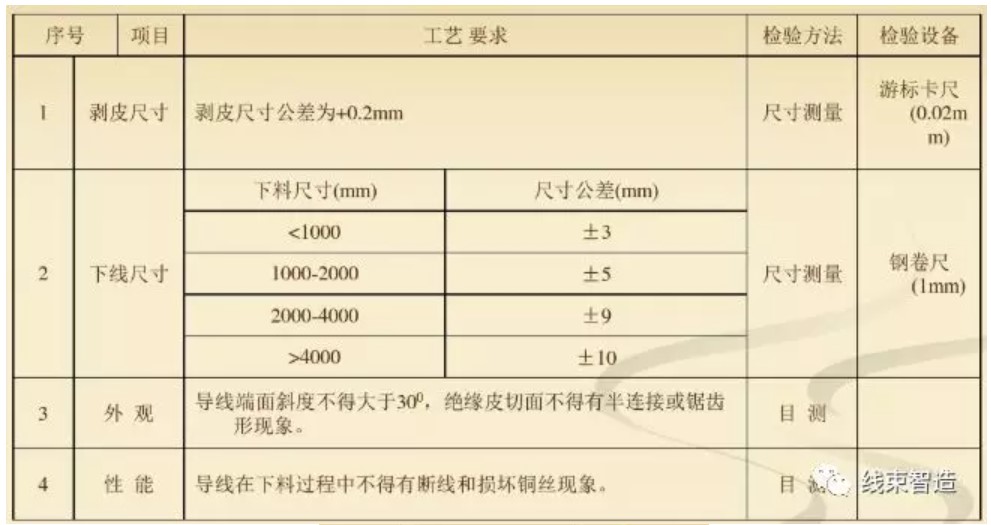

附表:
?



?
預裝工序
?
01工藝要求
?

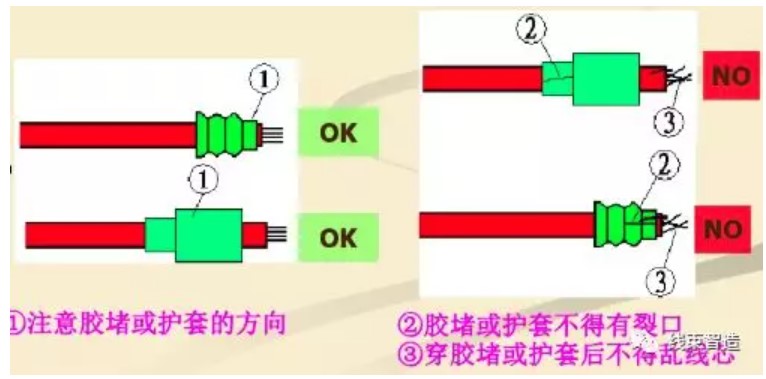

1.檢查預裝工序所裝配的膠堵、套管或護套是否正確。
?
2.檢查預裝的膠堵、護套方向是否正確。
?
3.膠堵、護套裝配后不得裂口,不得亂線芯。
?

?

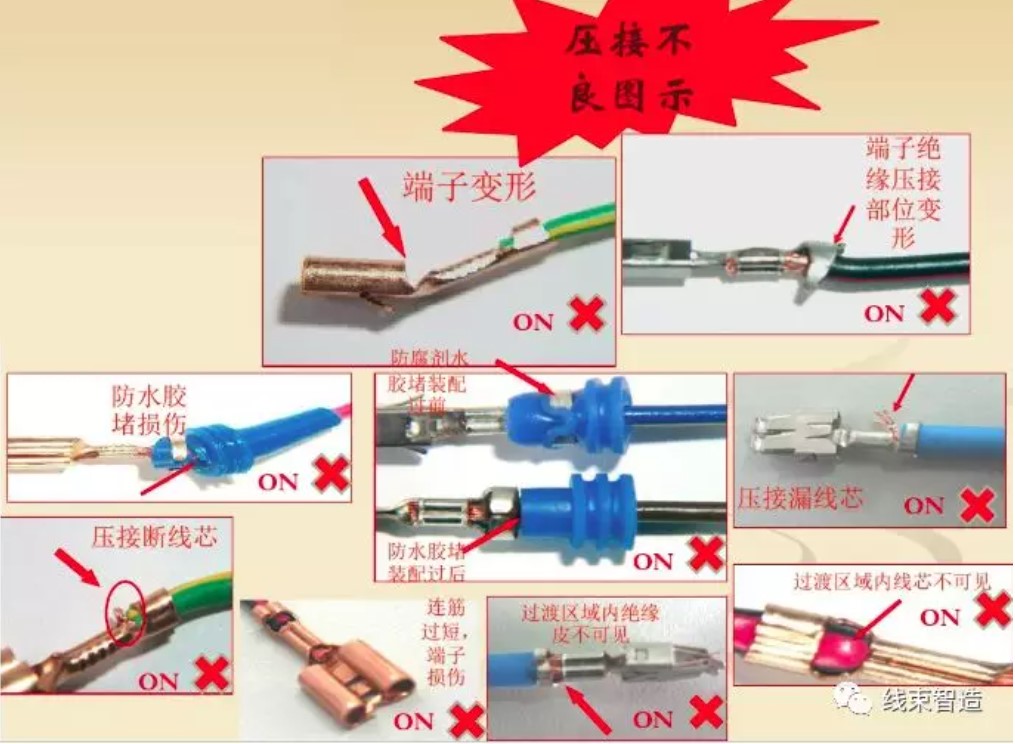

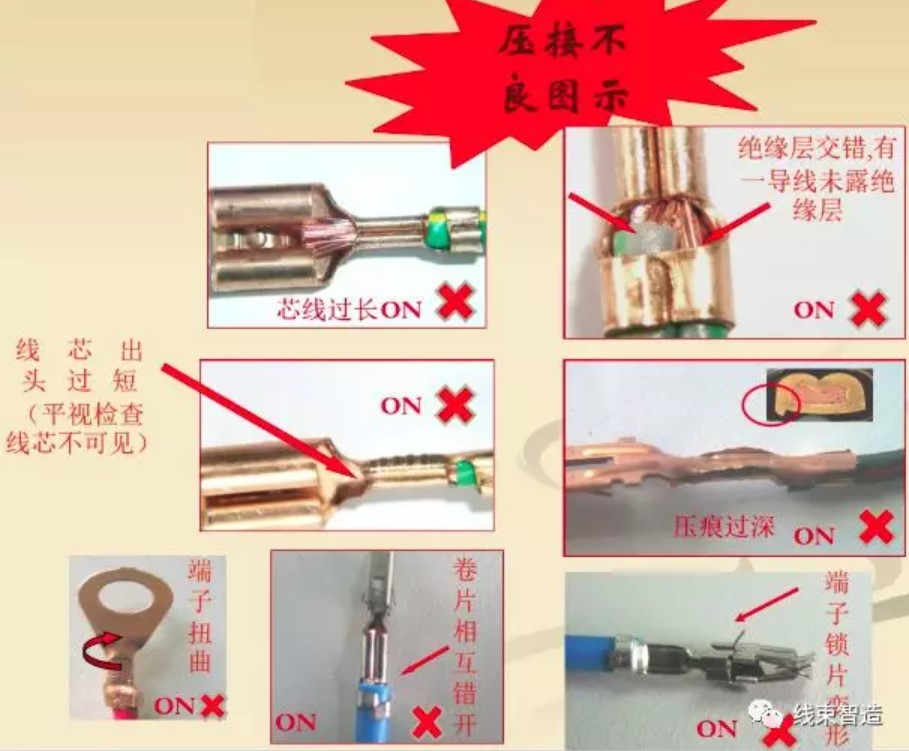

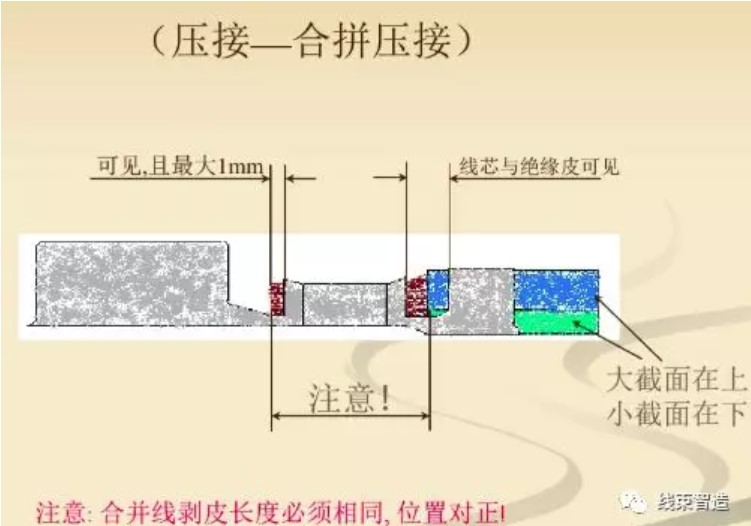

壓接工序
?

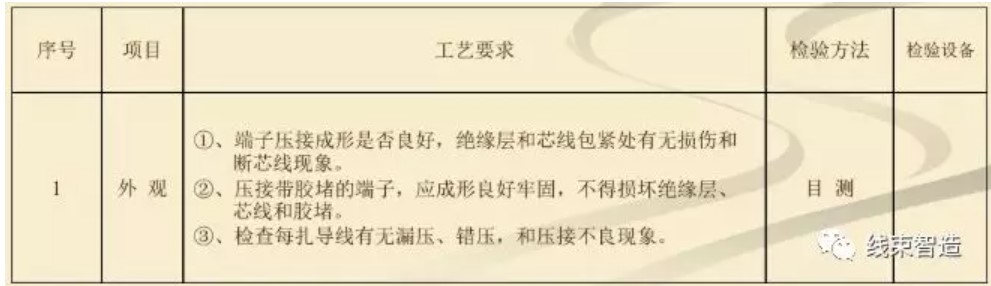

01工藝要求
1.壓接完成的物料在物料架上時,應防止導線和端子不得散落或掉在地上、損傷物料。
?
2.每批每種物料必須進行首件檢驗,并認真記錄保留首件,每批每種線完成后與首件核對一同轉序。
?

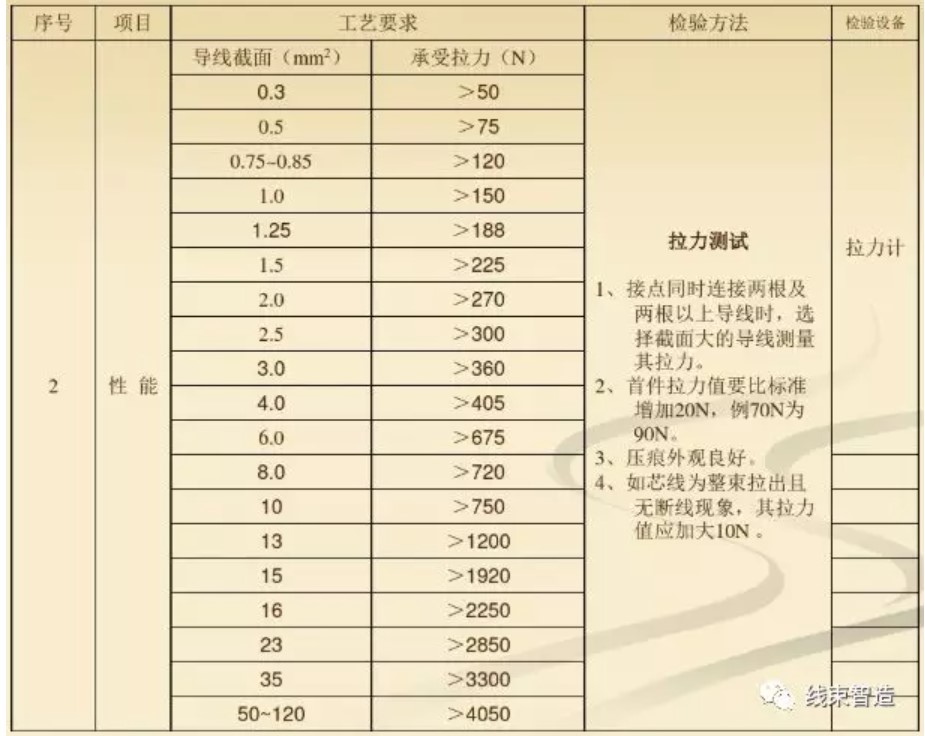

記錄內容:首兩件端子芯線的壓接高度,寬度、塑皮的壓接高度、寬度,端子的拉拔力。
?


?

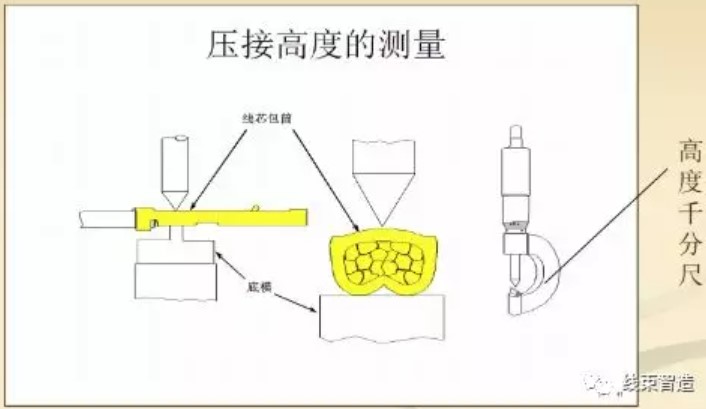

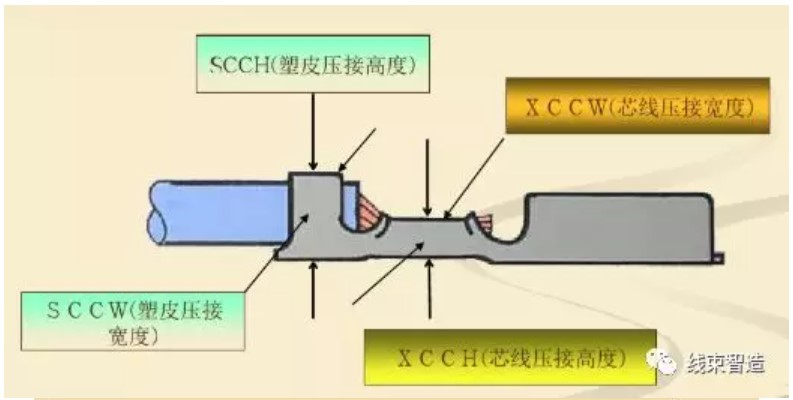

02壓接高度
?


?

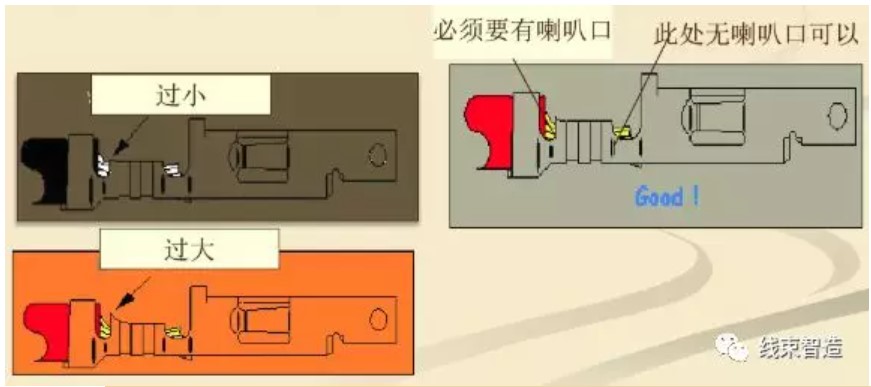

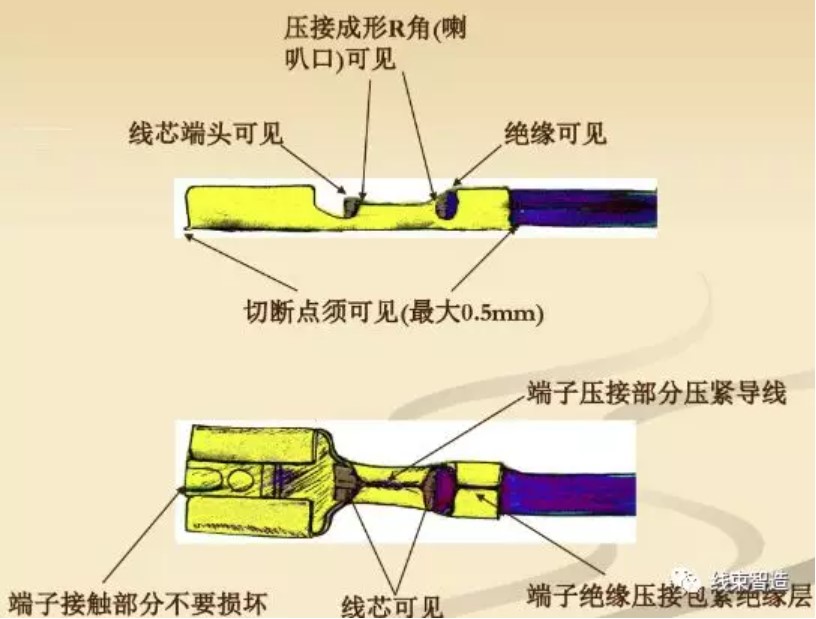

03喇叭口
?
喇叭口是連接外皮打端部和銅線的空間,作用是防止銅線的損傷。
?
①沒形成或過小——有銅線被切斷可能會引起端子性能不良。
?
②喇叭口過大——銅線和端子接觸不良引起端子性能不良。
?





?

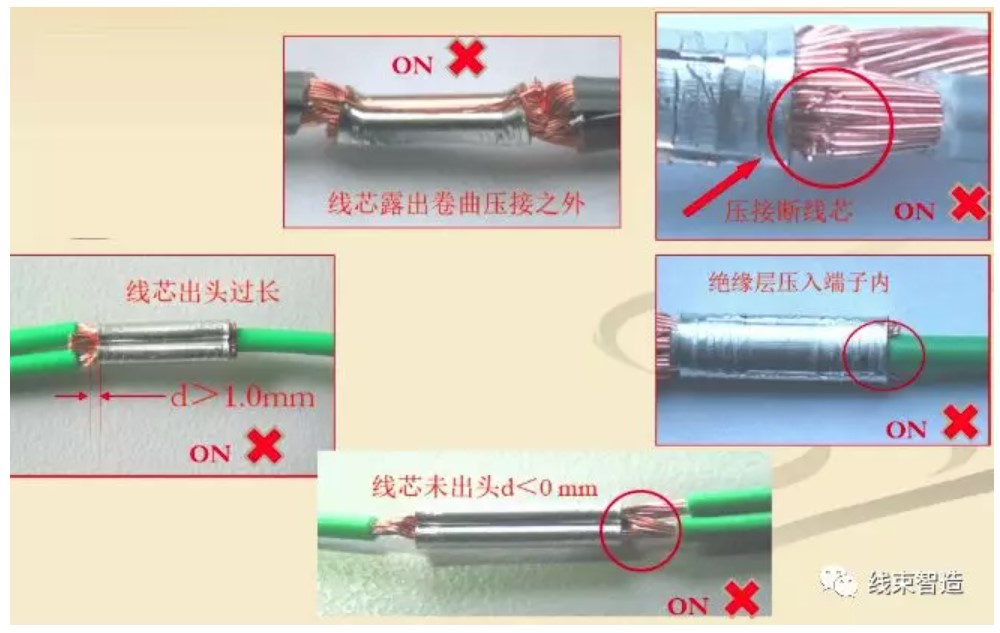

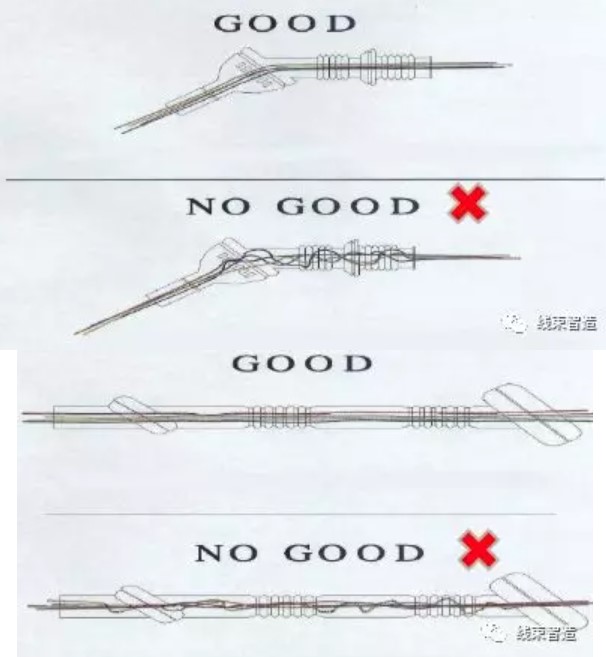

短接點纏、熱縮工作
?
01工藝要求
?

?

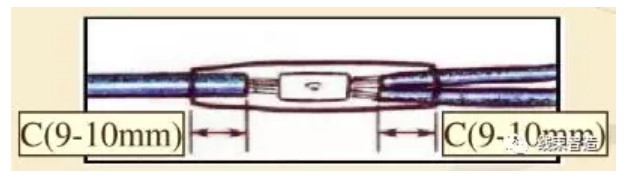

短接壓接:端子處必須位于包扎中心。用膠帶纏繞3-4圈,并在C范圍內纏繞2圈。包扎牢固,不得有芯線露出,膠帶松脫,滑動現象。
?

?

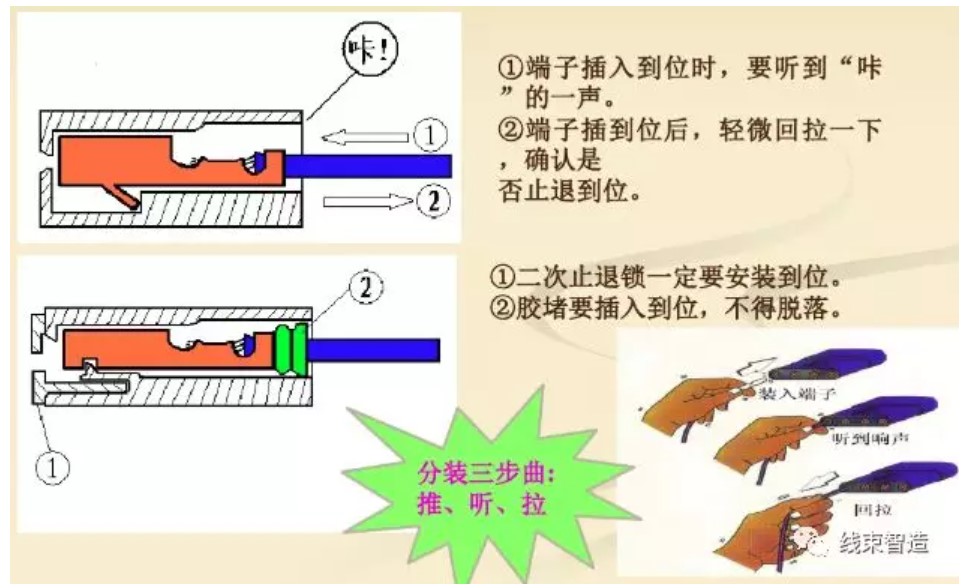

分裝工藝
?

?
將端子插入對應的護套中,端子插到位(倒鉤鎖?。?,孔位插入正確。
?

?
組裝工藝
?

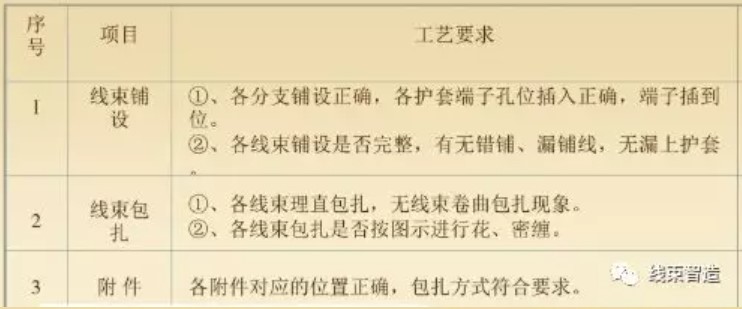

01工藝要求
1.在鋪設線束時一定要將主干線、分支線理順直鋪在工藝板上,各分支線束上插接護套要卡在定位線叉上。
?

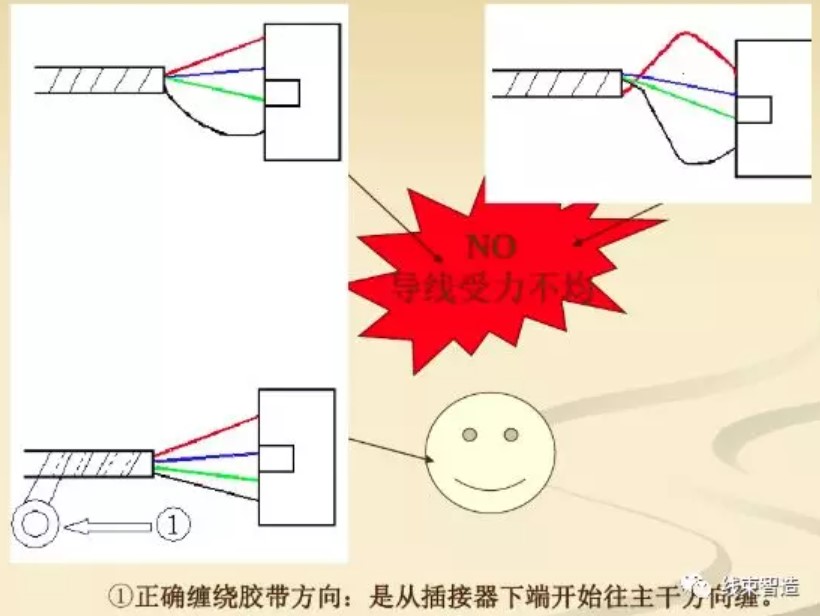

2.線束和附件包扎時一定按圖示要求進行。
?



?

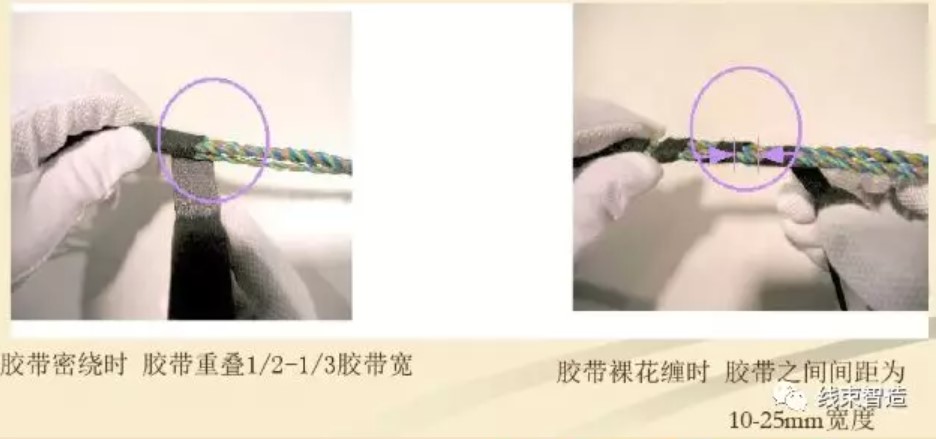

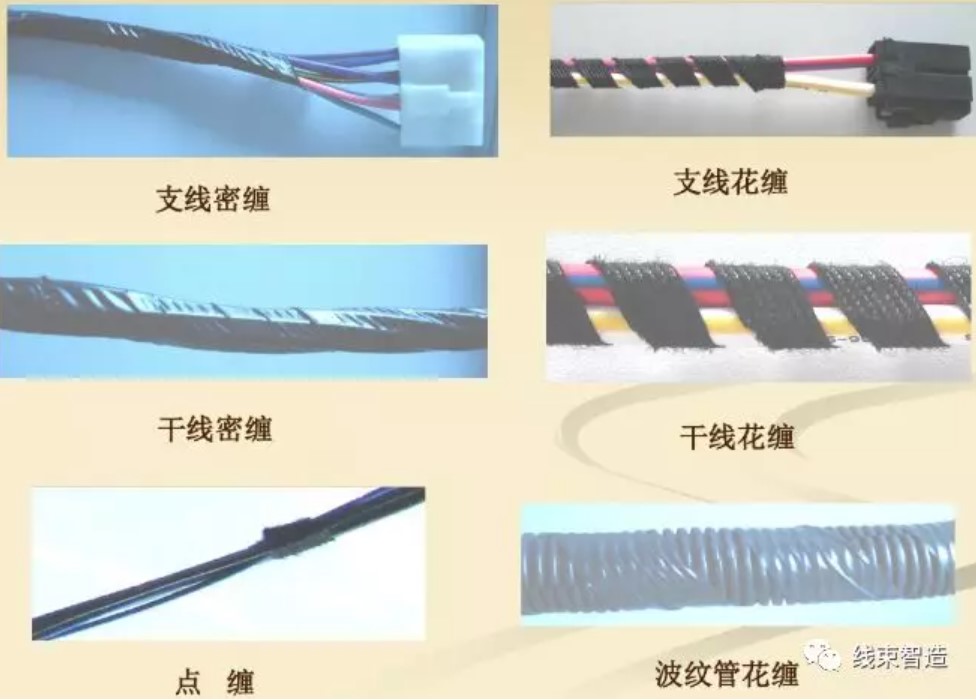

02膠帶纏繞要求
密纏:纏繞時膠帶重疊1/2-1/3膠帶寬。
?
花纏:纏繞沒有搭接量,且纏繞間隙應在10mm-25mm的范圍內。
?
點纏:在線束的某一段內只在其中一點或幾點進行包扎,膠帶纏繞2-3圈。
?



?

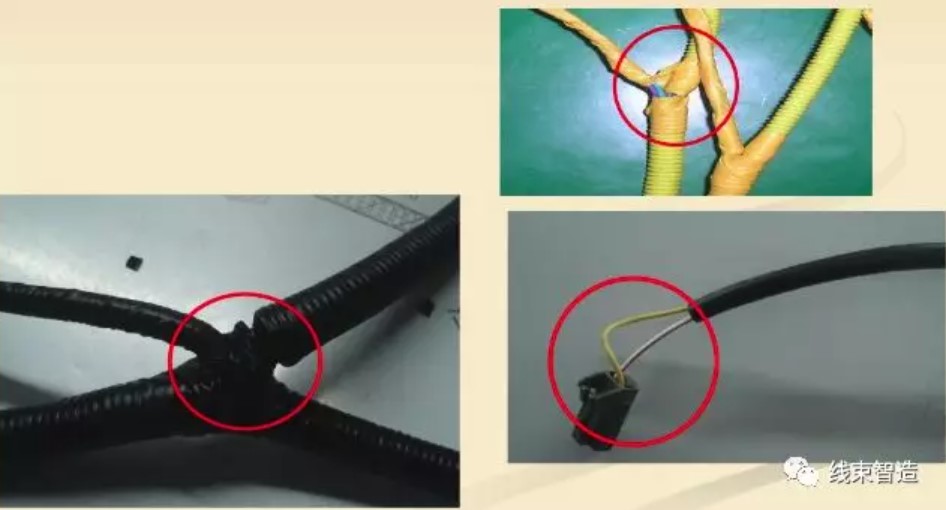

外觀檢查工序
?

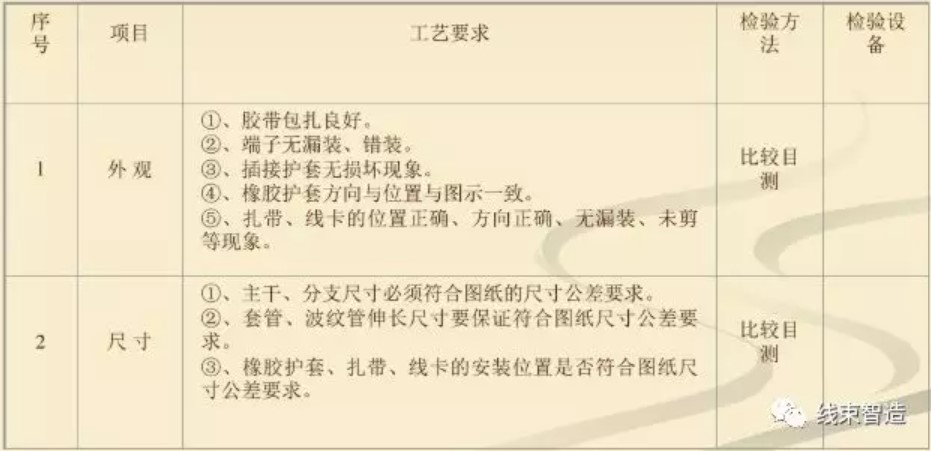

01外觀
① 膠帶包扎質量;② 端子漏裝、錯接質量
③ 護套是否有損壞現象;④ 橡膠護套方向與位置質量
⑤ 扎帶、線卡的位置、方向、漏裝、未剪等質量
?
02結構尺寸
① 主干、分支線尺寸必須在檢查圖的尺寸公差帶內
② 橡膠護套、扎帶、線卡的安裝位置必須在檢查圖的尺寸公差帶內
?
03按圖檢查
按檢查圖進行外觀、尺寸檢驗
?

?

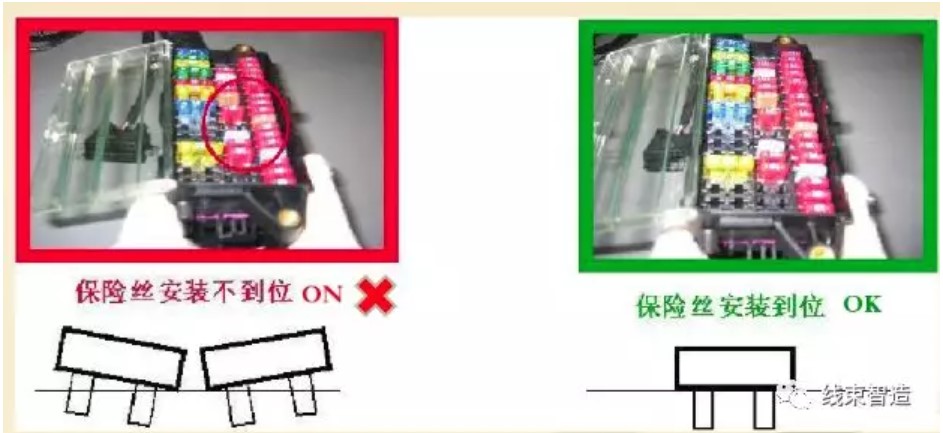

電氣盒保險絲安裝
?

?
電檢工序
?
電檢前后要檢查端子是否有斜插不正現象。
?
電檢前后要檢查止退爪是否有損壞現象。
?
電檢前后要檢查端子是否有插接不到位現象。
