整車線束KSK模塊化生產解析

線束生產工藝和其余制造業的工藝差別還是蠻大的，項目前期，一般由研發部門和客戶確認好圖紙，然后下發到工藝部門，每個項目不同，圖紙也是千差萬別的。大致有Tier-2、CV、VW、GM、MB、PSA幾類，其中Tier-2二級配套供應商圖紙比較簡單，以車燈線、空調線、油箱等小型線束為主；CV是以重卡、貨車的發動機線為主，所以外層大部分均以波紋管和三通覆蓋，以減少震動和防止磨損。整車線束如VW和JLR是采用KSK模塊化生產模式，這樣能最大限度的滿足客戶的不同需求。本文主要針對整車線束KSK模塊化生產模式進行解析。

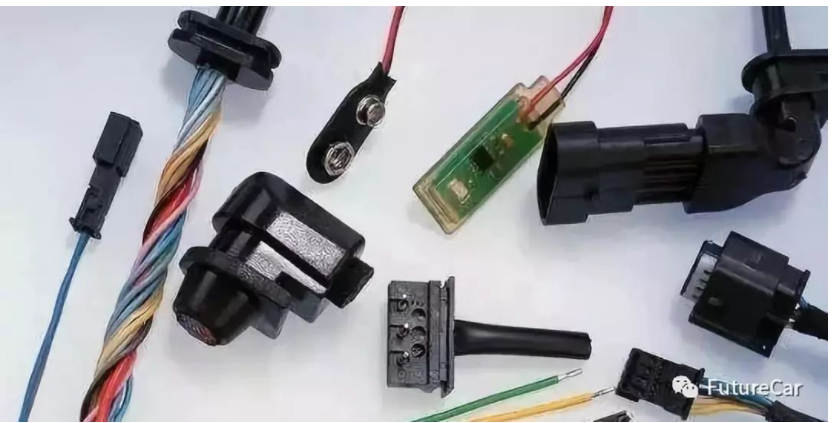

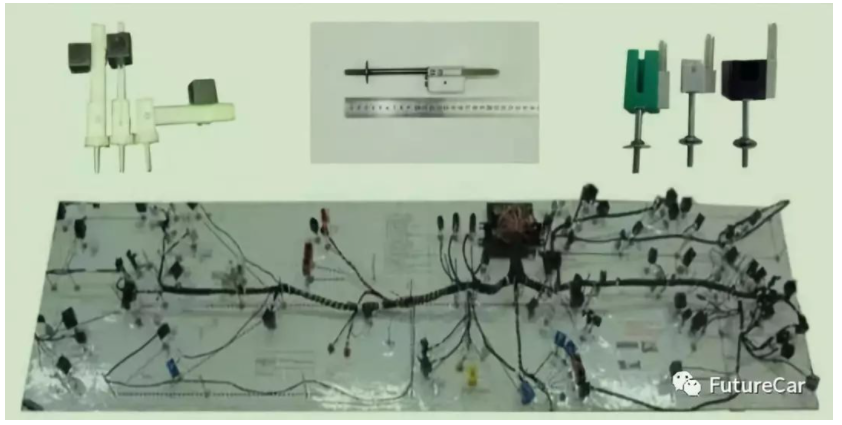

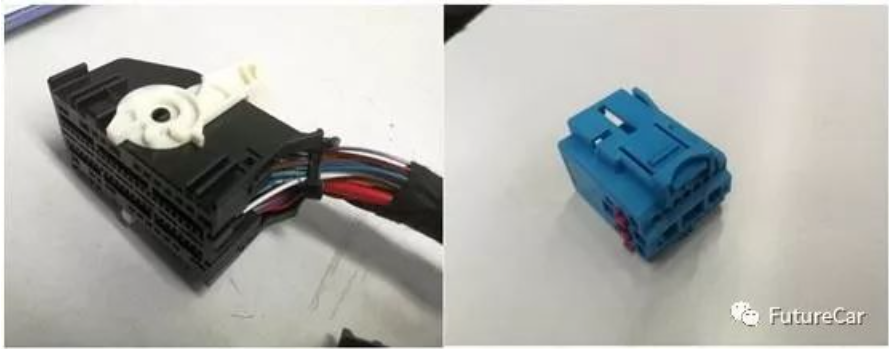

整車線束一般分為幾個階段：Sample、V-VFF、VFF、PVS、OS、到最后的SOP，過Sample階段就要準備Flow-Chat和FMEA以及CP，再根據圖紙線束的大小和分支走向，確定工裝板的大小和layout，如果是經典流水線要尤其考慮員工上方操作內容的可操作性，如果是“H”形板，要注意中間間距和員工的最大可操作范圍。前期最重要的事是BOM，要根據BOM熟悉物料的種類及復雜連接器的組成，線束的組成部分較多分類較雜，要仔細核對圖紙和研發下發的BOM，以及Sample做線階段的現場核實，多方才能確保BOM的準確率。

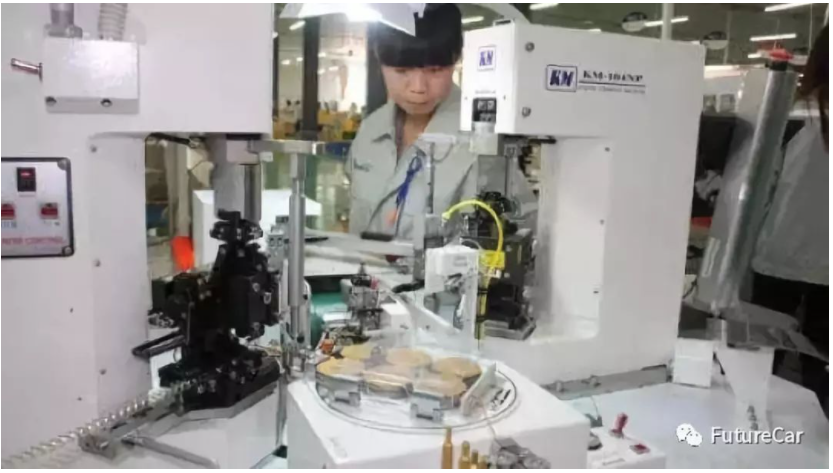

到V-VFF和VFF階段，對線束有個整體的工藝思路，就要開始布置現場的所有標識（物料、預裝電線、線架電線）；物料盒大小的定義；所有連接器返工手冊；現場物料桌及預裝架數量和規格；購買壓接模具、測試模塊、OGC、工裝白模塊、保險絲裝置、照相系統；申請參數（絞線、超聲波）；項目需要確定是否投入套筒壓接or線下超聲波設備。其次系統這一塊就要開始建立BOM、Routing、cutting list、KANBAN，注意區分半自動和全自動，以及卡量的設定（根據每個公司不同，有訂單拉動和系統拉動）。

以上所有準備大概就緒之后，就要到PVS有一份初步的作業指導書。其中預裝Pre和總裝Ass的作業指導書是整個線束生產工藝過程中的重點和難點。由于是KSK模塊化生產，客戶將汽車中的每一個功能劃分為一個模塊，工藝的難點就在于要熟悉所有的模塊，將它們進行分析和解割，找到它們之間的內部聯系和互相關聯，還要考慮選裝包的情況。總結就是需要將客戶的任何一種選配都涵蓋在一份作業指導書中，有一個模塊關聯錯誤，就會導致訂單無法打印和生產。

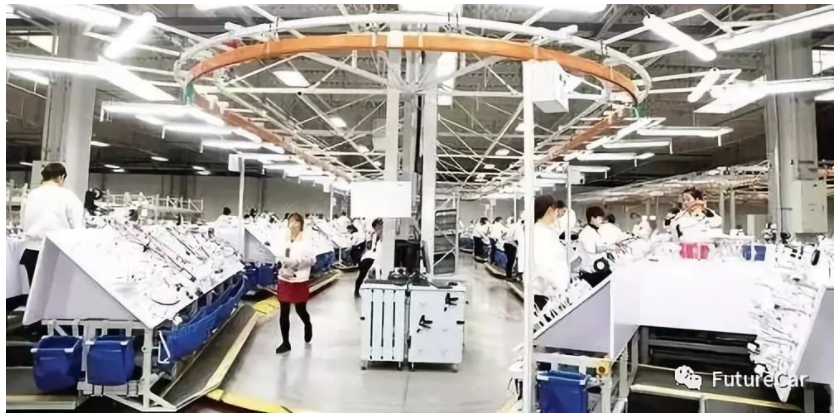

Pre和Ass的工作量的劃分也是難點，預裝的節拍是保證流水線正常流轉的關鍵，劃分工位時要盡量能做的都放到預裝進行操作，如果預裝能做到80%的插孔率，且方便Ass操作，說明工位劃分還是不錯的，優秀工藝師可以達到85%的插孔率。預裝工作量一旦少了，最后一道預裝就會堆線，將較多的工作量流到Ass，影響下線的產量?？傃b分為布線、插端子和包膠、OGC測試，第一塊板主要是布線為主，在不干涉的情況下同一塊板子可以同時插端子和包膠；打線扎盡量集中在幾個人，不易出錯又減少換料的時間；線扎尾巴可由一人操作完成。作業指導書并不是一次性就可以完成的，在OS階段經過試用，在保證沒有系統錯誤的情況下，需要在現場根據實際的操作觀察，不斷總結，也可找IE進行支持，找到瓶頸工位，及時調整工位。

最后量產SOP一切全部準備好，開始爬坡階段對于不平衡的工位也可進行略微的調整，這樣預裝每個工位和流水線每個工位才能確保處于同一個節拍，要做的就是根據培訓指導書培訓員工如何看懂作業指導書和一些注意事項。流水線下線到后道，（有的項目是有線下超聲波），再是電測試（對于氣囊外殼有客戶要求預裝先進行第一道測試），保險絲的安裝和支架安裝，（打螺絲），照相系統，全檢，打包，裝箱，貼標簽，入庫和發運。

等到量產穩定后，項目變動較小，主要以PCN為主，大部分項目還會有一年兩次的年度切換（KW02和KW30），此兩次一般變動較大。

在整個線束生產過程中，工藝部門是一個承上啟下的部門，從接收圖紙，到分析解剖、作業指導書和最后的培訓員工。由于每個線束規模不同，技術含量各不相同，除以上工藝過程外，人員配置時還要考慮生產效率，需要經常在現場走動，持續改進工藝過程，減少返工量，最大化實現零缺陷和精益生產

淺談汽車線束的VA/VE

隨著國產化的加劇，汽車價格戰愈演愈烈，整車成本控制就成為了重點中的重點。整車是由很多零部件組成的，隨著整車廠的成本控制意識越來越強，零部件的成本控制也成為了各大廠家的研究對象。VA/VE這類工具也再次進入大家的視線內，其實早在1947年美國GE公司就提出了VA/VE這個概念，然后日本制造業把它發揚光大，形成了一套系統的理論知識，可以說VA/VE?是比Lean還早進入中國,?這也是一把降低成本的增加產品競爭力的利器.

一.下面我們來看看到底什么是VA/VE.

VA: value Analyze?價值分析；VE: value Engineering?價值工程?一般VA是對量產后的產品進行價值分析，目的是降低成本；VE一般是在新產品設計階段(可延伸到樣線階段)過程中使用；在實際使用過程中是沒有界定這么清楚，統稱為VA/VE;這里有一個關系大家需要知道

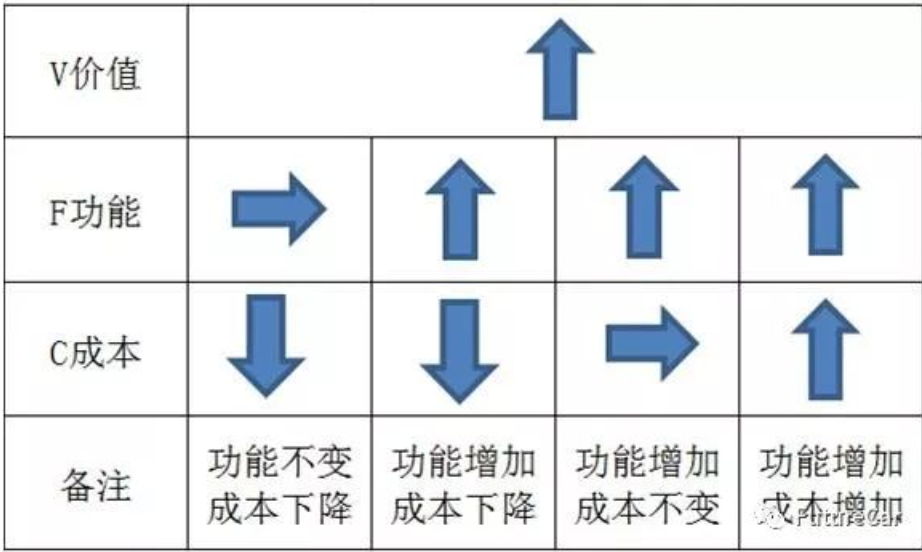

Value=Function / cost??價值=功能/成本???下面表格清楚說明了它們之間的關系

在實際工作過程中，前三種思維運用的比較多，后面會具體解釋。有句話比較贊同：設計階段決定了產品成本的70%~80%，所以研發部門和工程以及采購部之間的配合就尤為重要，一個人高級的研發人員除了研究回路和繪制圖紙外，必要的成本控制意識和產品質量意識是必須要有的，因此，設計階段就決定了VA/VE的大部分價值.

二.?具體什么階段使用VA/VE

對于零部件制造公司來講，重點關注兩個階段.?第一是設計研發階段,?主要是設計零部件2D和3D圖紙以及一些簡單的手工試制，這個階段成本控制的價值巨大,

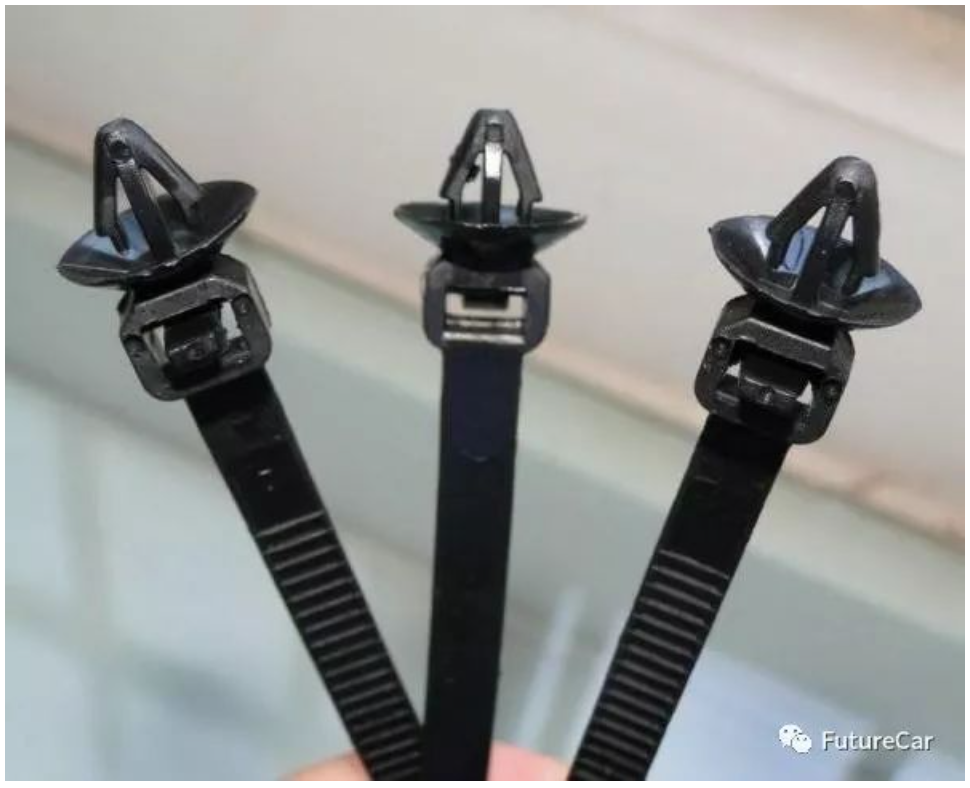

具體的選材直接影響產品性能和加工工藝，并最終反映在產品成本中.比如，一個扎帶卡釘(固定在車身鉑金空中)，同樣的功能，A卡丁價格較高，可能因為是國外進口或開模費用較高，B卡釘是國內生產并且開模費用較低，那么在B品牌卡釘取得BMG(整車廠資質認證)的前提下,我們可以選擇B卡釘

第二個階段是設計驗證階段，就是試產階段，比如一汽大眾規定的VFF/PVS/0S等.在這階段主要是對設計的產品圖紙通過加工裝配來驗證其制造的可靠性和穩定性，是對前期方案的驗證，在這個過程中，可以發現設計的失誤和紕漏，從產品質量和制造的可行性上提出改善意見。

比如，某段分支使用一種9mm寬度粘性不是很強的膠帶A，并且要求全包膠，那么，問題就來了，9mm寬度屬于比較窄，員工在使用過程中需要反復纏繞多次才能保證全部包起來，浪費工時并且有較大機會造成露線，影響產品質量。

經過比對，提出一個建議，使用一種寬度19mm的膠布B，能提高生產效率并保證質量，并且這種膠布單價還略低，何樂而不為？當然，如果B單價和A相同甚至還高一點點，那就要計算制造成本和質量成本，綜合考慮看是否劃算

還有很多類似的案例可以挖掘，把握住一個原則，在保證功能不下降的前提下降低成本。

三.VA/VE具體方法運用

承接上面第一大點提到的四種改善，一般來說，實際工作中我們考慮是前三種思路比較多

1.?????功能不變，成本下降

2.?????功能有提升，成本不變

3.?????功能有提升，成本下降

下面是具體的分析表格(舉例汽車線束行業)

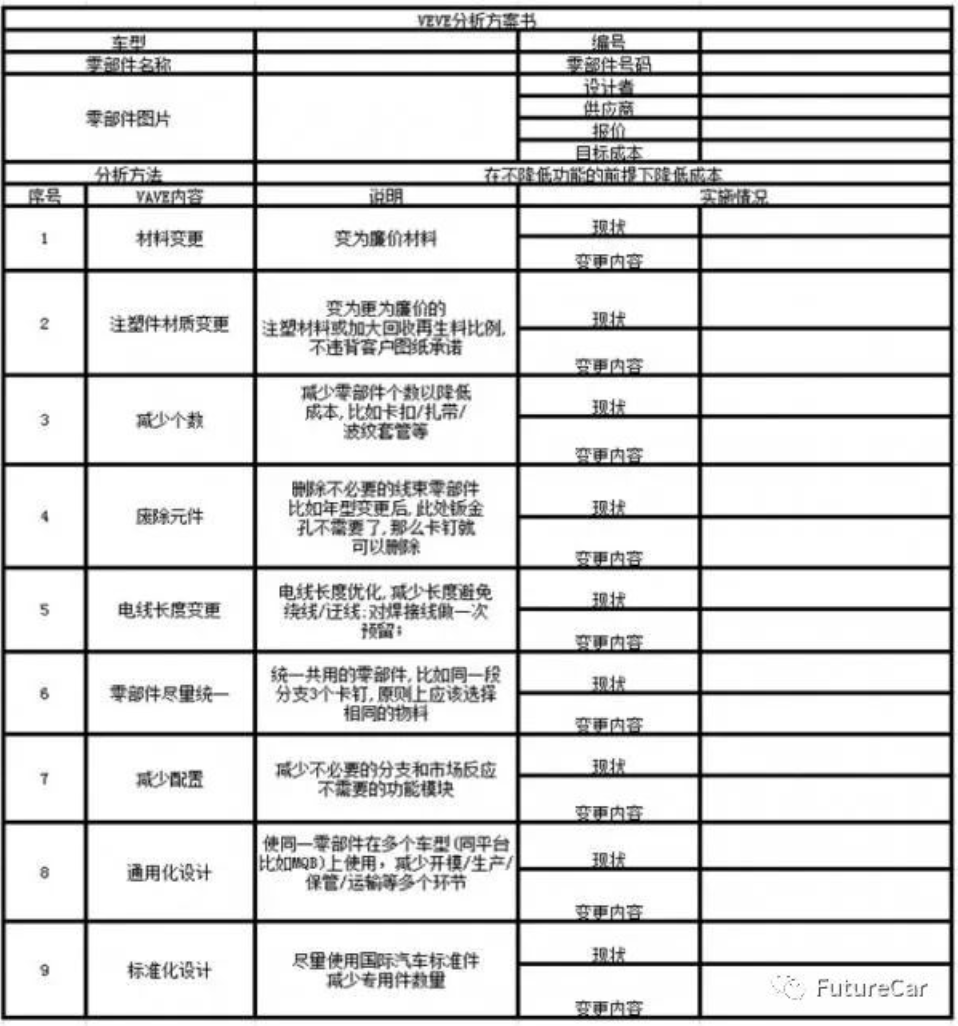

大家可以清楚的看到，這是一張汽車線束的VA/VE的方案分析書，從九個大點分析了降低成本的可行性

提供了清晰的工作思路和方向，有什么方案只需要按照表格填寫皆可以清楚明了

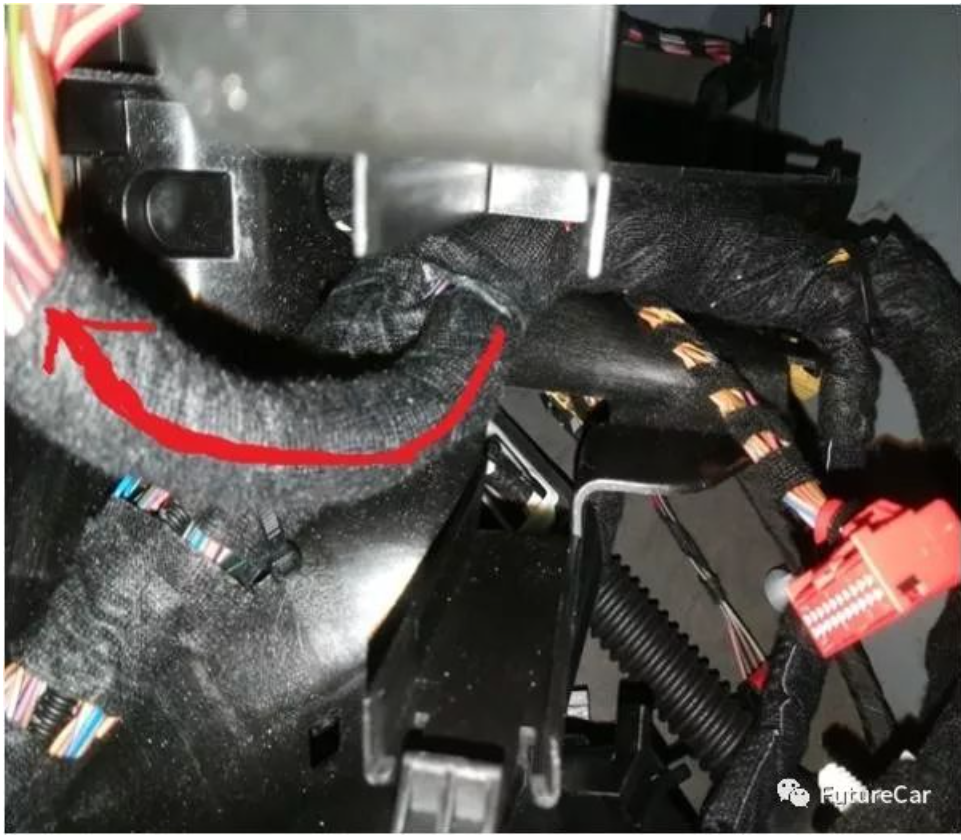

下面我們來看看實例，一款即將上市的新車型在SOP之前試樣階段，我們發現某部分裝配有問題，停車輔助小支架經常在裝配中被頂出來，經過分析發現這里的一段分支較長，很容易產生干涉，一旦操作者用力就會有頂出的風險，下圖紅色箭頭分支就是裝配中存在問題的線束分支，比較長

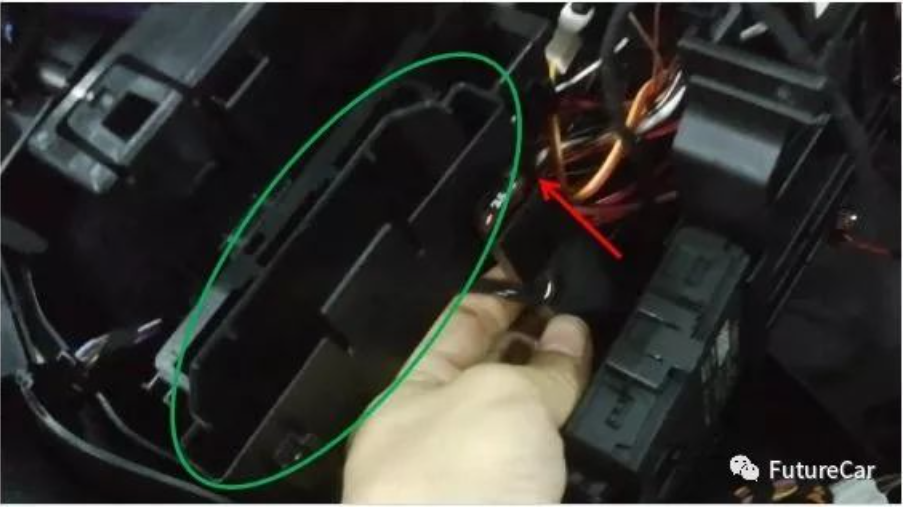

過長的話這段分支會從下方往上頂住停車輔助支架(綠色圈中)，過程中隨著操作員裝配持續施加力量

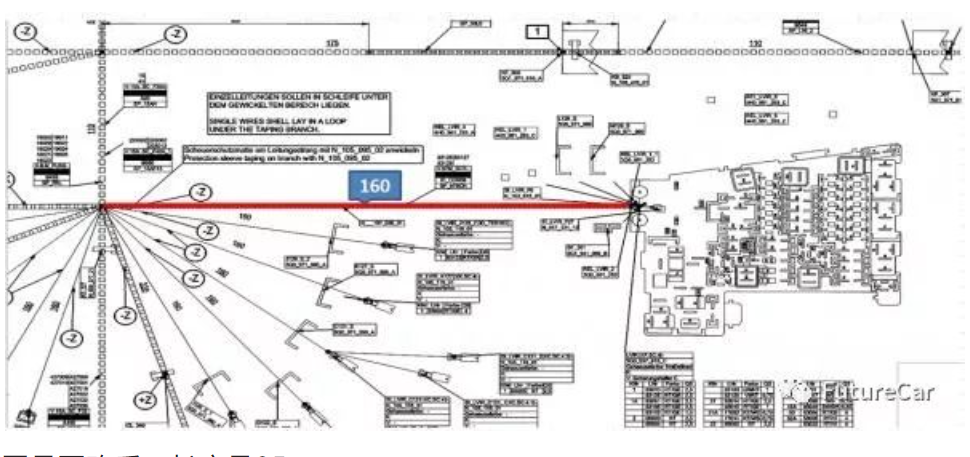

經過分析試驗，有一個方案可以解決這個問題并且還能節省費用，第一，縮短這段分支的長度，經過試驗，從圖紙要求的165mm減少到85mm(之前試過減少到110左右，效果并不理想)，這樣電線長度就減少了,下圖是更改前，紅色這段長度是160mm

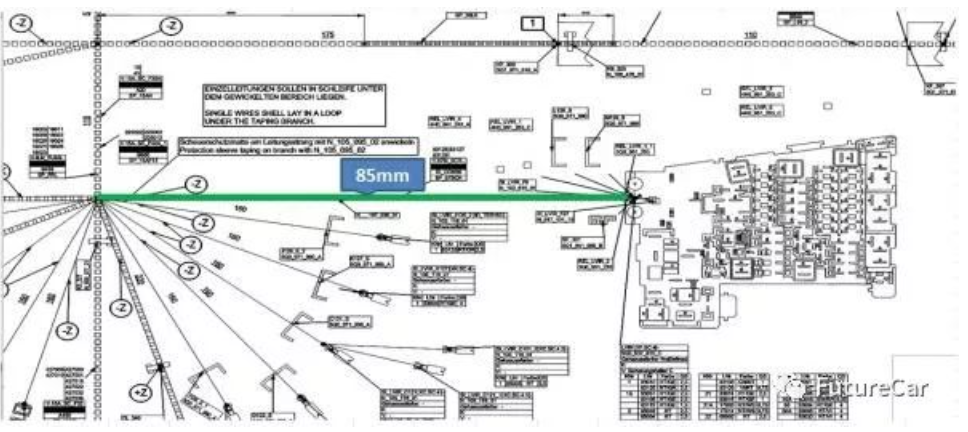

下圖是更改后，長度是85mm

這樣一來，電線長度就能減少75mm,不是單根電線是多組電線都能減少75mm,這就是節??；同時，包裹住這段分支的特殊膠布也相應的減少用量，因為長度變短了，看下圖

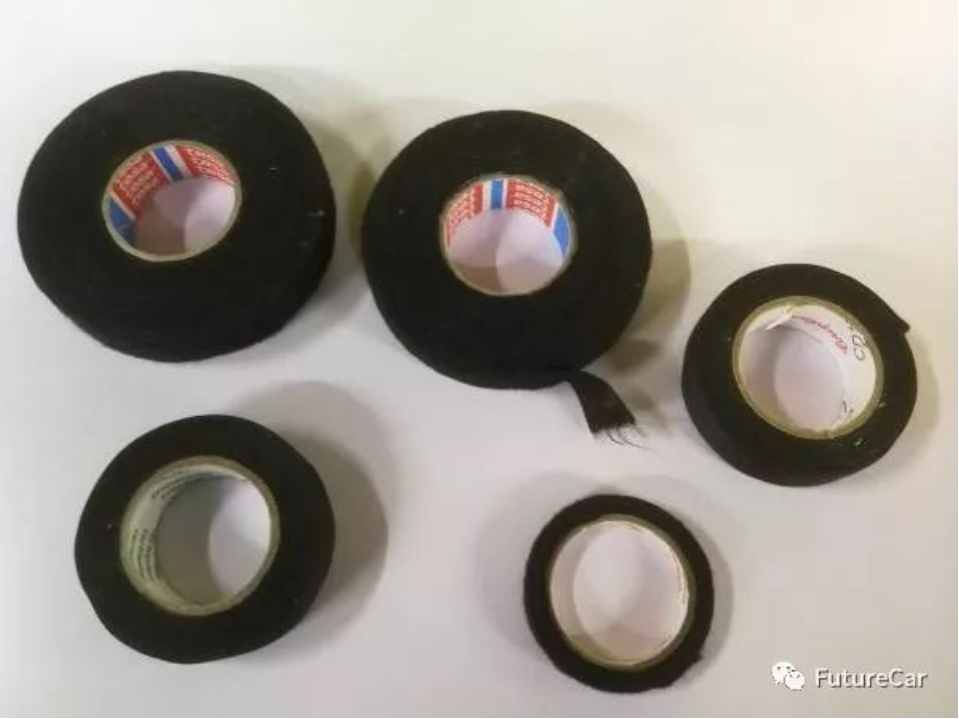

我們來看看特殊膠布更改前后對比

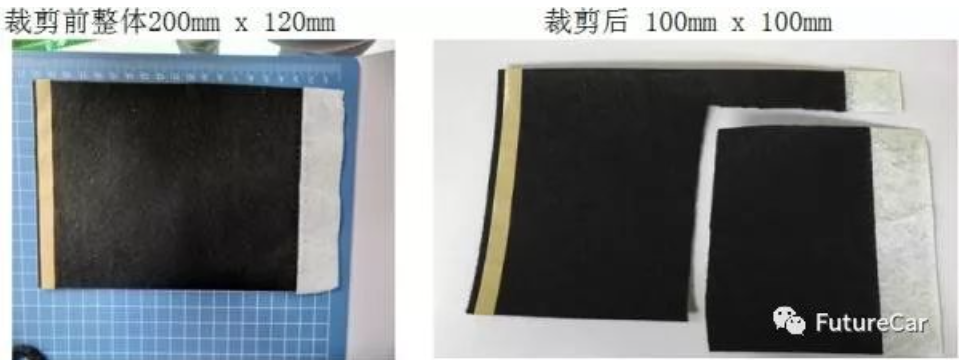

可以看到節省了一半多的面積，可以推進特殊膠布供應商更改材料尺寸，價格自然就下來了，每條內艙線束大概可以節省1.5元左右

所以，優化下來一條內艙線束總共可以節省3.5元RMB，這只是純材料費，過長導致的人工費用/運輸儲存費用還沒計算進去

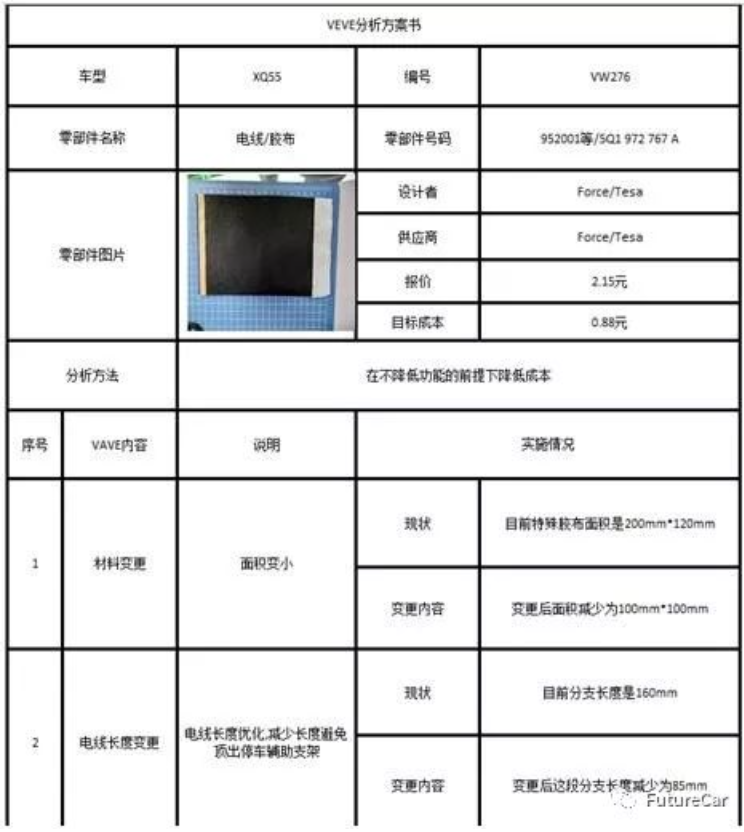

我們看看，這份VAVE表格應該這樣填寫(?下面是模板，價格只寫了膠布，僅僅示例)

寫在最后，VAVE是團隊協作工作，一般是有一個經驗豐富的團隊，成員來自于研發/工程/生產/質量和采購,像做FMEA一樣，大家基于實際產品和自身經驗頭腦風暴，提出無數種降低成本的設想，逐一討論并驗證其可行性，定下最終方案，然后和整車廠溝通在整車裝配上進行試驗，包括裝配/電檢/路試等后續環節，最終確定方案是否可行。
