以下內容改編自 Laser Wire Solutions 創始人 Paul Taylor 博士在 2018 年 EWPT 博覽會上的題為“激光剝線大師班”的演講。該課程涵蓋了用于剝線的激光的歷史、應用和安全協議. 特別感謝?Taylor 博士幫助準備這次改編，也感謝 Robert Tito 在演示過程中做了大量的筆記。

激光剝線已經存在 50 年，但它仍然是一個小眾市場。第一臺 CO2 激光器是在 1960 年開發的，IBM 很快就將它們用于剝線。該技術由 NASA 推動，用于 1970 年代和 80 年代的航天飛機計劃。Richard T. Miller 公司在 1990 年代和 00 年代開始將商用激光剝離設備推向消費電子市場。一路上，晶體而不是氣體被用來產生用于特殊和特定應用的激光束。

是否使用激光剝離器的問題類似于詢問是否應該使用錘子或螺絲刀。這真的取決于手頭的任務。激光技術不像刀片技術那樣通用。刀片具有三個基本功能。它們用于切割絕緣層、拉斷絕緣層以及切斷電線。激光是可以切割絕緣層的光束，但不用于將其拉下或切割電線（少數例外）。由于成本和功能，刀片通常是要走的路。如果刀片不工作是有原因的，那么是時候看看激光了。

有很多東西使激光具有吸引力。激光去除絕緣，但反射金屬導體。這是一種自我限制技術，您不必擔心撥入深度或損壞電線。激光不關心電線的形狀或絕緣的類型。沒有消耗品，就像刀片一樣，玻璃纖維等堅韌的材料可以很容易地剝離。激光在導體尺寸非常小的情況下也很實用，比如頭發的大小?；蛘呓^緣層與電線粘合，否則需要刮削或研磨過程。絕緣材料的顏色不是問題，因為每種聚合物都會吸收光，每種金屬都會反射光。簡而言之，激光讓您有信心每次都能獲得相同的結果。

激光可用于在絕緣層上切出一條狹縫，或?qū)⒉牧贤耆舭l(fā)。后者通常不實用，因為它很耗時，并且通常會在絕緣層上留下殘留物。這可能是壓接或焊點的問題。如前所述，粘合絕緣可能需要完全去除。涂漆或浸漬聚酰胺的電線廣泛用于電機的定子組件，并且?guī)缀蹩偸切枰^緣漆完全蒸發。

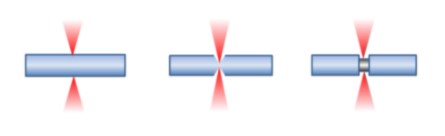

聚合物絕緣線最常見的情況是從上方和下方穿過電線，其強度剛好足以燃燒 360° 環，讓您可以拉開絕緣層（圖 1）。

屏幕截圖 2022-05-30 152629.jpg

（圖 1. 激光剝線的常用設置）

在一些精確的應用中，過程中留下的少量殘留物是一個問題，需要不同角度的激光。此外，大線規尺寸可能需要不同的激光工藝，但通常對于小于 0.25 英寸的線材，兩種激光解決方案效果很好。

問題在于如何將光線照射到零件上，通常有三種方法：平板激光、旋轉激光和振鏡掃描儀。最簡單和最常見的是平板（想想文檔掃描儀），您將電纜放置在板或夾具中，然后將夾具放入機器中。該機器在頂部和底部有兩個激光器，它們在 XY 平面上移動以繪制一系列線來進行剝離。

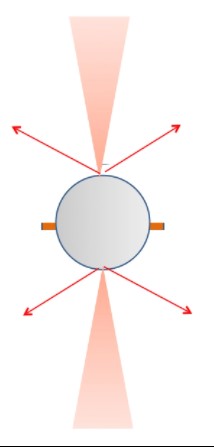

這種方法的好處是光束垂直向上和向下指向，并且很容易保持它們重疊。這些激光只能用于切割或縱切，不能用于去除大面積的材料。此外，在大直徑電纜上，可能會在激光束擴散并移出焦點的側面留下大量殘留物（圖 2）。

屏幕截圖 2022-05-30 152658.jpg

（圖 2. 殘留在大直徑電線上）

對于這些大直徑電線，最好使用旋轉激光器，因為光學元件圍繞電纜以圓形方式移動（圖 3）。

屏幕截圖 2022-05-30 152710.jpg

（圖 3. 用于大線材的旋轉激光器）

激光的這種方向適用于任何尺寸的線，只要它們是圓形的。

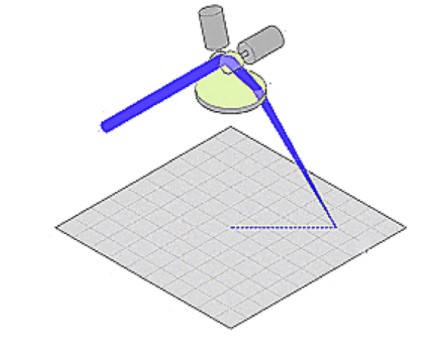

振鏡掃描儀使用高速電機驅動的鏡子來引導激光束通過鏡頭（圖 4）。

屏幕截圖 2022-05-30 152730.jpg

（圖 4. 鏡子在振鏡掃描儀上反射光）

鏡子安裝在電流計驅動器上，將光束引導到工作區。使用鏡子，光束可以非?？焖俚匾苿拥饺魏谓嵌龋@些實際上可以用于繪圖或標記。振鏡激光器在這方面是最通用的，并且非常適合您以不同角度展開的電線。缺點是反射鏡必須相對靠近端口，因此限制了電線尺寸和切割面積（通常為 1-2 平方英寸）。

看點

使用激光剝線機時需要注意一些關鍵點。首先，如前所述，激光可能失去焦點的區域存在殘留問題，如較大電纜的側面區域（圖 2）。另一個值得關注的領域是屏蔽。如果屏蔽是連續的，就像箔一樣，光線只會反射，沒有問題。但是，當屏蔽層是編織或編織時，激光可能會穿透小孔并損壞后續的絕緣層。作為一般規則，編織物必須具有至少 80% 的覆蓋率才能使激光可行。

激光無法區分一種聚合物和另一種聚合物，因此除非材料的性能存在顯著差異，否則激光通常無法將一種絕緣材料與另一種絕緣材料去除。

選擇頻譜和時域

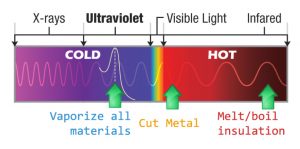

在選擇激光器的色譜時，應考慮手頭的任務。圖 5 表明，紫外范圍內的激光會汽化所有材料，而大多數金屬在紅外范圍內被切割。

（圖 5. 激光參數）

遠紅外線是剝線光譜中最好的部分，因為這是絕緣材料吸收光的范圍，但金屬沒有吸收。

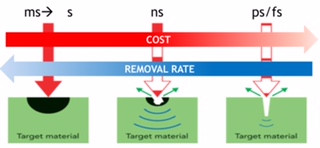

圖 6 顯示了每單位時間的光量如何影響激光器的成本和功能。連續激光，如激光筆，一直保持開啟狀態。

（圖 6. 激光時間參數）

脈沖激光器采用相當數量的光能并將其壓縮成一個短而強大的脈沖。脈沖激光的去除率較低，但更精確。連續激光中仍然存在時間因素，因為它在金屬絲上的移動速度可能會根據被剝離或蒸發的材料的類型或厚度而變化。

線夾

用于激光剝線的夾持線有三種基本方法。自動或在線剝線器非常適合從線軸上剝線，但缺乏處理部分組裝電纜的復雜性。單點剝線器是次佳選擇，但電纜是自支撐的，因此缺乏準確性。包含用于固定電線的板或夾具的設備可提供最高的精度，但該設備價格昂貴且需要較長的設置時間。

安全

激光本身并不安全。所有用于剝線的激光都被評為 4 級，會導致失明和皮膚損傷。將激光安全地引入工業環境的最佳方法是將它們放在某種類型的外殼中。光無法逃脫，每個人都安全。問題是，必須在操作過程中打開盒子。最好至少有兩種方法可以停止激光，因此大多數工業機器都有門開關和鏡頭快門以防止發生意外。

用激光剝線產生的煙霧會帶來兩種健康威脅。首先，產生的氣體可能有毒。例如，燃燒 PVC 絕緣材料會產生氯化氫。此外，這些氣體還可能含有對肺部有磨蝕性的小顆粒。激光專用排煙機對于安全使用激光剝線機是必不可少的。

未來

與 20 年前相比，當今市場對激光剝線的認識要高得多。過去，它們被降級為在更奇特的應用程序中使用以解決特定問題。用于醫療和數據應用的設備已出現小型化和降低成本的趨勢。其他最近的發展已經生產出全自動單箱機器來切割、剝線和壓接電線。
