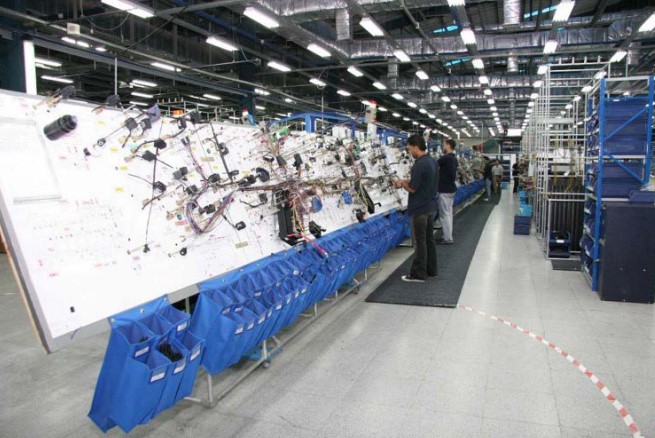

在汽車行業等高產量行業中，通常使用旋轉輸送線進行線束制造。圖 1 顯示了此類旋轉輸送線。對于這些生產線，在旋轉式傳送帶上安裝多個木制或鋁制安裝板。

?

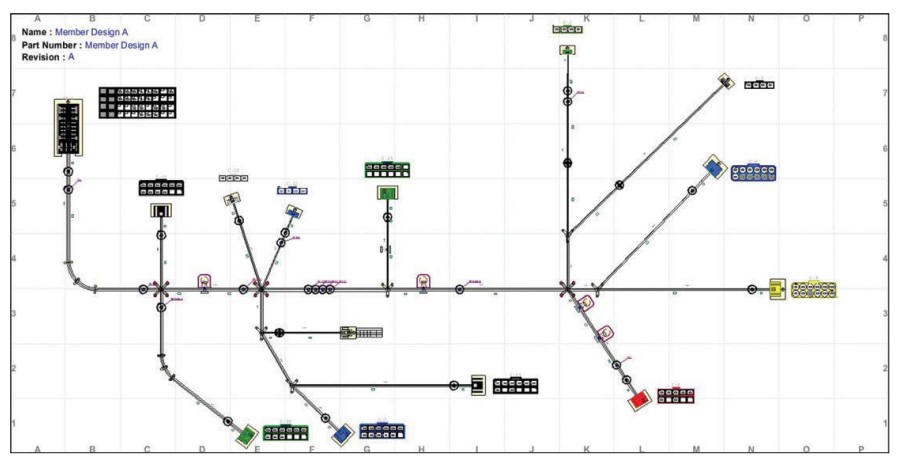

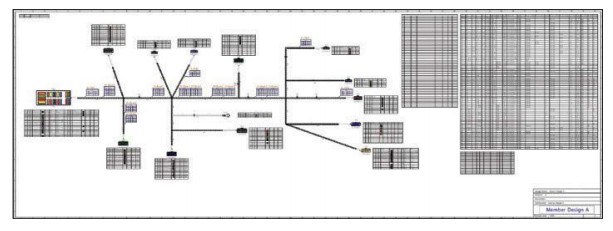

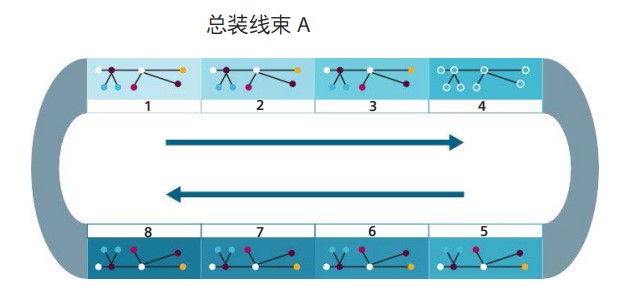

整個旋轉生產線分成若干不同的工位，如圖 2 所示。線束設計通常記錄在無比例的二維產品設計圖紙上。制造工程師使用該產品設計圖紙（圖 3）創建全尺寸制造圖紙，稱為 “工裝板圖紙”（圖 4）。

?

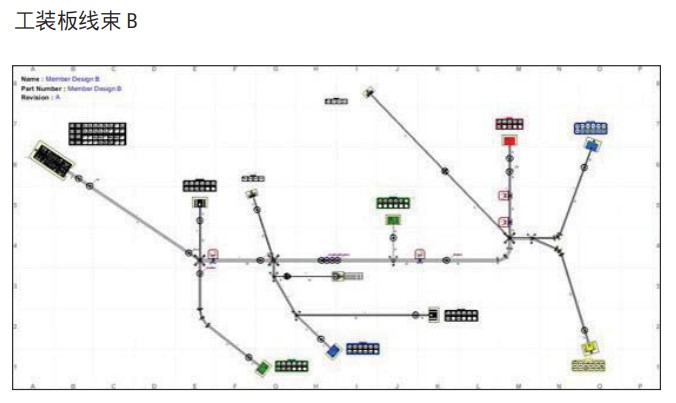

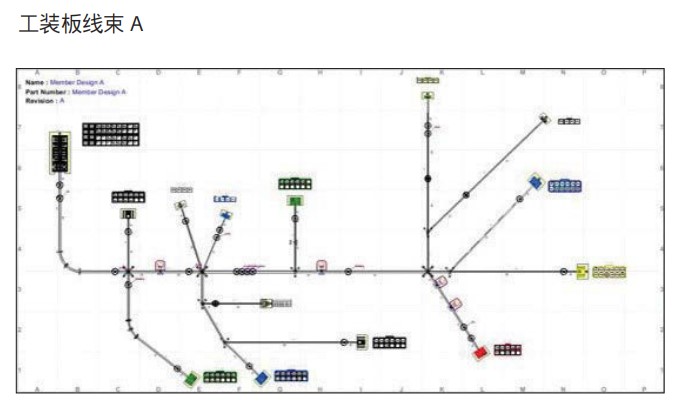

圖 4. 工裝板圖紙

圖 1 中拍攝的各個安裝板都顯示相同的工裝板圖紙。這些工裝板圖紙是線束設計數據的一比一全尺寸表示，并且提供了額外的制造信息。除線束對象之外，與制造相關的所有對象，如線束叉、連接器支架、卡釘支架或膠帶位置指示器也都以圖形方式顯示在這些工裝板圖紙上，為操作員提供直觀幫助。這些工裝板圖紙可以是單獨線束或復合線束。在復合工裝板上，可以生產相同線束的不同衍生版本。

?

根據線束設計的復雜性、預測產量、取料率和其他工廠因素（如空閑的設備和工廠空間），制造工程師決定生產線的設計，其中包括工位的數量。

?

所有這些活動的目標始終是設計出平衡的生產線，使其能夠以預測的取料率生產出預測數量的線束并盡快盈利。當然，要開始盈利總需要一段時間，特別是對于需要大量人工的復雜產品。操作員當然也需要一定時間才能適應他們必須執行的任務并達到最佳效率。

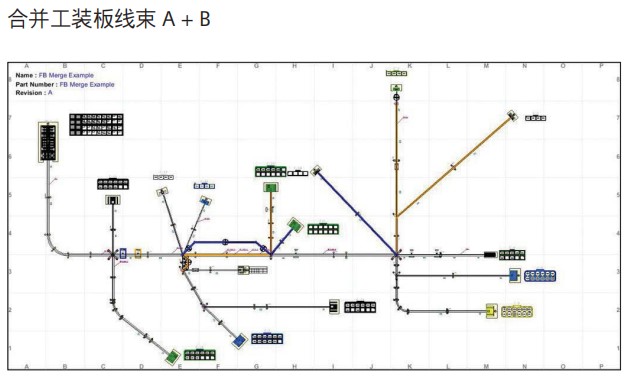

通過使用合并工裝板，制造工程師可以設計出生產線并在同一生產線上生產不同但又極為相似的線束。也就是說，一條合并的生產線可以取代多條生產線，從而騰出空閑的工廠空間和其他資源。在某些情況下，使用合并工裝板還可以提高單條生產線的產能和效率。在本白皮書后文中將列舉一個示例。因?yàn)樵诤喜⒐ぱb板圖紙上會顯示兩個或多個線束，通常的做法是使用不同的顏色來注明哪些元素屬于哪個線束。請注意下方圖 5 右側的三種顏色：

?

?

線束在一定程度上存在共性，這些共性是確定能否采用合并流程的關鍵。根據經驗法則，通常達到 70% 到 80% 的共性即可。如果共性很少，則合并工裝板將非常復雜，難以看懂并理解。操作員將無法從復雜的工裝板圖紙中快速獲得所需信息，導致生產效率低下。

讓我們假設當前正在生產柴油乘用車和汽油乘用車的前端線束。兩種線束之間的共性約為 80%。兩者的取料率極為接近，柴油車預計為 52%，汽油車預計為 48%。數量相當高。根據這些信息和其他一些參數，我們決定在單獨的生產線上生產線束，一條用于柴油車，另一條用于汽油車。

?

我們調整平衡了生產線，并完成了所有必要的準備工作。最終設置預備了備用產能，使我們能夠應對一定程度的增產要求。我們開始生產。我們的操作員經驗豐富，能夠迅速掌握新的設計流程。我們很快開始盈利。

?

幾個月后，我們發現取料率發生顯著變動。柴油車取料率在下降，而汽油車取料率則在上升。原因可能是一場極為公開但頗受爭議的討論，這場討論圍繞據稱的 “環?！?柴油機的缺點展開并影響了消費者的情緒。只要柴油機的未來仍不明朗，汽油機的需求就會激增，這一情況在德國市場已是人盡皆知。不管原因?yàn)楹危厔?shì)已經很清楚，我們必須決定如何應對。就這里的示例而言，其直接影響是我們的柴油車生產線不再高效。工廠空間和設備沒變，但生產的線束在減少。更加令人警覺的是，隨著汽油車線束取料率的提高，汽油車生產線的備用產能可能不敷使用。

?

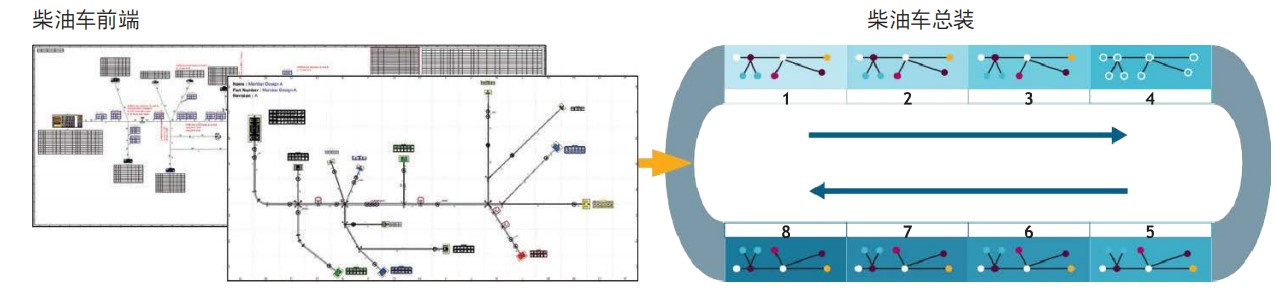

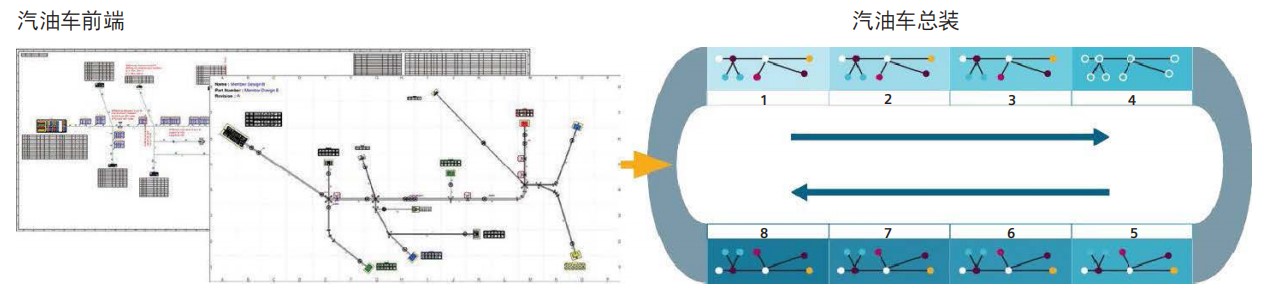

圖 6.兩條線束生產線的初始設置，一條用于汽油車

我們的選擇包括：

我們可以為汽油車前端線束再建立一條生產線，以滿足提高的取料率。然而，這將需要更多的工廠空間、設備和操作員，因此可能不是最佳選擇。

?

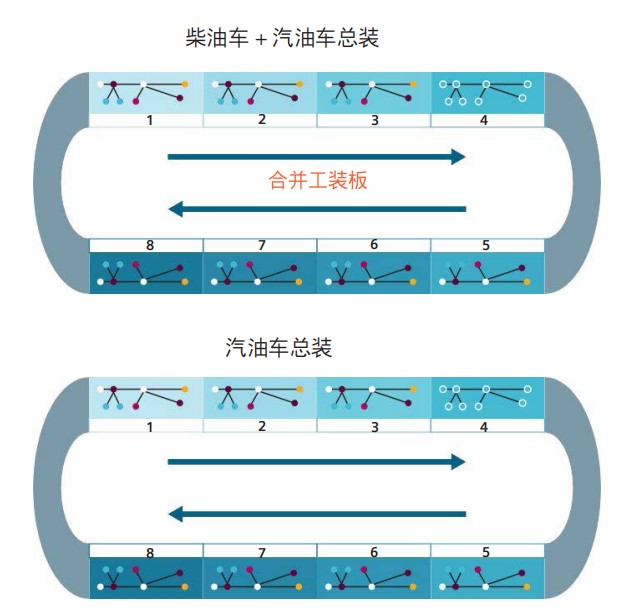

一個更好的方法（圖 7）可能是重新設計柴油車生產線，以便可以在同一生產線上生產柴油車和汽油車線束。換言之，我們可以使用合并工裝板建立合并的生產線。

?

建立高效且成本優化的合并生產線需要將現有的工裝板設計合而為一，并確?？梢栽倮么蠖鄶?shù)的夾具和工具位置。也就是說，工程師只需要調整線束的非通用部分，而不必重新鉆全部的孔和放置所有夾具。

?

請注意，在圖 7 中，我們決定保留汽油車前端線束的生產線不變。憑借調整后的設置，我們現在可以應對取料率的變動并生產所需數量的前端線束，不需要在車間中做其他更改，例如安裝一條額外的生產線。事實上，安裝第三條生產線會降低效率和產量，因?yàn)椴裼蛙?chē)生產線和第二條汽油車生產線的利用率將遠低于其產能。因此，最好使用兩條原有生產線應對變動。

?

盡管上述示例說明了潛在的好處，但由于以下原因， 即 便 是 考 慮 合 并 生 產 線 也 經 常 會 遇 到 阻力：a) 初始合并復雜工裝板時的困難，以及 b) 此后復雜的更改管理。鑒于目前的方法和能力，企業必須非常慎重地考慮合并生產線而獲益的可行性，以及為實施和維護合并生產線而投入的時間和精力。有時，企業會嘗試并遭遇失??；但通常而言，企業根本不會嘗試以免冒失敗的風險。

?

當然，我們的示例只是簡單描繪了該解決方案。在實際情況中，需要在決策過程中考慮許多因素。但主旨是相同的：合并工裝板通?？梢燥@著提高線束生產線的效率和產能。

一直以來，此類合并工裝板是使用繪圖工具通過高度人工參與的流程制造的，這些工具不一定專門設計用于重用和共享數據。就算是第一步，即決定兩個線束是否是可以在合并生產線中生產的合適備選，也是一項繁重、需要大量人力的任務。工程師需要手動比較圖紙，并注意一系列參數，例如尺寸、布局、元件及其位置、所需的線束夾具以及元件夾持器。

?

繪圖工具方面的主要工作完成后，合并流程本身又是一項繁瑣的工作。實際上，考慮到大多數繪圖工具的局限性，此步驟通常根本不考慮線束數據。因此，可能需要數天時間才能完成初始的合并工裝板設計，而對于大型線束，這甚至需要數周時間。

?

完成合并工裝板的初始設計后，必須對其進行維護。對原始線束設計所做的所有更改都必須落實，即更新合并工裝板。但同樣的問題是，由于設計合并工裝板時使用的繪圖工具很可能沒有連通任何數據源，這會成為又一項耗時且容易出錯的手動任務。

?

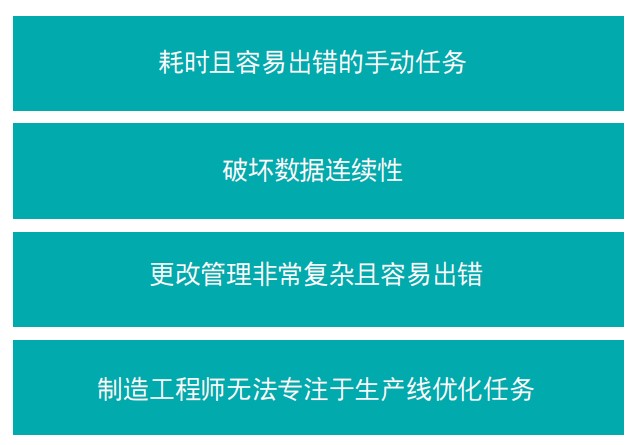

毫不令人意外，許多制造工程師都會拒絕通過合并工裝板來優化生產線。對于發起者而言，通常很難找到合并工裝板的合適備選。即使兩條生產線之間存在顯著的共性，創建和維護合并工裝板仍是一項過于繁重的任務。如果工程師同意合并，由于目前繪圖工具存在許多不足（圖 8），這項工作也仍有改進空間。

?

?

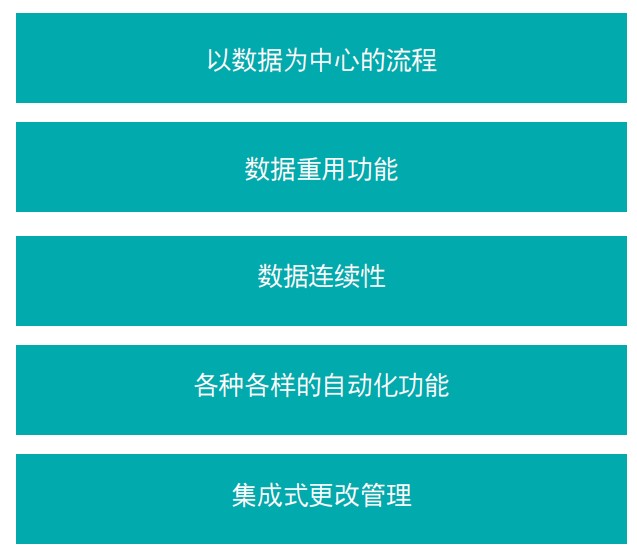

好消息是，除了完全依賴?yán)L圖工具外還有其他選擇。Siemens Digital Industries Software 的 Capital 套件提供了以數據為中心的技術，可以支持整個設計和制造流。下表（圖 9）概述了 Capital 的一些主要優勢。

?

線束設計在 Capital 套件中首先是數據集，也可以表示為圖紙。每個圖紙都可以獨立設置樣式，方便工程師為每個用例創建合適的圖形表示。更改管理變得更加容易和可靠，因?yàn)檩斎氲臄?shù)據幾乎可以無限地重用，并且可以在整個流程中保持?jǐn)?shù)據和相應圖紙之間的關聯。

?

Capital 為創建和維護合并工裝板和生產線提供了完美的環境。制造工程師可以選擇并比較現有的工裝板，找出合適的成對備選工裝板。

?

借助數據連續性，Capital 工裝板管理器可以為比較合并備選工裝板提供一系列支持。只需單擊一個按鈕就可以計算出通用內容的實際量。自動合并功能可以接管許多較低級別的 “默認” 任務。該工具支持工程團隊使用自然工作流程。在整個合并過程中，可以隨時應用數據中存儲的線束相關信息。該工具可以當場為工程師提供信息，這與缺乏數據連續性，需要大量時間來檢索信息的傳統流程形成鮮明對比。

?

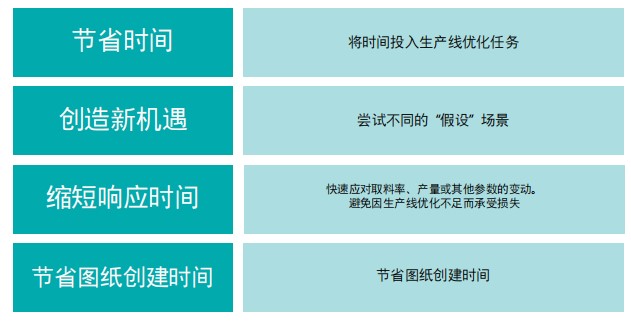

Capital 還大大縮短了創建合并工裝所需的時間。例如，該工具可以在合并過程中輕松保留實際工裝板上已有的夾具位置。實際上，由于在整個合并工裝板流程中始終保持與備選（源設計）的關聯，更改管理通常非?？旖荻奖?。圖 10 說明了使用 Capital 工裝板管理器創建合并工裝板的若干優勢，如上文所述。

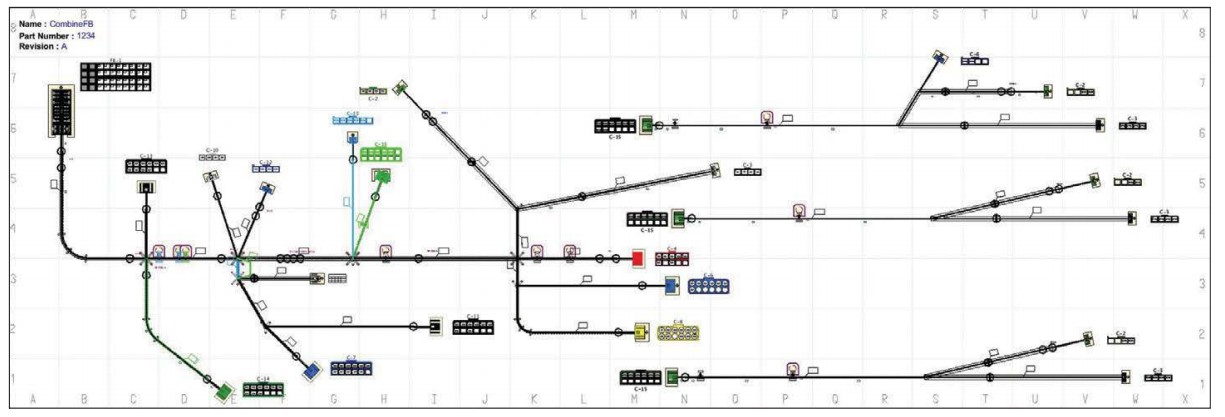

組合工裝板提供了另一種方法，可以在線束工廠中盡可能高效地使用資源。不同之處在于，在組合工裝板中，不同的線束位于不同的位置。也就是說，使用現有工裝板上的備用空間來生產明顯不同的線束。該方法通常用于小型線束以及取料率較低的線束。通過組合工裝板，可以使用相同的設備和工廠空間生產許多此類的線束。Capital 工裝板管理器也可用于創建和維護這些類型的工裝板。下面的圖 11 顯示了這樣一個組合工裝板。

?

?

Capital 工裝板管理器提供了基于連續數據流的環境，可在該環境中創建和維護合并工裝板。通過該工具，制造工程部門可以輕松將生產線效率提至最高。從完全依賴于繪圖工具的純手工方法過渡到以互聯數據為中心的方法，大大減少合并和組合工裝板以及生產線所需的工作量。通過 Capital，制造工程師可以專注做自己最擅長的事情，例如快速完成各種生產線優化方案，而不是操作繁瑣的繪圖軟件。對于線束制造商而言，這意味著能更好地制定車間決策，并最終在無法避免更改的情況下以更快的速度實現盈利。
