小線束返工指示書制定要點

來源：線束世界?作者：線束世界-Jimmy?2022-06-20 17:33

前? 言

返工的定義是使不合格產品符合要求而對其采取的措施,經過返工處理后得到的產品可能是合格品、次品或者廢品。經過返工后的產品可以消除不合格，使原不合格產品成為合格產品。本篇文章給大家介紹一下小線束常見的質量問題及返工的方案、作業方法、過程提供給大家作為參考。

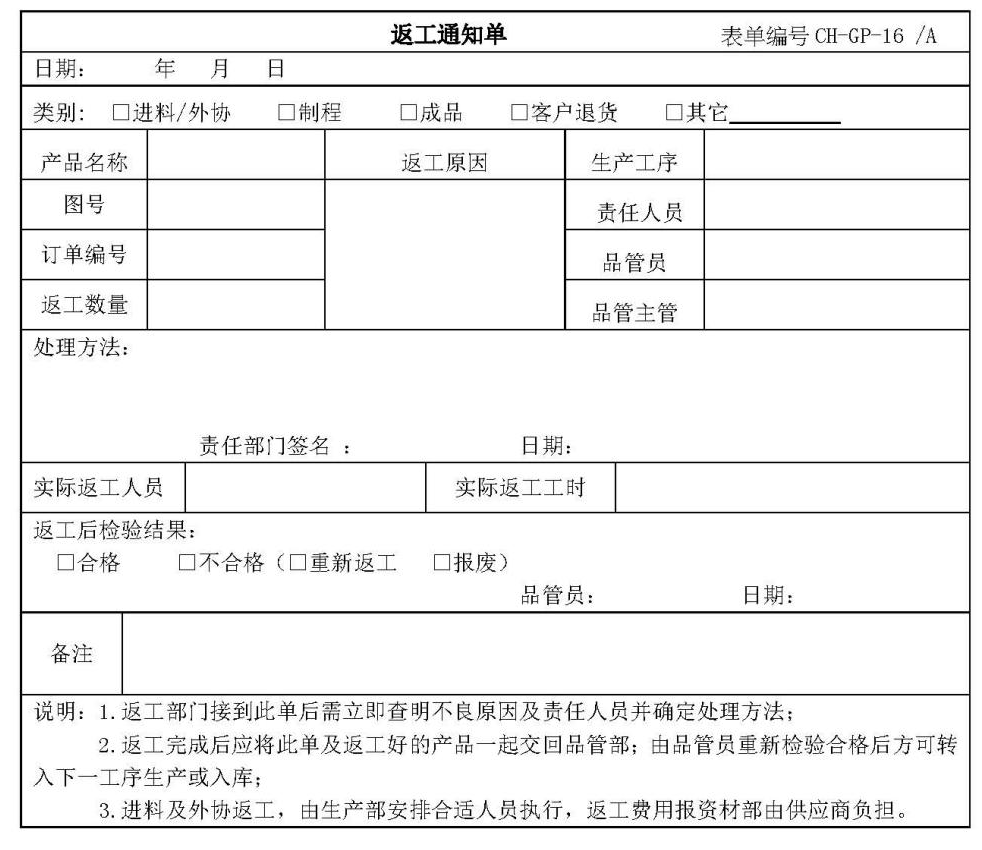

目的：對生產制程中或客退不合格產品進行返工，以提高產品質量的過程，所制作的標準書。

適用范圍：適用于公司不合格產品返工過程的作業管理。

技術中心人員，需對返工產品提供返工的技術要求、技術資料及支持；必要時，需對返工的可行進行及潛在問題進行分析形成書面報告，并在現場進行技術指導。

技術中心人員依照產品返工要求、技術資料或檢驗報告等編制返工作業指導書，標注返工重點要求或返工方法；列出返工所需使用工裝治具、設備、物料等。

返工作業指導書依據產品需要返工的工序來制定，可優先使用該產品原作業標準書來進行修改，亦可依圖紙為主，加以文字說明制成臨時返工標準書。

在返工作業指導書有特殊特性或客戶指定的特性，為特別重要管理項目，如插植、包卷、導通等工位。


返工步驟

1. ?將需要返工之產品與標準樣線進行比對。

2. ?依據需要返工之產品狀態選定需要進行返工之工序。

2.1??穿膠管、插植、包卷、印刷、導通、1:1比對、外觀檢查、包裝制定為主要返工工序。

2.2 ?確認返工之首道工序，準備返工之物料，如膠管、膠帶。

2.3??拆解膠帶，確認膠管及電線狀態有無異常，如膠管異常則更換膠管。


2.4 ?穿膠管：穿膠管時，先檢查膠管是否有臟污，破損或者斜口等現象；檢查端子是否正確；膠管顏色是否正確。

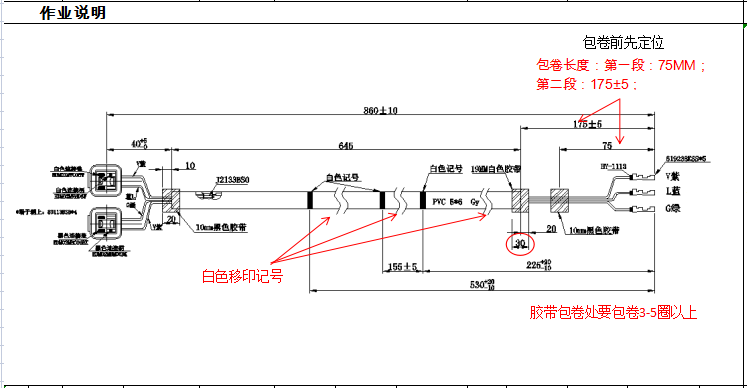

2.5 ?進行包卷：包卷前，先比對線束所有尺寸是否符合圖紙要求；

依據作業標準書設定定位的距離及膠帶的顏色；包卷時，不可將電線扭曲或者交叉等包纏。

纏第一圈膠帶時必須纏緊，確保包纏好的PVC管無松動等現象；包卷完后，必須檢查膠管和電線有無松動情況，膠帶有無脫落等現象。?

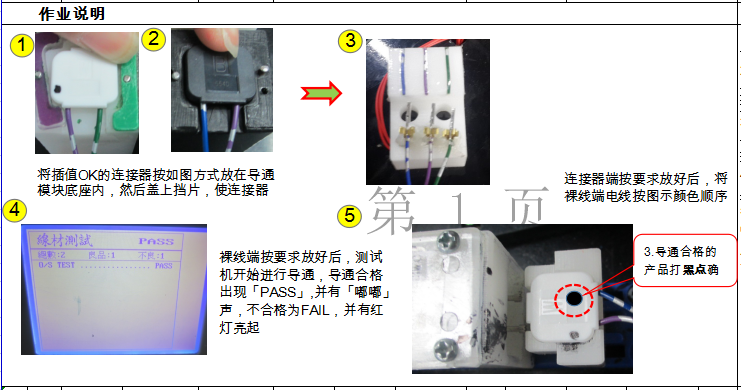

2.6 ?導通：導通測試前，先找研發調試導通設備,調試之后以合格樣件進行確認再以返工后之首件進行確認，導通合格的產品在連接器處上打黑點作為標記。

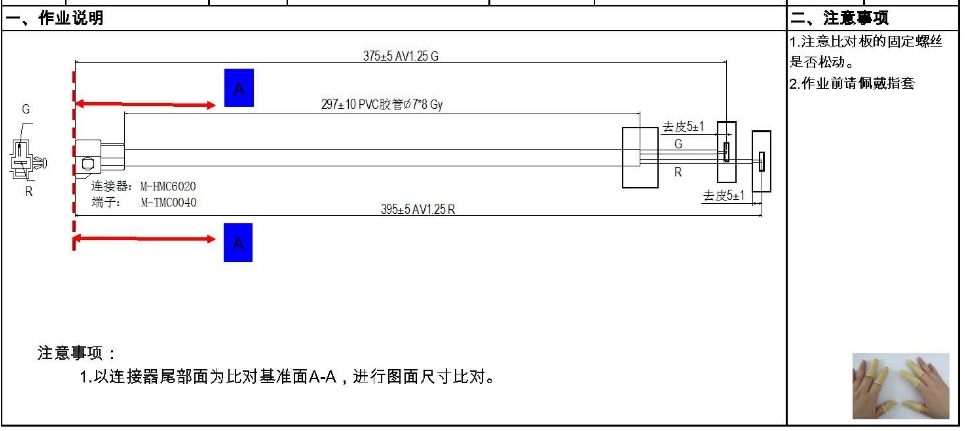

2.7 ?1:1比對：返工后之首件按照圖面尺寸比對。


2.8 ?外觀檢查：合格的產品，按照要求打點標記;檢查產品返工之工序,如包卷顏色、? ?尺寸是否符合要求，檢查移印是否符合要求；檢查PVC管等有無臟污，破損檢查端子有無氧化及劃傷等現象；檢查絞線的圈數是否正確。

2.9 ?包裝：在線束進行包裝捆扎時，標簽根據序號先后順序捆扎，禁止序號錯亂使用；氣泡袋包裝時，無需用其他膠帶粘貼；標簽紙張顏色為白色，對應灰色膠管；標簽紙張顏色為粉色，對應黑色膠管；裝箱時，每層之間線束交叉放置；檢查每箱產品重量是否符合要求周轉箱頂層放一塊紙板。?

結? 論

返工是指在質量控制中發現某項工作存在質量問題，使其工作結果無法接受時，通過采取行動將有缺陷或不符合要的的產品，變?yōu)榉腺|(zhì)量要求的一項工作。通過本文了解小線束返工的關鍵工序，并且不斷總結經驗，優化返工的制程，改進返工工藝，這些都有助于實現穩定、有效的進行返工。以上簡單分享到這里,希望對讀者有起到一定的幫助作用。
