線束中的注塑件(1)

來源：?作者：線束世界-Jimmy?2021-04-02 15:54

注塑件在線束系統中是我們常見的必不可缺的零部件，這類零件簡單而又不簡單。

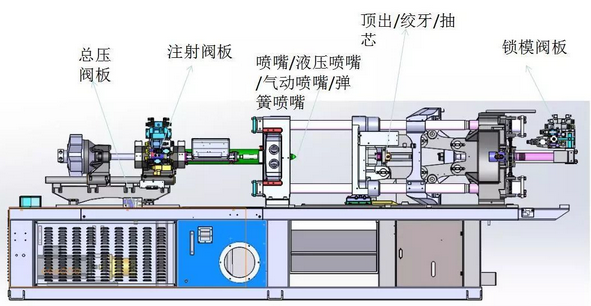

注塑件是由注塑機生產的各類注塑產品統稱注塑件，包括各種線槽，連接器，扎帶，波紋管，保險絲盒等。

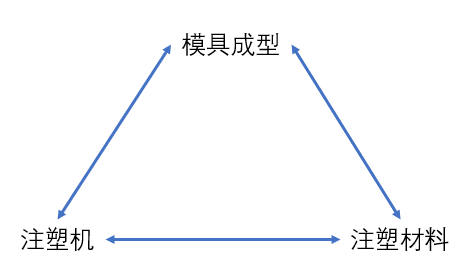

塑料件的主要影響因素包括材料的選擇，模具的制造及工藝參數的設定。

圖片1.png ?

材料

塑料，是指以樹脂為主要原料具有可塑性的材料及其制品。

塑料是以單體為原料，通過加聚或縮聚反應聚合而成的高分子化合物，俗稱塑料或樹脂，可以自由改變成分及形體樣式，由合成樹脂及填料、增塑劑、穩定劑、潤滑劑、色料等添加劑組成。

塑料的主要成分是樹脂。樹脂這一名詞最初是由動植物分泌出的脂質而得名，如松香、蟲膠等，樹脂是指尚未和各種添加劑混合的高分子化合物。樹脂約占塑料總重量的40%～100%。塑料的基本性能主要決定于樹脂的本性。有些塑料基本上是由合成樹脂所組成，不含或少含添加劑，如有機玻璃、聚苯乙烯等。

圖片2.png ?

圖片3.png ?

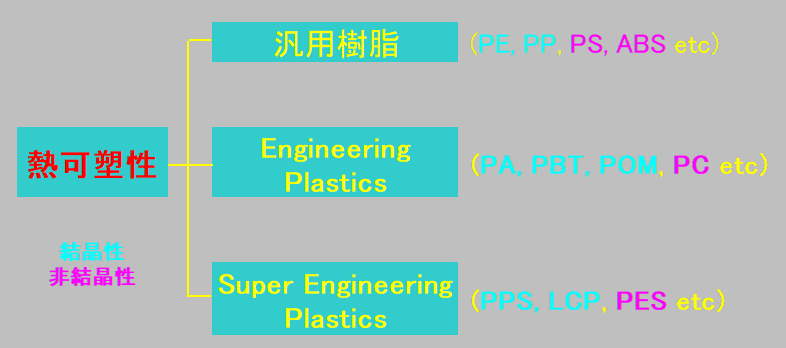

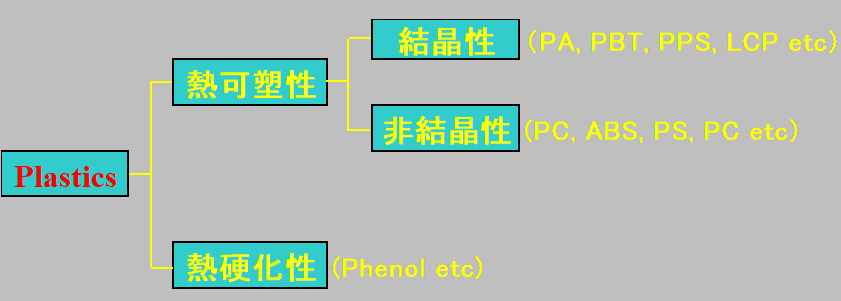

線束行業一般常用材料有PP，PA66/PA6，PBT，PA46，PPS，POM，PPO，ABS等等，具體相關用處及要求要基于使用環境，實驗要求，機械性能及公差要求等。

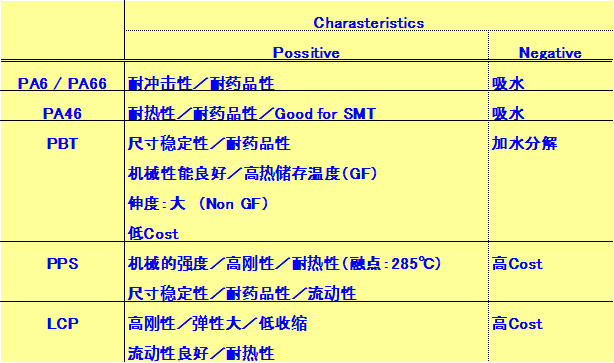

以下是部分常用材料屬性（具體屬性建議參考物性表）


模具

“模具是工業之母”這句話大家應該略有耳聞﹐模具的重要性日益被人們所認識﹐模具設計和模具制造技術最早是由國外傳入我國的香港及臺灣省，后傳入深圳廣州地帶逐漸傳入內陸城市，所以目前很多模具大師傅還是主要來至深圳廣州等地。

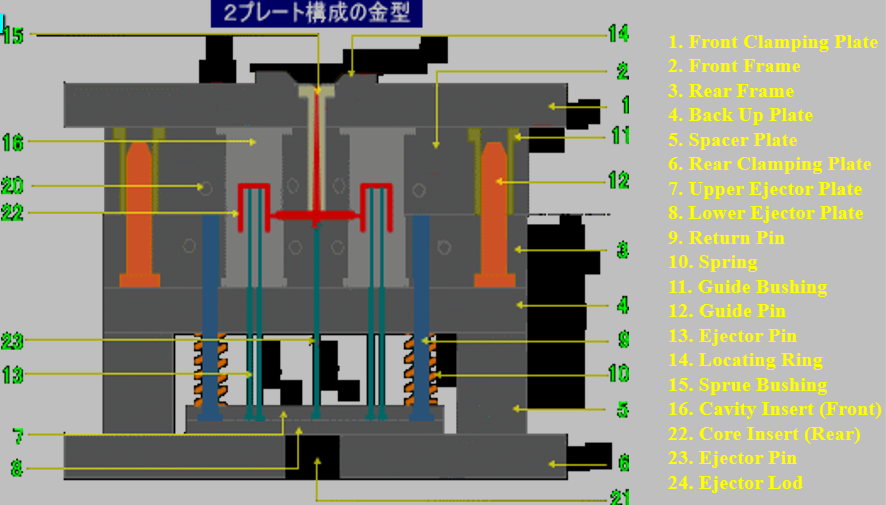

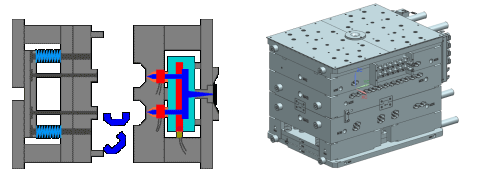

塑料模具的基本結構

注塑模具由動模和定模兩部分組成，動模安裝在注射成型機的移動模板上，定模安裝在注射成型機的固定模板上。在注射成型時動模與定模閉合構成澆注系統和型腔，開模時動模和定模分離以便取出塑料制品。


模具的結構雖然由于塑料品種和性能、塑料制品的形狀和結構以及注射機的類型等不同而可能千變?nèi)f化，但是基本結構是一致的。模具主要由澆注系統、調溫系統、成型零件和結構零件組成。其中澆注系統和成型零件是與塑料直接接觸部分，并隨塑料和制品而變化，是塑模中最復雜，變化最大，要求加工光潔度和精度最高的部分。

澆注系統是指塑料從射嘴進入型腔前的流道部分，包括主流道、冷料穴、分流道和澆口等。成型零件是指構成制品形狀的各種零件，包括動模、定模和型腔、型芯、成型桿以及排氣口等。

一、澆注系統

澆注系統又稱流道系統，它是將塑料熔體由注射機噴嘴引向型腔的一組進料通道，通常由主流道、分流道、澆口和冷料穴組成。它直接關系到塑料制品的成型質量和生產效率。

1. 主流道

它是模具中連接注射機射嘴至分流道或型腔的一段通道。主流道頂部呈凹形以便與噴嘴銜接。

2. 冷料穴

它是設在主流道末端的一個空穴，用以捕集射嘴端部兩次注射之間所產生的冷料，從而防止分流道或澆口的堵塞。

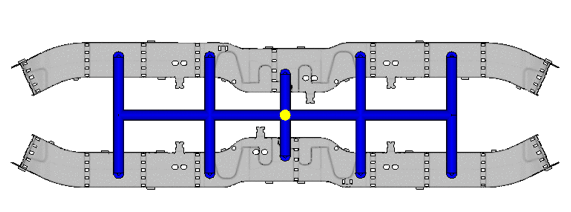

3. 分流道

它是多槽模中連接主流道和各個型腔的通道。為使熔料以等速度充滿各型腔，分流道在塑模上的排列應成對稱和等距離分布。

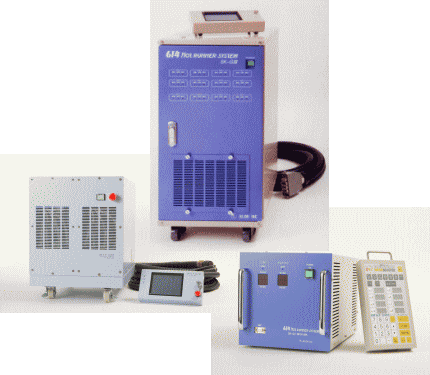

圖片5.png ?

4. 澆口

它是接通主流道(或分流道)與型腔的通道。通道的截面積可以與主流道(或分流道)相等，但通常都是縮小的。所以它是整個流道系統中截面積最小的部分。澆口的形狀和尺寸對制品質量影響很大。

澆口的作用是：

控制料流速度

在注射中可因存于這部分的熔料早凝而防止倒流

使通過的熔料受到較強的剪切而升高溫度，從而降低表觀粘度以提高流動性

便于制品與流道系統分離。澆口形狀、尺寸和位置的設計取決于塑料的性質、制品的大小和結構

二、調溫系統

為了滿足注射工藝對模具溫度的要求，需要有調溫系統對模具的溫度進行調節。對于熱塑性塑料用注塑模，主要是設計冷卻系統使模具冷卻。

模具冷卻的常用辦法是在模具內開設冷卻水通道，利用循環流動的冷卻水帶走模具的熱量；模具的加熱除可利用冷卻水通道熱水或蒸汽外，還可在模具內部和周圍安裝電加熱元件。

三、成型部件

成型部件由型芯和凹模組成。型芯形成制品的內表面，凹模形成制品的外表面形狀。合模后型芯和型腔便構成了模具的型腔。按工藝和制造要求，有時型芯和凹模由若干拼塊組合而成，有時做成整體，僅在易損壞、難加工的部位采用鑲件。

四、結構零件

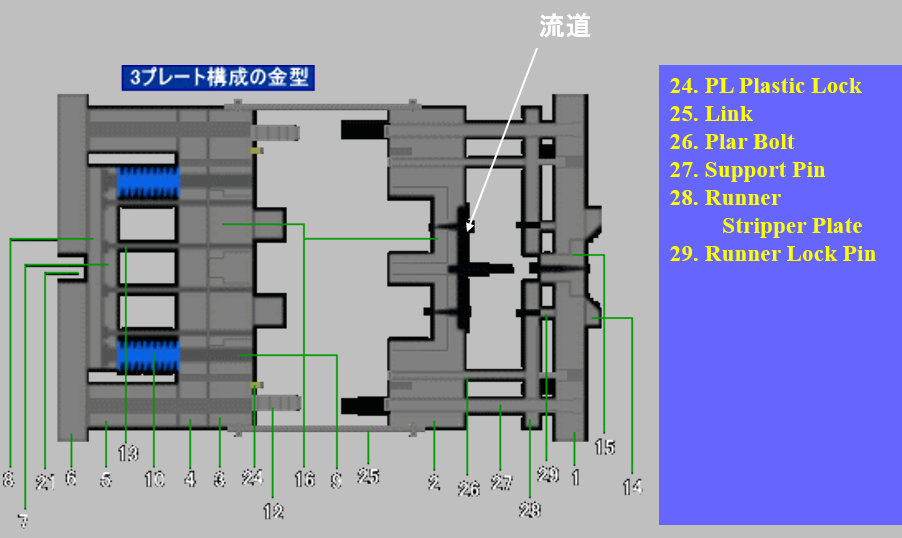

它是指構成模具結構的各種零件，包括：導向、脫模、抽芯以及分型的各種零件。如前后夾板、前后扣模板、承壓板、承壓柱、導向柱、脫模板、脫模桿及回程桿等。

1. 導向部件

為了確保動模和定模在合模時能準確對中，在模具中必須設置導向部件。在注塑模中通常采用四組導柱與導套來組成導向不見，有時還需在動模和定模上分別設置互相吻合的內、外錐面來輔助定位。

2. 推出機構

在開模過程中，需要有推出機構將塑料制品及其在流道內的凝料推出或拉出。推出固定板和推板用以夾持推桿。在推桿中一般還固定有復位桿，復位桿在動、定模合模時使推板復位。

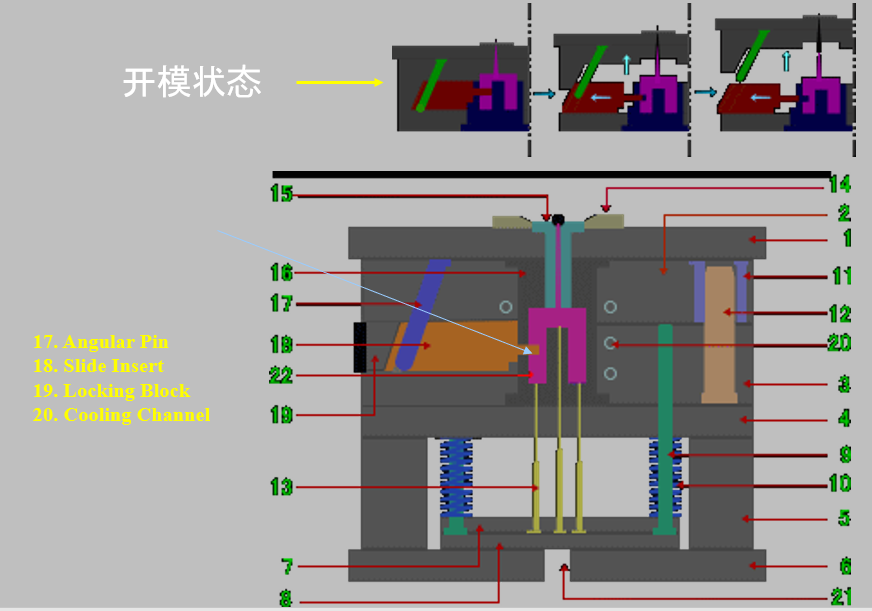

3. 側抽芯機構

有些帶有側凹或側孔地塑料制品，在被推出以前必須先進行側向分型，抽出側向型芯后方能順利脫模，此時需要在模具中設置側抽芯機構。

4. 標準模架

為了減少繁重的模具設計和制造工作量，注塑模大多采用了標準模架。

圖片6.png ?

圖片7.png ?

圖片8.png ?

Mold flow模流分析

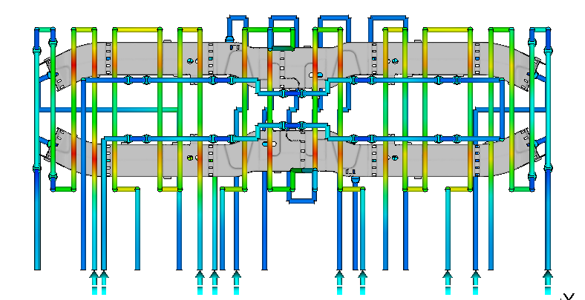

模流分析（Moldflow）這個概念源自于臺灣那邊的叫法，實際上就是指運用數據模擬軟件，通過電腦完成注塑成型的模擬仿真，模擬模具注塑的過程得出一些數據結果，通過這些結果對模具的方案可行性進行評估，完善模具設計方案及產品設計方案，塑膠模具常用軟件有Moldflow、Moldex3D等。

圖片9.png ?
