聊聊Tesla semi液冷充電和MW級充電接口對比

來源：新能源高壓連接器聯盟?作者：線束世界-Jimmy?2022-07-05 09:42

作者：Sherlock Wan

編輯：Sherlock Wan

來源：原創

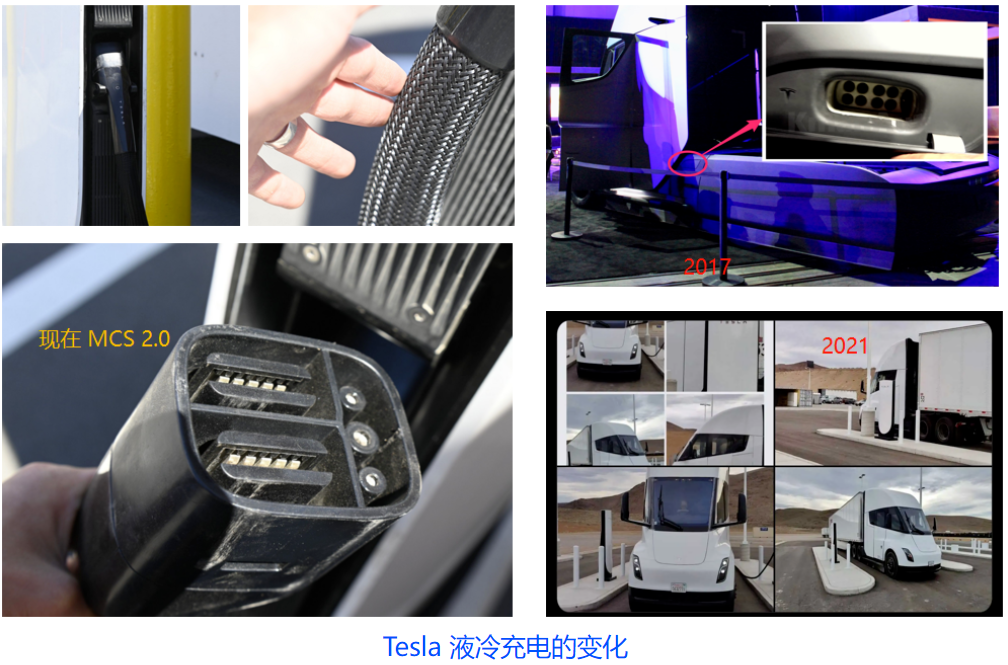

因為一直做電動商用車連接器推廣工作，所以電動商用車充滿熱情，看我公眾號的都知道，一直在追著tesla semi的充電寫點分享文章，自從2017年看到semi的第一個8芯照片，特斯拉在class 8級的卡車上的充電就在走不尋常的路，當然目前為止全球也還沒有一個正式發布的MW級別的充電，所以tesla semi 的動態也就格外引入關注，直到去年我們還只能看見外圍的照片，最近外網網頁近距離拍到了一些照片，讓我們可以有機會一睹其真面目；

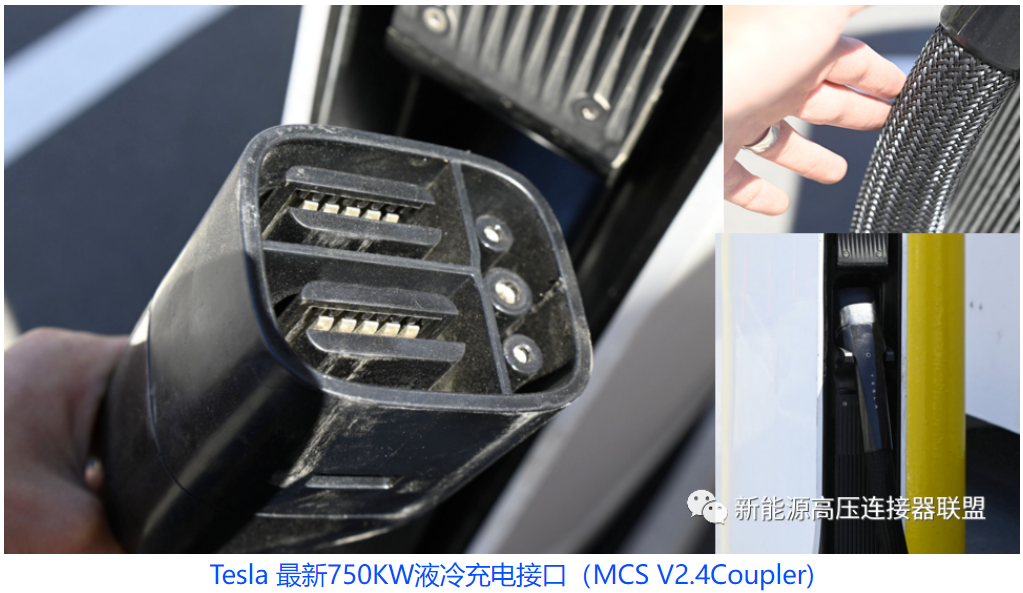

該接口和之前網絡上曝光的圖片布局是一致的，和去年在北美能源中心測試的樣機也是一致的，這個接口也是MW級充電上一個版本的接口標準MCS V2.4,該接口為“音叉式“，就是我們所說的插片式的，這也是特斯拉的專利結構；接口有2個巨大的及較深的插片結構加底部2個信號加一個接地接口，接口看起來比較簡單整齊，這種矩形的結構本身在設計上結構強度上會比較好，該結構可以滿足750KW的充電，最大電流可以滿足1000A+的短期帶液冷充電，連接器整體尺寸而言，看起來要比之前的CCS的接口更?。◤钠湮帐值膱D片上能大致推測出來）其電纜采用了專利的液冷電纜，整體上尺寸看起來比較小，外部采用了金屬編織包裹可以增加其耐磨性(內部電纜外被應采用了更軟弱的硅膠材料）

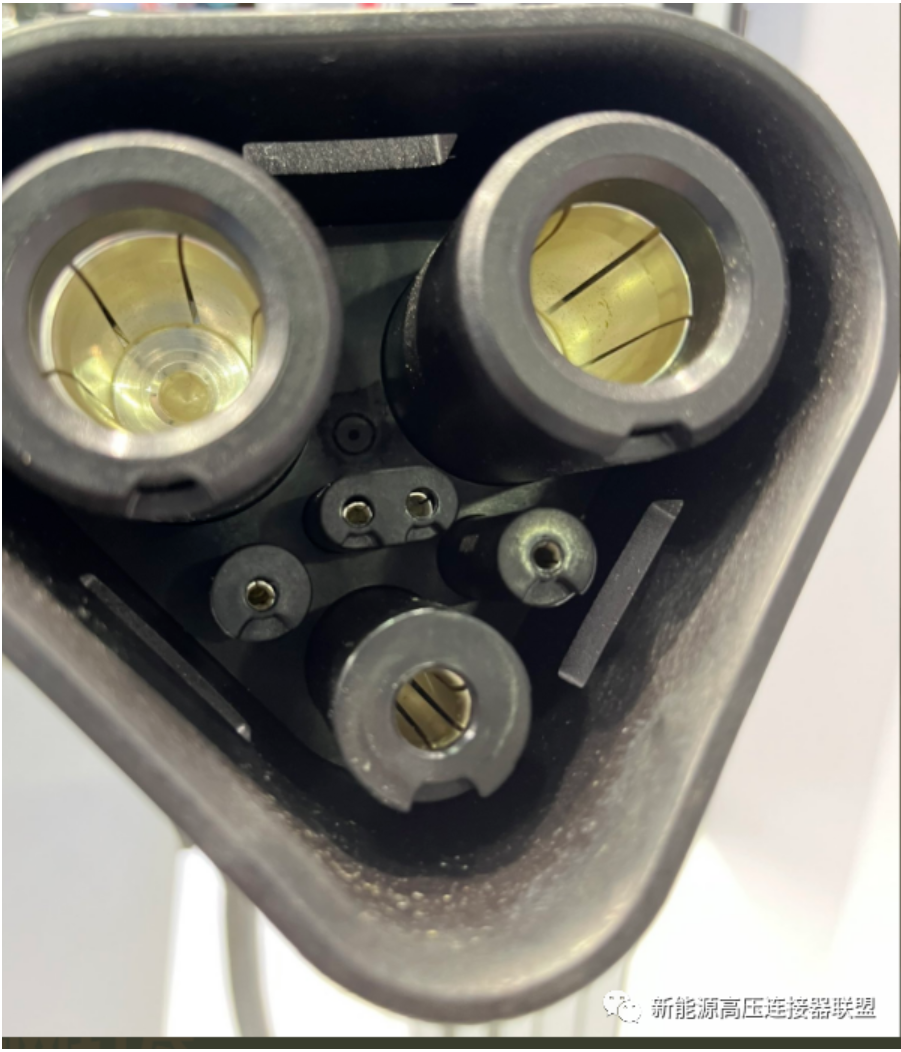

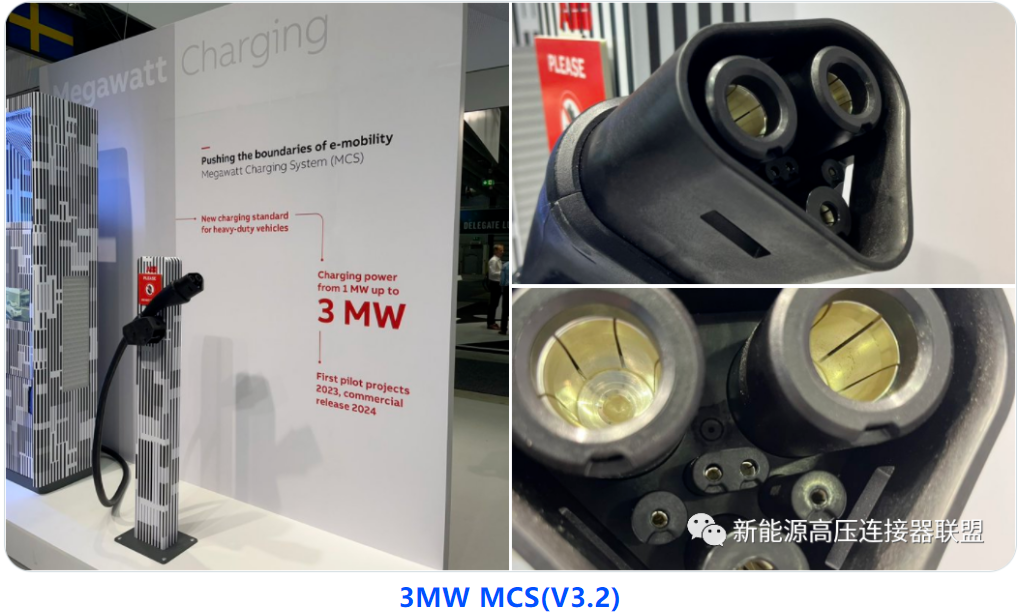

看到ABB給MCS開發的最新的MCS3.2版本的接口時，我之前的推測就有點問題了，因為一開始，我覺得特斯拉作為唯一一個車企且自己有semi卡車的應用優勢的廠家，他的”音叉“的接口會作為最終的標準，但是后來根據外媒的相關視頻和資料介紹，最終這個”音叉“的結構特斯拉是有專利標準的（雖然我還沒找到，但是應該是其接口的標準，并未對外公布）特斯拉最終應該沒有同意放開標準，所以MCS最終不得不又升級搞到了現在的這個方案，該方案包含2個電源端子1個接端子4個信號端子，電源端子的簧片結構采用了劈槽式的結構，這個和之前其用的歐度的結構很類似，其實很想看看其內部的結構布置形式是什么樣的，看看后面能不能找到相關資料來謝謝

時長覺得，大功率的充電接口對我們借鑒意義還是非常重要的，無論是商用車還是乘用車亦或者是未來的電動化的其他大功率的產品，我們都需要面對和解決更大的功率下怎么去管控溫升怎么通過結構、系統層面分別去看待和研究這些問題，很多時候，這個地方很難有質的技術突破，基本上是不同的技術進行組合和運用，所以更多的分享，也能夠讓我們的工程師了解別人
