來源：線束世界?作者：線束世界-Jimmy?2022-10-17 10:03

*產線部分工藝

01高壓連接器發展背景

受益于新能源汽車滲透率的快速提升以及800V高壓快充的明顯趨勢，高壓連接器的市場需求高速增長，同時高壓連接器是新能源汽車電氣連接系統中最重要的組成部分，從單車價值量的角度來說，在不含線束的情況下，一般高壓連接器單車價值量為2000元左右，新增高壓連接器在乘用車可達到單車800-1500元，商用車可達1500元以上。預計2025年全球高壓連接器總市場規模將達到378億元，中國市場規模將達到169.91億元。

新能源汽車電氣連接系統的作用主要是保證整車高壓互聯系統，在內部電路被阻斷或孤立不通處架起橋梁從而使電流流通。與傳統能源汽車相比，三電系統是新能源汽車的核心增量部件，高壓連接系統像人體的神經系統一樣將三電系統有機相連。對比低壓連接器，高壓連接器不僅要達到傳統汽車連接器的基礎要求如高插拔次數、抗震動，且在高壓大電流環境下對熱管理、高壓防護、防護等級、抗干擾等方面的要求越發嚴苛，在材質上也有更高要求。

*圖片來源于客戶官網

02高壓連接器簡介

應用場景：

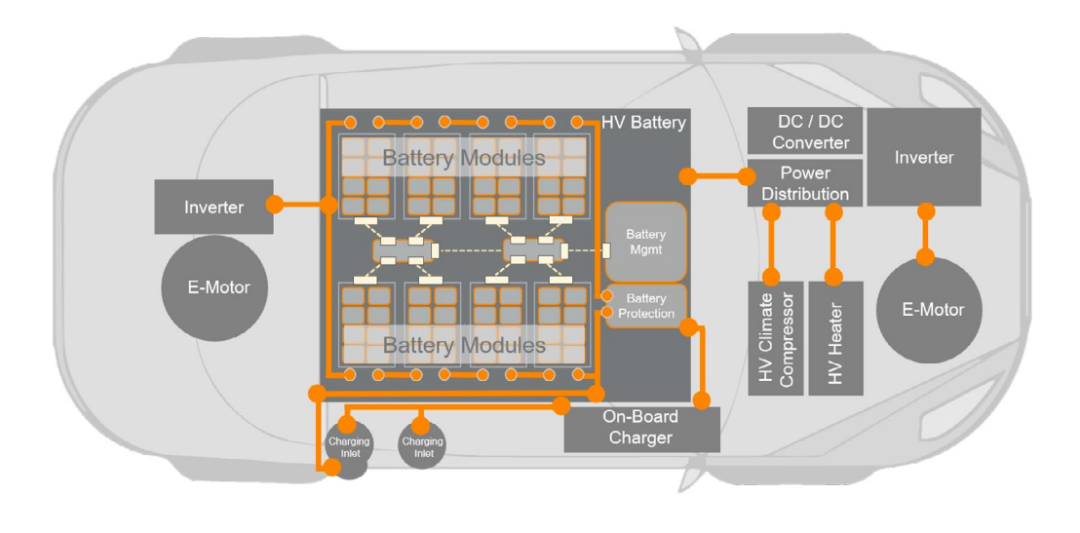

在新能源汽車產業領域，高壓連接器作為極其重要的元部件，在新能源整車和充電設施上均有應用。整車上高壓連接器主要應用場景有：DC/DC變換器、PTC、OBC、直流&交流充電口、驅動電機、高壓線束、逆變器、動力電池、PDU、電動壓縮機等。

組成部分：

高壓連接器的組成一般為：外殼、密封件等輔助結構，絕緣件，導電接觸對等

分類：

高壓板端連接器；高壓線端連接器。?

重要性能要求：

1：須具備良好的電氣、機械和環境性能

2：具有高電壓、大電流性能

3：有良好的電磁屏蔽性能

4：需要能夠在各種工況下實現等級較高的防護功能(例如高溫、震動、碰撞沖擊、防塵防水等)

03高壓連接器自動化產線

瀚川在連接器智能制造領域經驗頗豐，已為客戶提供多種線端連接器和板端連接器自動化解決方案。在高壓連接器自動化解決方案中，瀚川團隊從方案設計之初就結合了前期積累的連接器智能制造經驗，產線經過客戶要求更改現已能夠兼容十幾種料號。

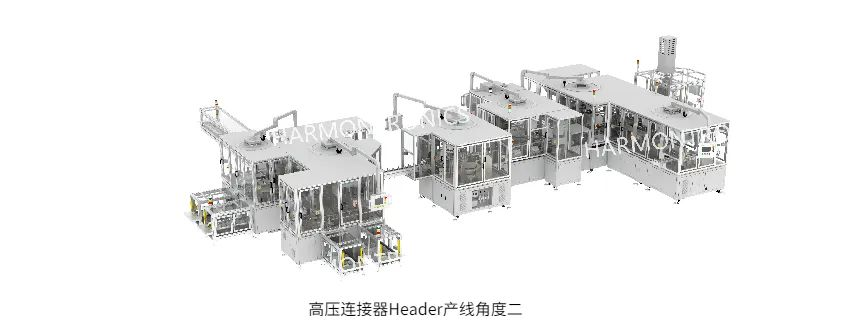

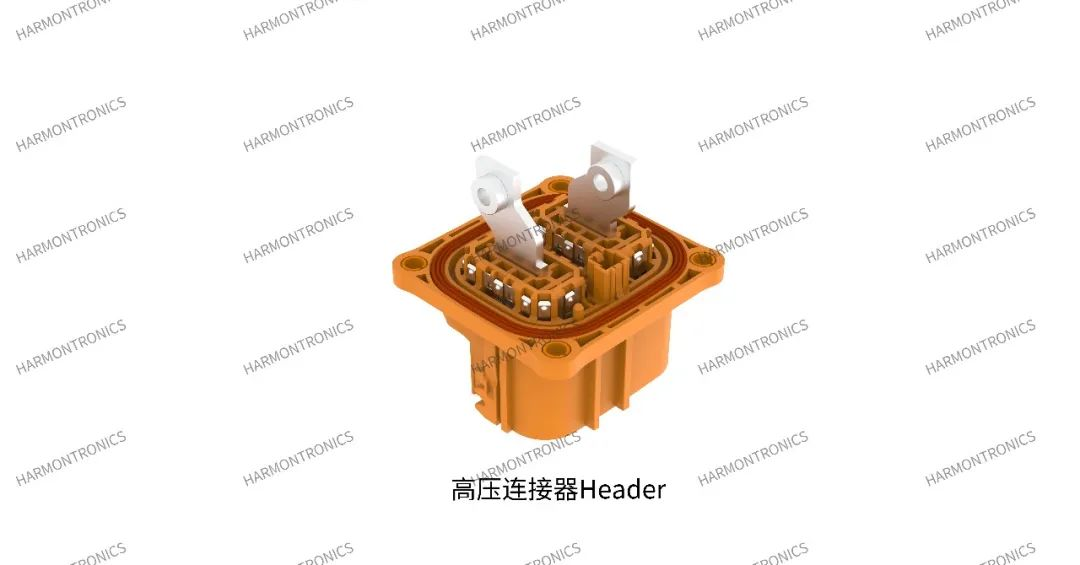

? ? ? ?高壓連接器Header產線工藝包含柔性上料、部件高速組裝、密封圈組裝、Busbar鉚壓、視覺檢測、電性能測試、激光打碼、氣密測試、自動包裝。

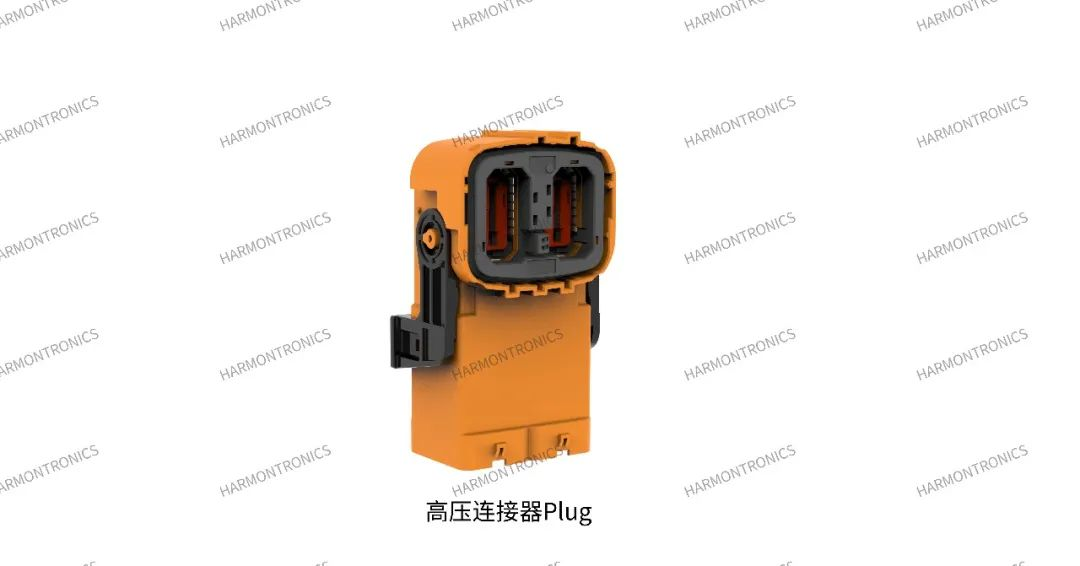

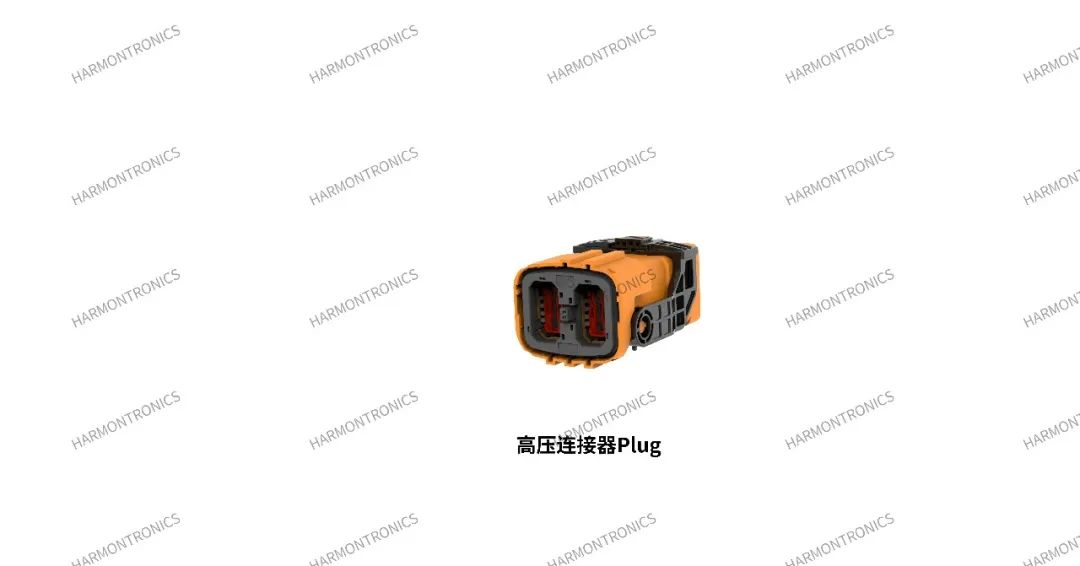

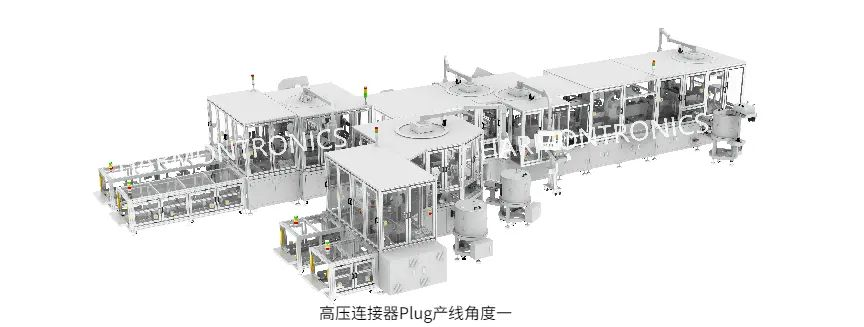

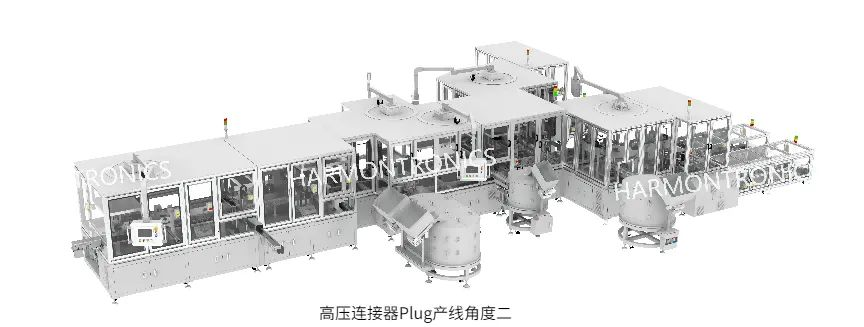

? ? ? ?高壓連接器Plug產線工藝包含柔性上料、部件高速組裝、密封圈組裝、插針裁切組裝、視覺檢測、激光打碼、自動包裝。

? ? ? 兩種產線都可以進行高速組裝，采用高速抓取移栽模組、轉盤式輸送系統；擁有標準化、模塊化設計；設備可兼容多種料號，柔性換型時間＜30min；每一過程都采用CCD或高精度感應器監控，確保產品質量。

瀚川智能（SH:688022）成立于2007年，是專業的智能制造解決方案提供商。瀚川智能聚焦汽車電動化、智能化領域，為汽車、新能源等領域用戶提供智能裝備及服務。

瀚川智能汽車BU賦能汽車“智”造，專注汽車連接系統，ADAS，控制器、熱管理系統，電驅動系統的組裝和測試自動化解決方案，提供大批量PCB加工所需的高速插針機設備，助力客戶提升生產力。
