“隨著自動駕駛等級提升，電子電氣架構如何協同變化？”2022年11月15日，由蓋世汽車主辦，上海虹橋國際中央商務區管委會、上海閔行區人民政府指導，上海南虹橋投資開發（集團）有限公司協辦的2022第二屆智能汽車域控制器創新峰會上，泰科電子(上海)有限公司產品經理袁偉表示，架構優化需要隨技術進步而持續進行，這將帶來各種技術挑戰：比如電氣架構和電子架構的整合；pin數更多而加劇公差累積；效率、成本、空間三者如何兼顧等等。

面對這些難題，TE Connectivity (泰科電子，以下簡稱TE)推出了整體解決方案，在成熟可靠的全系列端子體系保證的前提下，盡可能地提高設計柔性和靈活性，能夠快速響應客戶早期持續變化的需求。此外，這套方案充分考量了從整車廠到一級供應商各個維度的需求，結合TE提供的配套服務，可以解決從產品到生產的全維度難題。

以下為演講內容整理：

泰科電子是一家全球領先，深耕本土的連接方案供應商，借此機會為大家介紹我們在整個架構變革的過程中，針對域控制器如何通過連接對應的解決方案賦能我們的客戶。

TE對于未來趨勢和架構變化的理解

如今的汽車架構正處于巨大變革期，背后主要由電動化和智能化兩大趨勢推動。在電動化和智能化的趨勢下，未來汽車或許會變成一個娛樂終端，類似于“輪子上的手機”，這也對連接和系統提了更多要求。未來的系統架構向著軟件定義汽車的中央集成式架構發展，但現在大家談的更多是比較現實的是智能駕艙域、智能駕駛域和位置域控制器，這對連接會有什么要求？我們能為大家?guī)硎裁?？這是今天的主要話題。

整車架構并不只是電子架構，而是電子電氣架構的融合，要考慮電氣架構如何能更好地協同電子架構的變化，來適應這樣的變革。電氣架構會涉及到電源分配、線束設計等各種各樣的點。站在TE的角度，我們會從整個架構變化的角度來思考整體的連接解決方案，基于客戶和市場的需求，考慮整車廠、系統供應商和線束廠等在整個架構中會碰到哪些連接的問題，來提供符合整個市場需求的解決方案。

域控制器連接需求

域控制器長遠的發展是向著軟件定義、中央集中式的架構，但這中間還需要一個持續迭代的時間過程。在持續迭代的過程中，軟件、硬件之間需要互相協調，客戶需要不斷升級他們的產品，我們思考的是在連接方案上，如何在保證產品成熟可靠的前提下，盡可能地提高設計柔性和靈活性，讓客戶更方便地實現他們的產品迭代。

第二，每家客戶在做自己的架構時都有不同的訴求。在做具體的域控制器時，連接和線束布置差異也很大。如何適應這樣的差異，快速響應客戶早期不確定，且持續變化的需求，這是第二個問題。

第三，目前整車廠的車型開發已不同于傳統模式，車型開發速度快，在這樣的情況下如何快速應對，但又保證方案成熟、可靠性，這也是我們考慮的問題。

此外，在技術和方案上也會面臨著各種各樣的問題。例如現在控制器融合后的供電原理會跟原來不一樣，大功率芯片帶來的控制器供電上升、散熱也會成為問題，需要在電氣架構上進行考慮。當把很多控制器融合到一起后，IO接口數量增多，在同樣的空間內如何容納更多的位置？設計和生產中的公差累積、生產穩定性、生產效率等問題如何解決？

TE對于這些問題有一些初步的想法，我們在連接領域的產品種類眾多，也積累了相當多的技術基礎和知識。在保證現有產品體系成熟可靠的前提下，我們將盡可能地體現產品設計和應用的靈活性，通過成熟可靠的基礎滿足不同客戶靈活、柔性的生產要求，助力域控制器提早適應未來的架構。同時通過提供整體的解決方案，幫助客戶降本增效。

標準化端子體系

在汽車連接中，端子決定了所有的連接是否可靠、維修是否方便以及生產的效率。所以當我們討論連接器形式時，最關鍵和最核心的一定是選好端子。

TE完備的標準化端子體系能夠從走信號的小型端子覆蓋到250A的電流，這些端子目前大量OEM都在使用，非常成熟。在這個前提保證下，我們能提供多樣的interface組合，也能配合客戶做快速的新概念開發。

端子要有公母對配，所以我們談?wù)摰牟粌H是母端的端子，還包括公端的，不同設備之間需要相互組裝配合。TE提供全套板端方案，包括板端、線端、線對線整套的應用，以及對應的壓接、免焊接等生產工藝和設備。尤其是press-fit技術和下一代小型化可拼接的header方案，是專為位置域控制器和智能駕艙、智能座艙應用開發的產品。

近兩年，不確定因素為整個供應鏈帶來了巨大影響。在此背景下，TE中國團隊在蘇州成立了中國的研發中心，為國內客戶提供的方案能實現從研發到原材料制造的100%深度國產化。此外，我們以端子體系為核心的整套連接方案也可支持客戶進行新產品的快速開發。

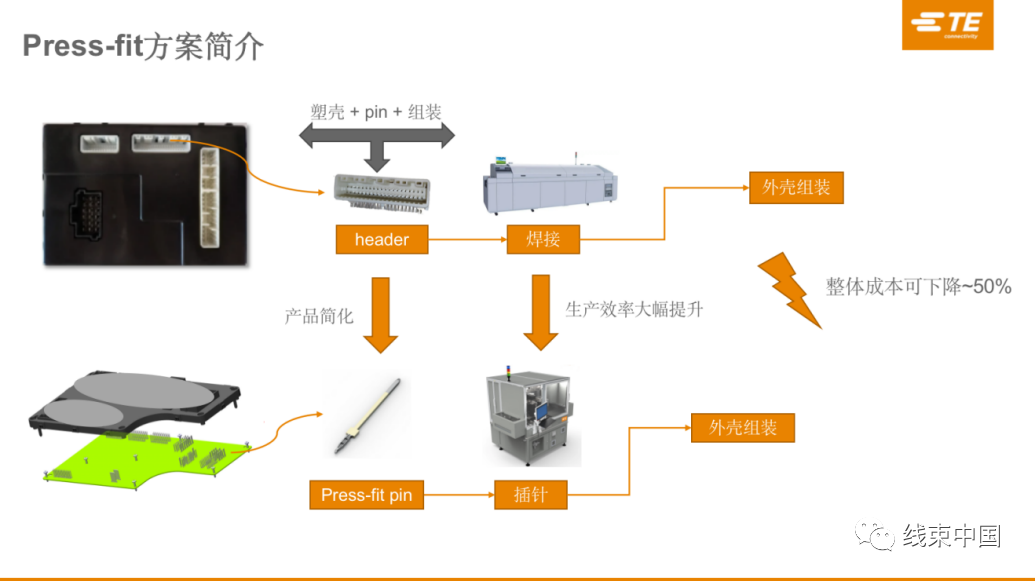

Press-fit方案簡介

大家過去做車身控制器通常用公端連接器，我們叫header。header一般通過焊接連接PCBA，然后再進行外殼組裝。但當做下一代位置域控制器時，pin針數量會大幅上升，header自身的制造成本，結合需要采用焊接的方式生產，使得它在整體成本上沒有優勢。

現在在車身BCM等模塊中用得比較多的是免焊接的形式，更適合位置域控制器的應用。這種免焊接的形式比較簡化,一個標準的免焊接針，沒有了header上的塑殼、沖壓、組裝等復雜工藝，通過一個標準的插針設備就可以直接在PCBA上插接，且省去了焊接的流程。相較于焊接工藝，能進一步節省空間和材料，最高能降低50%的成本。

在和很多客戶交流免焊接方案時，客戶最擔心的是這種工藝和傳統PCBA的焊接工藝會有較大差異，所以我們在推薦免焊接工藝時也會為客戶提供幾方面的服務，包括標準press-fit pin、高效插針設備、Interface設計等，幫助客戶應對接插件的設計挑戰。

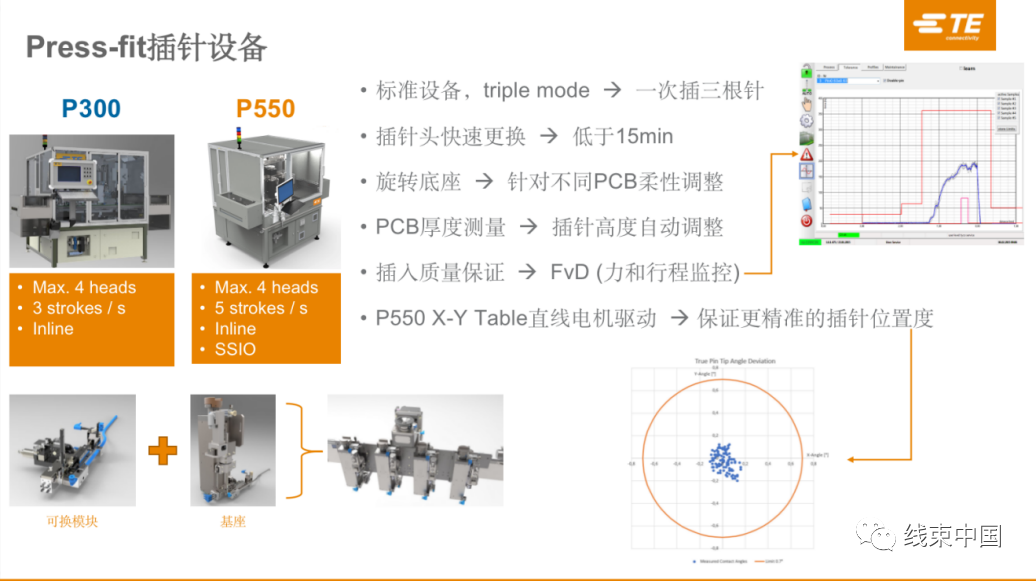

例如，在插針設備上，我們提供標準的插針設備，根據不同的插針頭數、控制精度不同提供幾種標準的設備選擇，這些設備的插針效率非常高，整體的生產效率遠遠大于焊接的效率。此外，設備能實現插針頭快速更換，更換針頭僅需5-10分鐘的時間。針對不同的PCB厚度，插針高度能自動調整，并能在生產中實現插入質量的保證以及更精準的插針位置度。

集成化+模塊化的靈活產品設計

現在的控制器和過去相比，同一個控制器上集成的功能越來越多，對空間的要求也變得更高。如何做出小型化、集成化的控制器，這是我們需要考慮的問題。

為什么談集成化？是因為現在有了更多高頻、高速的信號，控制器和控制器之間的信號傳輸需要用到以太網，需要高速傳輸。所以現在連接器在線對板到線對線的連接過程中會有不同連接形式的融合，呈現出傳統低壓和高速高頻T&C的整體融合。

舉個例子，我們第二代融合式的激光雷達的概念，就是把傳統低壓和以太網整合成了一個接口，這個接口節省了客戶40%-50%的整體面積，線束廠、整車廠的組裝也會更方便。我們把這個理念帶到了整體概念上，把核心部件做成“積木式”的概念，可根據不同要求實現不同的拼接形式，用較低成本更好地滿足控制器的要求，這種靈活性也是我們的考量。

在設計上我們也預留出了一定柔性，便于未來的升級迭代。

總而言之，我們在如何把產品做得更小、更集成，讓整體的連接方案變得更靈活上動了很多腦筋，我們希望在連接器上為客戶減少麻煩，讓客戶在產品迭代和設計上獲得更多靈活性和柔性。

插件整體方案簡介

從端子到生產工藝、計算，TE在域控制器連接器上的最大優勢在于產品非常全面。憑借在BCM、傳統車身電子中的豐富經驗和知識，以及對于未來域控制器連接器設計的思考，我們打造出一個成熟、完整的產品庫，大多數整車廠在做下一代域控制器的選型時都能在這一產品庫里選到適合的產品，加快研發速度和效率。

碰到產品庫暫時沒有覆蓋的需求，在標準化端子的理念下我們可以配合客戶做快速開發。通過縮短研發時間，我們能讓客戶留出時間去對這個產品進行進一步討論，且這種討論并不停留在PPT和3D模型上，我們可以拿著實物具體去感受操作手感等細節，這就是快速靈活的概念。

同時，基于很多應用、架構的分析，我們自己也在推出一些適合未來域控制器的產品。例如適用于區域控制器的大電流連接器，提供最大150A的載流供電。另外，面向域控制器越來越嚴苛的空間布置要求，我們推出一系列可拼接式小型化連接器，適用于智能駕艙及自動駕駛域控制器，通過不同電源pin組合能覆蓋5A-40A各范圍的載流要求，客戶只需從中挑選產品進行任意組合就可以滿足不同的要求。

從長遠角度考慮，我們和整車廠、系統供應商也正討論進一步的融合方案，對下一代智能駕艙控制器的電流、信號、以太網方案進行持續討論。

未來進一步小型化/輕量化

在和客戶討論整個架構變化時，我們談的連接方案不僅僅是控制器上的連接器。

如何讓接插件持續小型化，這是其一。另外，站在整車電氣架構，尤其是線束架構上考慮，減重也是整車廠比較關注的一點。關于現有連接方案如何能在未來整車的電氣架構上持續減重、降本，我們也在討論對應的解決方案。

目前我們在發力的有三種典型的解決方案。首先是線徑下降，傳統車內使用的大量信號線線徑為0.35mm2，現在通過合金銅等各種方式，我們能降到0.13/0.17mm2，當然這也會為線束廠的組裝帶來很多挑戰。

同時，我們也在討論用鋁線替代銅線。現在鋁替代銅更多發生在高壓、大交流的地方，但對于車內重量占比更多信號線如何實現鋁線替代仍需要討論。

我們還會有FFC/FPC的連接方案，這種線將在重量、成本、線速的組裝上實現又一次迭代。

基于以上維度，我們在積極討論對應方案，以幫助客戶實現整體的降重降本和節能增效。
