隨著環保意識的提高,新能源車輛逐漸成為市場主流。預計到2025年,燃油車輛將逐步退出市場,新能源車輛的地位將進一步鞏固。
與此同時,高頻傳輸、自動駕駛和5G技術的普及也加速了車輛電子系統的演進。在這一進程中,車輛的電子控制單元ECU、接線盒JB和車身控制模塊BCM正呈現合并的趨勢,從而引發了車輛電子系統的重大變化。
?
從硬線式到?PCB式,再到Smart Junction Box?(SJB),最終到Zone Control Unit (ZCU),這些組件代表了系統的演進和分類。針對車輛電子系統的變化。胡連精密將技術演進納入關注重點,并根據客戶需求提供最優解決方案,以滿足行業發展的需求,幫助客戶應對行業變革所帶來的挑戰。

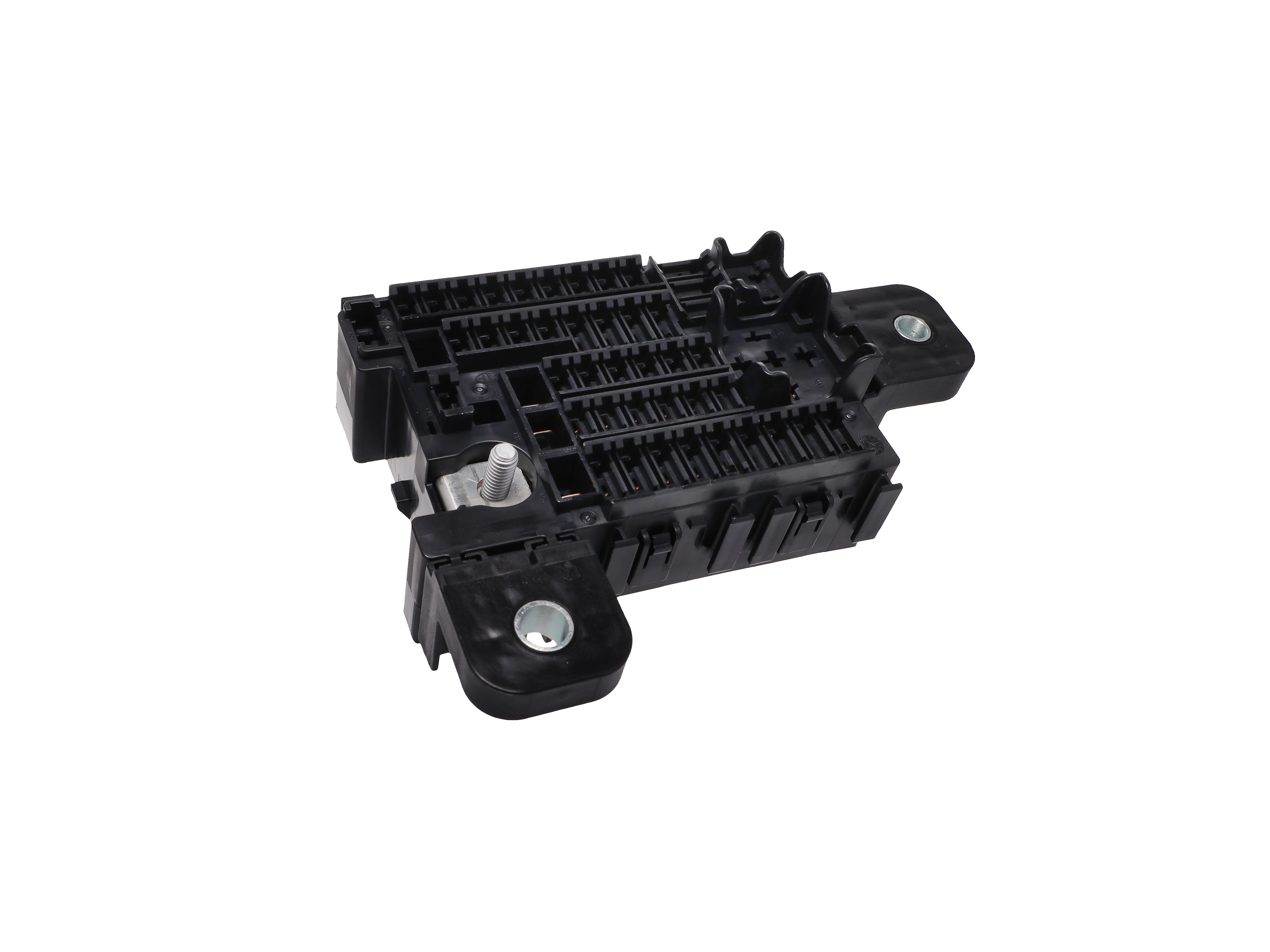

硬線式:各車廠逐步推廣平臺化盒子。即主體部分不變,固定點和其他附件按項目變更。模塊化結構適應性更廣泛。就像拼樂高一樣,這種模塊組合式的方法,可以經過多次擴展,拼接出十分復雜的組合。

優勢:
1.集成的,低成本的技術方案
2.方便設計變更
3.能為未來的擴展功能提供模塊式設計

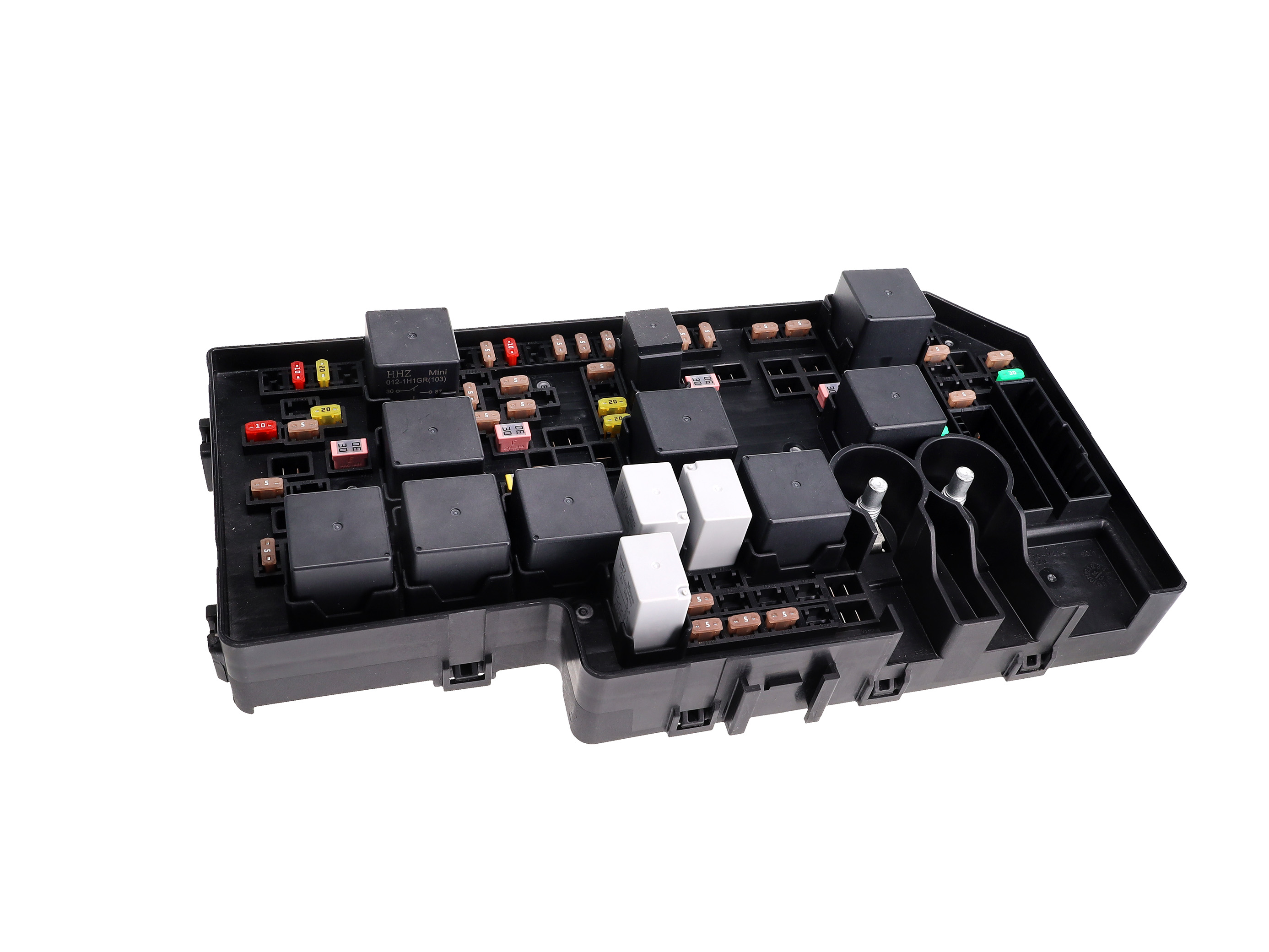

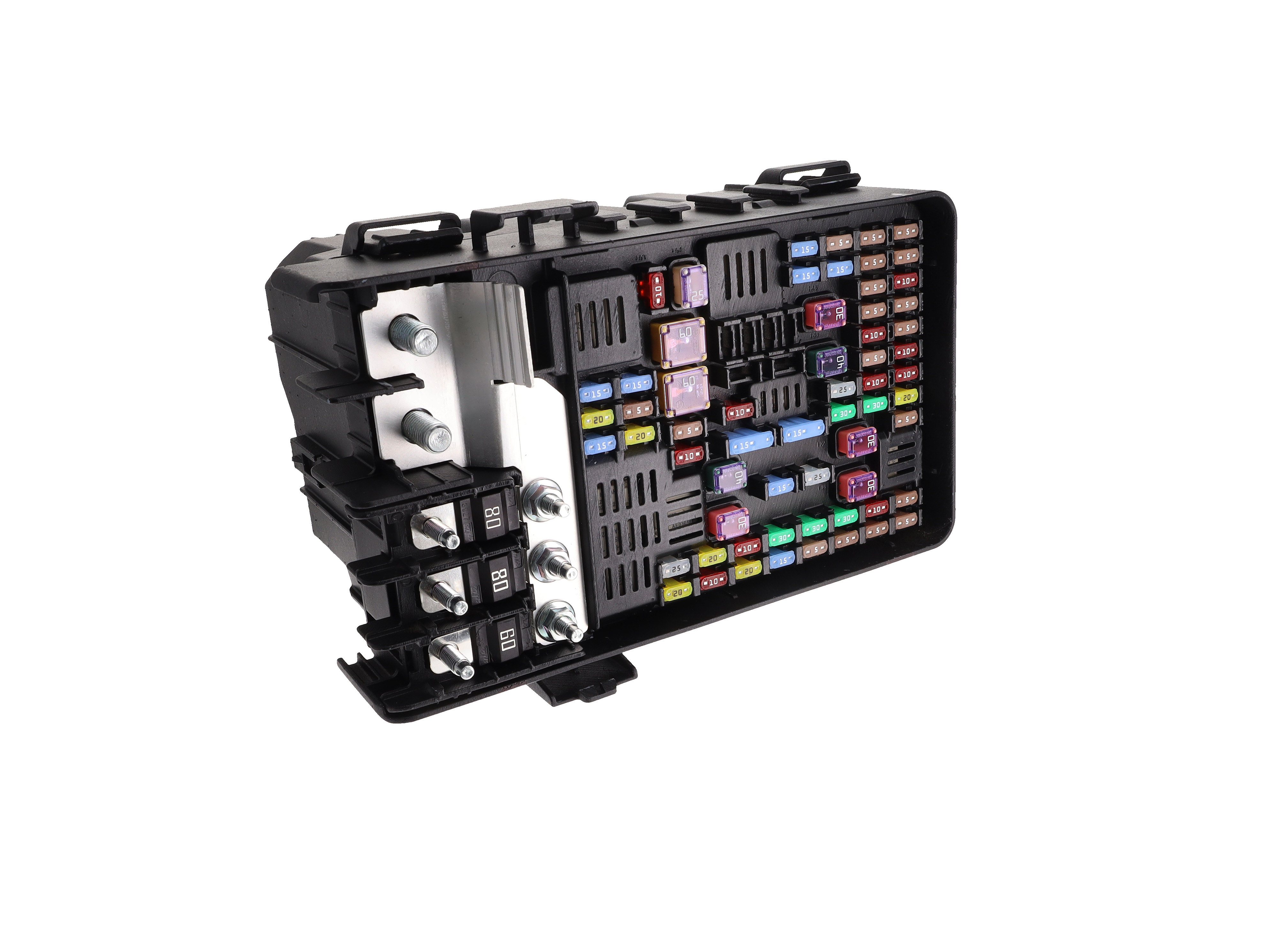

PCB?Type?Junction Box?:最初的 Junction?Box?主要用于電氣系統中的電路連接和保護,通常包含一組保險絲和電器連接器。易于實現平臺化產品的可程式化(搭配SMT插件與表面貼片技術)以實現快速換線。
?

優勢:
1.可變的高/低電流電路設計
2.更新電路設計方便,不會影響模具
3.電路分流和接點方面可變性強
4.支持集成電子組件
5.可整合CAN總線通信介面,降低整車線束成本
Smart Junction Box (SJB):SJB 是一種智能化的電氣配電盒,具有更高的集成度和控制能力,能夠有效地管理和監控車輛的多個電子系統,包括照明、安全系統和娛樂系統等。SJB 使用基于微控制器的技術,通過精確的電源輸出控制來實現對車輛電子系統的管理。
?

優勢:
1.芯片+總線控制智能化管理供電
2.使用Relay+Fuse時,可透過總線通信,直接控制供電
3.使用HSD/LSD時,可實現回路狀態監控、反饋,恢復控制
