在汽車電子架構的未來，智能化中央電器盒（Smart Junction Box, SJB）將如同計算機的CPU一般，成為整車電氣控制的中樞。

隨著汽車邁向電動化、智能化與網絡化時代，車輛內部的電子控制單元（ECU）數量正以前所未有的速度增長，面對更高的信號處理、能量分配與系統整合需求，傳統分布式架構已捉襟見肘，難以應對日益增加的復雜性與成本壓力。中央化與智能化的SJB，正成為引領行業的必然選擇。

摩爾定律啟示我們：隨著技術飛躍，單位空間內的功能密度不斷倍增。這一原則不僅適用于半導體芯片，更加速了SJB的革新與進化。未來的智能中央電器盒將整合網關、電源管理與診斷功能，同時具備OTA升級與自適應控制的能力。它不僅能夠：

●根據 ISO 26262 標準，單一通道很難滿足 ASILD的高安全性要求

●為了提升安全性和可靠性，采雙回路設計提升系統可靠性

●同時，減少線束數量與重量，有助于降低整車成本

●優化能量管理，進一步為汽車智能化賦能

最終，SJB將成為智能汽車的核心支柱，助力汽車行業迎向更加高效、智能的未來。

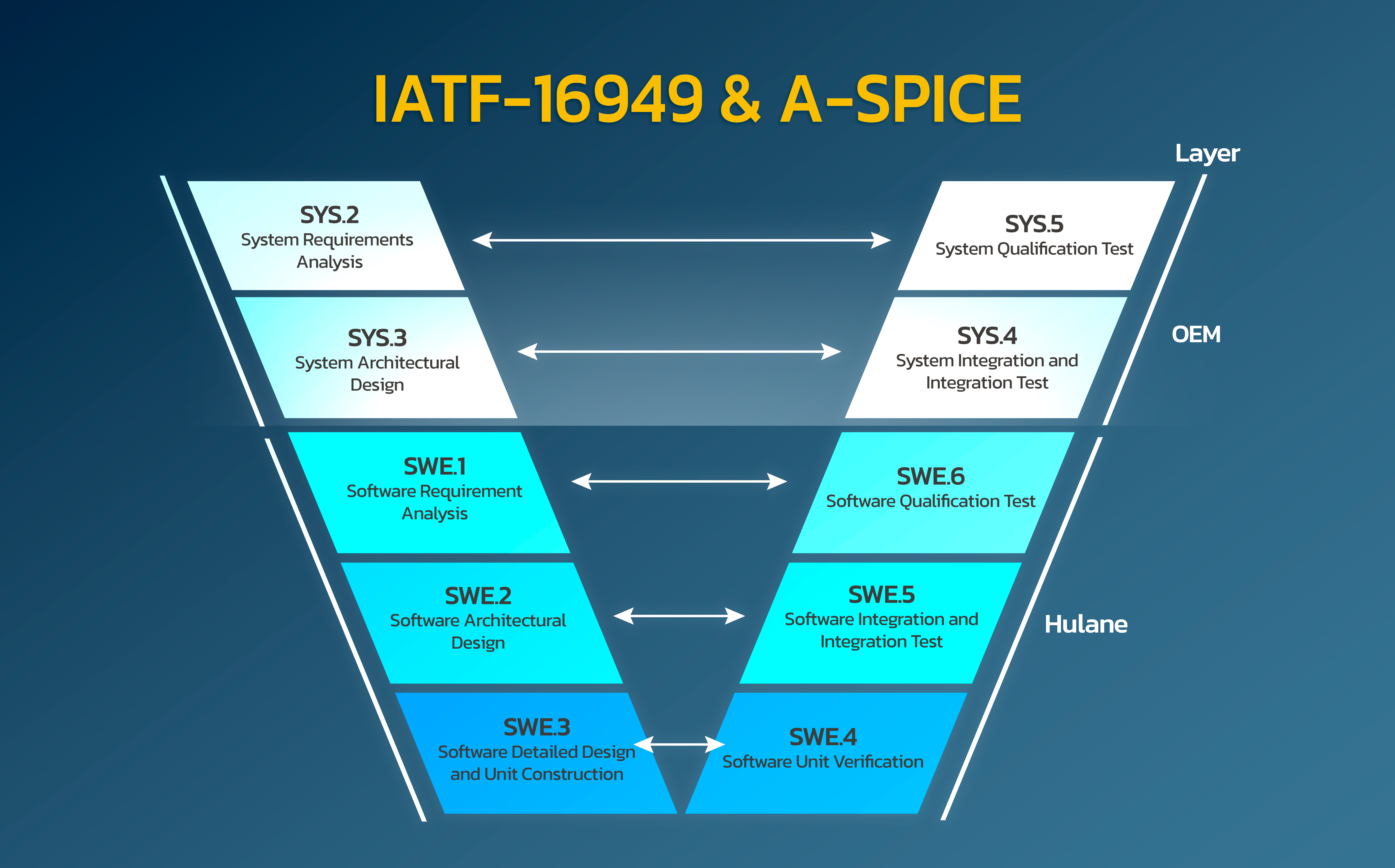

V模型開發（V-Model Development）

作為一種廣泛應用于汽車行業的系統開發方法，V模型以字母“V”的形狀清晰呈現了開發過程中不同階段的流程與銜接：

·?從需求分析到系統整合與驗證，再到產品發布，每一步都環環相扣。

·?V模型特別強調需求與測試的緊密關系，確保輸出結果精準滿足客戶需求，打造真正值得信賴的汽車電子解決方案。

HULANE 智能電器盒2.0.jpg

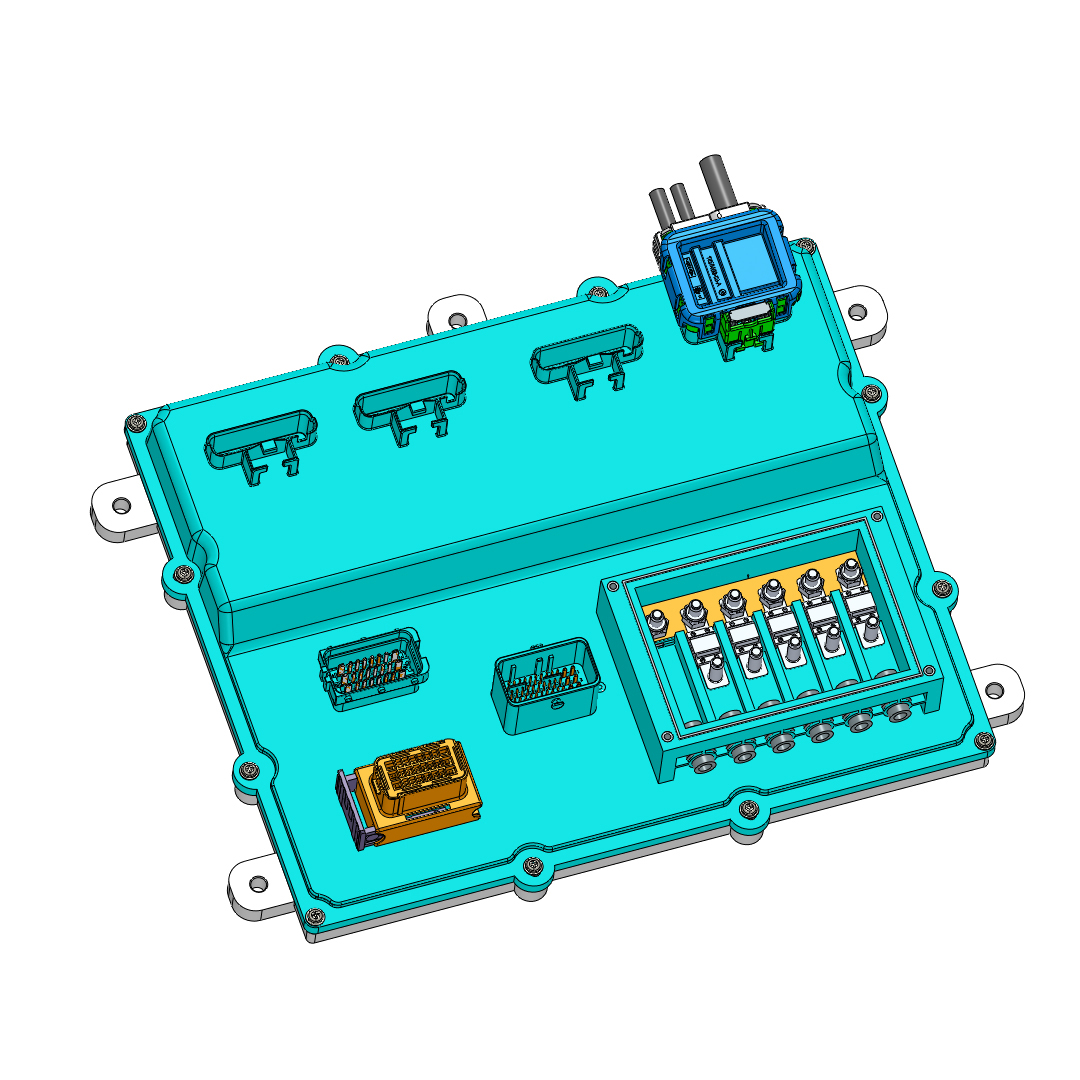

智能電器盒方案系統說明

胡連精密可根據客戶輸入與需求，量身定制最優解決方案。


系統架構：

1、PI 1路雙向進電(BATT_IN & BATT_IN_BackUp)-螺栓*2

2、PI 1路單向進電(DC+ 高壓盒)-螺栓*1

3、POH 8路(可休眠;省電)配電大電流輸出-螺栓*8

4、1路CAN(1路CAN;可選透過硬線選擇500Kbps/250Kbps)

5、2路P_GND;1路S_GND

6、POH 28路(可休眠;省電)配電輸出;

7、POH 2路永久供電輸出(20A無休眠)

8、POH 2路永久供電輸出(1A無休眠)

9、支持POH 23路冗余輸出

10、預留POL 5路200mA電流輸出

11、預留SI 6路硬線輸入（高低邊偵測可配置）

智能電器盒細節與特點優勢

1.?軟件定義電流管理

支持車輛下線配置，滿足不同應用需求，根據不同應用需求靈活調整。

2.?保護功能與OTA升級

待機狀態下提供短路、過流保護與負載開路檢測，確保系統在非工作狀態下也能穩定、安全運行。

支持功能模塊的OTA升級，強化平臺基礎功能，通過遠程升級強化平臺基礎功能，提升系統的持續優化能力。

3.?單面出線設計

防水等級達到IP67，確保可靠性和耐用性，適用于車載及戶外環境。

4.?電磁兼容性能

符合EMC標準GB18655等級3，確保設備在高電磁干擾環境中也能穩定運行。

5.?低靜態電流

靜態電流低于5mA（可根據系統需求調整），有效降低待機時的電力消耗。

6.?電源回路保護

支持過電流檢測與過溫保護，閾值可通過軟件配置。確保系統根據不同需求和環境條件實現最優安全防護。

過流保護反應時間

應用范圍：車身控制系統、高級駕駛輔助系統（ADAS）：車載信息娛樂系統：無人物流車

智能革新：引領PCB式保險盒邁向未來

PCB保險絲盒+總線控制供電?

總線控制供電:Relay硬線控制改為總線控制?

PCB保險絲盒+總線控制供電?+ECU控制器?+?eFuse智能供電?

ECU控制器:如, 前霧燈、后霧燈、電源電壓電流偵測、電源輸出方向控制等…

技術優勢

1.eFuse回路-減少局部線束配線數量，具成本優勢

2.HSD/LSD-體積小、高性能、軟件編程擴展，可實現保護控制策略

3.采用通信控制后，硬線控制數量減少，可達車身減重與線束成本

4.給予功能模塊OTA在線升級
