顯微切片：壓接端子內部質量的關鍵

來源：線束世界?作者：線束世界-Jimmy?2023-05-06 11:34

本文將重點介紹以開放式壓接桶形端子為例的壓接連接的橫截面圖像。

根據壓接端子種類的不同，有相應的標準用作評估顯微照片的基礎。

良好壓接的基本特征始終保持不變

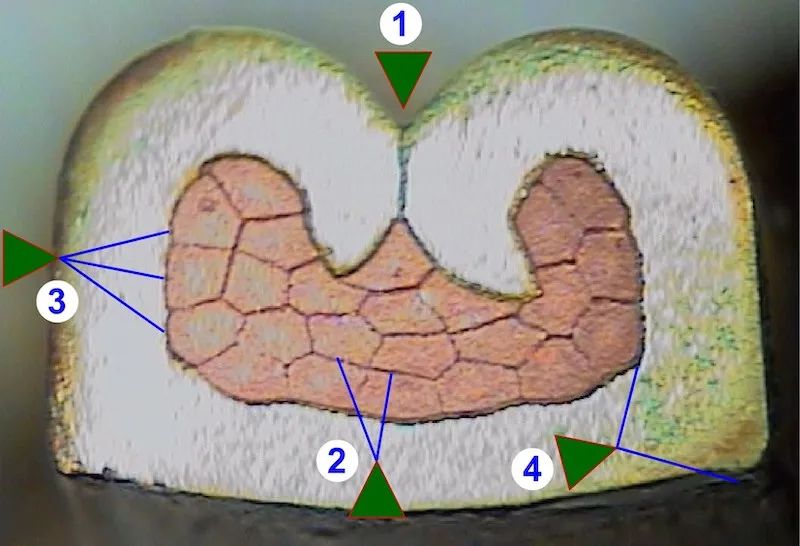

無論壓接觸點變體如何，這些都如下（見圖 1）：

640 (1).jpg

圖1.一個好的壓接的基本知識。

（1）當鈑金變形時，材料在彎曲過程后趨于回彈其原始形狀。這種效應也會在壓接側翼滾入后發生。為了抵消這種情況，壓接側翼必須相互支撐。

（2）壓縮形狀：本例中的導體材料由銅組成。一旦銅與環境空氣接觸，單個銅絲的表面就會氧化并形成絕緣層。如果電線存放在潮濕的環境中，這種影響會加劇。通過壓接絞合的導體，圓形的單根股絲不規則地以蜂窩狀的形式壓在一起。壓接過程破壞了股絲之間的氧化層。

（3）如果壓接是最佳的，壓接套也會出現變形。

（4）壓接端子不得損壞或在壓接底座上出現裂紋。

開放式壓接筒顯微照片中錯誤的典型示例

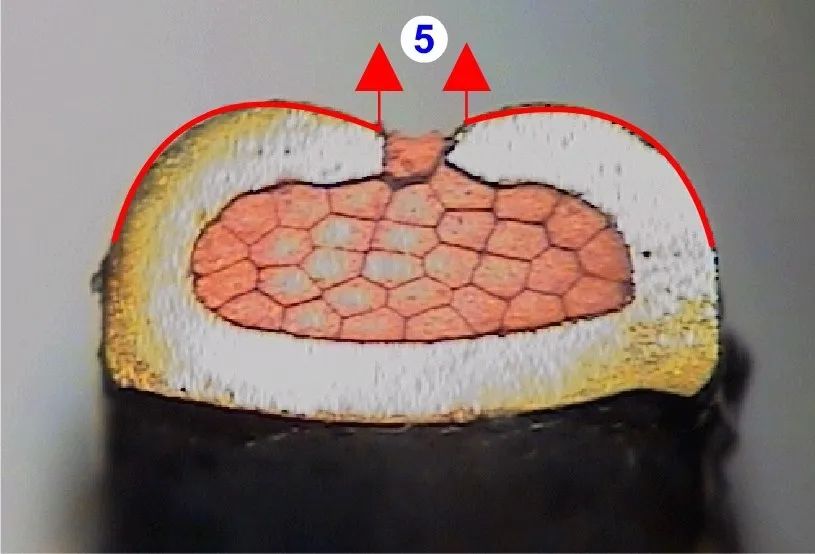

壓接過滿 – 壓接側翼沒有相互支撐（見圖 2）。

640 (2).jpg

圖2.錯誤示例。

壓接側面（5）不相互支撐。壓接側翼有打開的風險。

這會損害壓接連接的機械和電氣性能。熱負荷（冷/熱交替）加速壓接側翼的打開。

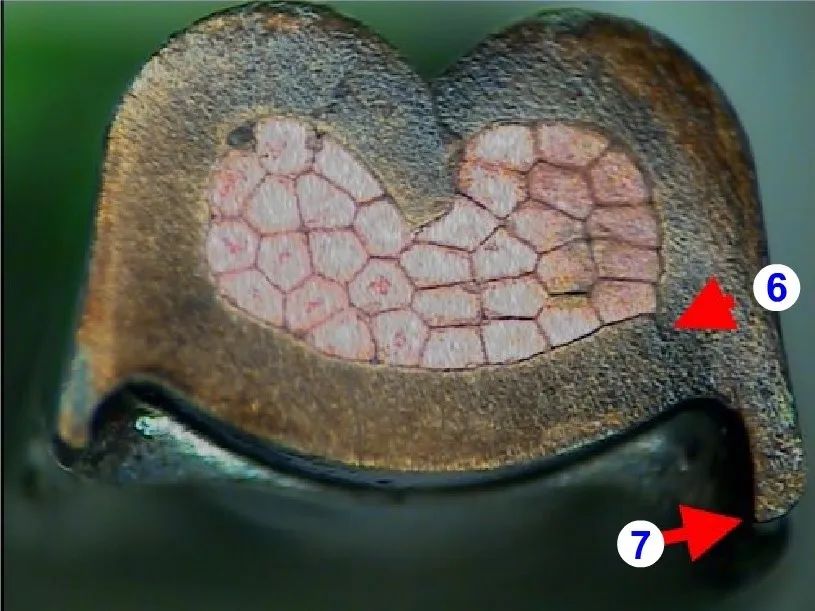

壓接筒上有裂縫或大毛刺（見圖3）。

640 (3).jpg

圖3.更多錯誤示例。

（6）壓接端子損壞（如壁上的裂縫）是不允許的

（7）毛刺高度必須小于材料厚度。毛刺寬度必須小于材料厚度的一半。

形成嚴重毛刺的另一個原因是電線壓接區域過度壓緊（壓接高度太?。?。嚴重的毛刺形成（7）是壓接底座損壞的標志（6）。壓接筒損壞會損害機械和電氣性能。

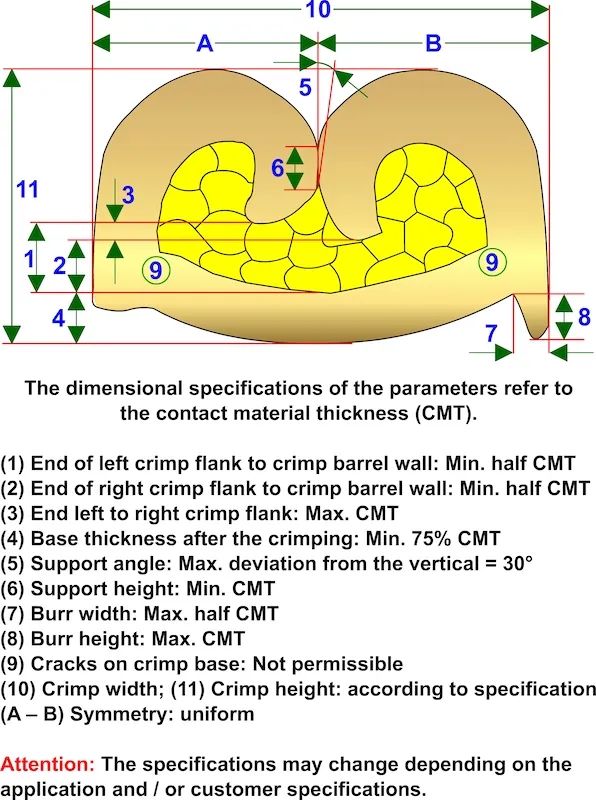

640 (4).jpg

沒有實驗室的顯微照片？

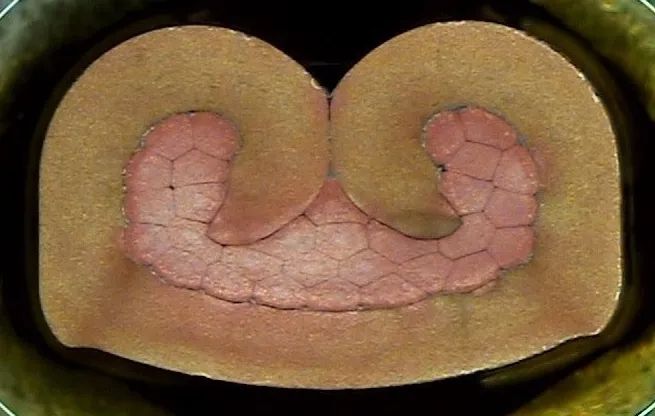

顯微照片可以顯示很多關于壓接連接的內部結構的信息。但是，如果在沒有顯微照片實驗室的情況下仍然需要檢查壓接連接的內部怎么辦？

為了對壓接連接進行最佳質量控制，使用顯微照片實驗室是當今線束生產中最重要的質量控制儀器之一。

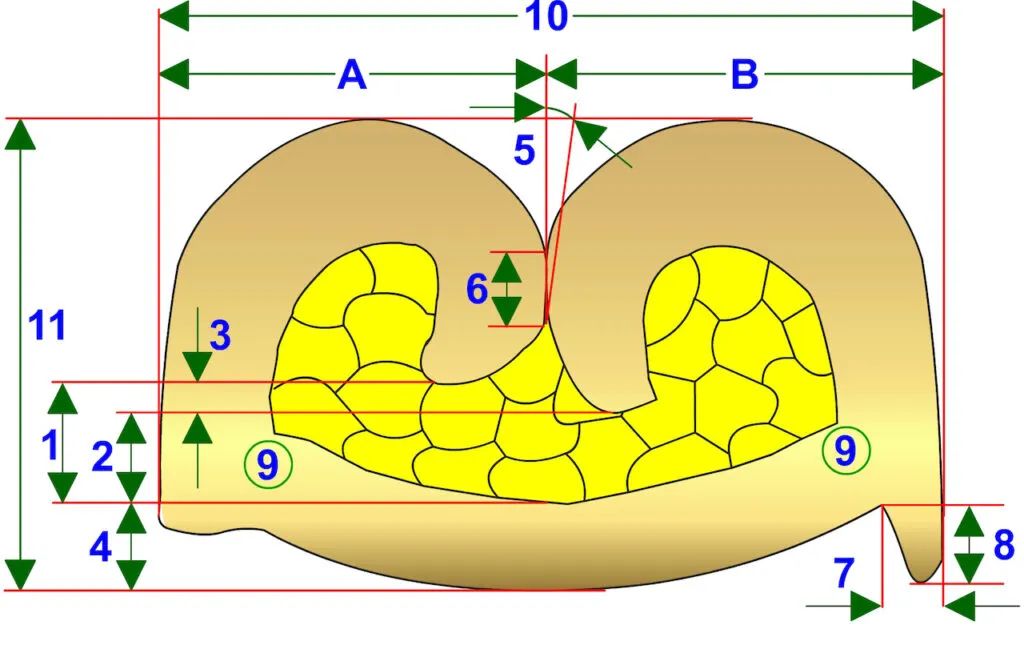

顯微照片提供有關絞合導體的壓縮程度、壓接側面的卷曲、電線壓接區域的損壞等重要信息。

然而，顯微照片實驗室的成本是投資這種優質工具的主要障礙，特別是對于小型電纜組裝商。用于其他測試的設備，例如拉拔測試，可以在較小的公司中更常見。然而，壓接的顯微照片為評估壓接連接的質量和故障排除提供了更好的可能性。因此，那些非常重視質量的人遲早應該考慮為顯微攝影實驗室制定預算。

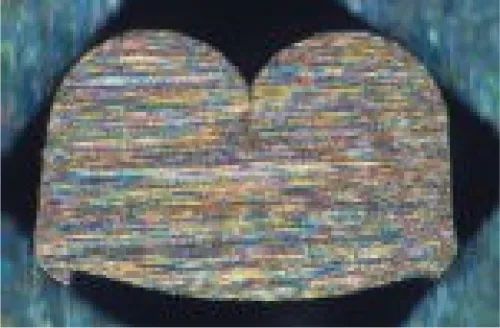

如果現在沒有預算，但仍然需要顯微照片怎么辦？

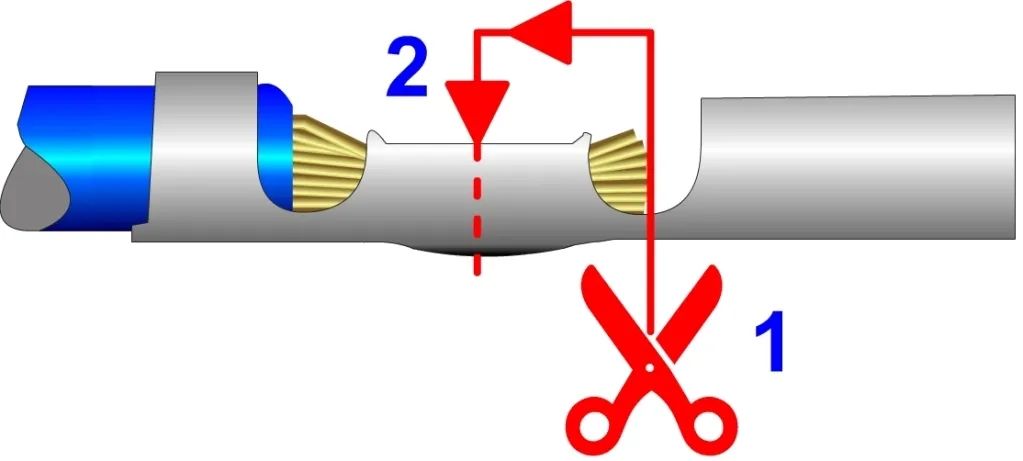

首先，有外部供應商，例如線材加工機器的實驗室或系統供應商，他們創建和評估帶有測試報告的顯微照片。樣品（壓接連接）被發送給他們，一段時間后提供結果。如果不是非常著急并且可以等待幾天，這可能是一個具有成本效益的解決方案。這種方法的一大好處是，這種專業的顯微照片文檔也可以作為質量證明提供給客戶。

但在某些情況下，時間部分也可能是一個潛在的缺點。由于樣品的郵寄和準備顯微照片的處理時間，平均需要一周的時間才能將相應的結果拿在手中。當發現壓接連接不正常但是必須通過更改壓接工具的設置來優化壓接結果時，可能會變得非常煩人。畢竟誰愿意或負擔得起長時間的停產？
