接觸器主觸頭接觸電阻如何測量？

來源：線束世界?作者：線束世界-Jimmy?2023-07-21 09:16

低壓接觸器主觸頭的材質一般為銀鎳合金或者銀氧化錫合金，銀含量為百分之九十多，其余為鎳或者氧化錫。銀具有良好的導電性，有利于保證很低的接觸電阻，防止觸頭過熱，而鎳或者氧化錫具有良好的耐電弧燒蝕能力，提高了接觸器主觸頭的使用壽命。

全新的銀合金觸頭是白亮的（如圖1左），和你戴在手上的銀手鐲一樣閃閃發亮，但是接觸器不同于裝飾品，它屬于控制元器件，一生中什么臟活累活都需要干，需要頻繁接通、分?jǐn)嘭?fù)載幾十萬次到上百萬次，直到生命終結（銀層消耗完甚至粘連）。

640 (24).jpg

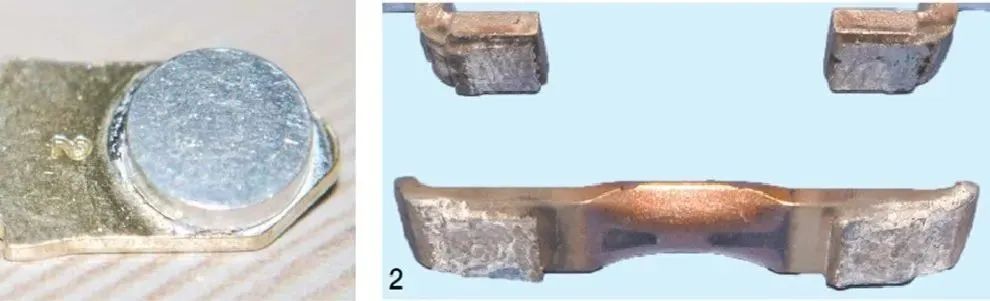

圖1（左側為全新銀觸頭，右側為使用過的銀觸頭）

接通和分?jǐn)嚯娏鲿r(shí)產生的電弧，會在觸頭上留下粗糙不平和黑色的痕跡（如圖1右），以至于有的客戶看到觸頭燒蝕變黑就認為產品不正常，用萬用表歐姆檔測量接觸電阻成了現場判斷產品好壞最簡單、最直接的方式，但萬用表測量觸頭接觸電阻往往會造成誤判，尤其是測量使用過的產品，原因很簡單，萬用表的輸出電壓和電流很低，大概只有3V～5V/3mA～5mA，使用過的產品的觸頭表面或多或少由于氧化、硫化、粉塵污染等原因形成的膜電阻（如圖2）。

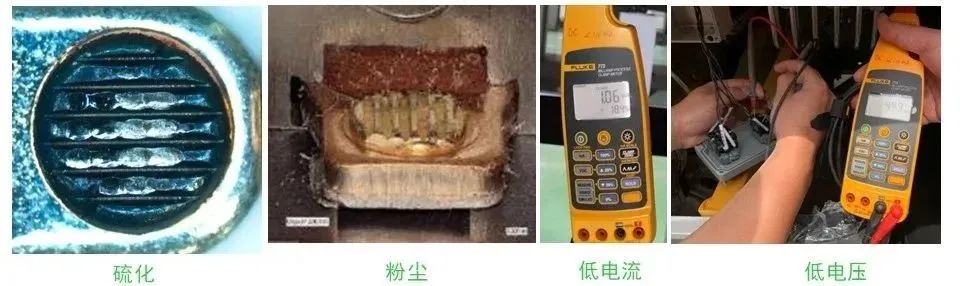

圖2?觸頭污染和回路低電壓低電流

低電壓和低電流不足以擊穿膜電阻，導致測量值無窮大或者幾百上千Ω，但實際產品控制電動機等負載時不受影響，所以測量設備和測量方法對觸頭接觸電阻測量有巨大的影響。

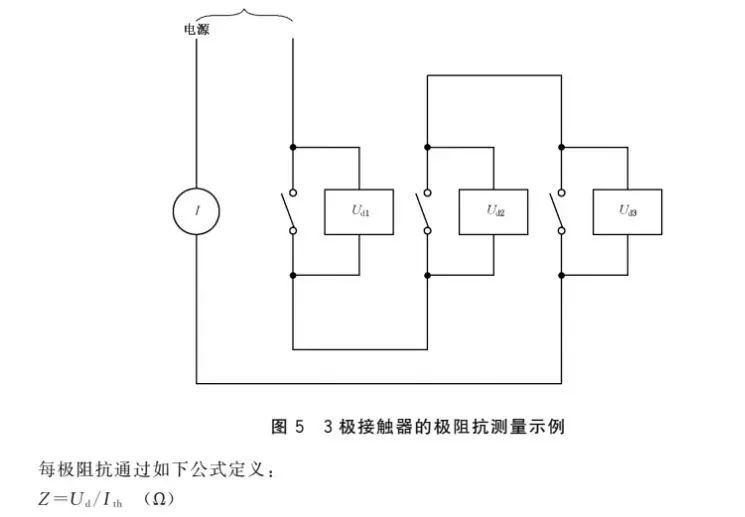

對于全新產品接觸電阻的測量，國家標準GB14048.4定義的很清晰，需要采用壓降法測量，即三極主觸頭串聯，回路里通接觸器的約定發熱電流Ith，再測量每極主觸頭兩端的壓降，用壓降除以回路電流，就可以得出觸頭的接觸電阻，新觸頭的接觸電阻一般為幾mΩ到十幾mΩ，測量電路如下圖。

640 (26).jpg

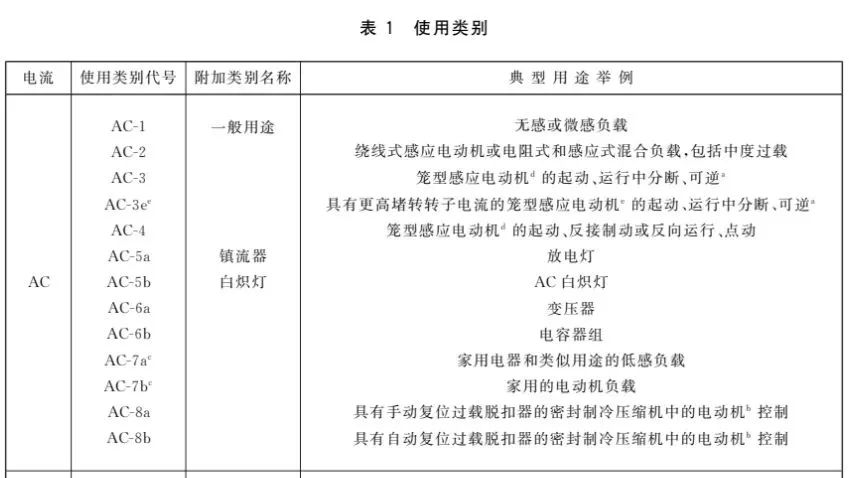

測量回路所通的接觸器約定發熱電流Ith不等于其額定電流Ie。額定電流一般與使用類別有關，使用類別可以理解為為接觸器帶不同負載類型在不同工況下的分類，例常見的控制電加熱等阻性負載的AC-1使用類別，控制鼠籠式電動機直接啟動的AC-3使用類別。

640 (27).jpg

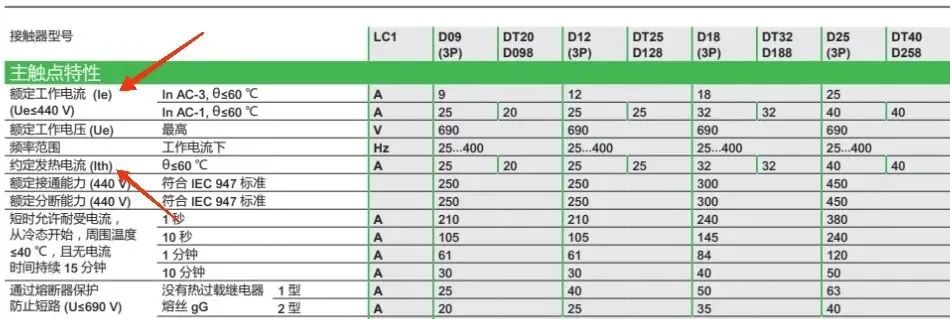

以施耐德LC1D09M7C接觸器為例，其控制阻性負載時的電流能力為25A（380V)，控制鼠籠式電動機直接起動的能力9A，而約定發熱電流Ith為25A。LC1D09M7C接觸器約定發熱電流雖然與其AC-1電流值相等，但意義完全不同。約定發熱電流Ith通常用于驗證接觸器主回路的溫升，可以理解為最大的承載電流能力，所以產品標準里也用它來作為測量接觸電阻的電流基準，而不同使用類別下對應的額定電流Ie更多用于考核其接通、分?jǐn)嗄芰Φ碾娏骰鶞?zhǔn)。

640 (28).jpg

如果是在最終用戶現場，只要接觸器所帶的負載處于運行狀態，用萬用表也是可以測量接觸器主回路的接觸電阻，方法和GB14048.4推薦的方法一樣，用萬用表電壓檔測量某一相觸頭的進線端子和出線端子之間的壓降，再用壓降值除以回路電流，也是可以測量接觸電阻，比直接用萬用表歐姆檔測量的阻值更準確、更具有實際意義。
