波紋管是指用可折疊皺紋片沿折疊伸縮方向連接成的管狀彈性敏感元件.
線束波紋管(corrugated tube 或者convoluted tube)是一種具有凹凸狀波形的管子,用于線束中受機械沖擊較多的部分.

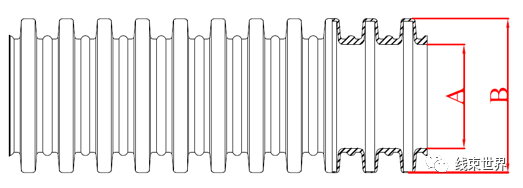

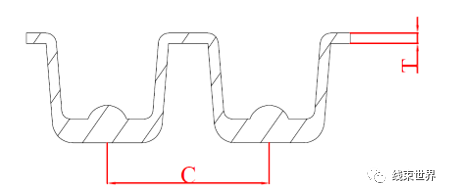

波紋管圖示:

波紋管在儀器儀表中應用廣泛,主要用途是汽車線束用保護類產品件,將壓力轉換成位移或力.波紋管管壁較薄,靈敏度較高,測量范圍為數十帕至數十兆帕.它的開口端固定,密封端處于自由狀態,并利用輔助的螺旋彈簧或簧片增加彈性.工作時在內部壓力的作用下沿管子長度方向伸長,使活動端產生與壓力成一定關系的位移.
市場分析
外資品牌:詩蘭姆,德芬根,法蘭克西
國內品牌:拓研,南京寧鶴,駿鼎達,文依,泛華,雷諾爾,貝爾,濮陽方鑫,興化京生,興化科華
外資品牌的優勢
1.經濟形式不好,企業降本需求
2.企業負債率普遍較高
3.企業采購管理,生產排程存在壓力
4.開發與交貨周期長,價格高
外資品牌的劣勢
1.車企存在嚴格的供應商認證體系
2.客戶集中度高,新客戶難開拓
3.外資重視同步開發能力
國內品牌的優勢
1.交貨周期短
2.價格低
3.公司流程簡單,新產品開發周期短
4.服務好
5.生產排程機動性強
?
國內品牌的劣勢
1.多品種,小批量,多批次
2.難以獲得客戶認可
3.產品品質不如外資品牌
波紋管等級

波紋管種類
Normal Profile普通型:
1.Moste conomicaltube經濟實用
2.Small outer diameter外徑小

AHW(Automotive?High?Wave)高振蕩型:
1.Very?flexible具有良好的柔韌性
2.Slit stays closed after?assembly&bending
波紋管裝配或被彎曲時,開口處可保持閉合狀態

UFW(Ultra Flat Wave)超平型:
1.UpgradedFlexibility,for?small?bending?radii
柔韌性升級,?能達到更小的彎曲半徑
2.Flatinnerwave,forwiresagainstrattledamages
波谷平坦能更好防止電線絕緣層受到波谷沖擊

JIS(JapaneseIndustrial Standard)日本型:
1.Small outer diameter?外徑小
2.Corresponds?with Japanese Standards?符合日式標準
3.Characteristicssimilarto?Normal Profile?具備普通型同樣特性

?
GMProfile美式:
1.Very?flexible?具有良好的柔韌性
2.Corresponds?with GM Standards?符合美式標準
3.Slitstaysclosedafterassembling&bending as AHW
與高振蕩型一樣,波紋管裝配彎曲時仍可保持閉合

HighflexProfile??高彈型:
1.Very?flexible?具有良好的柔韌性
2.Slitstaysclosedafterassembling& bending
波紋管裝配或被彎曲時,開口處始終保持閉合狀態

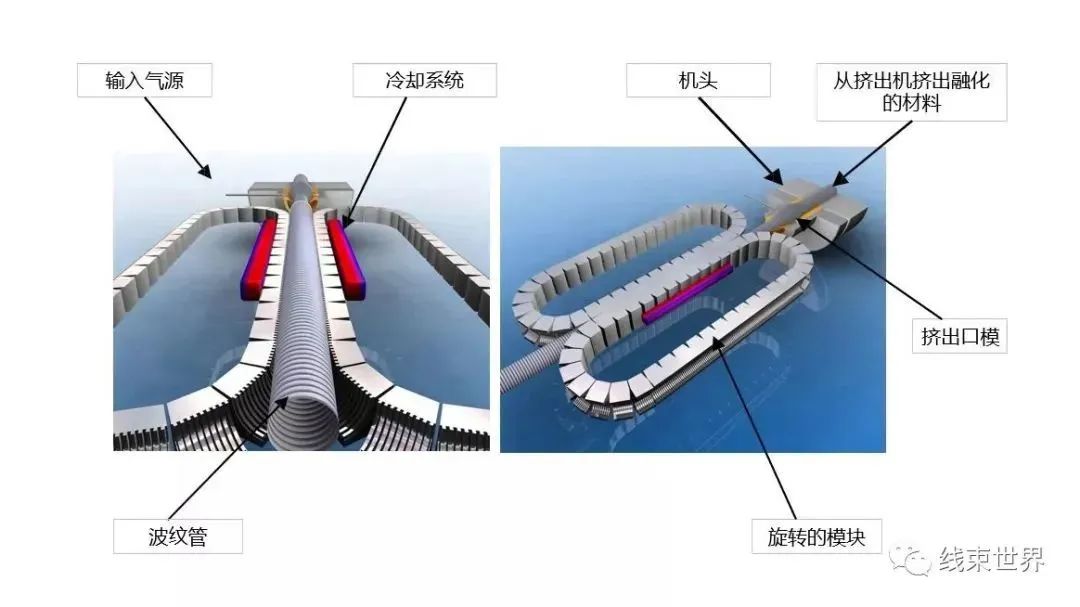

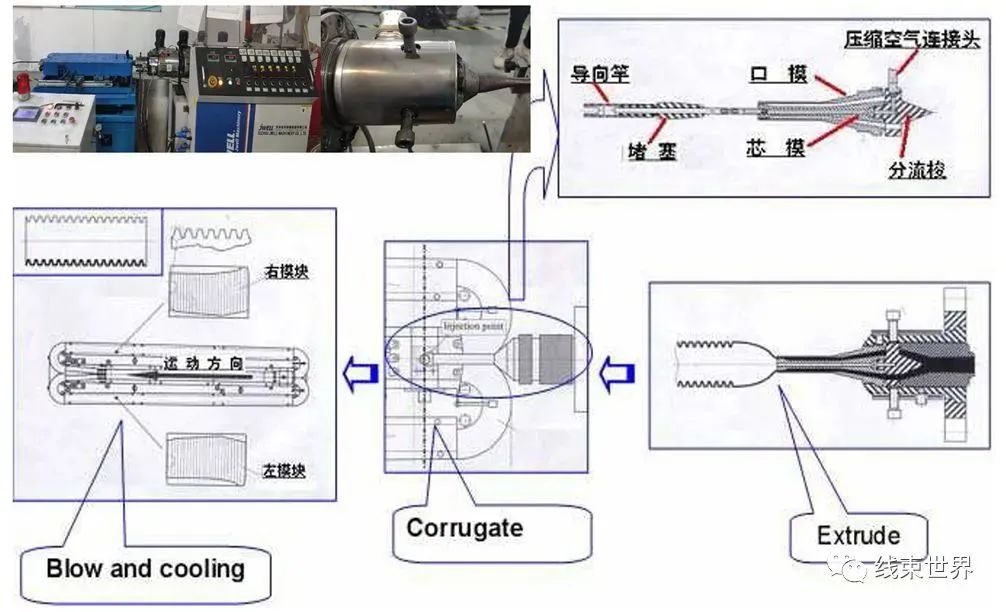

波紋管擠出成型過程

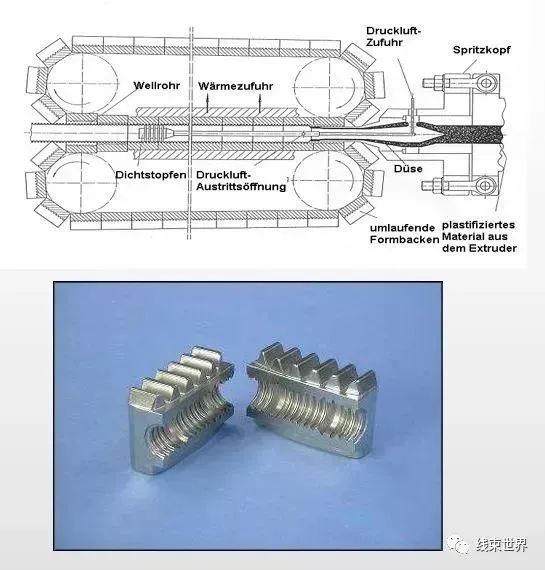

1、普通模塊

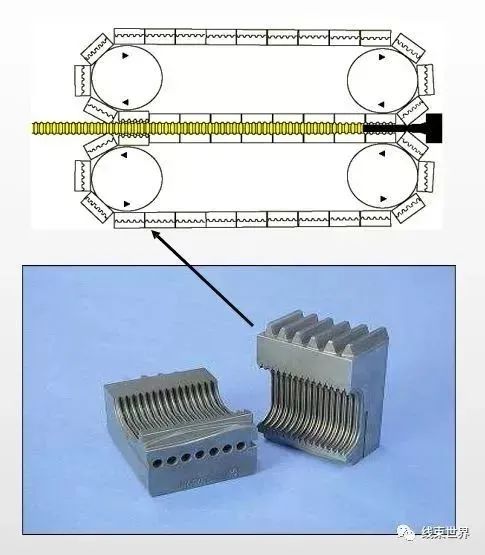

2、抽真空模塊

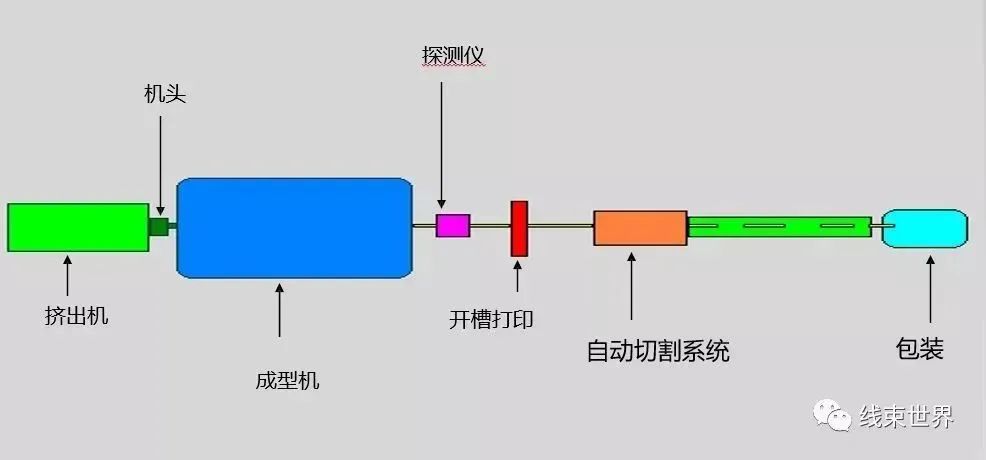

波紋管生產工藝流程

波紋管常見規格

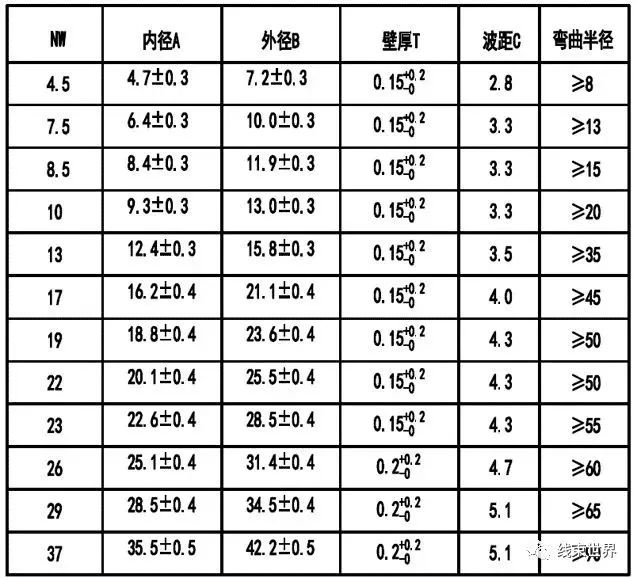

普通波形波紋管:

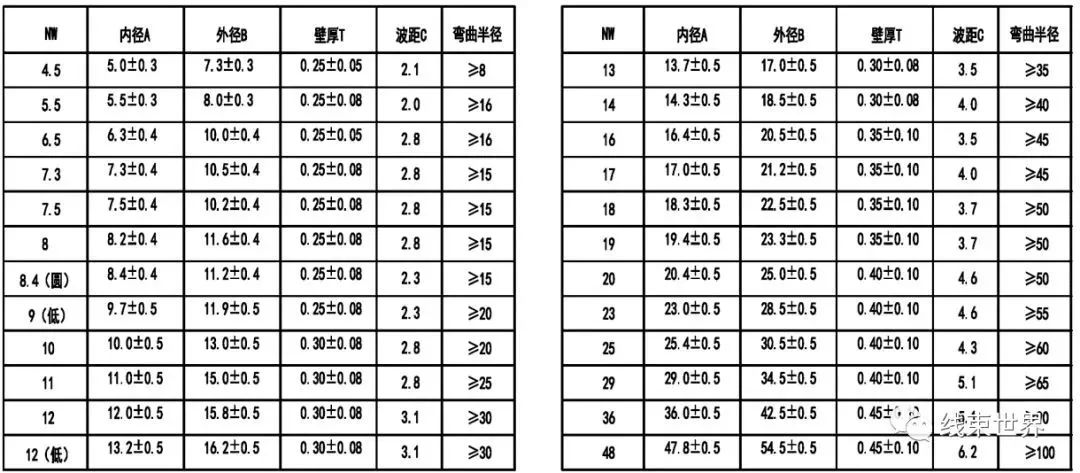

超平型波紋管:

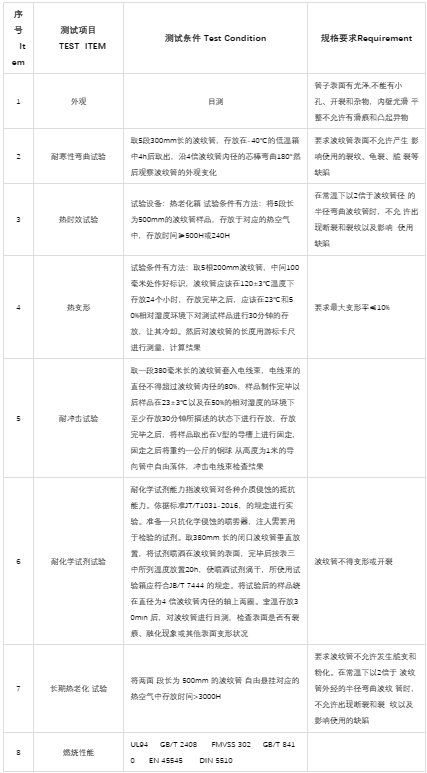

波紋管性能測試
