800V系統挑戰：電池及部件變化

來源：新能源高壓連接器聯盟?作者：線束世界?2024-02-16 10:39

背景：

當下隨著搭載800V系統平臺的車輛逐步推出和普及，800V電壓系統和傳統的400V電壓相比，一系列新的挑戰也逐步被人關注，本文將從整車的不同系統做一些分析和比較。我們現在一提到到800V ，有很多人會聯想到“800V快充”、“碳化硅電驅”等等，我們需要了解的是，800V快充或者超充只是800V高壓平臺中的一個系統，我們可以把從充電設施端到整車端分成：充電系統、電池系統、驅動電控系統、輔助單元系統等，800V的平臺是需要這些分散的系統都要在同一個電壓平臺下工作。

上篇文章淺聊了800V概念下充電樁的一些變化和要求，當然800V從來不單獨指充電系統，他是一個完整的系統，車輛也得是800V的平臺才能是800V系統，對于整車最重要的組成部分電池，尤為重要。

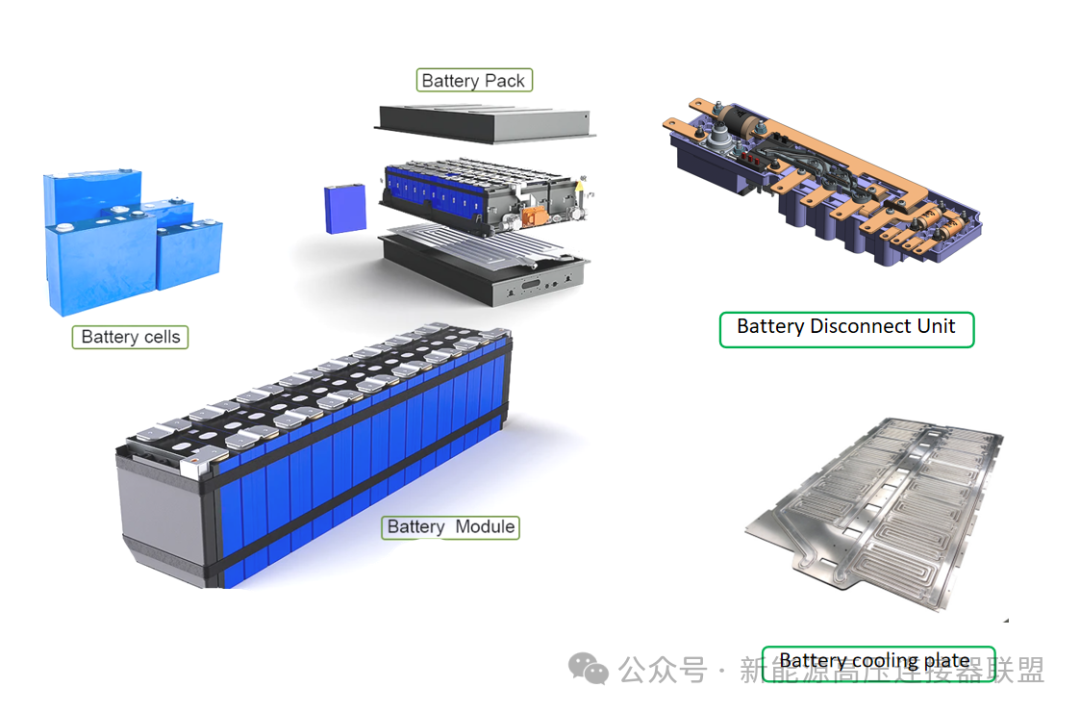

800V電池一方面電池來自外部電樁的高倍率的充電以最大程度縮短充電時間提高充電效率，另外一方面電池同樣需要給整車動力系統在800V+平臺下快速提供電能，所以這對電池系統從最基本的電芯到BDU模塊單元都需要重新圍繞能量變化和電壓變化2個維度去重新梳理

640 (2).png

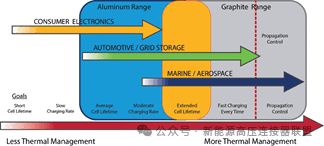

800V快充平臺下，往往都是4C以上的充電速率，這對電芯的內阻和散熱提出了更高的要求（電離子快速的移動自然會產生大量的熱），模組層面則重新考慮爬電距離、絕緣的性能、熱量冷卻的可靠性設計。而冷卻系統是880V下電芯和模組層面的非常重要的一個點，需要重新考量之前的設計合理性和覆蓋的區域。

640 (3).png

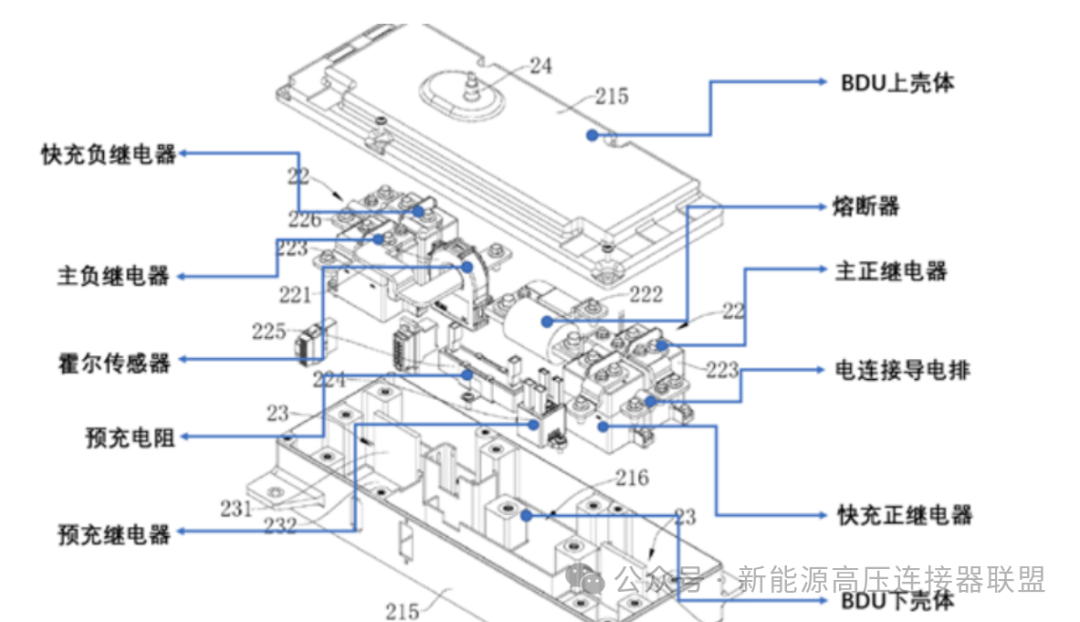

電氣層面，從充電座到PDU 或者到BDU, 元器件的電壓等級需要提到800V+平臺，包括PDU或者BDU里面的繼電器、熔斷器、預充電阻、霍爾、高壓連接器、低壓連接器（需要考慮跳線設計或者高電壓）等，同時對于輸入和輸出的高壓連接器、以及充電插座而言，雖然電壓層面其1000VDC左右的額定電壓設計滿足要求，高壓的同時穩態電流雖然降低了，但是依然必須滿足10~15min左右的高流的沖擊，以及快速釋放功率所帶來的瞬間大電流的反復沖擊的影響，要重點考慮這個高流對其整體性能的影響.

640 (4).png

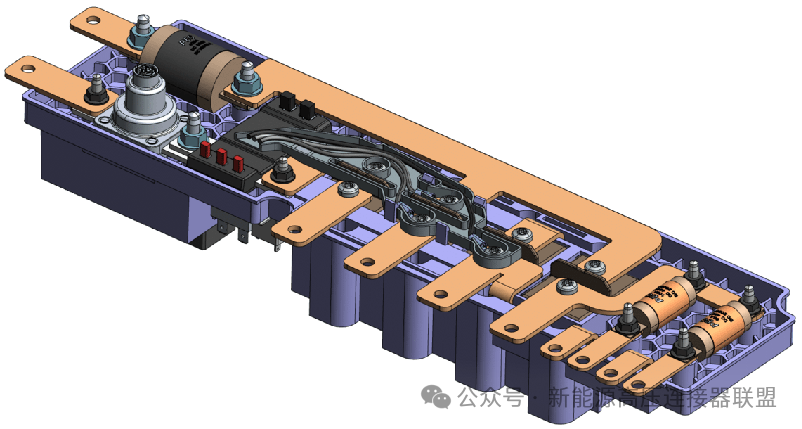

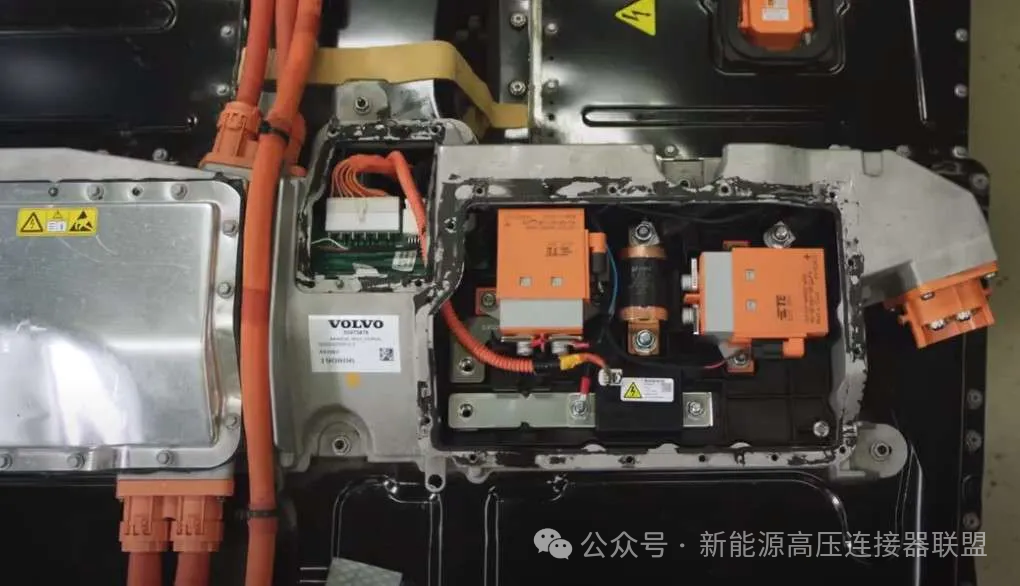

如果對于集成化程度高的BUD，會有很多的外部高壓接口，需要整體考慮整體液冷的方案，通過增加液冷板，接入液冷系統，做好隔絕并做好系統監控來提供效能，同時也需要更合適的保護器件，比如Pyro-Fuse 替代傳統熔絲等。

640 (5).png

800V電池系統下，特斯拉Model y上已經非常好的?證明了插座端到輸入高壓連接器端的主動冷卻回路的可行性，所以車內充電回路和分配單元的集成冷卻，從而控制整體的熱量分布是可行的，而且長遠看勢在必行；電池端通過提升其物理結構來實現更高的體積率已經快到極致，但是能量的分布是一個系統的概念，電池外部的單元同樣會在進一步的平臺集成中被主動考慮進來。

640 (6).png

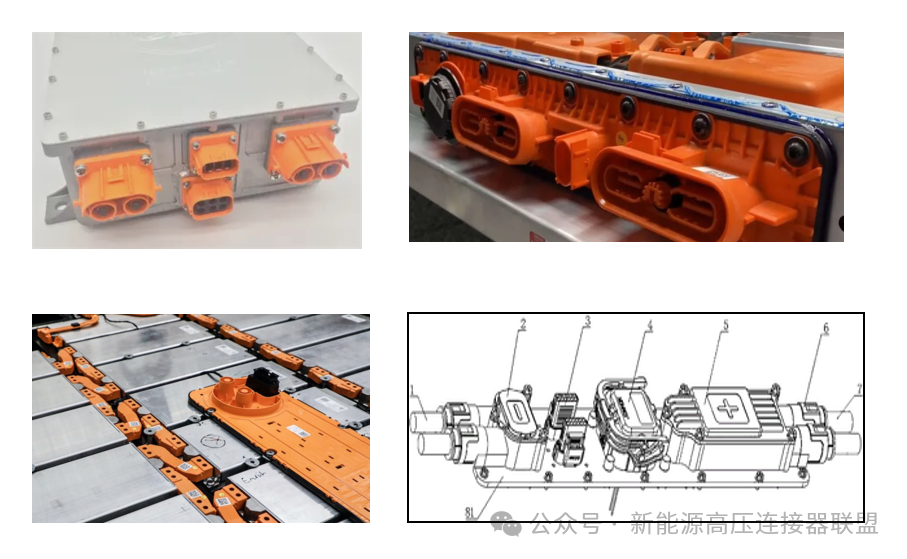

對于電池包的高低壓接口MSD集成化的設計是一定的，從連接器廠家而言，在電池或者整車平臺而言，需要改變思路，需要從單一的連接器供應商變?yōu)橄到y(tǒng)方案設計供應商轉變，這是一個能力的迭代；

國內連接器廠商如果需要“彎道超車”就不能固步自封或者照搬海外連接器廠商的方案，海外很多大企業因進入行業早和資本優勢有完整的產品線，通過完整的產品線搭配和先發優勢占據了一定的優勢，外部接口一定會伴隨整車的平臺化集成化的趨勢快速的減少，誰先抓住市場的變革、率先參與到客戶的平臺化、集成化產品的迭代升級中去，誰就能掌握下一個階段的市場份額，實現自己的護城河；

一方面需要慢積累底層材料和底層技術的研究，另外一個層面需要加速對系統化連接器集成方案的研究，尤其需要考慮?冷卻系統和電氣系統結合的研究。

640 (7).png

總結

電池的相關技術的利用已經快到了一個臨界點，目前大的電池企業已經從早期的車電企業捆綁過渡到規?；熬怼俺杀荆筌嚻蟠さ哪Ｊ街辛?，伴隨著原材料的價格下降，接下來電池賽道的競爭會越發的激烈，降本會變更的更加的明顯；

全文開頭提到 800V絕不僅僅是指充電和電池還包括整車的動力系統，如果需要真正的實現800V平臺，需要整車的“大小三電“系統都能是800V才行，而不是局部或者通過升壓等方式，目前800V更像是一個過渡階段，也是技術發展的必經之路。

更高的電壓平臺也會帶來更大的驅動動力，相比電池平臺，電控電機技術，尤其更大功率的電機技術會成為研究的一個重點，需要被解決的問題點很多，同時也醞釀著更多的潛在機會。
