船舶應用連接器的六個注意事項

來源：線束世界?作者：線束世界-Jimmy?2024-02-22 11:17

汽車船舶應用連接器的六個注意事項

Six Considerations for Connectors Used in Marine Applications

船舶和其他船舶應用中使用的電氣連接器必須符合嚴格的標準，尤其是在承受天氣、水和鹽水、振動和極端溫度的影響時。此外，有限的空間通常是一個因素，需要緊湊型連接器或具有高引腳數的連接器來處理多根電線。

在掌握這些基礎知識的同時，還必須牢記六項關鍵，以確保設計出可靠且能夠在最惡劣水域環境下穩定運行的連接系統。從而能夠更加精準地應對各種惡劣環境，從而打造出真正可靠的連接系統，滿足在各種應用場景中的需求。


01? 防風雨或防水設計?

插頭和插座一旦暴露在戶外，必須具備抵抗風雨侵襲的能力，若不慎遭遇浸泡，還需確保優良的防水性能。

在選購連接器時，務必仔細核查其防護等級，確保所選產品能在預期的惡劣氣候條件下維持長久穩定的性能。通過這樣的審慎選擇，可以保障連接器在各種天氣條件下都能可靠工作，滿足長期使用的需求。

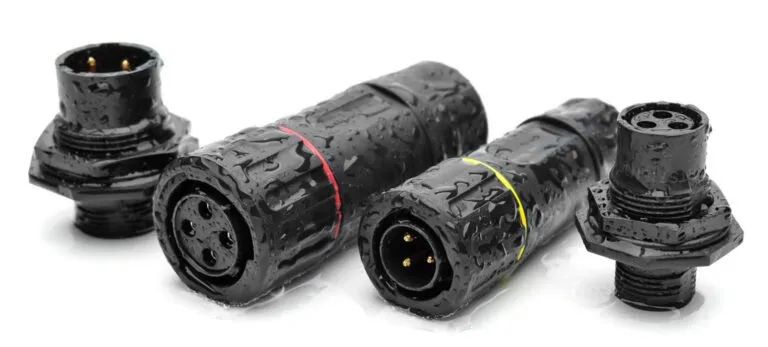

2.21 1.jpg

防水連接器

02? 不可互換性?

在直流系統中使用的插座和相應的插頭，絕對不能與船上其他部分用于交流系統的插座和插頭混淆或互換。這種嚴格區分是為了確保電流的穩定傳輸和避免潛在的電氣故障。錯誤的互換可能導致電流的不穩定，甚至可能引發火災或設備損壞等嚴重后果。

為了確保系統之間不發生錯誤的連接，船舶工業普遍采用了一種有效的方法：顏色編碼的布線。通過給不同系統的插座和插頭賦予特定的顏色，工作人員可以迅速而準確地識別出每個插接點的功能，從而避免了誤操作。這種方法簡單直觀，大大提高了工作效率和安全性。

此外，一些連接器制造商也提供了多種顏色的連接器選項，以支持顏色編碼的實踐。比如綠色連接器插座，就是專為需要明確區分系統的應用而設計的。這種綠色插座與其他顏色的插座形成鮮明對比，使得工作人員能夠一眼就識別出它屬于直流系統。

通過采用顏色編碼的布線以及使用特定顏色的連接器，我們可以有效避免直流系統和交流系統之間的錯誤連接，保證船舶電氣系統的正常運行和安全。

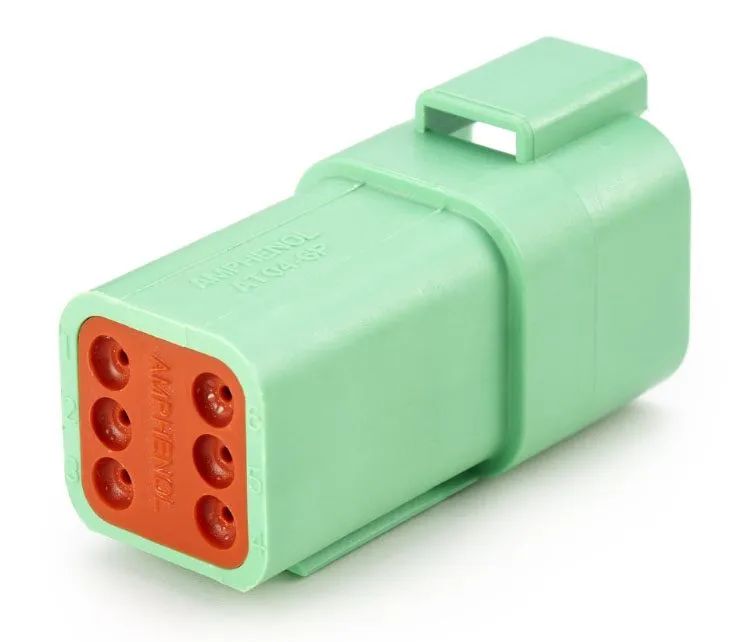

2.21 2.jpg

綠色連接器插座，以支持顏色編碼的電線和電路識別

03 彎曲受限?

插頭與插座的彎曲受限至關重要，這是確保電線連接穩定、防止斷裂和性能衰減的關鍵要素。為了達到這一目的，插頭和插座必須配備專門的支撐裝置，用以穩固所有的電線，并限制連接處的彎曲程度。這種設計不僅保障了電線在連接過程中的穩定性，還能有效延長連接器的使用壽命。

當今市場上，領先的連接器制造商紛紛采用創新的解決方案，以滿足這一需求。其中，擴展外殼型連接器便是備受推崇的一種選擇。這種連接器通過增加外殼的尺寸和強度，為電線提供了更加穩固的支撐。同時，其內部還集成了應力消除裝置，能夠在電線受到外力時，有效分散和緩沖應力，從而防止電線彎曲。

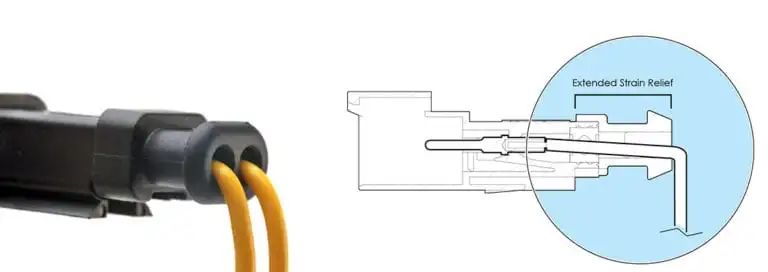

2.21 3.jpg

雙向?AT 系列連接器，內置應力消除裝置，可防止電線在與端子相接處彎曲

04 脫離接觸壓力?

插頭連接器在脫離過程中，其沿連接器軸向所需的最小脫離力應為6磅，這一標準需要持續維持一分鐘。這意味著，即使在極端的工作環境下，這種連接器也能保持穩定的連接狀態，不會輕易脫落。

市場上的許多重載連接器都能輕松滿足甚至超過這一要求。這些重載連接器通常采用高強度材料和精密的制造工藝，以確保在各種惡劣的工作環境下都能保持出色的性能。

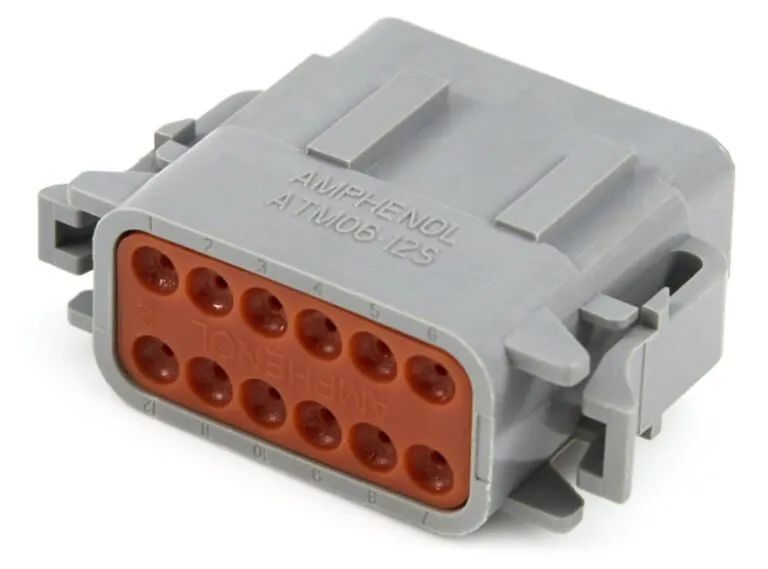

2.21 4.jpg

12 路?ATM 連接器系列插頭，帶有鎖定片

帶有自閉卡扣式蓋板或連接器位置保證（CPA）機制的連接器通?？纱_保在船舶應用中防止連接器意外脫離所需的最小接合。

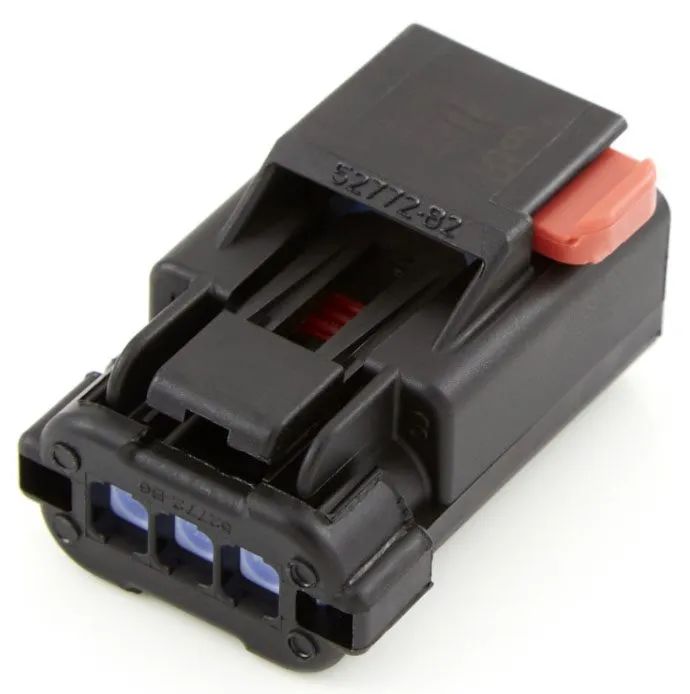

2.21 5.jpg

密封連接器外殼，右上角可見一個正向鎖定連接器位置保證選項卡（紅色）

05 容量?

除了電線尺寸能力外，連接器的容量還應選擇滿足或超過連接導體的載流量和溫度額定值。

確保連接器的額定值能夠處理船電氣系統的電流和操作環境的溫度。如果電流超過連接器的容量，則會增加電阻，導致組件磨損，并導致電壓下降、系統故障或故障。

06 短路保護?

對于多線插頭和插座而言，每個單獨的端子都應當受到周全的保護，防止與相鄰端子發生意外的短路。這些連接器必須確保外殼內部各端子之間保持足夠的隔離距離，從而消除短路的風險。

今的行業標準多針連接器旨在保持外殼內部端子的充分分離。

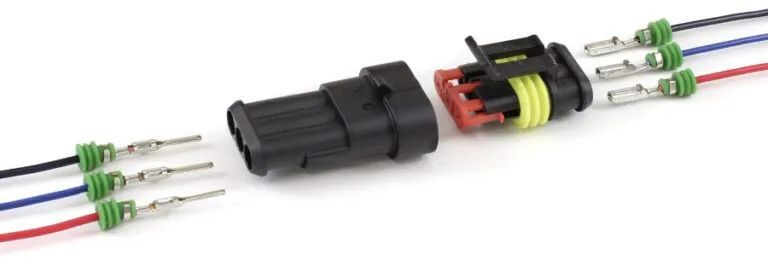

2.21 6.jpg

連接器有單獨的插針槽，用于安全有效地連接相鄰端子

在船舶領域，連接器面臨著嚴苛的工作環境和要求。為確保在這些條件下仍能可靠運行，專為船舶設計的連接器通常具備較高的IP等級，這意味著它們能夠抵御塵埃、水分和其他污染物的侵入。同時，這些連接器還具備廣泛的工作溫度范圍，從寒冷的海洋氣候到熱帶的高溫環境，都能保持穩定的性能。

除了抵御惡劣環境，船舶連接器還需承受船體運動帶來的沖擊和振動。它們經過特殊設計，以確保在持續的顛簸中仍能保持電氣連接的穩定性。此外，這些連接器還需具備出色的耐腐蝕性，以應對海洋環境中的鹽分和化學物質的侵蝕。

值得一提的是，許多專為船舶設計的連接器也適用于其他要求苛刻的細分市場。例如，它們同樣適用于重型工程車輛、越野車和農業設備。
