壓接觸點和外殼的拆卸

Dissasembly of Crimp Contact and Housing


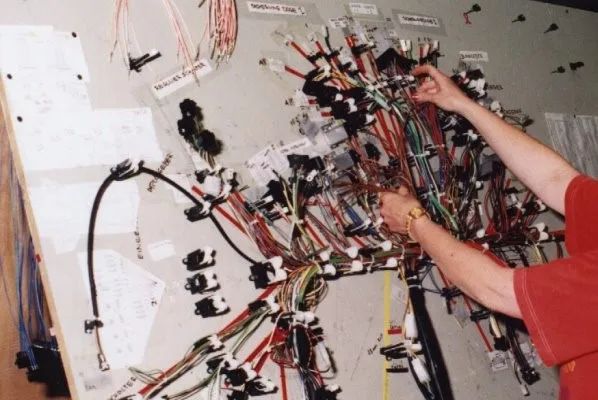

在汽車行業中，復雜的線束由眾多單獨的電線、壓接觸點以及至關重要的連接器外殼構成。為確保最終產品中所有功能的正常運行，電線必須被精確地安裝在各自對應的連接器外殼中，確保每個組件都位于正確的位置。連接器外殼的精準配合與穩固性，對于保障整個線束系統的穩定性和可靠性至關重要。

連接器外殼中的壓接觸點必須實現精準鎖緊，這是確保信號和電力穩定傳輸?shù)年P(guān)鍵。為確保這一要求得到滿足，可以采用極性反轉測試法進行檢查。該方法涉及將測試電流引入連接器的一個針腳，并觀察電流是否順利且準確地從另一端的相應針腳輸出。通過這種方式，能夠有效地驗證壓接觸點的鎖緊狀態以及連接器整體的導電性能。

若實際情況并非如此，則表明至少有一個壓接觸點未能正確插入連接器外殼的指定空腔中。為了修正這一錯誤，必須執行以下步驟：首先，從連接器外殼上輕輕移除錯誤的壓接觸點；隨后，將其重新插入到正確的空腔位置，確保其與外殼的匹配準確無誤。

· 重要提示?

如果從連接器外殼上拆下壓接端子，則不得將其彎曲，也不得損壞鎖止功能。彎曲的鎖存器或過度彎曲打開的鎖存器會對空腔間隙產生負面影響。損壞的鎖止可能導致連接器外殼配接失敗。

?· 注意

客戶禁止拆卸某些壓接接頭。該禁令主要適用于與安全相關的組件（如安全氣囊）中使用的壓接連接。禁止拆卸的原因是在拆卸過程中可能會損壞壓接觸點，因此將來再次插入時可能會因初步損壞而導致連接失敗。

2.22 1.jpg

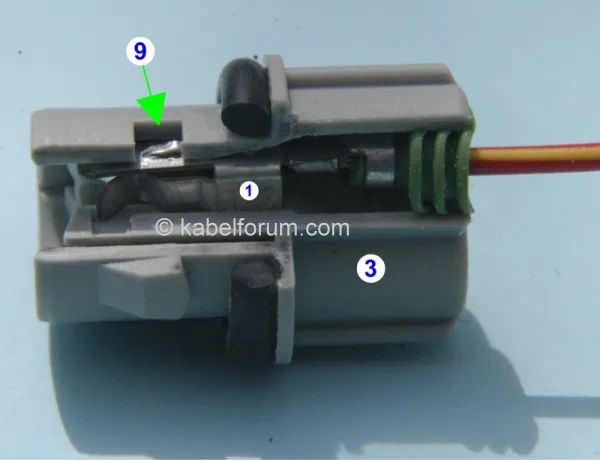

圖1

圖1展示了一個連接器外殼（3），其中插入了一個壓接端子（1）。這個壓接觸點（1）在連接器外殼（3）內部通過鎖止機構（9）進行固定

在進行壓接觸點的拆卸時，要確保使用適合該壓接觸點和連接器外殼的專用工具。

· 重要提示?

在拆卸之前，請確認該壓接式連接是否允許拆卸。

只有經過專門培訓的操作人員才能拆卸壓接觸頭，且必須格外小心！必須始終使用合適的拆卸工具！必須始終檢查拆卸下來的壓接端子是否有損壞。

· 注意

在任何情況下都不得使用螺絲刀或類似工具。此類工具會損壞壓接觸點或連接器外殼！

針對幾乎所有類型的壓接觸頭和連接器外殼組合，都存在精確匹配的拆卸工具，這些工具在任何情況下都是不可或缺的，必須得到規范使用以確保操作的準確性和安全性。

2.22 2.jpg

確保操作人員接受充分的指導和專業培訓至關重要，因?yàn)閮H憑合適的拆卸工具并不能充分保障壓接觸點能夠準確無誤地從連接器外殼中拆離。深刻理解壓接觸點在連接器外殼中的閂鎖機制是不可或缺的，同時，對于壓接觸點在未處理、壓接完成以及未安裝狀態下的外觀特征也應有基本的了解。在拆卸過程中，對每一個取下的壓接觸點進行詳盡的檢查至關重要，以確保其完整性未受損，并與原始狀態保持一致。對連接器和壓觸接點的基本原理有深入的理解和應用，是確保整個線束系統性能穩定、可靠的關鍵。

2.22 3.jpg

（1）壓接觸點?

（2）壓接觸點上的鎖止

（3）連接器外殼?

（4）連接器外殼中的鎖止區

將壓接觸點（1）插入到連接器外殼（3）中時，這些壓接觸點（1）會利用位于連接器外殼（3）內部的鎖銷區（4）的鎖銷（2）來確保它們被牢固地鎖定在位。為了確保組裝過程的正確性和安全性，我們必須確保壓接觸點（1）插入的深度足夠，以便所有的鎖銷（2）都能完全、穩固地鎖定到位。

這個過程就像是一把鎖和鑰匙的關系。

壓接觸點（1）是“鑰匙”，而連接器外殼（3）中的鎖銷（2）則是“鎖”。只有當“鑰匙”完全插入“鎖”中，才能確保兩者之間的穩固連接。因此，在組裝過程中，我們必須仔細確保壓接觸點（1）插入的深度，以便所有的鎖銷（2）都能安全地鎖定到位。

2.22 4.jpg

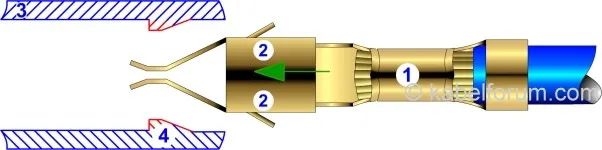

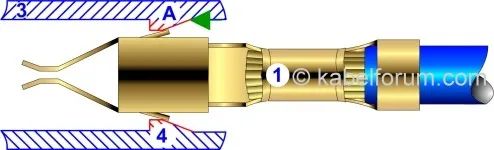

插入壓接觸點時，彈簧鎖（2）會被連接器外殼（3）的鎖緊區（A）向內彎曲。

2.22 5.jpg

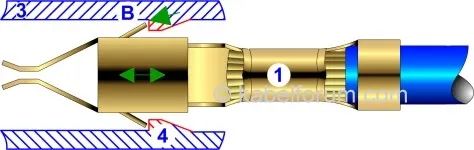

一旦壓接觸點 (1) 插入到正確的深度，鎖止 (2) 就會彈回，壓接觸點 (1) 就會被鎖定 (B)。

2.22 6.jpg

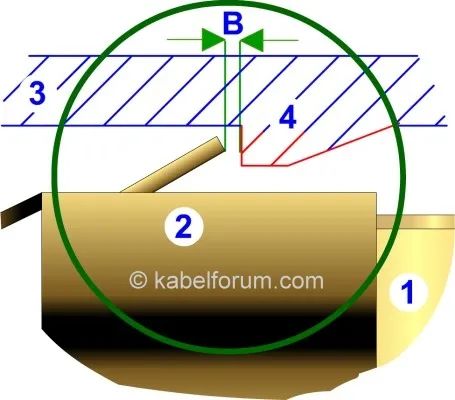

一旦壓接觸點 (1) 插入到正確的深度，鎖止 (2) 就會彈回，壓接觸點 (1) 就會被鎖定 (B)。

2.22 7.jpg

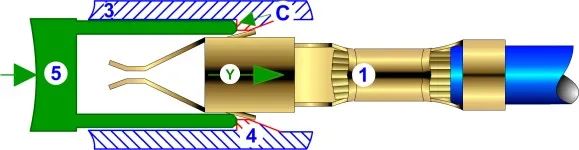

在拆卸已接合的壓接觸點時，首要且至關重要的步驟是在第一階段（X）中，確保將其深度壓入連接器外殼中。

2.22 8.jpg

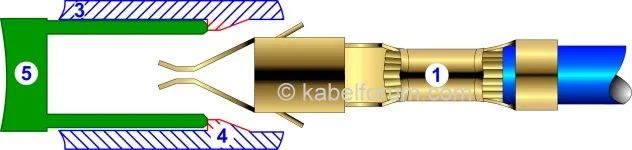

下一步，使用適當?shù)牟鹦豆ぞ邔㈡i止 (2) 向內彎曲 (C)。

2.22 9.jpg

· 重要提示?

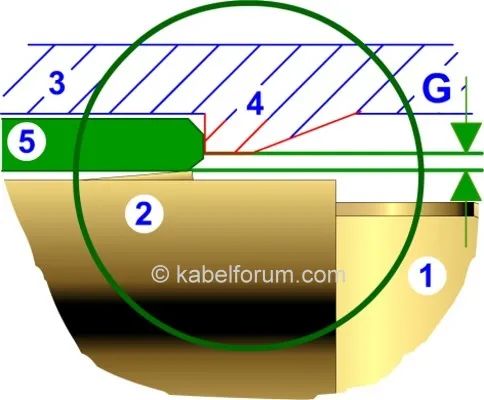

必須用拆卸工具 (5) 將鎖止 (2) 向內彎曲 (G)，以便在將壓接觸點 (1) 從連接器外殼 (3) 中拉出時，鎖止不會接觸到連接器外殼 (4) 中的鎖止區域 (4)。

2.22 10.jpg

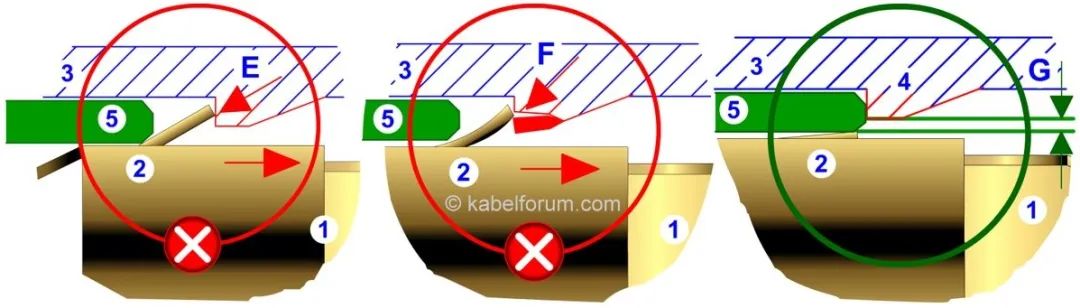

如果在拔出壓接端子時鎖止 (2) 與連接器外殼 (E) 的鎖銷區域發生碰撞，鎖止和連接器外殼 (F) 的鎖銷區域都會受到損壞。在這種情況下，將帶有壓接觸點的導線從連接器外殼中拉出所需的力 (y) 遠遠大于向后彎曲足夠長的鎖存器 (G)。

· 重要提示?

不得再使用此類已損壞的壓接端子和連接器外殼！

2.22 11.jpg

當拆卸工具 (5) 插入到正確的深度 (C) 時，鎖止會向后彎曲足夠長的距離。用最小的力 (Y) 就可以將導線從連接器外殼中拉出。

2.22 12.jpg

在此過程中，連接器外殼 (3) 和壓接觸點都不會損壞或變形。
