什么是 GTMS 連接器？

來源：線束世界?作者：線束世界-Jimmy?2024-02-26 16:50

什么是 GTMS 連接器？

What are GTMS Connectors?

GTMS（玻璃-金屬密封）連接器，是一種特制的電子連接器，其獨特的玻璃與金屬間的氣密性封裝技術，為要求嚴苛的高可靠性應用場景提供了不可或缺的解決方案。特別適用于在極度惡劣環境中維持電氣連接穩定性的場合，如存在高濕度、腐蝕性氣體或微細顆粒物污染的環境。通過GTMS連接器的卓越密封性能，可以確保電子系統在極端條件下的長期穩定運行，從而滿足航空、航天、軍事及其他關鍵領域的嚴格要求。

玻璃作為一種優質的絕緣材料，在電子產品中發揮著不可或缺的作用，與金屬之間形成良好的結合，展現出卓越的耐腐蝕性。玻璃還具備出色的抗溫變和抗壓能力，使得它在各種極端條件下都能保持穩定的性能。在電子密封元件中，所使用的玻璃通常是由硅酸鹽、硼酸鹽和磷酸鹽等研磨或顆粒化的非結晶材料制成。這些材料經過高溫加熱至熔點后，再經過冷卻過程，從而形成堅固的密封結構。

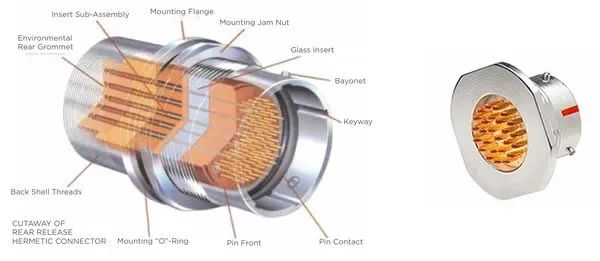

GTMS連接器的典型結構特征在于，金屬導體被玻璃絕緣體全面環繞，形成了一種獨特的封裝形式，其中玻璃在金屬導體的外圍構建了一道堅固的密封屏障。這種精密的設計構思，不僅賦予了連接器極高的可靠性和耐久性，還能有效抵御外部環境因素如溫度變化、濕度以及腐蝕等的侵襲。其他連接手段也包括采用了O形環以固定玻璃密封圈，或在絕緣設計中融入玻璃元素，以進一步增強連接器的綜合性能。

01 設計說明?

玻璃密封技術可細分為匹配密封與不匹配密封（亦稱為壓縮密封）兩大類別。在匹配密封中，玻璃與金屬材料的熱膨脹與收縮系數相對接近，通?？刂圃?0%以內，這極大程度地限制了玻璃元件所承受的應力，從而保障了密封的長期穩定性。相對而言，不匹配密封則涉及金屬與玻璃間熱膨脹系數的顯著差異。在連接器的制造流程中，金屬在加熱狀態下發生膨脹，隨后在冷卻過程中緊密貼合于穩定性較高的玻璃上，由此形成了一種極其緊密的密封結構。這種獨特的密封機制為連接器提供了卓越的防潮、防腐以及抗機械沖擊能力，使其在嚴苛的工作環境中亦能展現出卓越的性能。

02 多種類型?

密封接插件：

用于通過真空室或壓力容器等密封屏障傳遞電信號、電力或流體。

玻璃密封連接器：?

用于需要在具有挑戰性的環境中進行電氣連接的高可靠性應用，如軍用電子設備或井下鉆探設備。

傳感器玻璃金屬密封件：

用于必須在保持密封的同時進行電氣連接的傳感器組件中，以保護敏感元件免受環境破壞。


玻璃金屬密封功能可用于各種連接器

04 行業應用?

在 GTMS 連接器中，玻璃是一種高效耐用的材料。然而，玻璃固有的剛性和脆性可能會導致一些問題，如果設計中沒有對連接處的張力和應力進行適當管理的話。風險包括玻璃與金屬之間出現空隙、分離，或玻璃結構完整性遭到破壞。玻璃-金屬密封件不僅要經受住制造過程中的熔化，還必須經受住實際操作條件下成千上萬次的熱循環。

GTMS連接器，在多個惡劣環境市場中占據了重要地位。

在軍事領域，它廣泛應用于通信系統、雷達系統、監視設備以及武器系統中，為軍事設備的穩定運行提供了堅實保障。

在航空航天領域，GTMS連接器同樣發揮著不可或缺的作用，如航空電子系統、衛星通信設備、駕駛艙儀表以及導彈制導系統等，都依賴于其高度的可靠性和穩定性。

在汽車行業中，它確保車輛在各種惡劣環境下的電氣連接穩定；在醫療領域，它保障了植入式醫療器械、診斷設備和手術器械的安全運行

在石油和天然氣領域，它助力海上鉆井平臺、井下儀表和海底控制系統的穩定運行；在工業應用中，它則為機器人、可編程邏輯控制器、運動控制系統和傳感器等設備的正常運行提供了關鍵支持。
