Tesla Cybertruck充配電淺析

來源：線束世界?作者：線束世界-Jimmy?2024-03-11 11:37

Tesla Cybertruck充配電淺析

Tesla Cybertruck Charging and Distribution Analysis

整車基本參數：三版本，續航(est.)：250-340 MILES，其中250 MILES后輪驅動版預計2025年推出，充電功率：250kW MAX，最快15分鐘&136 MILES。

01 動力與充電

動力線束總成上，基本沿用4680版Model Y，詳見前文：CTC版Model Y不得不說的故事，最佳配置版本三電機，電池包輸出接口集中于車輛后部貨箱下方，對應位置上方布置有空氣懸掛相關組件。

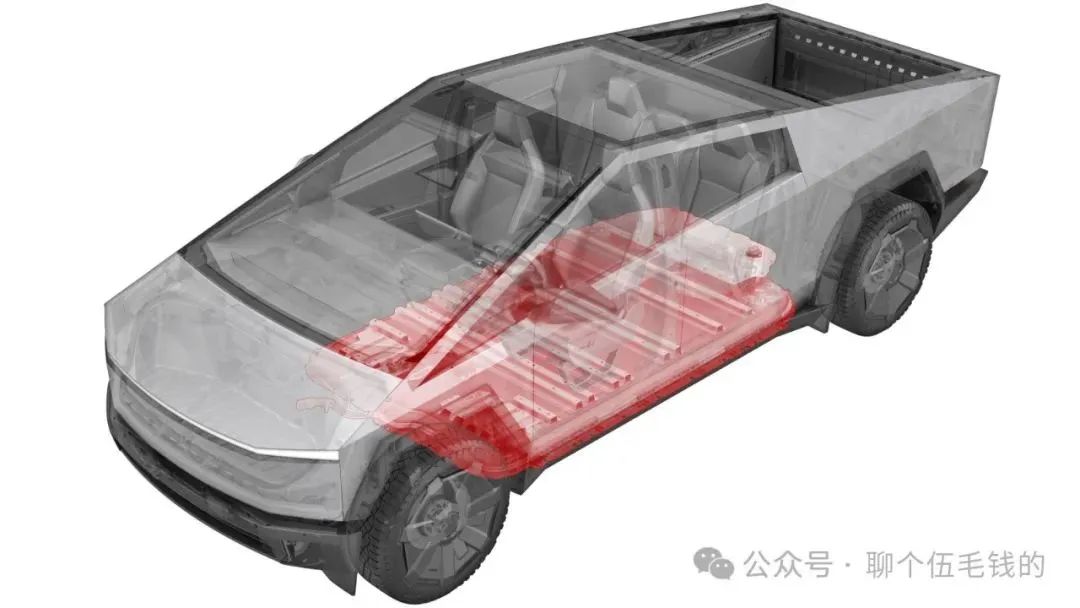

電池包位置

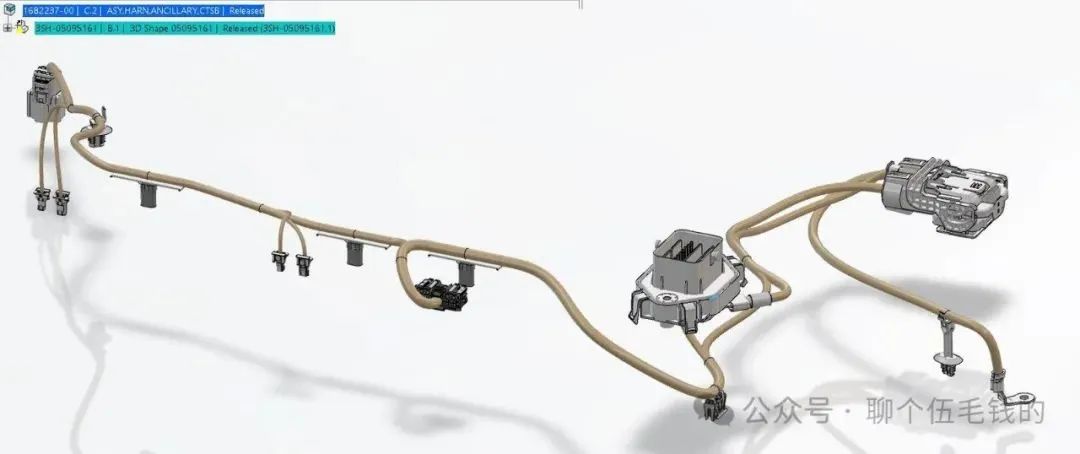

高壓線束—雙電機

電池包附件BOM

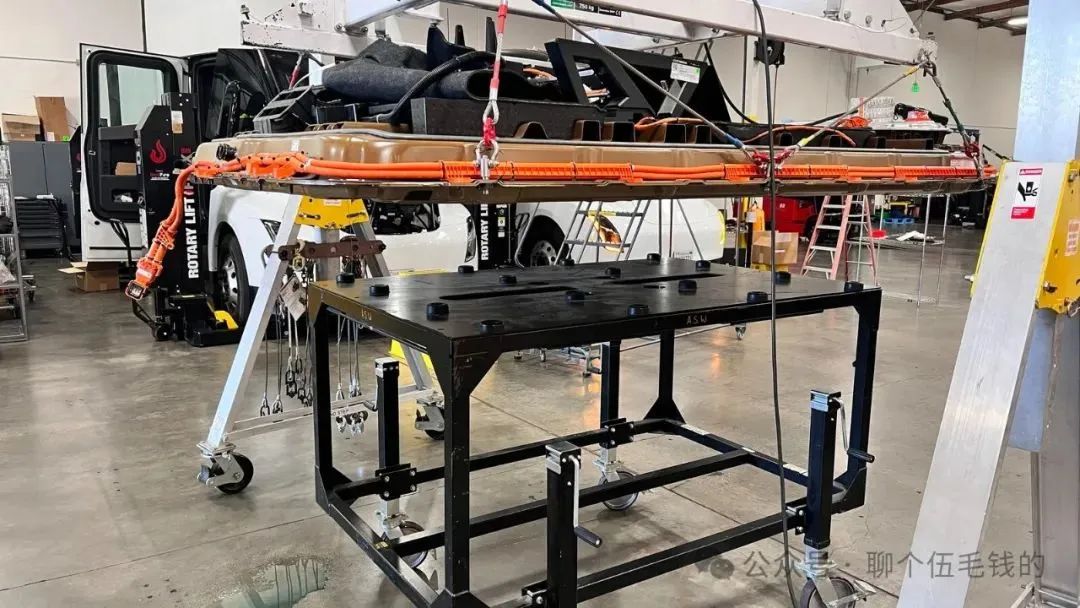

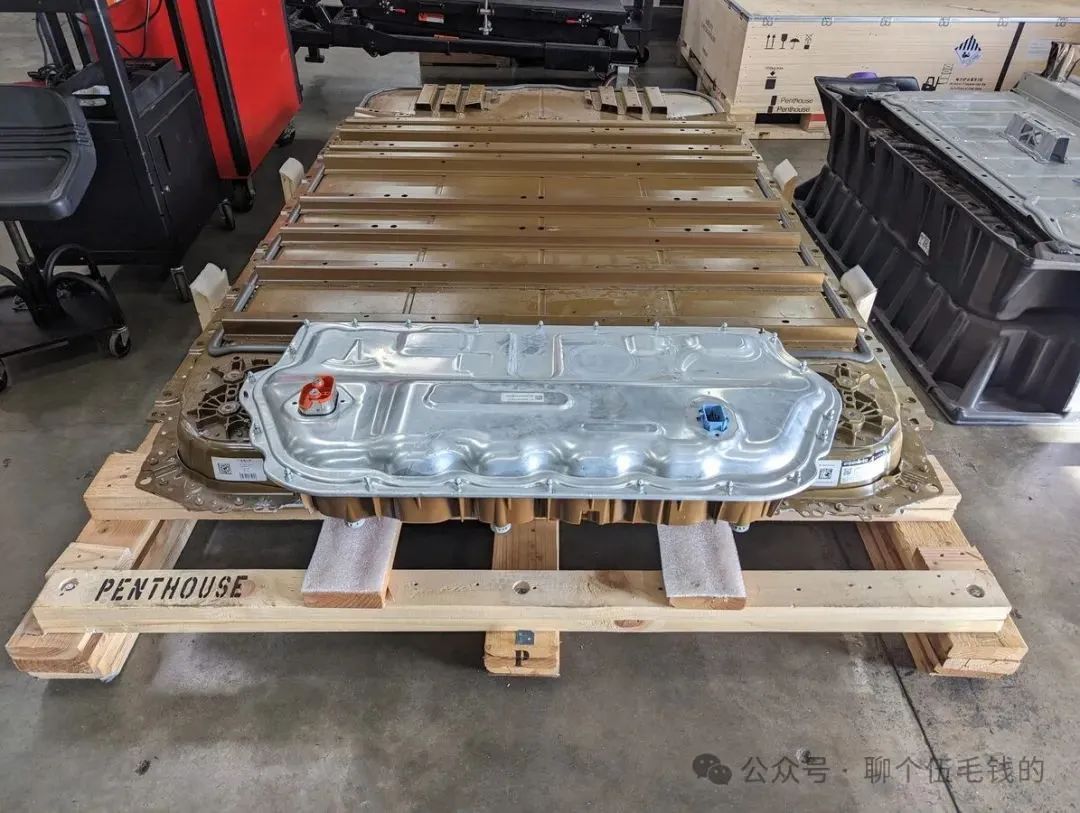

電池包實物

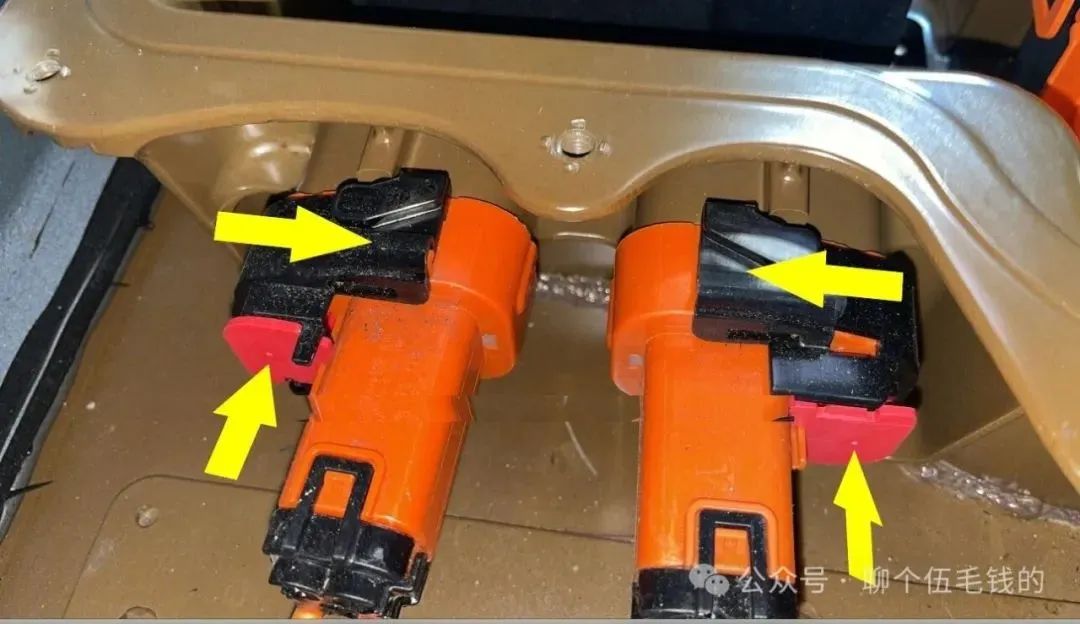

特別的，如使用在雙電機車型，后電機其中一組插件將使用封閉密封結構對接插件進行密封，高壓檢查中需先行拆除此預留件。

高壓線束BOM

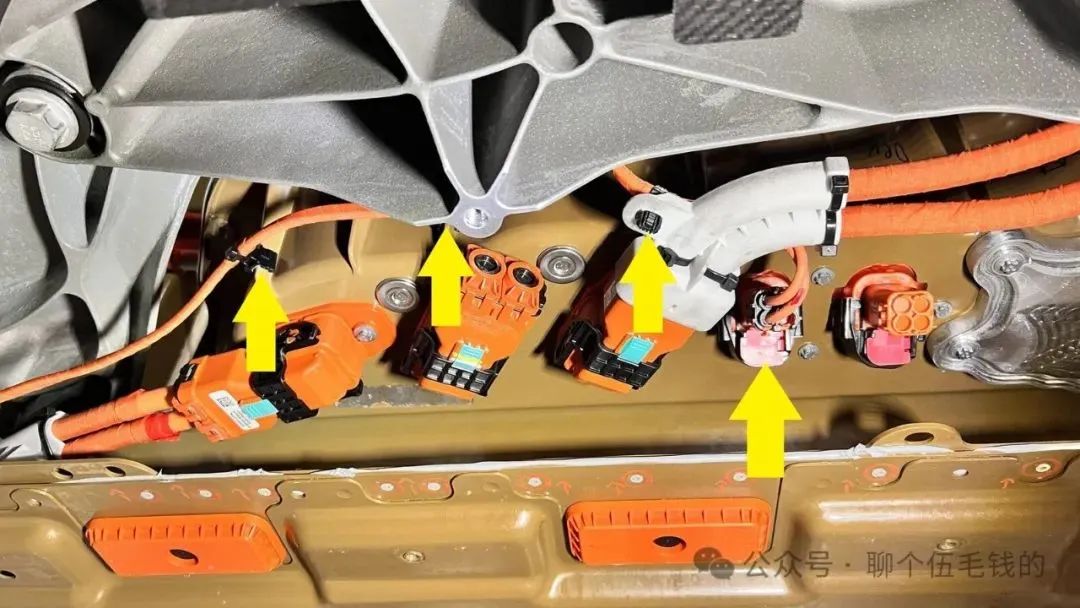

電池包底部接插件布置

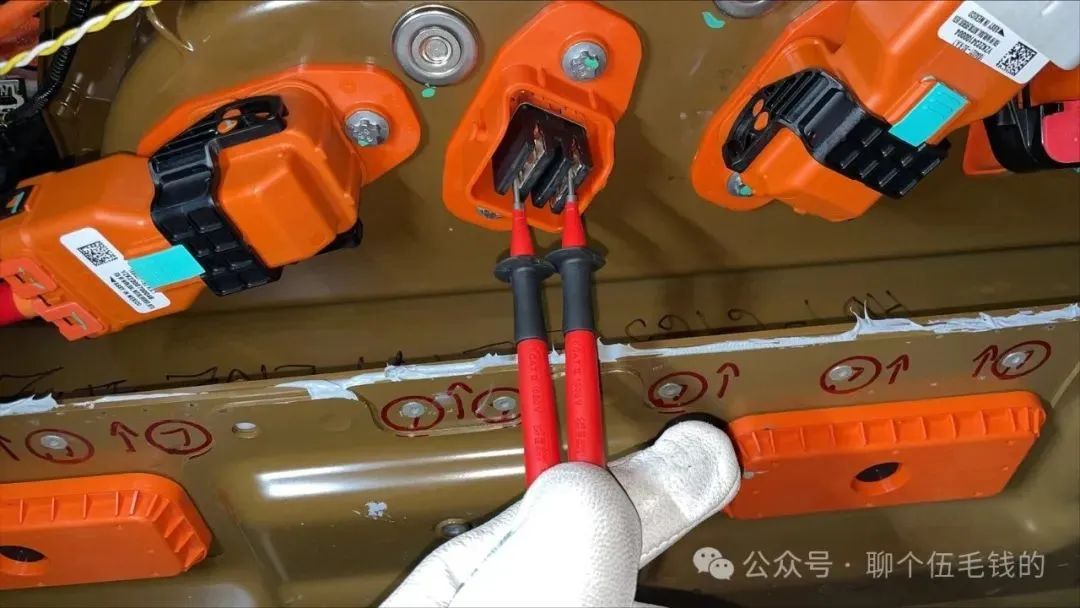

高壓檢測

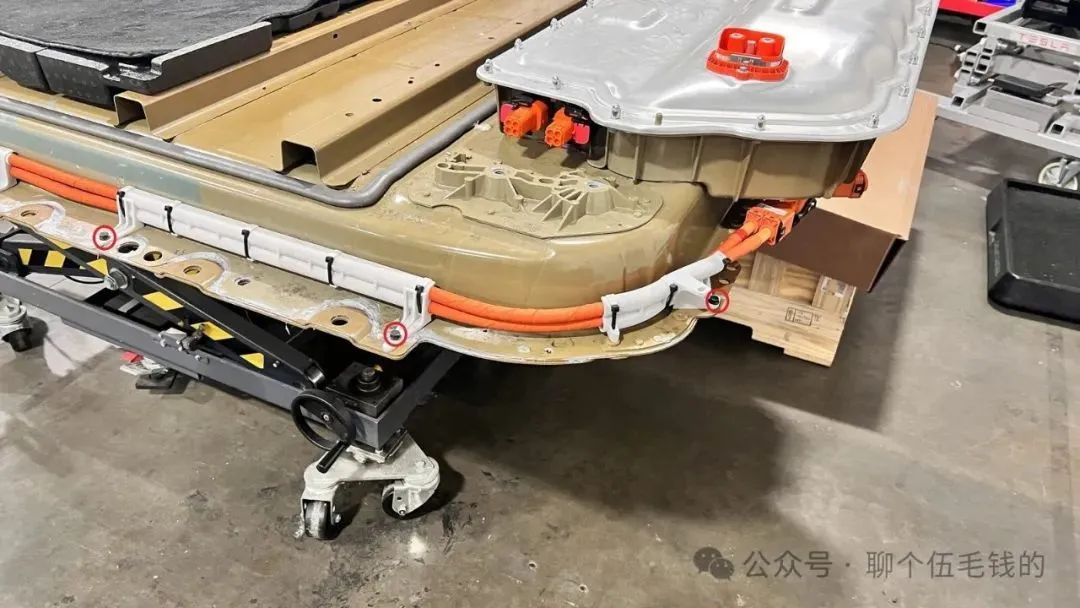

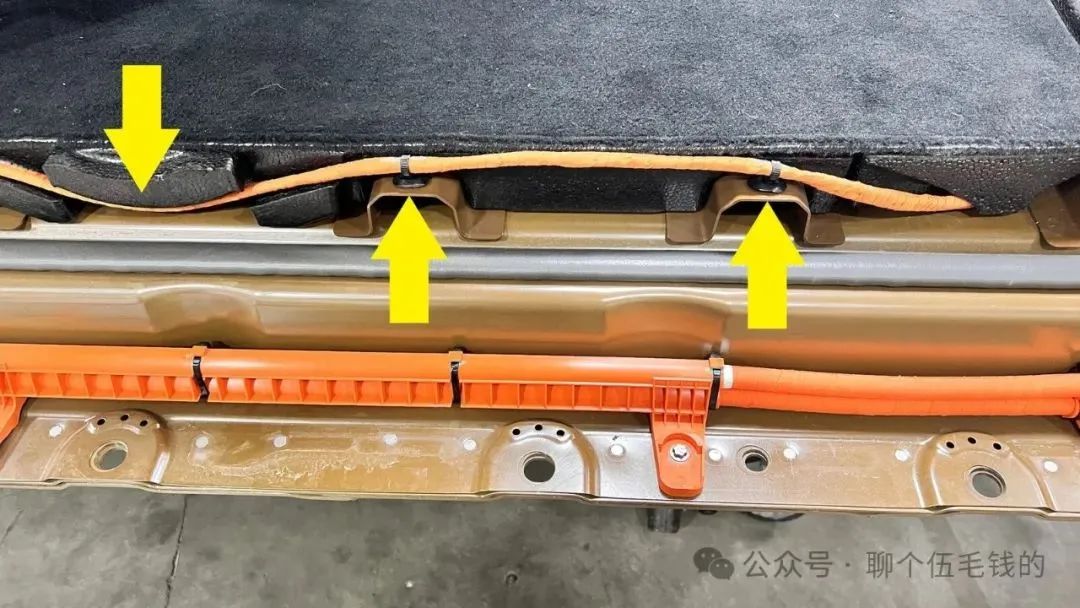

動力驅動線束中采用更多護板對線束進行固定。

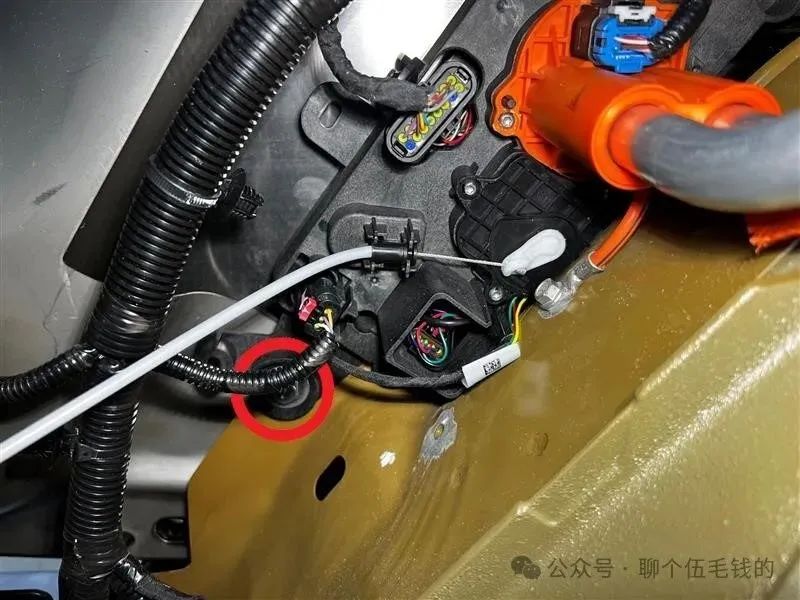

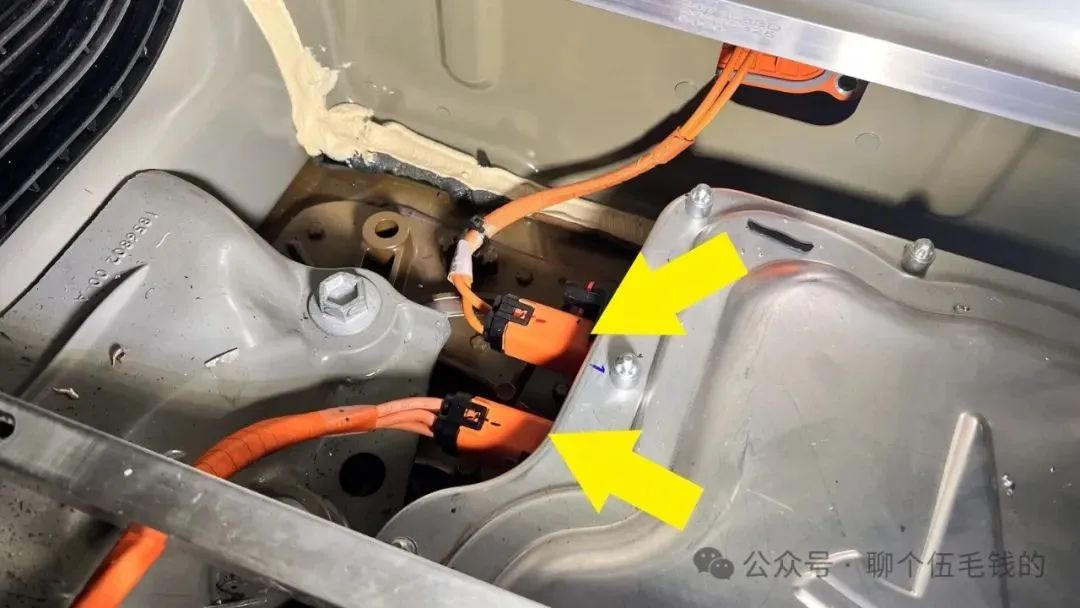

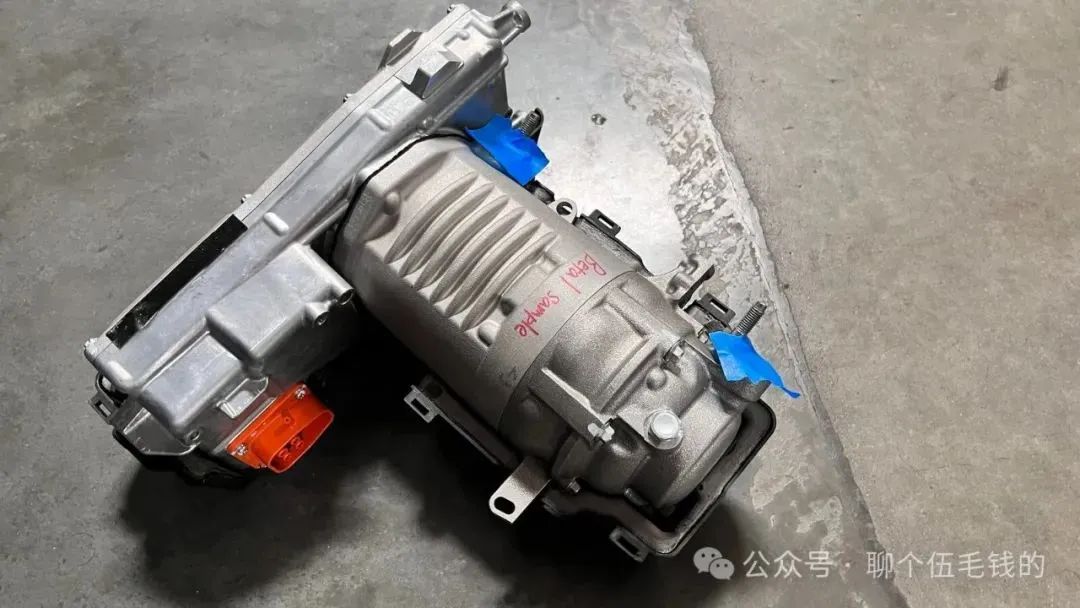

電池包一側前驅線束

充電線束總成上，與其他車型不同：

由于空間與車身關系，使用鋁棒線束的基礎上，充電座接地選擇單線引出，其線材配色橙黑；

功率尾部護線結構取消先前較多采用卡扣結構，換為定位孔+螺釘結構，鋁棒作為充電座總成一部分進行預裝；

功率組件上方低壓插件安裝板集成于護線結構上，此設計后續將多次出現，成本進一步進行壓縮。

充電插座總成BOM

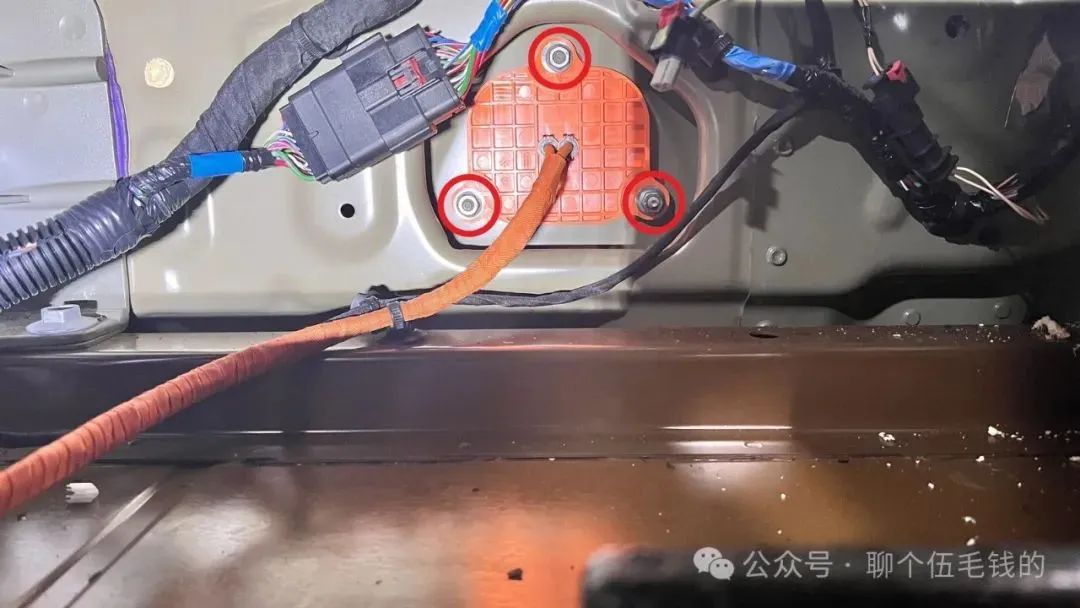

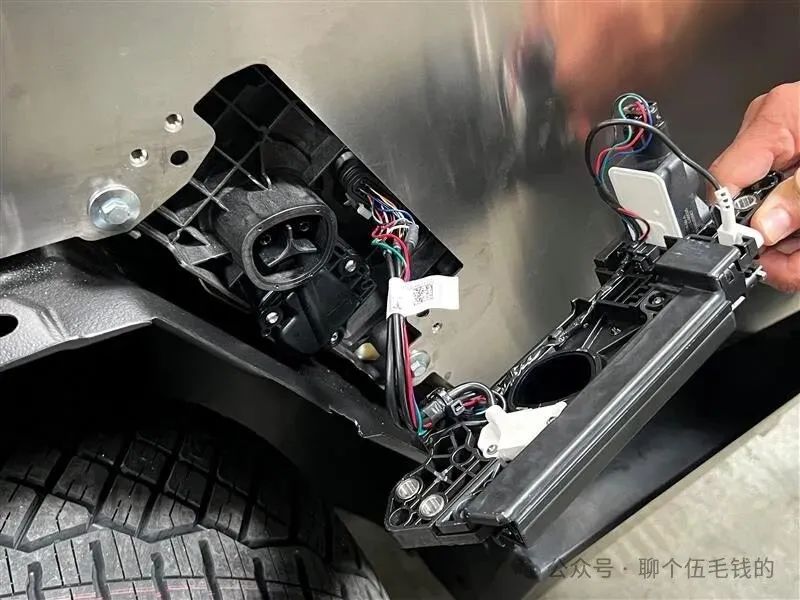

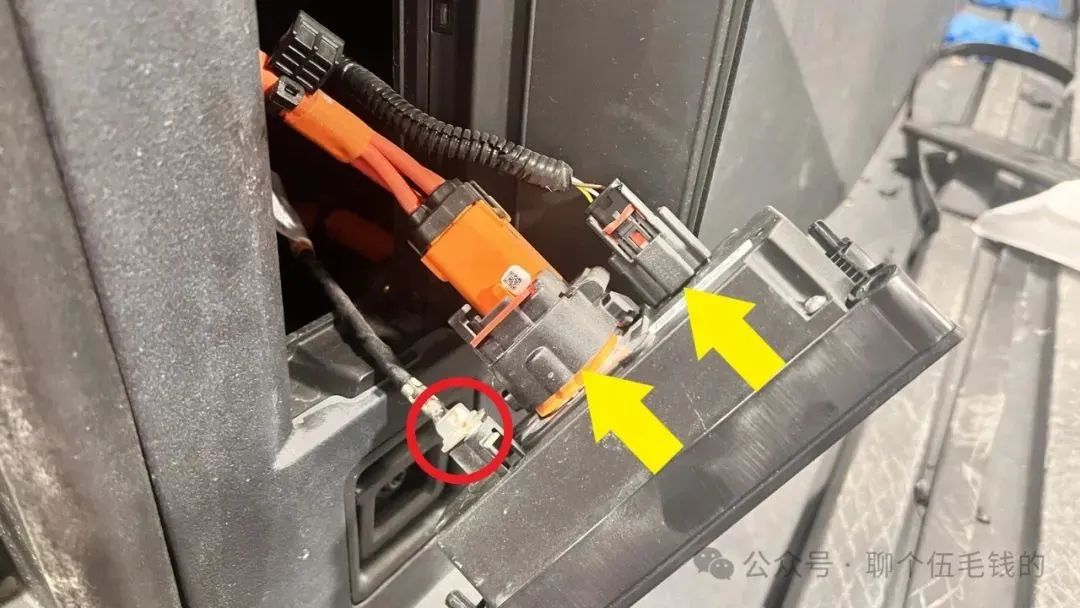

充電插座總成接地已裝配

充電插座總成接地未裝配

功率護線板

類似的，充電插座接口引入其他國家與地區，其上功率與信號接口布置會有一定改變，面板空間有待確認。

充電插座蓋板

布置上，與其他車型不同，車輛結構設計有凹槽，鋁棒線纜置于其中無碰撞，受彎曲半徑及鋁材限制，插座尾部鋁棒彎折較多。

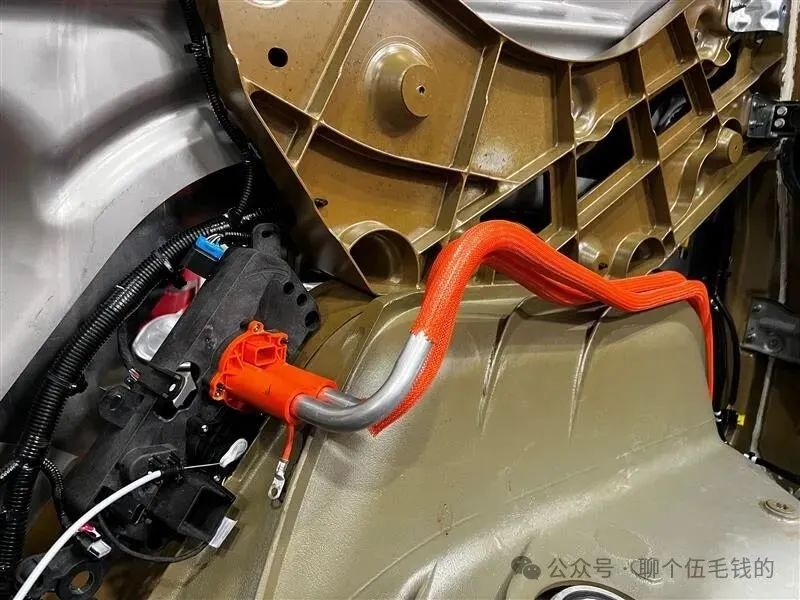

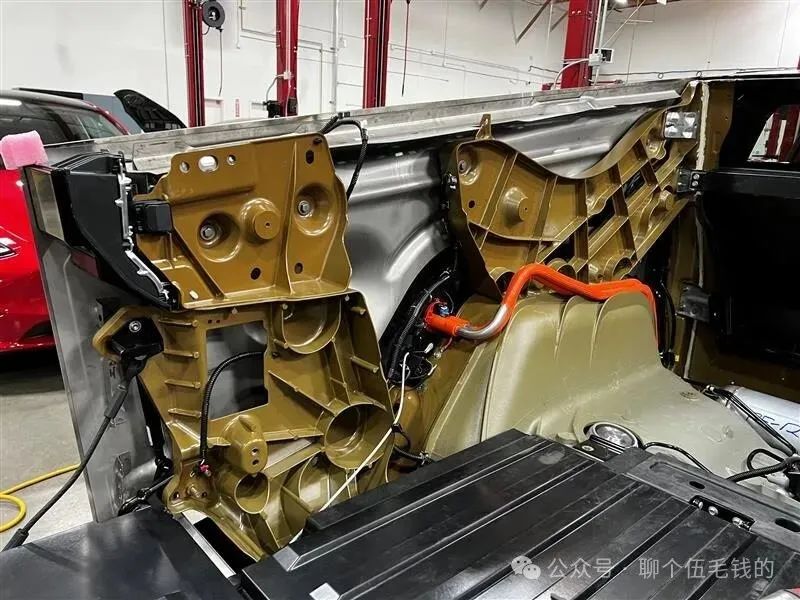

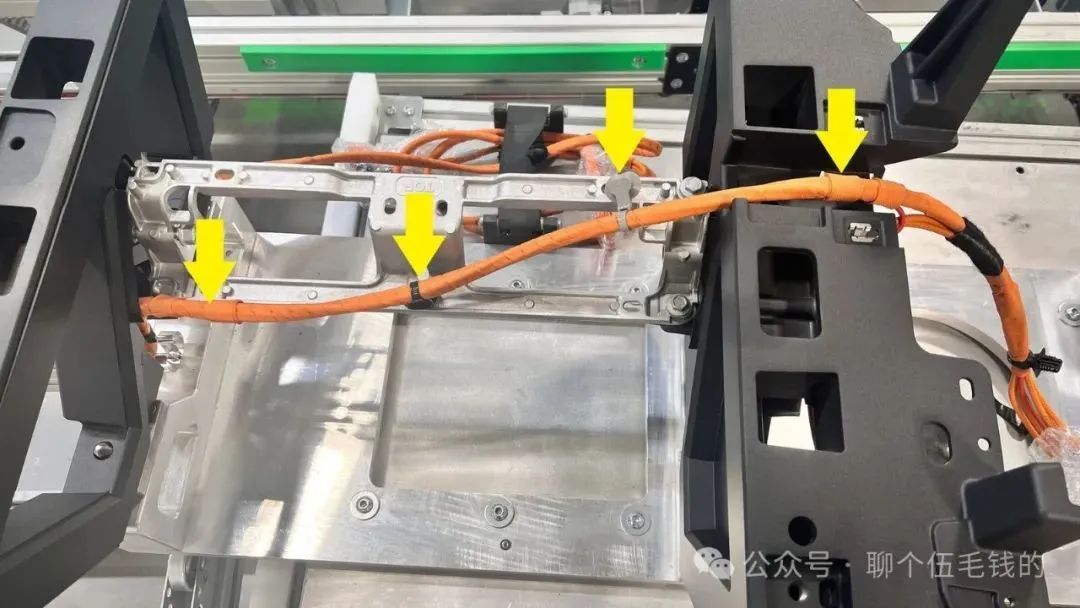

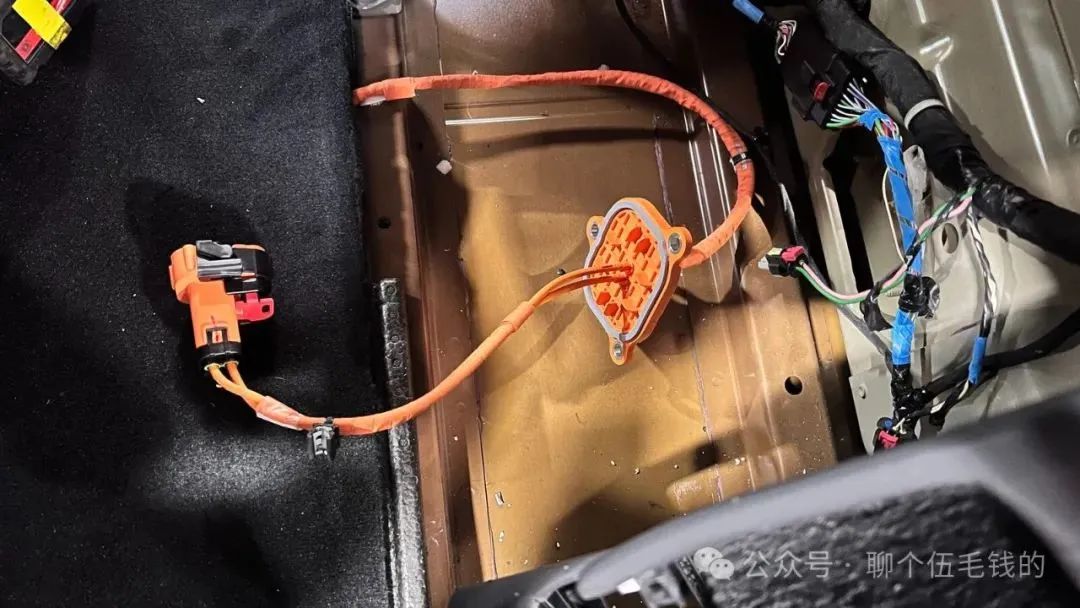

充電線束總成布置

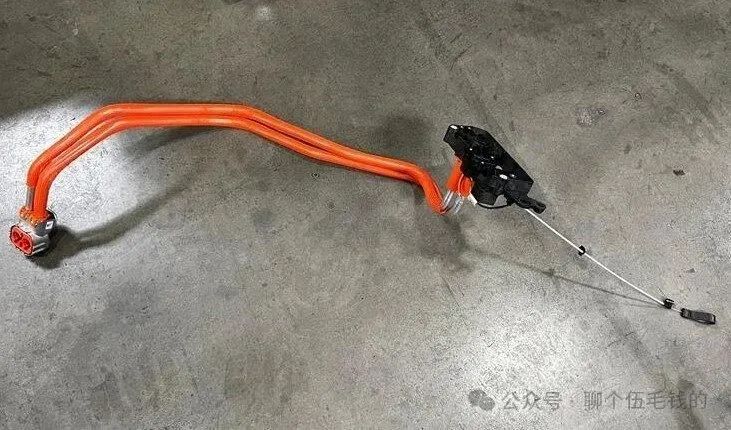

充電線束總成實物

電池接插件上，延續前大部分設計，鋁棒屏蔽接觸件做出簡化設計；頭座插合上因部分設計版本不同，部分車輛有填涂潤滑與其他材料的設計，個人認為為臨時設計。

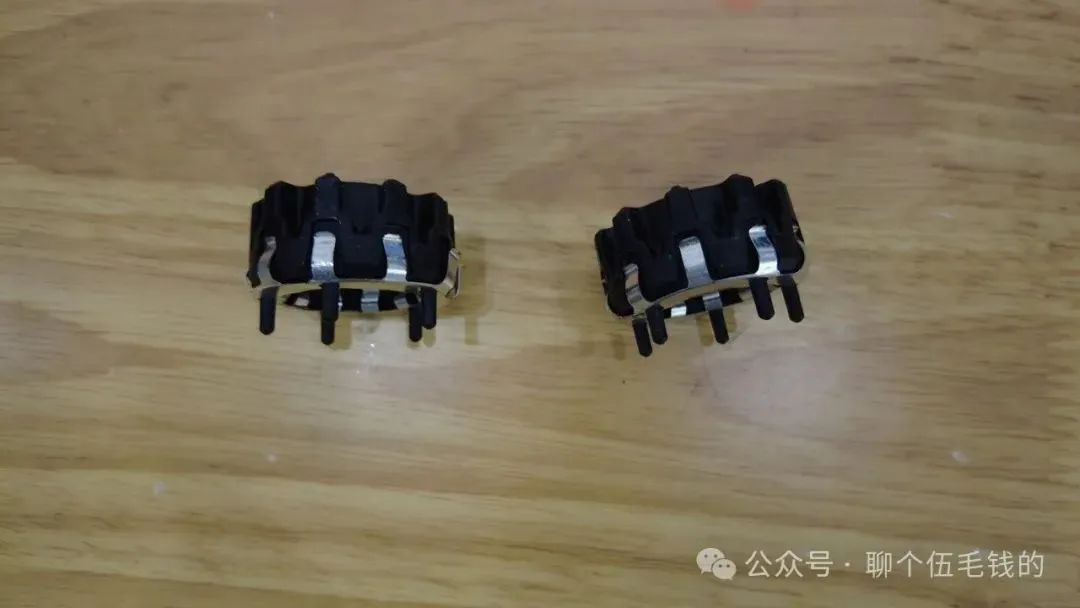

連接器屏蔽總成

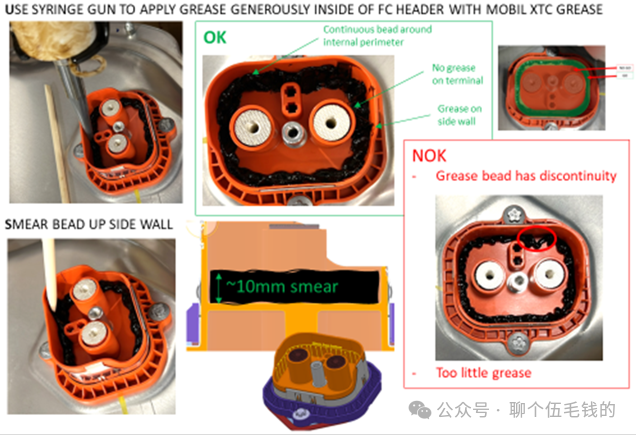

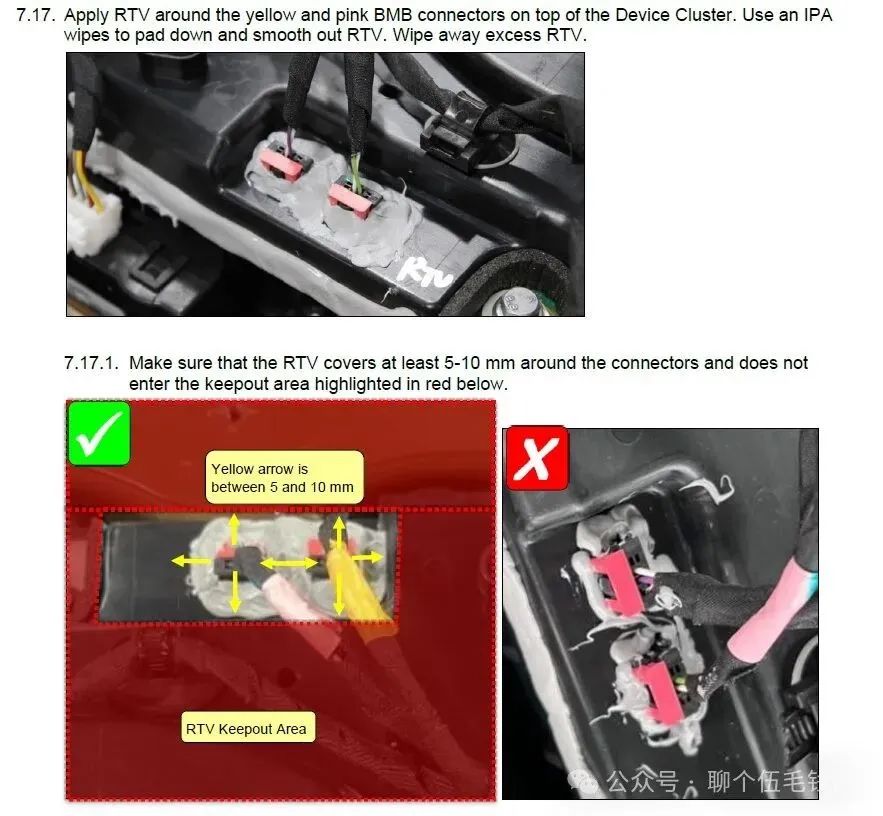

連接器填涂

02?電池包連接

由于引入48V與車輛外放電的需求，整個電池包分配與控制單元發生調整。

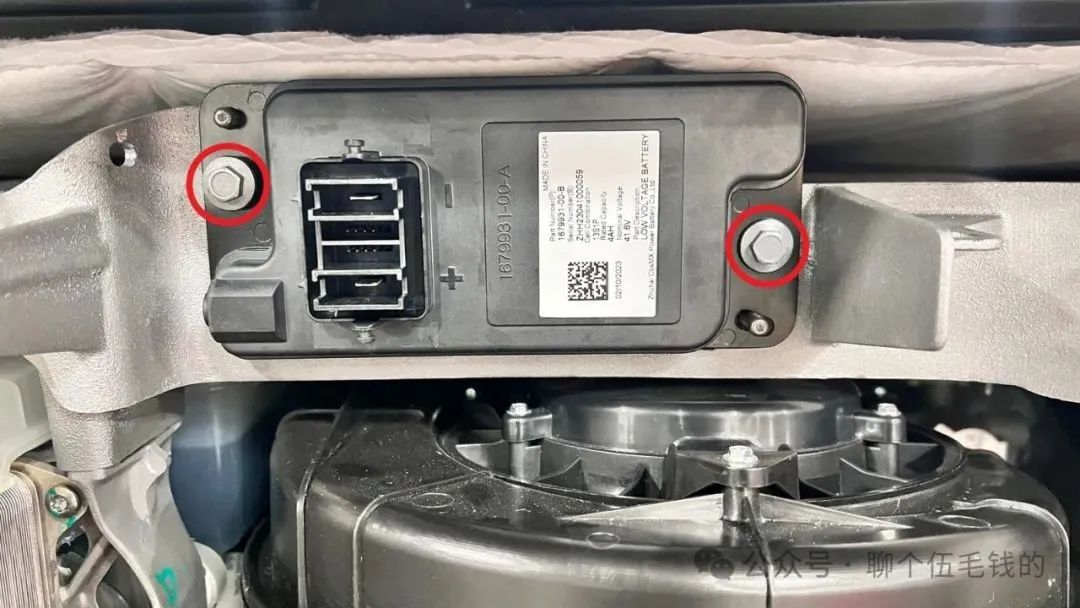

48V電池

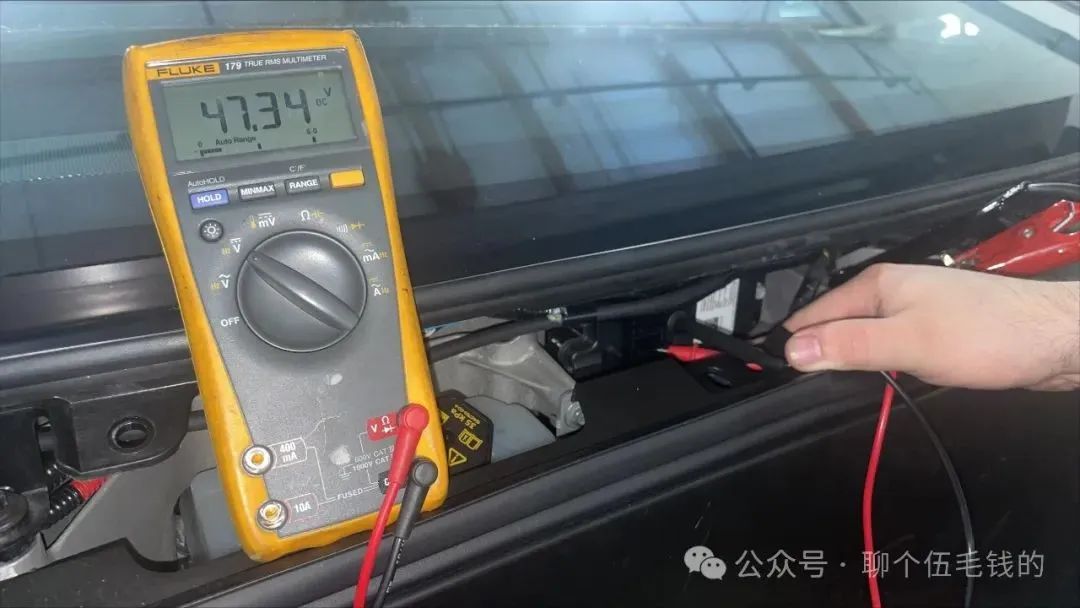

48V電池測量

充電輸入回路中，整體母排數量相較其他車型有較大減少，其中最大改變于電源轉換單元下布置正負銅排，官方名稱為”LAST MILE BUSBAR ASSEMBLY”，整體母排的設計遵循快裝/插與穩定的思路，可見Tesla對減少連接的執念。

電池包控制與配電單元BOM

銅排為序號28

銅排實物

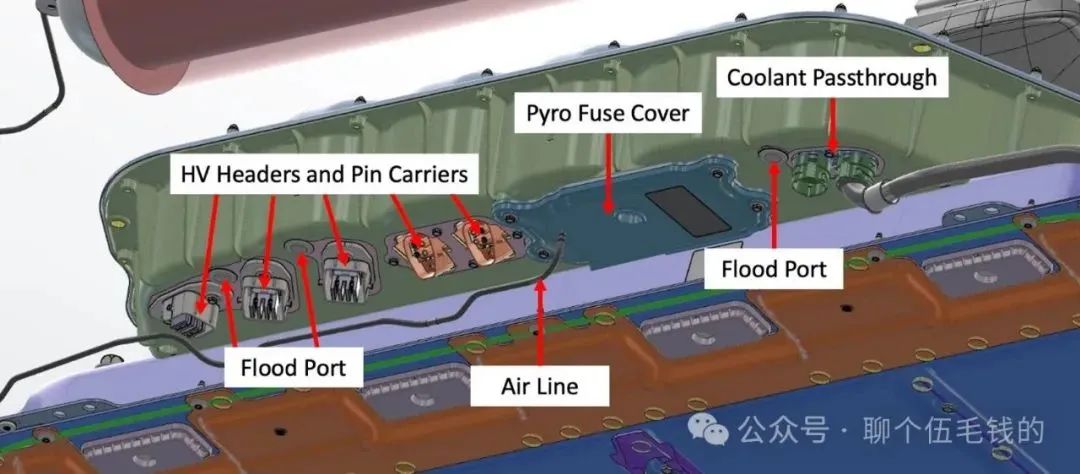

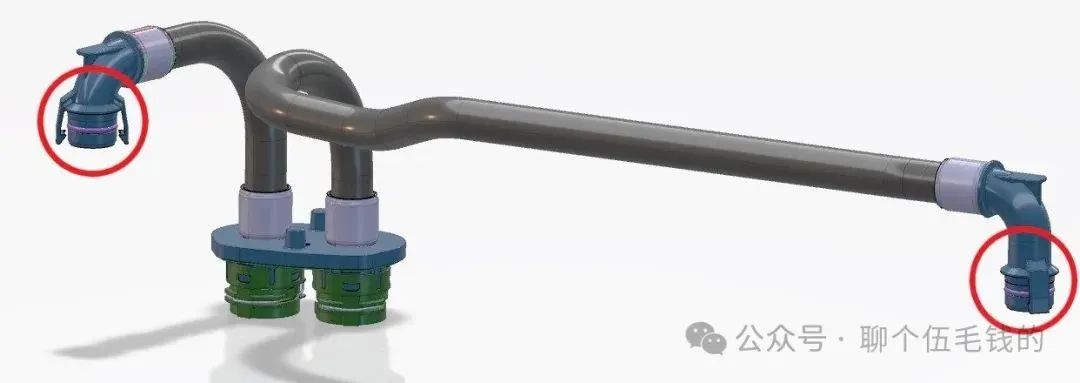

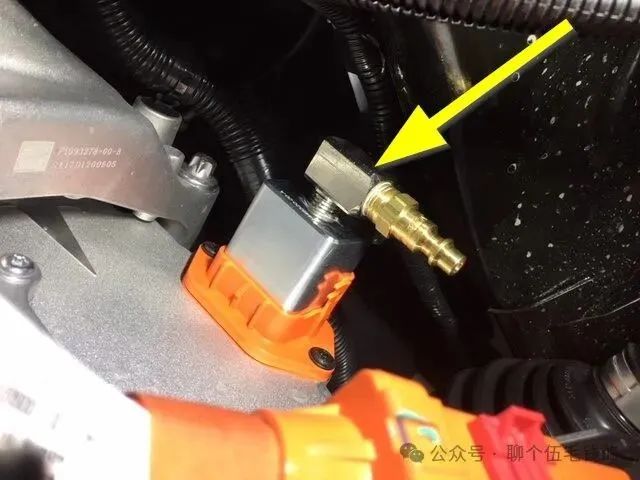

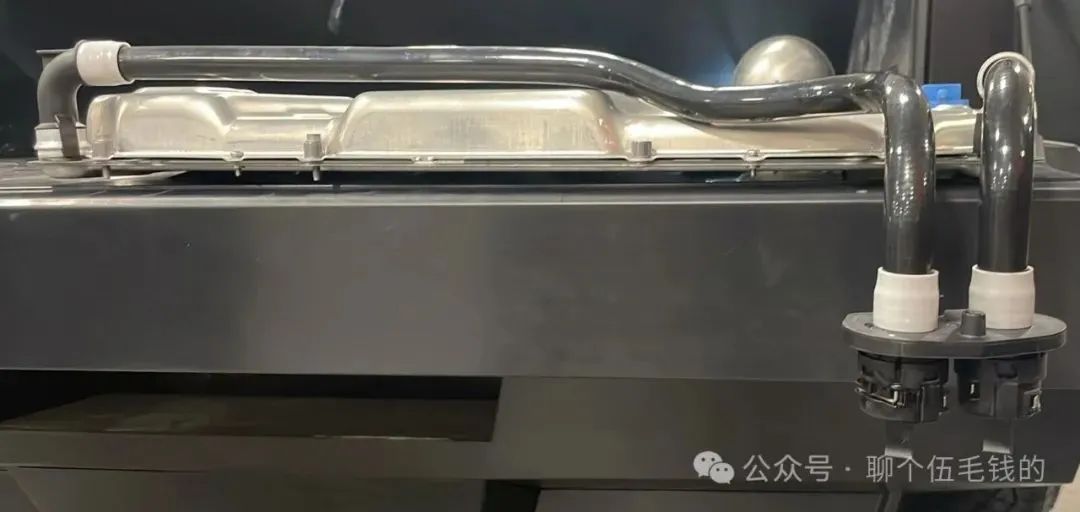

維修口底部打開，集成多數保護類零件，不同的是增加密封結構以滿足更高的要求，同時增加一路空氣管路，維修面板螺釘過孔設計與功率件插座設計類似，與功率件插座同一平面螺釘可互換通用。

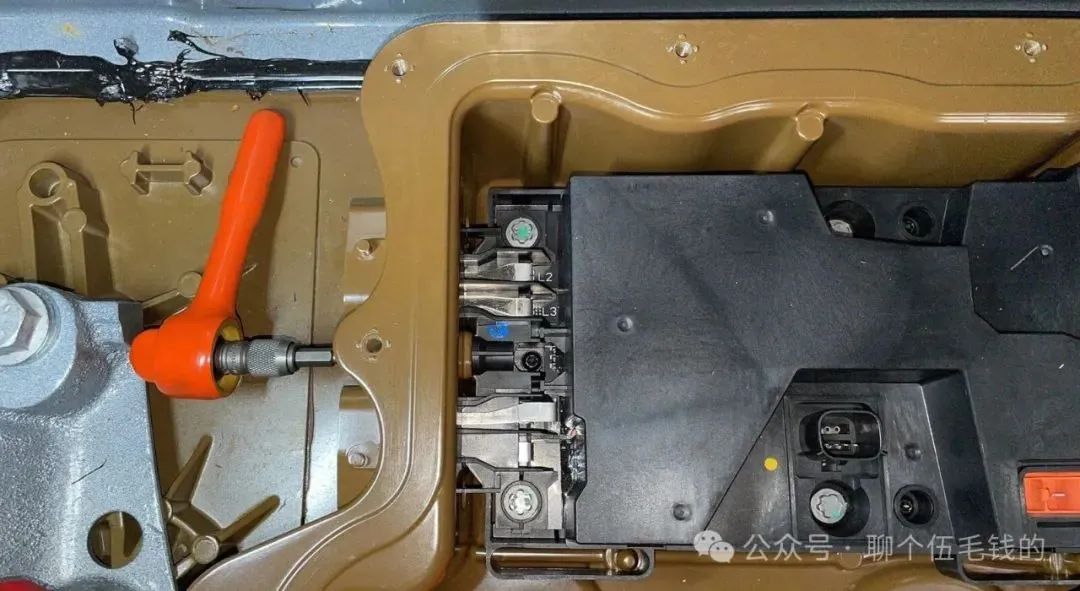

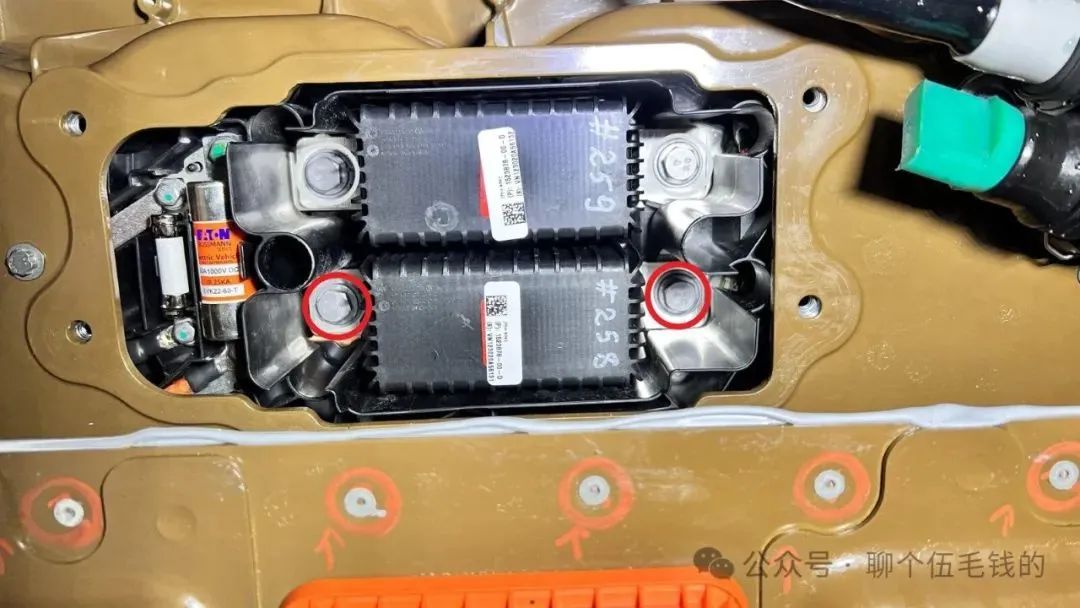

底部零部件

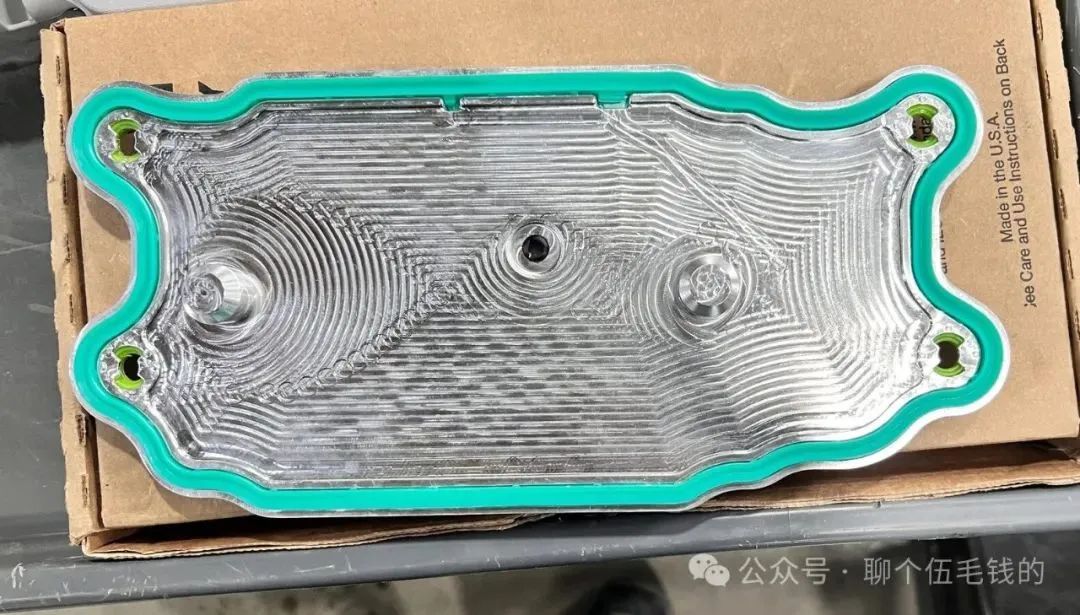

蓋板實物

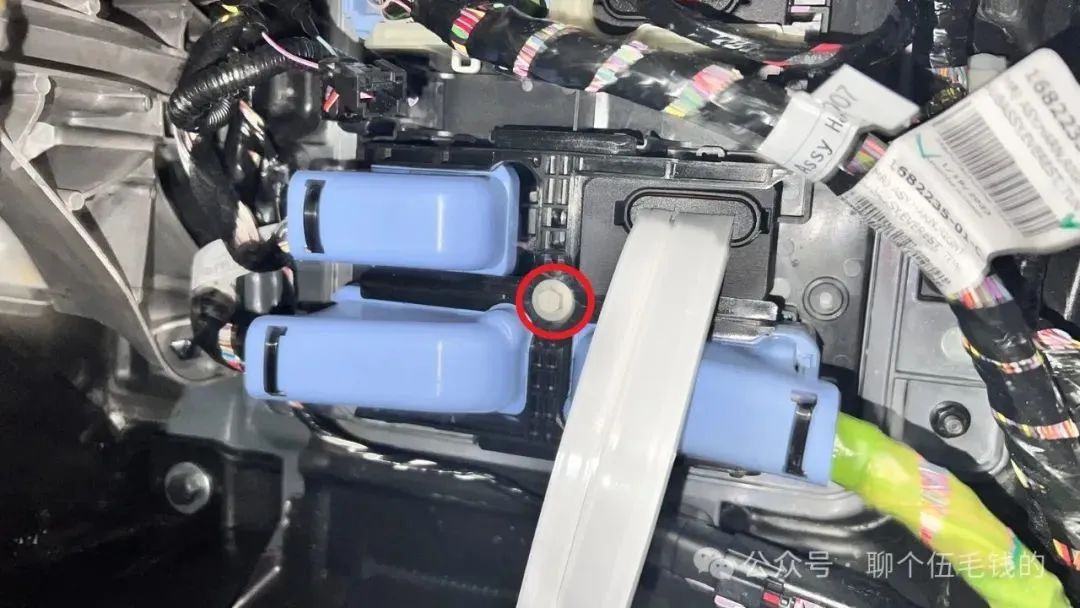

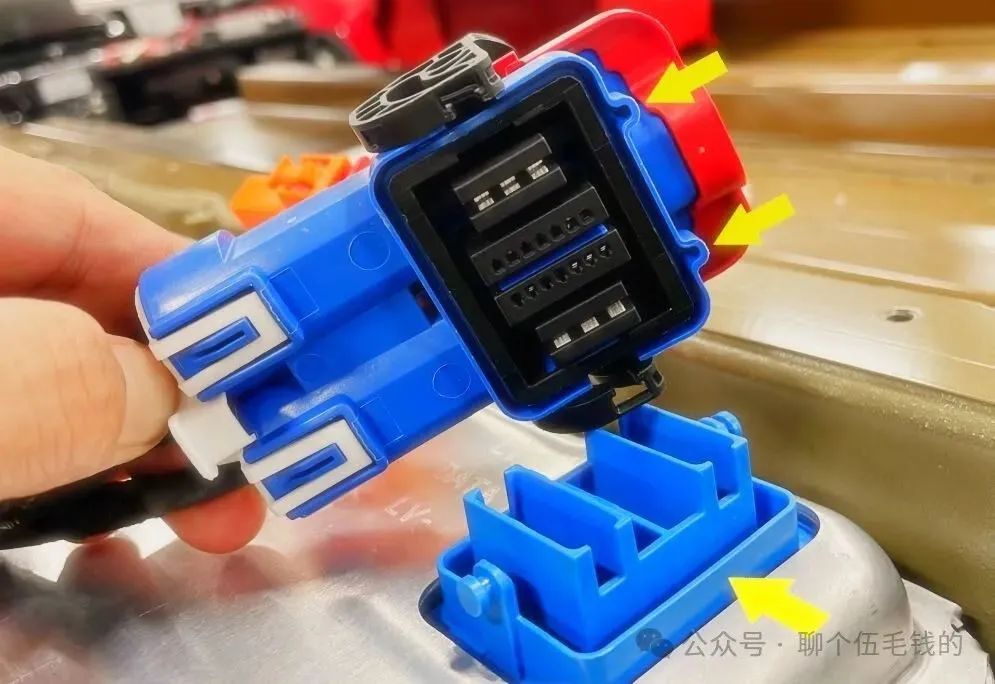

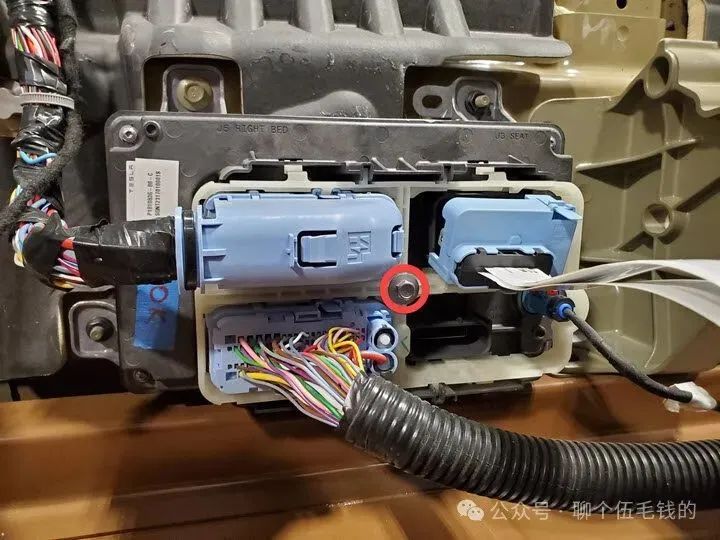

電機控制單元接口與4680 Model Y設計相同，取消插座外殼，詳見前文。

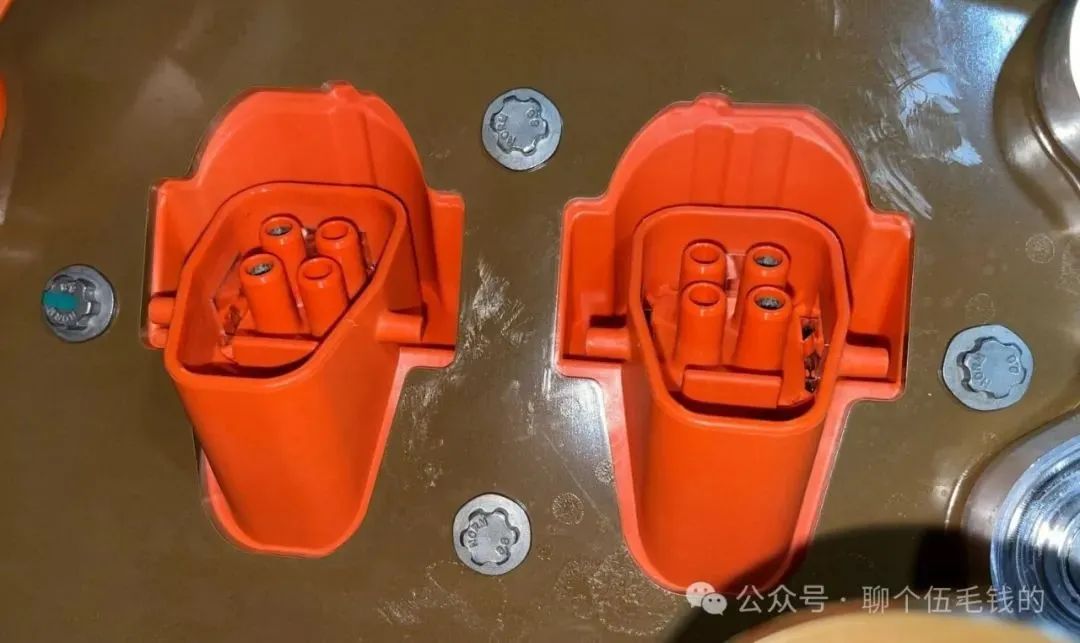

大小電流接插件與維修面板安裝面板部分均未取消涂覆層，相比其他區域表面粗糙度體現更高的要求，同時也需要良好的導電性。

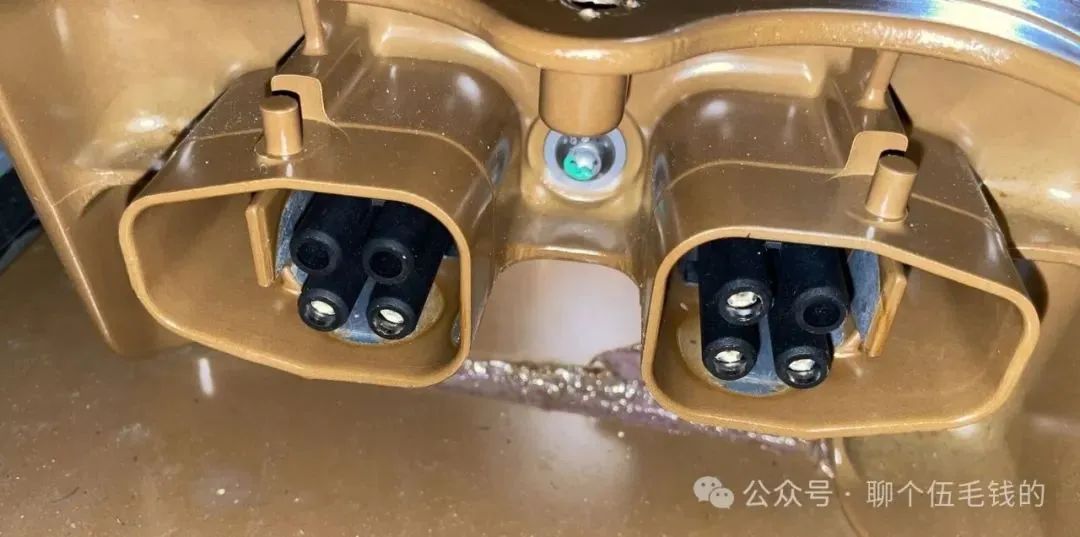

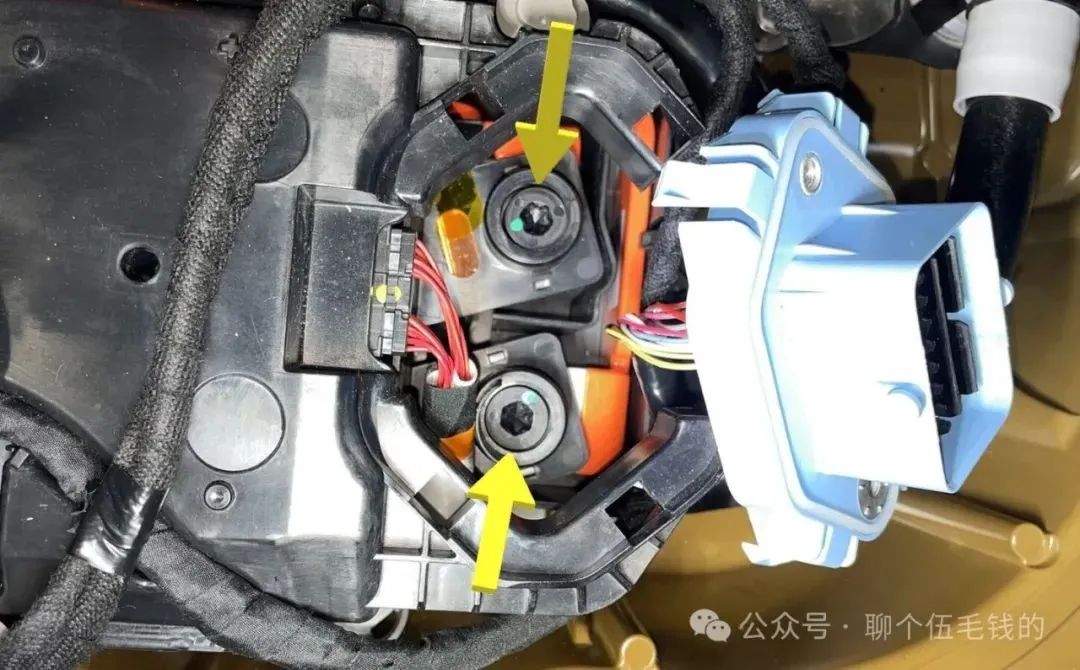

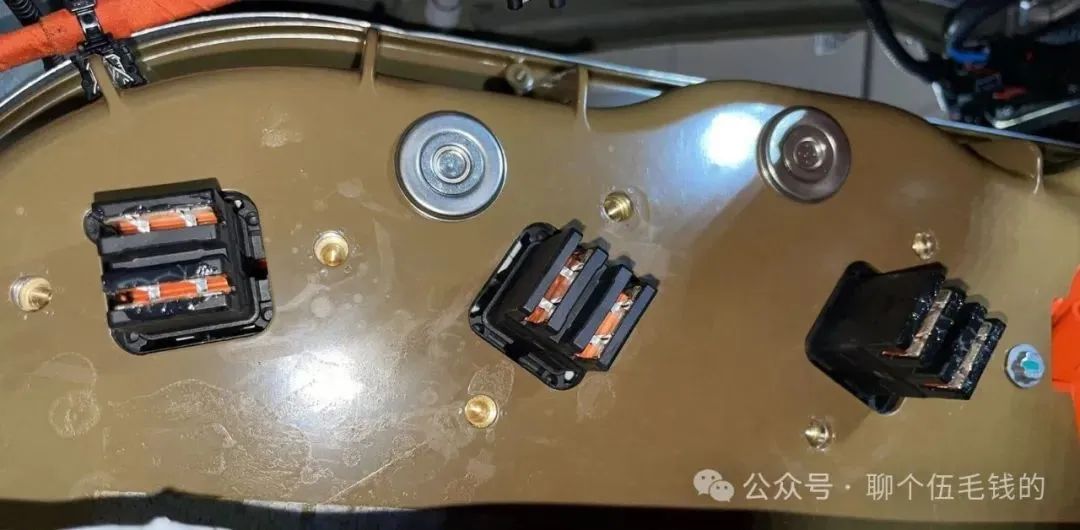

蓋板互配

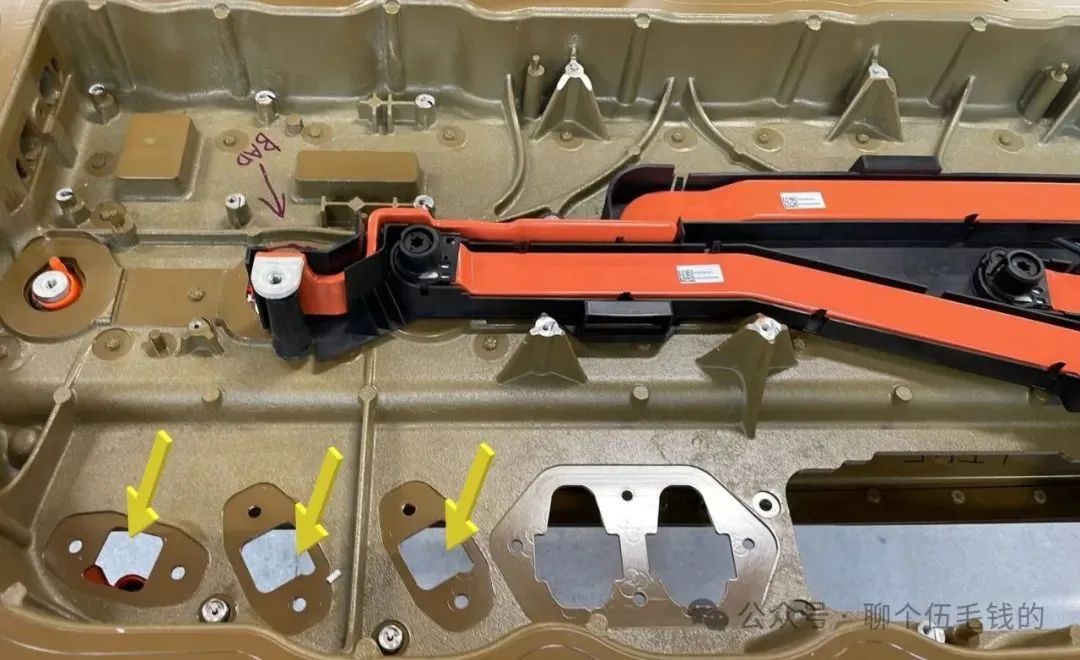

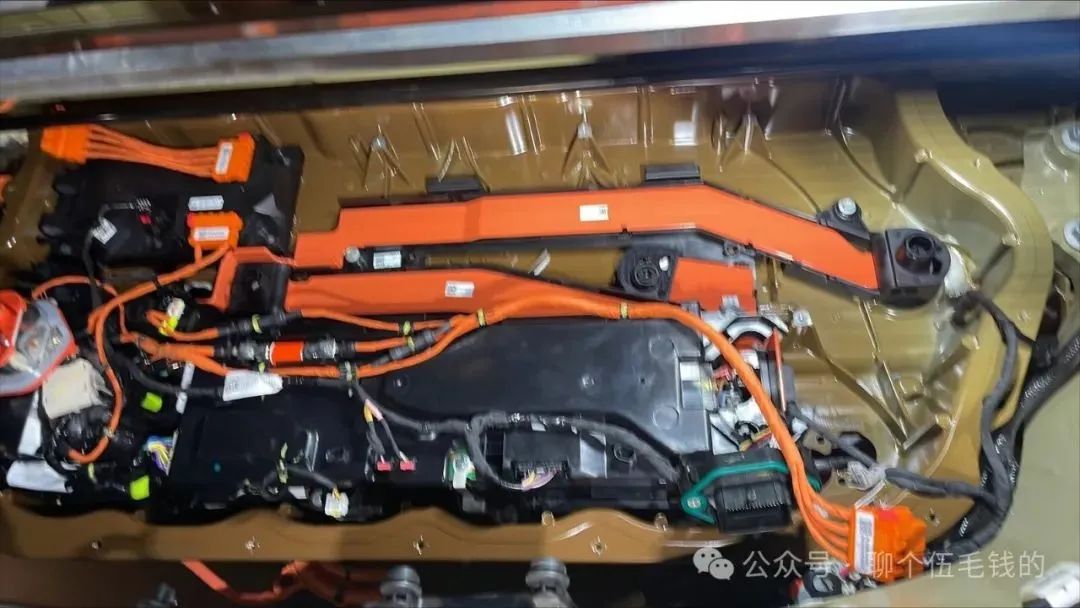

電池包內面板及母排

03?輔助與通訊

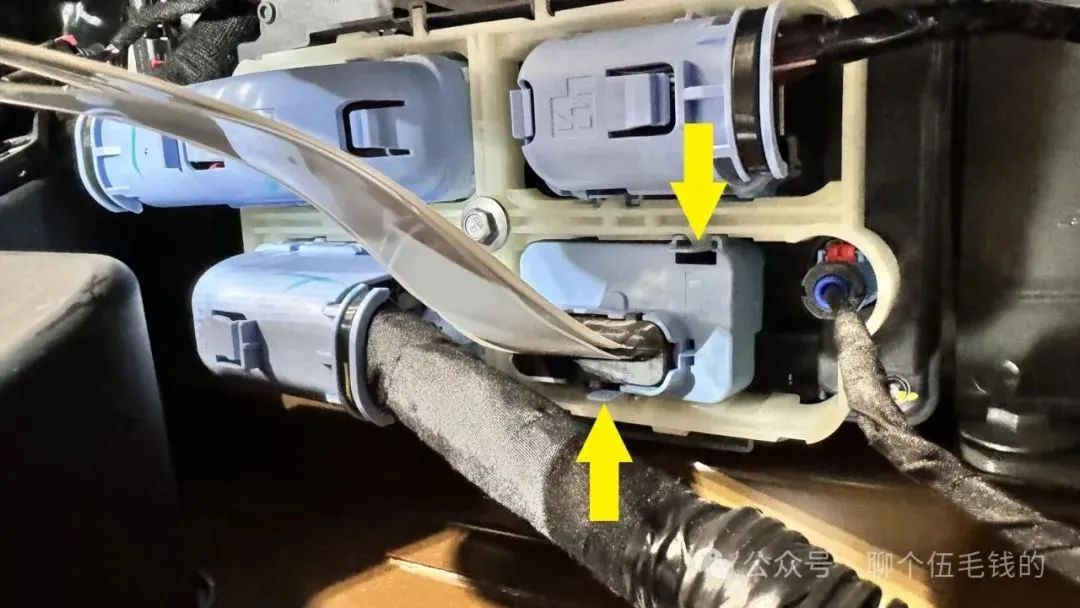

電池包中AC轉換單元輸出車內電源設備(手機充電等)及外放電功能，高于動力插件水平布置，其中AC引出未使用常見一體注塑插座或插座接線設計，而采用類似高壓插件的設計，此設計在前4680 Model Y上進一步優化，塑膠限位銅排引入PCBA的設計進一步簡化其回路設計，持續減少連接點與物料數量。
