10月3日，華為數字能源發布推文“華為全液冷超充助力打造海拔最高、充電更快的高質量318川藏超充綠廊”。文章指出這些全液冷超充終端具備如下特性：

1.最大輸出功率 600kW，最大電流 600A，號稱“一秒一公里”，在海拔最高的區域可提供最大的充電功率。

2.全液冷技術可確保設備的高可靠性：在高原區域，可耐高溫、高濕，且能防灰塵、防腐蝕，適應沿線多種復雜工況。

3.匹配“所有車型”：充電范圍覆蓋200-1000V，一次充電成功率可達99%，能夠匹配特斯拉、小鵬、理想等乘用車及貨拉拉等商用車，可做到“來車即充，即充即走”。

液冷超充技術不僅為國內新能源車用戶提供了優質的服務和體驗，也將助力新能源汽車市場的進一步擴大和推廣。本篇文章就帶大家了解液冷超充這一技術并且分析其市場現狀和未來趨勢。

一、什么是液冷超充

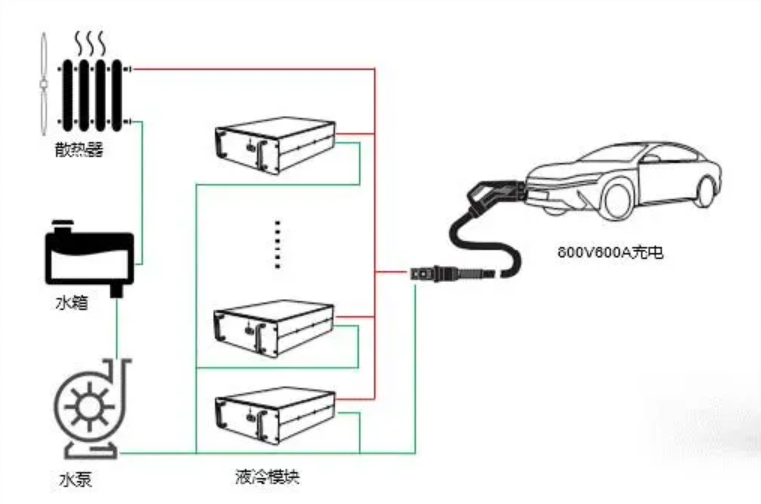

液冷超充是通過在電纜和充電槍之間設置一個專門的液體循環通道來實的。這個通道內充滿了液冷卻液，用于散熱。通過動力泵推動液冷卻液循環，可以有效地帶走充電過程中產生的熱量。系統的功率部分采用液冷散熱，與外界環境完全隔離，因此可以實現IP65的設計標準。與此同時，系統還采用高風量的風扇，使散熱噪音降低，提高了環境友好性。

二、液冷超充的技術特點及優勢

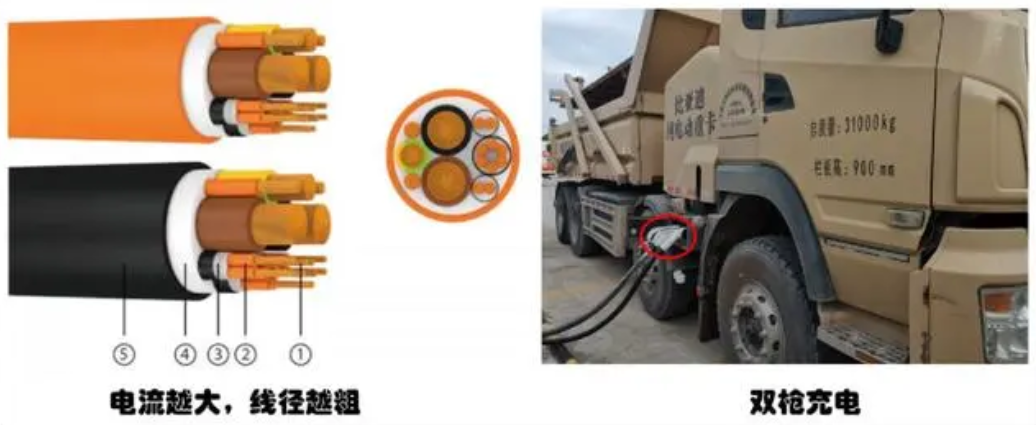

充電樁的輸出電流受到充電槍線的限制，充電槍線通常采用銅制電纜來傳導電流。然而，電纜的發熱量與電流的平方成正比，這意味著充電電流增時，電纜會更容易產生過多的熱量。為了減少電纜過熱的問題，必須增加導線的截面積，但這也會導致充電槍變得更重。例如，目前的國標250A充電槍通常采用80mm2的電纜，這使得充電槍整體重量較大，且不容易彎曲。

如果需要實現更大電流的充電，一種權宜之計是采用雙槍充電方式，但這只適用于特定場合。實際上，解決高電流充電的最終方案通常是采用液冷充電槍技術。這種技術能夠有效地冷卻充電槍內部，使其能夠承受更高的電流而不過熱。

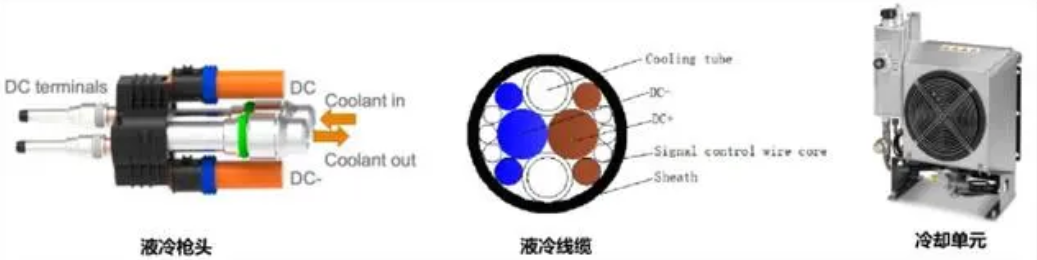

液冷充電槍內部結構包括電纜和水管。通常，500A液冷充電槍的電纜截面積只有35mm2，通過水管內的冷卻液流動來有效地帶走產生的熱量。由于電纜較細，因此液冷充電槍相較于常規充電槍要輕30%~40%。

此外，液冷充電槍還需要與冷卻單元配套使用，冷卻單元包括水箱、水泵、散熱器和風扇等組件。水泵負責驅動冷卻液在充電槍線內循環，將熱量傳遞到散熱器，然后由風扇吹散，從而實現比常規自然冷卻充電槍更大的電流承載能力。

常規充電樁和半液冷充電樁通常采用風冷散熱系統，其中空氣從一側進入樁體，帶走電氣元件和整流模塊產生的熱量，然后從另一側樁體排出。然而，這種散熱方式存在一些問題，因為進入樁體的空氣可能夾帶灰塵、鹽霧和水汽，這些物質可能會附著在內部器件表面，導致系統絕緣性能下降、散熱效率降低，從而降低了充電效率并縮短了設備壽命。

對于常規充電樁和半液冷充電樁來說，散熱和防護是兩個相互矛盾的概念。如果注重防護性能，那么散熱性能可能會受到限制，反之亦然。這使得設計這些樁體變得更加復雜，需要在保護設備的同時充分考慮熱量散發問題。

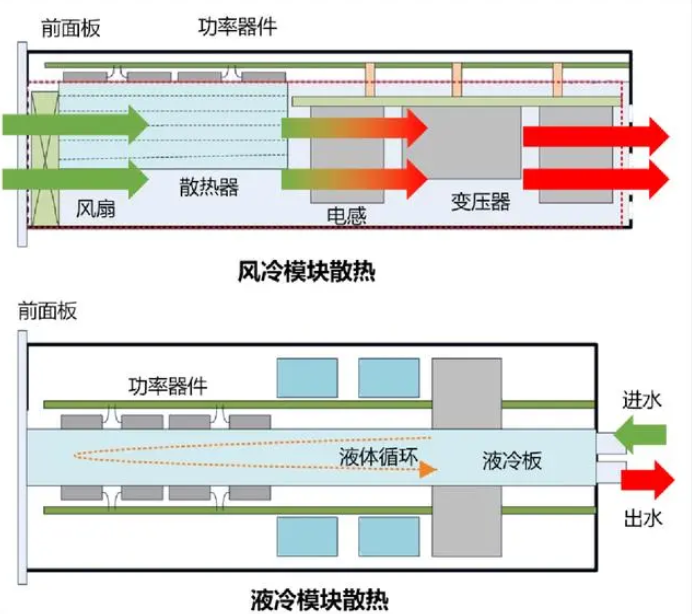

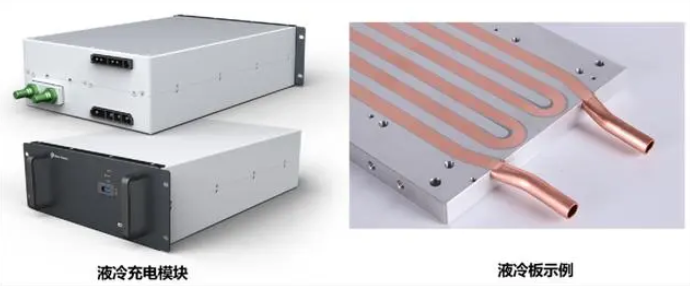

全液冷充電樁采用液冷充電模塊，這個模塊的正面和背面沒有任何風道。模塊依賴內部液冷板循環的冷卻液與外部環境進行熱交換，使得充電樁的功率部分能夠?qū)崿F(xiàn)全封閉設計。散熱器被置于樁外部，內部通過冷卻液將熱量傳送到散熱器上，然后外部空氣將散熱器表面的熱量吹散。

在這種設計下，充電樁內部的液冷充電模塊和電氣配件等與外部環境完全隔離，因此可以實現IP65級別的防護，提高了系統的可靠性。

傳統充電樁和半液冷充電樁內置了風冷充電模塊，該模塊內設多個高轉速小型風扇，運行時產生的噪音通常超過65分貝。此外，充電樁本身還裝有散熱風扇。目前，采用風冷模塊的充電樁在滿功率運行時，噪音水平通常都在70分貝以上。這在白天可能不太顯著，但在夜間則可能對周圍環境造成較大干擾。

因此，充電站點的高噪音水平是運營商面臨的最常見投訴問題。針對這個問題，運營商需要采取整改措施，但這些措施往往成本較高，而且效果有限。最終，可能只能采取限制功率運行的方式來減少噪音干擾。

全液冷充電樁采用雙循環散熱的結構，其內部液冷模塊通過水泵驅動冷卻液循環來散熱，將模塊內部產生的熱量傳遞到翅片散熱器上。在外部，采用低轉速但高風量的大型風扇或者空調系統來將散熱器上的熱量有效散走。這種低轉速大風量風扇的噪音相對較低，與高轉速小風扇相比，噪音干擾更小。

此外，全液冷超充樁還可以采用分體式散熱設計，類似于分體式空調的原理。這種設計將散熱單元放置在遠離人群的地方，甚至可以與水池或噴泉等進行熱交換，以實現更出色的散熱效果和更低的噪音水平。

在考慮充電站點充電設備的成本支出時，需要綜合考慮充電樁的全生命周期成本（TCO）。傳統采用風冷充電模塊的充電樁通常壽命不超過5年，而充電場站目前的運營租期通常為8-10年。這意味著在場站的運營周期內，至少需要更換一次充電設備。相比之下，全液冷充電樁的使用壽命至少可達10年以上，能夠覆蓋場站的整個生命周期。此外，與采用風冷模塊的充電樁需要經常開柜清除灰塵、進行維護等操作不同，全液冷充電樁只需在外置散熱器積塵后進行沖洗，維護非常簡便。

因此，全液冷充電系統的TCO要低于傳統采用風冷充電模塊的充電系統，并且隨著全液冷系統的廣泛批量應用，其性價比優勢將更為明顯。

三、液冷超充技術的缺陷

液冷方法仍然基于溫差換熱原理，熱量傳輸為顯熱方式，因此無法避免電池模組內部溫差問題，溫差導致模組不同單電池充放電過程中的過充、過放或者充放電不足，電池過充過放會導致電池安全性問題，降低電池壽命，充放電不足會降低電池能量密度，降低電池續航里程。

電池充電速度受散熱速率限制，否則會造成熱失控風險?；诶浒宓囊豪鋼Q熱功率受限于溫差大小和流量，而可控溫差與環境溫度密切相關。

電池熱失控是由于發生問題的電池在短時間內釋放大量熱，基于溫差顯熱散熱速率有限，熱量大量累積引起溫度急劇上升，使電池發熱與溫升之間產生正循環而發生爆炸、燃燒，并引起相鄰的電池發生熱失控。

液冷循環阻力較大，特別是考慮到電池模組體積限制，冷板流道一般較小，當換熱量大時，流速會較大，循環壓損大，功耗大，降低了電池的續航里程。

四、液冷超充的市場現狀和發展趨勢

根據中國充電聯盟最新數據顯示，2023年2月比2023年1月公共充電樁增加3.1萬臺，2月同比增長54.1%。截至2023年2月，聯盟內成員單位總計上報公共充電樁186.9萬臺，其中直流充電樁79.6萬臺、交流充電樁107.2萬臺。

事實上，隨著新能源汽車滲透率不斷提高，充電樁等配套設施快速發展，液冷超充這一新技術已成為業界競逐焦點。許多新能源車企、樁企也紛紛開始對超充進行技術研發與布局。

特斯拉是業界最早批量部署液冷超充樁的車企，當前已在國內部署超1500個超充站點共計10000臺超充樁。特斯拉V3款超充樁采用全液冷設計，液冷充電模塊及液冷充電槍，單槍最大250kW/600A充電，15分鐘即可增加250公里的續航里程，而即將批量部署的V4款充電樁更將充電功率增大到了單槍350kW。

隨之，保時捷Taycan在全球首次推出800V高電壓電氣架構，并支持350kW大功率快充；長城沙龍機甲龍2022全球限量版，電流可達600A，電壓可達800V，峰值充電功率是480kW；廣汽埃安AION V，峰值電壓可達1000V，電流可達600A，峰值充電功率同樣為480kW；小鵬G9，800V碳化硅電壓平臺量產車，適用于480kW超快充。

目前，國內入局液冷超充系統市場的充電樁核心企業主要有英可瑞、英飛源技術、ABB、銳速智能科技、動力源、星星充電、特來電等。

五、液冷超充未來趨勢

液冷超充領域處于起步階段，潛力大，發展前景廣闊。液冷是解決大功率充電的優異方案。大功率充電樁電源的設計和生產國內外已不存在技術問題，需要解決由大功率充電樁電源到充電槍的線纜連接。

但是，我國高功率液冷超充樁滲透率仍較低。這是因為液冷充電槍先成本占比較高，快充樁2025年將迎來千億市場空間。根據公開信息，充電樁均價約為0.4元/W，推算240kW快充樁價格約9.6萬元，根據日豐股份發布會中的液冷充電槍線價格2萬元/套，推算液冷充電槍成本約占充電樁成本21%，成為僅次于充電模塊的成本最高組件。預計隨著新能源快充車型保有量提升，2025 年我國高功率快充樁市場空間約1334 億元。

未來，液冷超充技術將持續加速滲透。大功率液冷超充技術的發展與布局，任重而道遠。這其中需要車企、電池企業、樁企等多方配合，只有這樣才能更好地助力中國電動汽車產業發展，進一步推進有序充電和V2G，助力節能減排、低碳綠色發展，加速實現“雙碳”戰略目標。
