什么是HDMI連接器？

來源：線束世界?作者：線束世界?2024-03-29 13:28

什么是HDMI連接器？

What are HDMI connectors?

01 了解HDMI連接器

HDMI連接器是一種業界廣泛采用的標準化接口，專門用于在多媒體源設備和顯示終端之間高效傳輸高清音頻和視頻信號。在過去的二十多年里，HDMI（高清多媒體接口）連接器在游戲設備、電視、計算機顯示器、汽車技術、攝像頭以及視聽接收器等各類多媒體設備之間，起到了至關重要的連接作用。HDMI連接器以其卓越的性能，支持高分辨率音頻和視頻內容的傳輸，包括高達4K的細膩畫質、高刷新率以及諸如杜比全景聲（Dolby Atmos）和DTS：X等多聲道先進音頻格式，為多媒體體驗提供了卓越的技術支撐。

HDMI連接器的研發始于2000年代初，當時由一眾電子制造商組成的聯盟致力于開發一種標準化的接口，以滿足高清多媒體信號傳輸?shù)男枨?。?jīng)過不懈努力，他們成功推出了HDMI的初始版本，并于2002年12月正式發布。這一創新性的接口設計徹底簡化了多媒體設備的連接過程，有效地將復雜的模擬連接器陣列，如VGA、復合電纜和分量電纜，整合為單一的、高效的多媒體連接解決方案，極大地提升了用戶體驗和設備的互操作性。

3.29 1.jpg

RS PRO A 型 HDMI 母頭連接器

02 設計說明

HDMI連接器采用緊湊的矩形插頭設計，插頭內含有特定數量的引腳，每個引腳對應不同的信號通道，以實現高效的信號傳輸。該接口集成了數字?jǐn)?shù)據傳輸技術，能夠確保在兼容設備之間傳輸未經壓縮的高清音頻和視頻信號，從而為用戶提供卓越的多媒體體驗。

??標準化

HDMI連接器和電纜的標準化工作由HDMI論壇負責全面監督，該論壇與各大連接器供應商和原始設備制造商緊密合作，共同確保HDMI標準的嚴格遵守、設備間的互操作性，以及新產品的開發和標準的持續更新。

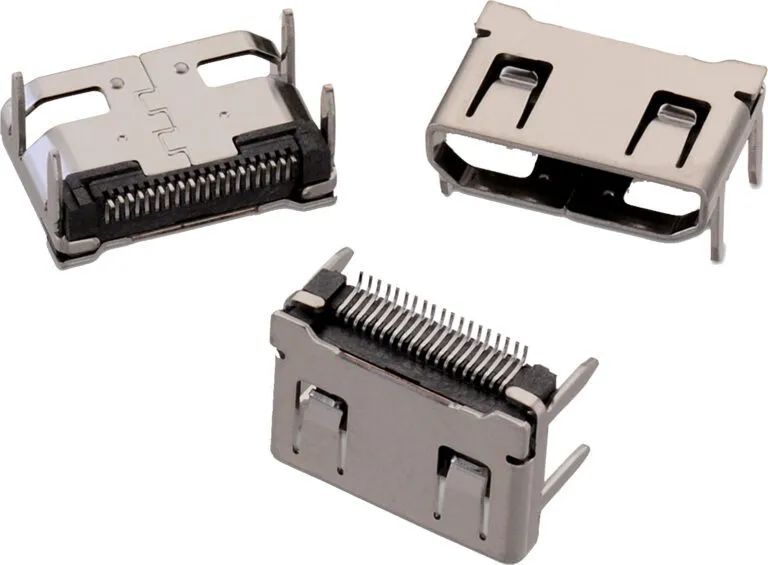

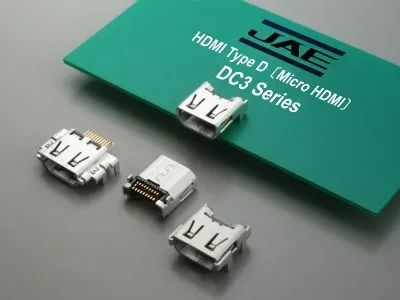

HDMI連接器擁有多種尺寸規格，以適應不同設備的需求。其中，標準A型連接器因其廣泛的應用于消費電子產品而備受青睞；C型連接器（也稱為迷你HDMI）則更為小巧，適用于某些特定場景；而D型連接器（微型HDMI）則專為智能手機、平板電腦等小型設備而設計，以實現更為便捷的連接體驗。

3.29 2.jpg

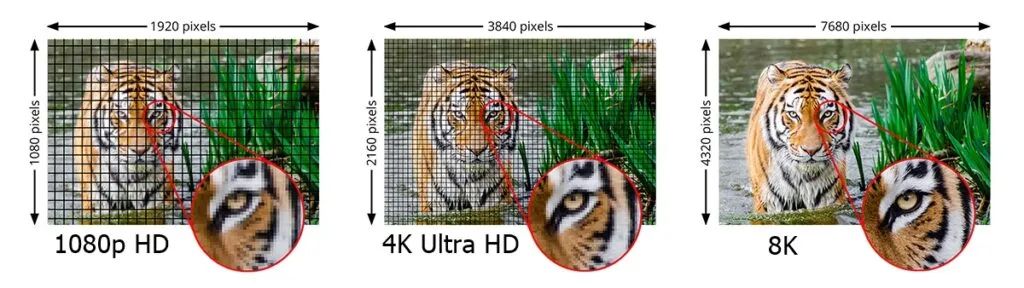

?HDMI 2.1b 支持一系列更高的視頻分辨率和刷新率

HDMI規范HDMI 2.1b支持一系列顯著提升的視頻分辨率和刷新率，包括8K60和4K120等超高清標準，以及高達10K的分辨率。此外，該規范還支持動態HDR格式，為觀眾帶來更為逼真的視覺體驗。在數據傳輸能力方面，HDMI 2.1b擁有高達48 Gb/s的帶寬，確保在傳輸高清音頻和視頻信號時能夠保持流暢且高效。

??演變與版本

HDMI連接器的演進歷程中，推出了多個版本，每個版本都帶來了增強的功能和性能。

HDMI 1.0：

HDMI 1.0于2002年問世，支持標準分辨率和高分辨率視頻，最高可達1080p。這一版本的推出標志著HDMI技術在高清視頻傳輸領域的初步應用，為后續版本的發展奠定了基礎。

HDMI 1.4：

HDMI 1.4于2009年發布，相較于HDMI 1.0，它在功能上有了顯著的提升。HDMI 1.4增加了對3D視頻的支持，使得用戶能夠享受到更加立體和逼真的視覺體驗。此外，它還引入了HDMI以太網通道（HDMI Ethernet Channel）和音頻回傳通道（Audio Return Channel，簡稱ARC），為用戶提供了更加便捷和高效的設備連接和音頻傳輸解決方案。

HDMI 2.0：

HDMI 2.0于2013年亮相，它進一步提升了帶寬，使得高清視頻傳輸更加穩定和流暢。HDMI 2.0支持更高的分辨率和刷新率，包括4K視頻以60Hz的幀率播放，為用戶帶來了更加清晰和細膩的視覺享受。

HDMI 2.1：

HDMI 2.1在2017年發布，標志著HDMI技術進入了全新的發展階段。HDMI 2.1支持8K分辨率視頻傳輸，為用戶帶來了前所未有的視覺盛宴。同時，它還支持更高的刷新率、動態HDR以及增強的游戲功能（如可變刷新率、快速幀傳輸?shù)龋?，滿足了高端用戶和游戲玩家的需求。此外，HDMI 2.1還引入了增強型音頻回傳通道（eARC），為音頻傳輸提供了更加高效和優質的解決方案。

HDMI連接器的演進歷程中，每個版本都在不斷提升性能和功能，以滿足用戶對高清視頻和音頻傳輸?shù)娜找嬖鲩L的需求。隨著技術的不斷進步，相信未來HDMI連接器還將繼續發展和完善，為用戶帶來更加卓越的多媒體體驗。

3.29 3.jpg
