電氣間隙(Electrical clearance)定義：

●電氣間隙是指兩個導電部件之間或?qū)щ姴考c設備防護界面之間通過空氣絕緣的最短距離。

●足夠的電氣間隙有助于防止由于空氣電離而引起的介電擊穿。

●電氣間隙的大小受工作電壓、過電壓類別、污染等級和絕緣材料特性的影響。

爬電距離(Creepage Distance)定義：

●爬電距離是沿著絕緣表面測得的兩個導電部件之間或?qū)щ姴考c設備防護界面之間的最短路徑。

●合理的爬電距離可以防止漏電起痕，即絕緣材料表面局部退化產生部分導電路徑的過程。

●爬電距離通常大于或等于電氣間隙，并且也受絕緣材料的CTI值影響。

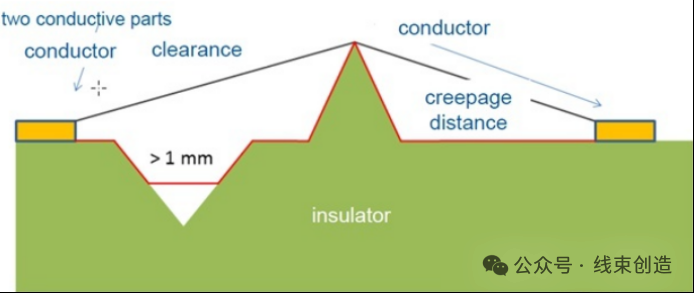

通俗點講，可以將電氣間隙理解成是一個帶翅膀的螞蟻，飛的最短距離，而爬電距離則是一個螞蟻爬的最短的距離。

在確定電氣間隙和爬電距離時主要考慮的因素：

1.絕緣類型

2.過電壓類型

3.污染等級

4.絕緣材料CTI等級

5.海拔高度

電氣間隙(Electrical clearance)的設計流程：

爬電距離(Creepage distance) 的設計流程：

●功能絕緣（Functional Insulation）：

作用：功能絕緣主要用于保證設備的正常工作，比如在電路中隔離不同的電壓或信號線。

特點：它不提供防電擊保護，但有助于降低由于絕緣失效導致的引燃或著火風險。

●基本絕緣（Basic Insulation）：

作用：基本絕緣是防電擊保護的第一道防線，它直接接觸帶電部件，提供必要的電擊防護。

特點：如果基本絕緣失效，使用者將面臨電擊風險。

●附加絕緣（Supplementary Insulation）：

作用：附加絕緣作為另一層保護，獨立于基本絕緣存在，用于減少基本絕緣失效時的電擊風險。

特點：即使基本絕緣失效，附加絕緣也能提供一定程度的保護。

●雙重絕緣（Double Insulation）：

作用：雙重絕緣結合了基本絕緣和附加絕緣，提供更高級別的電擊防護。

特點：雙重絕緣的設計旨在即使基本絕緣失效，附加絕緣也能有效防止電擊。

●加強絕緣（Reinforced Insulation）：

作用：加強絕緣是一種單一的絕緣系統，但其防電擊效果等同于雙重絕緣。

特點：加強絕緣通常用于那些不可能或不宜采用雙重絕緣的場合。

在絕緣設計中，選擇合適的絕緣類型需要考慮以下因素：

●安全標準和法規要求。

●設備的電壓等級和預期工作環境。

●產品的機械強度和耐久性。

●成本效益分析。

*絕緣類型參考IEC 60950

5.1 直接由電網供電的設備：

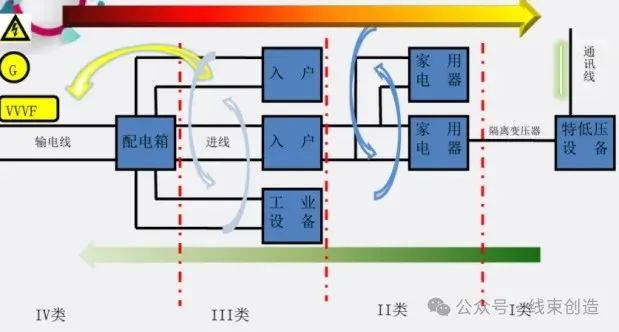

根據IEC 60664和GB/T 16935.1 直接由電網供電的系統和設備，過電壓類型分為：

? ? I類：連接至具有限制瞬時過電壓至低水平措施的電路的設備（需要有過電壓保護裝置，如筆記本電腦。

? ?II類：由固定式配電裝置配電的耗能設備。如家用電器，穩壓電源，移動式工具及其他家用和類似用途負載。如高壓連接器。

? ?III類：安裝在固定式配電裝置的設備。如固定安裝開關，斷路器，電纜，匯流條，插頭插座，充電樁，工業用的永久性安裝設備。

? ?IV類：使用在配電裝置電源端的設備。如測量?jī)x，電表，變壓器，變電站等前級過電流保護設備。

5.2 非電網供電的設備：

? ?在IEC 60950 4.3.2.3規定，非直接由低壓電網供電的系統和設備，可以參考4.2.3沖擊電壓的優選值330V,500V,800V,1500V,2500V,4000V,6000V,8000V,12000V。

污染等級是描述環境中干燥污染和水汽凝結水平的指標，它影響所需的電氣間隙和爬電距離。不同的污染等級要求不同的間隙和爬電距離，以確保在特定環境下的安全性。

? ? 根據IEC 60664 微觀環境的污染等級有以下4級：

1. 污染等級1

? ?--無污染或者僅有干燥的，非導電性的污染，該污染沒有任何影響。

? ?--一般如計算機機房，測量?jī)x。

2. 污染等級2

? ?--一般僅有非導電性污染，然而必須預期到凝露會偶然發生短暫的導電性污染。

? ?--如家用電器，高壓連接器，精密密閉車間。

3. 污染等級3

? ?--有導電性污染或者由于預期的凝露使干燥的非導電性污染變?yōu)閷?dǎo)電性污染。

? ?--普通車間的電器設備或者機床。

4. 污染等級4

? ?--造成持久的導電性污染，例如由于導電塵?；蛴昊蚱渌睗駰l件所引起的污染。

? ?--如電氣機車和機動車車廂下的設備，機車內暴露在外的設備。

? ? 在IEC 60664和GB/T 16935.1標準中規定，根據海拔的升高，需要考慮海拔系數。

? ? 隨著海拔的升高，空氣變的稀薄，氣壓變小，擊穿電壓能力降低，所以需要增大電氣間隙。高壓連接器設計一般考慮海拔4000m內。

CTI（Comparative Tracking Index，相比耐漏電起痕常數）是衡量絕緣材料在電場作用下抵抗電化學侵蝕（漏電起痕）能力的指標。這個常數對于確定電氣設備中電氣間隙和爬電距離至關重要，尤其是在設計高壓連接器和涉及絕緣材料的電子設備時。

以下是CTI的分級及其含義的簡要概述：

1. MG I (CTI≥600)：這個等級的材料具有最高的耐漏電起痕性能，適合在高污染和潮濕環境中使用。

2. MG II (400≤CTI＜600)：這個等級的材料具有較高的耐漏電起痕性能，適用于中等污染的環境。

3. MG IIIa (250≤CTI＜400)：這個等級的材料適用于一般的污染環境，是許多商業和工業應用中的常見選擇。

4. MG IIIb (175≤CTI＜250)：這個等級的材料適用于較低污染的環境，可能用于一些特定的應用場景。

5. MG IIIb (100≤CTI＜175)：這個等級的材料適用于干燥且污染程度很低的環境。

6. CTI＜100：這個等級的材料具有相對較低的耐漏電起痕性能，通常用于對污染和濕度要求非常低的應用。

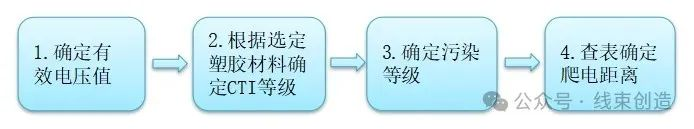

1. 確定有效電壓值

? ?工作有效電壓值目前部分為700V，并且在往1000V升級，可以選擇高一等級電壓1000V。

2. 根據選定塑膠材料確定CTI等級

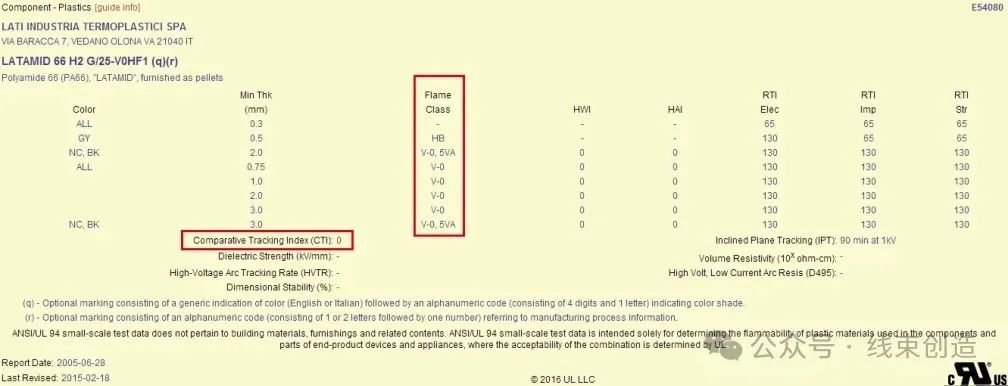

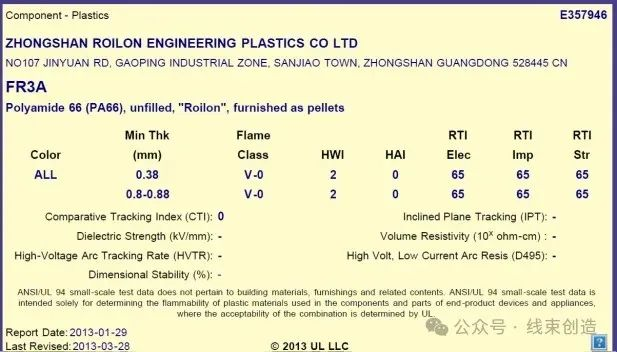

? ?根據絕緣體塑膠材料的UL-CARD確定CTI等級。

3. 確定污染等級

? ?因連接器大部分都要滿足IP67等級，可以設定污染等級為2級。

4. 確定爬電距離

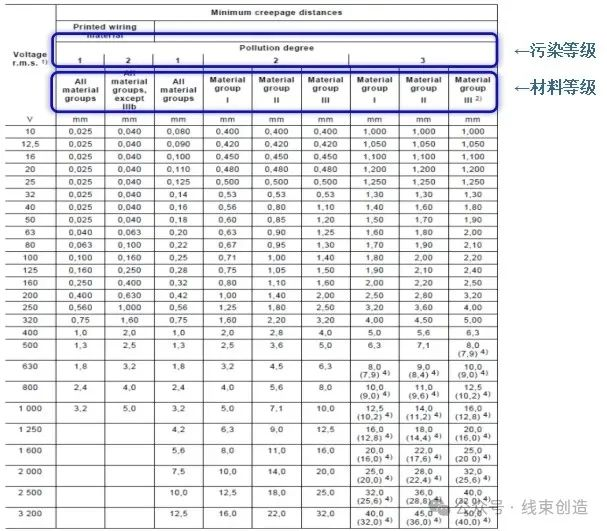

? ?查表得出：

? ?CTI等級為I級時，爬電距離要求5.0mm，

? ?CTI等級為II級時，爬電距離要求7.1mm，

? CTI等級為III級時，爬電距離要求10.0mm。

注意：

1.根據IEC 60664和GB/T 16935.1，加強絕緣的爬電距離需要滿足基本絕緣確定值的二倍。

2. 針對不同的污染等級，計算V型槽爬電距離時需要短接，短接距離如下表。

1. 確定絕緣類型

? ?連接器的塑膠絕緣部分提供端子絕緣的作用，因此可視為基本絕緣。

2. 確定沖擊耐受電壓

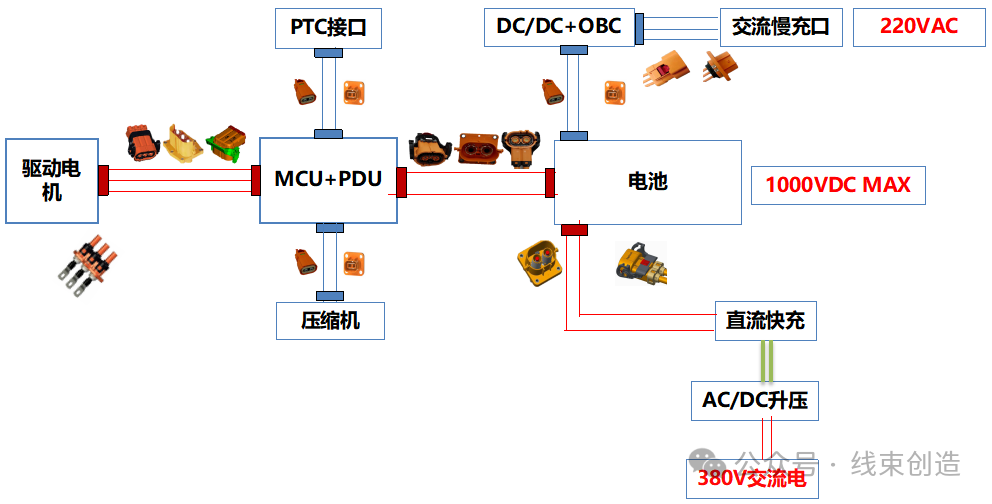

? ?2.1 高壓連接器分為電池充電端和電池供電端類型

? ?2.2 電池充電端是由充電樁轉為直流充電，因此沖擊耐受電壓選擇II類。

? ?2.3 目前電動車平臺大部分為700V,未來趨勢往1000V靠近。因此選擇高一等級電壓1000V。

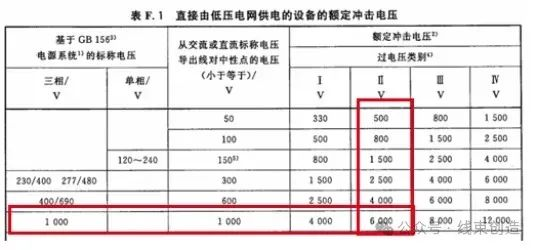

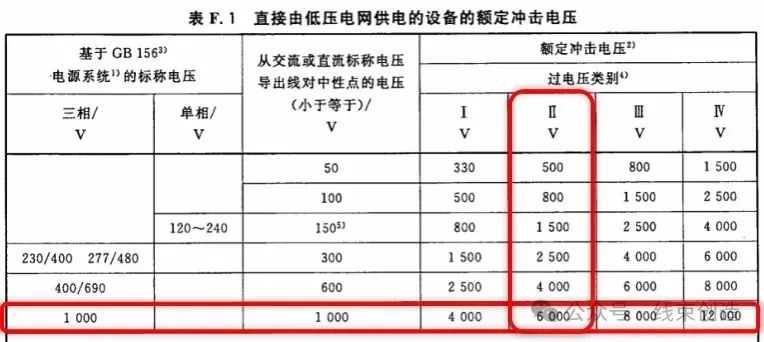

? ?2.4 依照表F.1選擇額定沖擊電壓為6000V。

? ?2.5 電池供電端是由電池供電，是非低壓電網系統，可以選擇沖擊電壓優選值6000V。

3. 確定污染等級

? ?因連接器大部分都要滿足IP67等級，可以設定污染等級為2級。

4. 確定電氣間隙

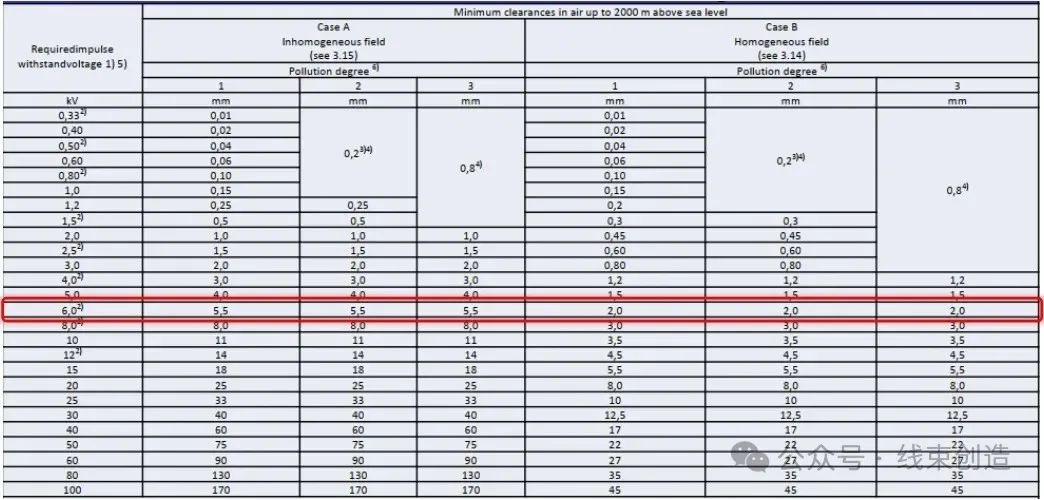

? ?查表得出電氣間隙要求值為5.5mm。

5. 海拔系數

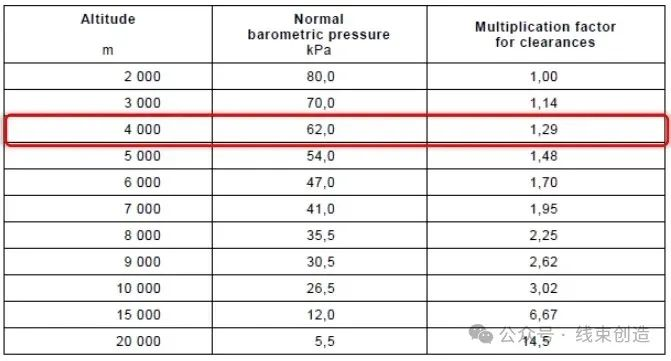

? ?因4000m海拔，海拔系數為1.29，所以電氣間隙為7.095mm。

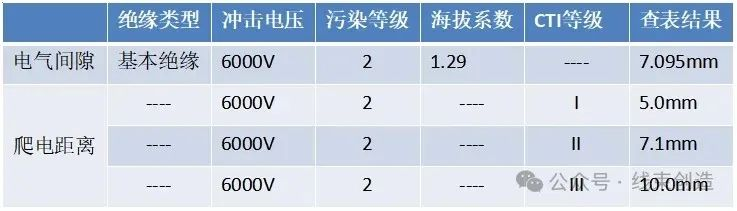

? ? ?產品實物可以采取耐壓測試，以便確認是否滿足要求，參照GBT 18384.3：

? ?1.施加以下頻率為50 Hz~60 Hz的交流電壓1分鐘。

? ---如果采取基本絕緣和功能絕緣，施加（2U+1000）V rms的交流電壓。

? ---如果采取雙重絕緣和加強絕緣，施加（2U+3250）V rms的交流電壓。

? ?2.改為等效直流試驗電壓，電壓參數為交流電壓的1.41倍。

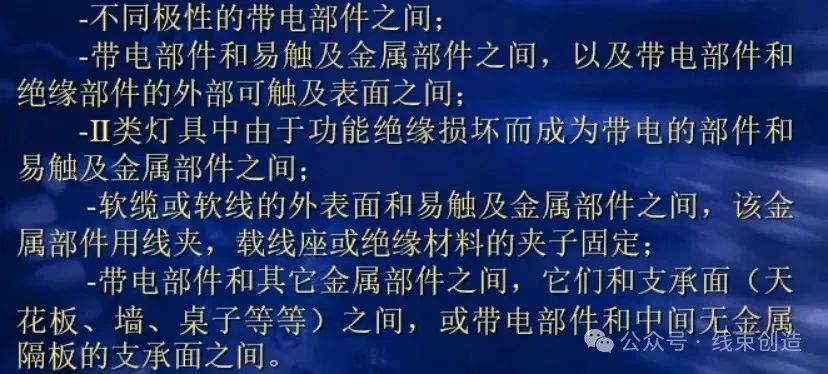

測試部位如下：?
