線束從零開始

來源：?作者：線束世界-Jimmy?2021-04-29 15:52

汽車線束是汽車電路的網絡主體，沒有線束也就不存在汽車電路。

在目前，不管是高級豪華汽車還是經濟型普通汽車，線束編成的形式基本上是一樣的，都是由電線、聯插件和包裹膠帶組成。汽車電線又稱低壓電線，它與普通家用電線是不一樣的。普通家用電線是銅質單蕊電線，有一定硬度。而汽車電線都是銅質多蕊軟線，有些軟線細如毛發，幾條乃至幾十條軟銅線包裹在塑料絕緣管（聚氯乙烯）內，柔軟而不容易折斷。

在排列線束前要事先繪制線束圖，線束圖與電路原理圖是不一樣的。電路原理圖是表述各個電氣部分之間關系的圖像，它不反映電氣件彼此之間怎樣連接，不受各個電氣元件的尺寸形狀和它們之間距離的影響。

線束廠的技術員根據線束圖做成線束排線板后，工人就按照排線板的規定來截線排線了。整車主線束一般分成發動機（點火、電噴、發電、起動）、儀表、照明、空調、輔助電器等部分，有主線束及分支線束。一條整車主線束有多條分支線束，就好象樹桿與樹支一樣。整車主線束往往以儀表板為核心部分，前后延伸。由于長度關系或裝配方便等原因，一些汽車的線束分成車頭線束（包括儀表、發動機、前燈光總成、空調、蓄電池）、車尾線束（尾燈總成、牌照燈、行李箱燈）、篷頂線束（車門、頂燈、音響喇叭）等。線束上各端頭都會打上標志數字和字母，以標明導線的連接對象，操作者看到標志能正確連接到對應的電線和電氣裝置上，這在修理或更換線束時特別有用。

同時，電線的顏色分為單色線和雙色線，顏色的用途也有規定，一般是車廠自訂的標準。我國行業標準只是規定主色，例如規定單黑色專用于搭鐵線，紅單色用于電源線，不可混淆。線束用機織線或塑料粘帶包裹，出于安全、加工和維修方便，機織線包裹已經淘汰，現在是用粘性塑料膠帶包裹。線束與線束之間、線束與電氣件之間的連接，采用連接器。連接器用塑料制成，分有插頭和插座。線束與線束之間用聯插件相接，線束與電氣件之間的連接用聯插件或線耳。隨著汽車功能的增加，電子控制技術的普遍應用，電氣件越來越多，電線也會越來越多，線束也就變得越粗越重。

隨著人們對汽車的安全性、舒適性和經濟性的要求越來越高，汽車上的電器配置、功能越來越多，所以連接各個電器件的線束也越來越復雜，成為當代汽車故障的多發環節，也因此在汽車設計和生產制造中受到越來越多的關注。下面簡要闡述一下汽車線束設計流程。

1?原理圖設計與計算

1.1?根據《電氣設計任務書》要求的電氣配置和技術要求繪制電氣原理圖。

1.2?根據各用電器功率確定保險容量及線徑大小，同時對每個電氣子系統進行載荷分汽車線束是汽車電路的網絡主體，沒有線束也就不存在汽車電路。在目前，不管是高級豪華汽車還是經濟型普通汽車，線束編成的形式基本上是一樣的，都是由電線、聯插件和包裹膠帶組成。汽車電線又稱低壓電線，它與普通家用電線是不一樣的。普通家用電線是銅質單蕊電線，有一定硬度。而汽車電線都是銅質多蕊軟線，有些軟線細如毛發，幾條乃至幾十條軟銅線包裹在塑料絕緣管（聚氯乙烯）內，柔軟而不容易折斷。汽車線束內的電線常用規格有標稱截面積0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0?等平方毫米的電線，它們各自都有允許負載電流值，配用于不同功率用電設備的導線。以整車線束為例，0.5?規格線適用于儀表燈、指示燈、門燈、頂燈等；0.75?規格線適用于牌照燈，前后小燈、制動燈等；1.0?規格線適用于轉向燈、霧燈等；1.5?規格線適用于前大燈、喇叭等；主電源線例如發電機電樞線、搭鐵線等要求2.5?至4?平方毫米電線。這只是指一般汽車而言，關鍵要看負載的最大電流值，例如蓄電池的搭鐵線、正極電源線則是專門的汽車電線單獨使用，它們的線徑都比較大，起碼有十幾平方毫米以上，這些“巨無霸”電線就不會編入主線束內。在排列線束前要事先繪制線束圖，線束圖與電路原理圖是不一樣的。電路原理圖是表述各個電氣部分之間關系的圖像，它不反映電氣件彼此之間怎樣連接，不受各個電氣元件的尺寸形狀和它們之間距離的影響。而線束圖則必須要顧及各個電氣元件的尺寸形狀和它們之間的距離，也要反映出電氣件彼此之間是如何連接的。線束廠的技術員根據線束圖做成線束排線板后，工人就按照排線板的規定來截線排線了。整車主線束一般分成發動機（點火、電噴、發電、起動）、儀表、照明、空調、輔助電器等部分，有主線束及分支線束。一條整車主線束有多條分支線束，就好象樹桿與樹支一樣。整車主線束往往以儀表板為核心部分，前后延伸。由于長度關系或裝配方便等原因，一些汽車的線束分成車頭線束（包括儀表、發動機、前燈光總成，確定總保險的容量。

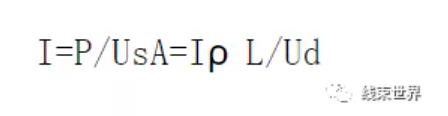

1.3?計算導線線徑：依據公式

式中：I———電流，A；P———電器件功率，W；U———電壓，V；A———線徑，mm2；ρ———銅電阻率（約為0.0185Ωmm2/m）；L＝導線長度，m；Ud———允許最大的電壓降損失。

同時也要考慮下列情況：

a.導線過長可適當將線徑放大；

b.導線經多個插接件轉接后連接到用電器的情況，考慮端子電壓降較大，可適當將線徑放大。

1.4?不同形式的導線具有不同的允許電流和線路電壓降。

?2?繪制三維布線圖
2.1?根據各個電器件的位置不同，確定三維布線的形式，目前國際上通用的布線形式一般為E?型和H?型；

2.2?模擬仿真不同區域的線束直徑；

2.3?考慮線束過孔的密封與保護。

2.4?線束的固定孔位與固定形式確定。

2.5?理論上講，一根線束連接所有的電器件是最合理的，但實際裝車時是根本做不到的，所以線束要合理分塊，在方便裝配的情況下，盡量采用系統化設計。

2.6?搭鐵點設計在線束設計中是很重要的，否則會造成信號干擾，影響某些電器的功能實現；根據車型不同設計成多個接地點，搭鐵的設計應滿足以下幾點：
?a.弱信號傳感器的應單獨且就近搭鐵，保證信號正常傳輸；
?b.各ECU?應單獨搭鐵，防止被干擾；
?c.蓄電池負極搭鐵和發動機、變速箱搭鐵要慎重考慮。

?3?設計二維線束圖
3.1?配電盒（保險和繼電器）是整車電氣的核心，起到：分配負荷、集中供電、節省空間、簡化線束、降低成本和方便檢修的作用。一般根據需要可設計成2?到3?個。一些新開發車型的配電盒已兼有電子控制的功能；并且無觸點、無保險絲的中央控制盒也將越來越有市場。

3.2?導線顏色的選用依據《汽車用低壓電線的顏色》執行。

3.3?插接件的選用
?a.依據導線線徑和通過電流大小選用插接件；
?b.發動機艙選用密封插接件；
?c.優先選用雙彈簧式壓緊結構的插接件，減小接觸電阻。

3.4?線束包扎方式
?a.駕駛室內一般用膠帶間隔纏繞；
?b.儀表板內一般采用膠帶緊密纏繞；
?c.地板上或離發動機較遠的部位、一般采用阻燃波紋管包扎；
?e.車門內部、行李箱門內部一般采用粘帶或工業塑料布的包扎形式；
?f.離發動機較近的區域有些采用穿隔熱的玻璃絲套管或線束纏扎玻璃絲帶。
?除了以上之外，還應注意：防盜ECU?與讀寫線圈之間的距離，防止信號傳輸衰減；各個傳輸信號的電器件如“氧傳感器”、“爆震傳感器”、“讀寫線圈”等應選用LE-SE?信號線或屏蔽線等線種。
