面向AI數據中心的全新連接解決方案

來源：線束世界?作者：線束世界?2024-08-23 09:06

先進的連接解決方案正在涌現，以支持新的 AI 數據中心架構。高速板對板連接器、下一代電纜、背板和運行速度高達 224 Gb/s-PAM4 的近 ASIC 連接器到電纜解決方案將加速計算的未來。


人工智能（AI）和機器學習（ML）應用程序?qū)?fù)雜的計算能力、巨大的存儲容量和無縫連接提出了前所未有的需求。電子元件之間的高速、高效通信使AI數據中心能夠計算龐大的數據集，并以文本、視頻、音頻、圖形等形式生成實時響應。

為了跟上不斷提高的性能要求，AI數據中心架構師必須擴展其系統結構，以支持使用PAM4調制的 224 Gb/s數據傳輸速率。該方案給領先的互連帶來了負擔，為路由、空間效率和電源管理提供了新的策略。


先進的連接解決方案，包括高速板對板連接器、下一代電纜、背板和運行速度高達 224 Gb/s-PAM4 的近 ASIC 連接器到電纜解決方案，對于新的數據中心設計至關重要

新的架構創新必須克服令人生畏的性能障礙。雖然 112 Gb/s-PAM4 信令技術被認為是一項重大技術突破，但實現 224 Gb/s 需要的不僅僅是“帶寬翻倍”。專為 224 Gb/s 的數據傳輸速率而設計的系統帶來了重大的物理挑戰，從需要保持信號完整性和遏制電磁干擾（EMI）降低到更強大的熱管理策略。

同樣成問題的是，在不斷提高性能的同時，在不斷縮小的空間中擠壓更多的容量和連接性。因此，問題不是簡單地升級底層計算和連接能力以支持 224 Gb/s 速率，而是如何最好地重新設計具有 224G 技術創新的 AI 數據中心。這需要在整個生態系統中將行業合作和共同開發提升到新的水平，以確保組件、硬件、架構、連接性、機械完整性和信號完整性之間的互操作性，以解決電通道的物理問題并設計出卓越的機械解決方案。

設計或重新設計 224 Gb/s 解決方案需要所有組件之間的無縫電氣連接，以防止出現性能瓶頸。共同開發的思維方式對于創建一種透明的方法至關重要，該方法用于識別和解決信號完整性和其他性能陷阱。

高速板對板連接

通過實現 GPU、加速器和其他組件之間的快速數據交換，高速板對板連接器可顯著提高AI數據中心的效率。這些連接器在處理器、內存模塊和其他關鍵組件之間提供不間斷的通信，并且必須具有足夠的彈性以承受環境壓力，例如振動、溫度波動、沖擊和物理處理。

支持高數據傳輸速率的能力有助于實現復雜計算和數據處理任務所需的性能水平。此外，連接器的高數據傳輸速率在訓練和推理任務中特別有益，在這些任務中，及時處理數據對于人工智能算法的性能至關重要。

高速板對板連接器的設計必須以信號完整性為重點，以便準確且無失真地傳輸數據。在數據準確性不容置疑的應用中，可靠性至關重要，例如涉及醫療設備和航空航天系統的應用中。

這些連接器支持不同的堆疊高度，為工程師提供了更大的設計自由度，以滿足特定的AI應用要求，尤其是在空間非常寶貴的情況下。例如，混合和匹配 2.5mm和 5.5mm連接器使工程師能夠微調連接器堆疊高度以獲得最佳性能。密集的連接器配置可節省印刷電路板（PCB）上的寶貴空間。

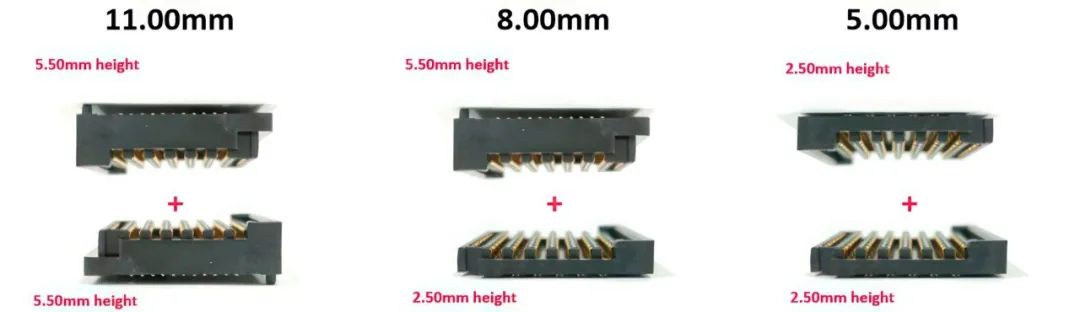

Molex的Mirror Mezz增強型高速夾層板對板連接器。提高阻抗容限，減少串?dāng)_，保持行業領先的密度，并支持 224Gb/s-PAM4。這些可互換的雌雄同體連接器交叉配接，形成5mm、8mm和 11mm的超低和中等堆疊高度。兩個連接器可以組合在一起，在相同的基底面內創建三種不同的配置，而傳統的連接器設計需要六個連接器。為了確保在更高速度下的可靠性能，Molex 通過交錯引腳放置優化了端子結構，并將制造工藝升級為嵌件成型，以實現更高性能所需的精確放置和公差

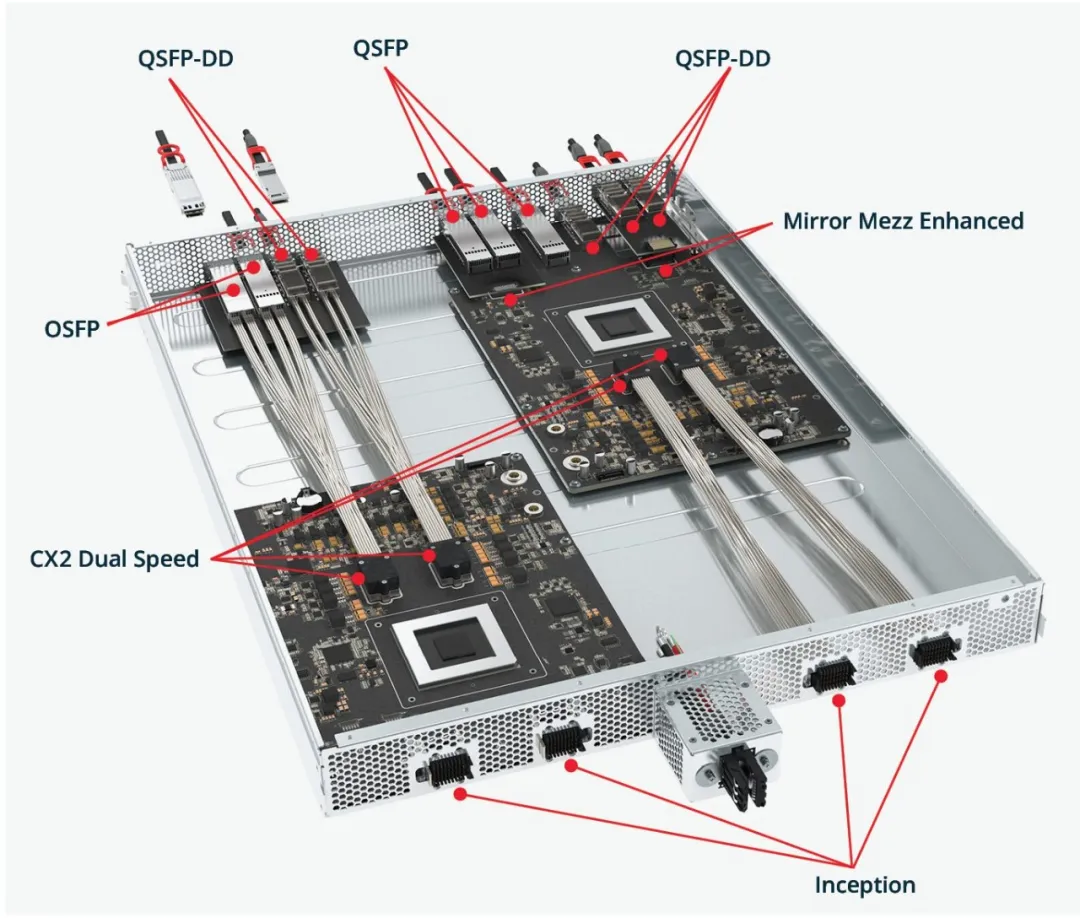

Mirror Mezz Enhanced加入了Molex的端到端創新 224G 解決方案系列，以及Inception無性別背板系統、CX2雙速近ASIC連接器到電纜系統、OSFP 1600 I/O解決方案以及QSFP 800和QSFP-DD 1600 I/O 解決方案。

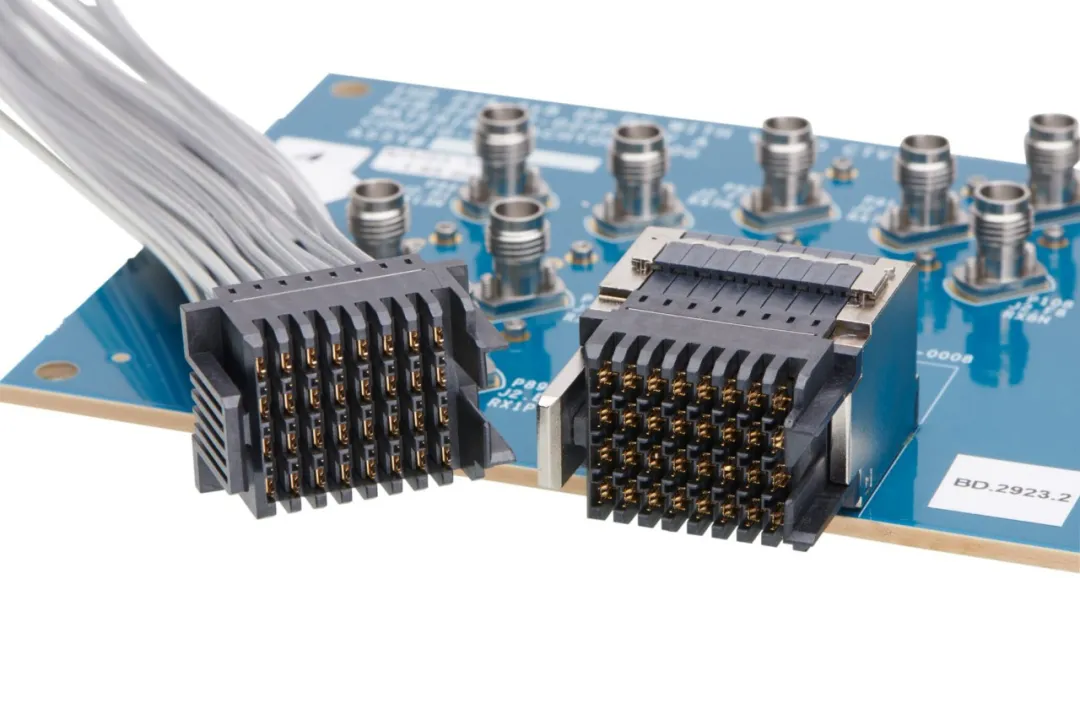

Inception?從電纜優先的角度設計，通過支持可變間距密度、最佳信號完整性以及與多種系統架構的輕松集成，提供了更大的應用靈活性

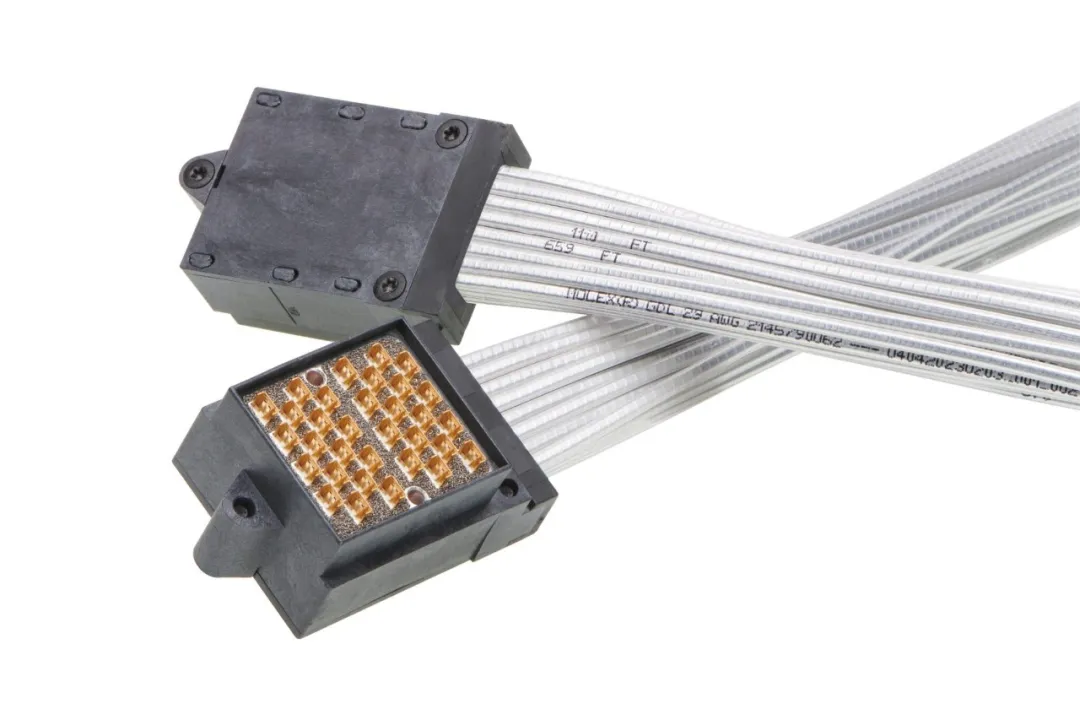

CX2 Dual Speed是Molex的 224 Gb/s-PAM4近ASIC連接器到電纜系統，可在配接后提供螺釘接合、集成的應力消除功能、可靠的機械擦拭和完全受保護的“防拇指”配接接口，以提高長期可靠性

OSFP 1600解決方案完善了產品組合，包括 SMT 連接器和殼體、BiPass，以及直連電纜（DAC）和有源電纜（AEC）解決方案，專為每通道 224 Gb/s PAM或每個連接器1.6T的總速度而構建。此外，QSFP 800 和 QSFP-DD 1600解決方案為 SMT 連接器和殼體、BiPass 以及DAC和AEC 解決方案提供升級功能，可實現每通道224 Gb/s-PAM 或每個連接器1.5T的總速度。

總之，該系列高速連接器可實現數據傳輸容量，使客戶能夠滿足數據密集型應用的需求，從而促進組件之間順暢快速的通信。其結果是實現了盒到盒的擴展能力，使數據中心架構師能夠通過雙連接器電纜背板、三連接器和四連接器系統互連多個機箱，每個部分都針對速度和機械堅固性進行了優化。

高速連接器的發展將帶來未來的創新，重點是進一步小型化、提高數據傳輸速率和提高電源效率。對于依賴高性能計算和人工智能數據中心的行業來說，跟上這些趨勢的步伐至關重要。
