更智能、更安全、更便宜：以太網如何實現未來汽車

來源：線束世界?作者：線束世界?2024-09-03 09:18

將以太網作為整個汽車行業的通用標準實施，可以通過減少電子控制單元（ECU）和相關布線的數量來優化車輛性能，從而打造更智能、更便宜、更安全的未來汽車。

新車購買者經常說：“感覺就像我在駕駛一艘宇宙飛船。而且，在某些方面，這種感覺是有道理的——在引擎蓋下，現代車輛（如宇宙飛船）的運行方式類似于超級計算機。因此，OEM感到壓力越來越大，他們需要同時提高車輛快速處理不斷增長的數據的能力，同時縮小車輛網絡架構。

隨著車輛不斷發展并提供從更身臨其境的娛樂功能到更安全、更精確的自動駕駛的一切，這個問題將惡化。然而，一種起源于1970年代的解決方案有可能實現汽車的下一次發展：以太網。

實現車載以太網

羅伯特·梅特卡夫（Robert Metcalfe）和他在施樂帕洛阿爾托研究中心（Xerox Palo Alto Research Center）的同事在1970年代發明了以太網，用梅特卡夫的話說，解決了連接一棟裝滿個人計算機的建筑物的問題，而無需創建集中的“老鼠窩”電線。簡單地說，以太網就是Robert和他的團隊最終創建的單電纜解決方案。

在汽車容量中，以太網的作用大致相同：當與足夠先進的芯片組結合使用時，它大大降低了典型車輛網絡系統的復雜性。在汽車領域，這相當于域車輛架構（圖1）與基于以太網的集中式車輛架構（圖 2）。然而，汽車以太網可以承受比典型數據中心面臨的更困難的條件 — 汽車以太網可以在不同氣候和不同韌性地形的環境中運行。

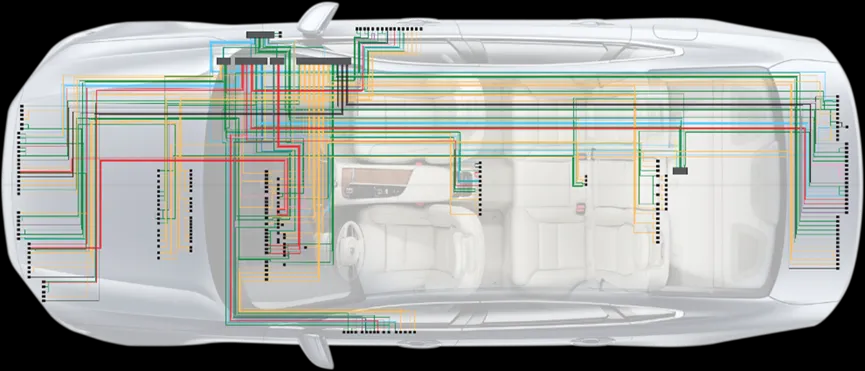

圖1.當前一代中端汽車模型的域架構圖

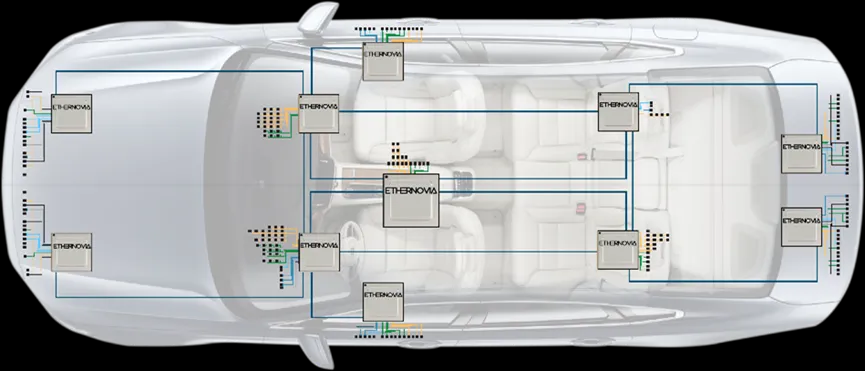

圖2.汽車制造商即將推出的集中式架構圖示例，該架構圖采用了Ethernovia基于以太網的芯片解決方案

如今的車輛架構正在從以域?yàn)橹行牡目刂破靼l(fā)展而來，因此，車輛網絡容量必須能夠處理高級駕駛員輔助系統（ADAS）、自動駕駛（AD）和無線交付（OTA）等高級應用所需的更高數據速率。具有挑戰性的是，未來的車輛必須滿足這些需求，同時提供更高的可靠性和安全性。

Ethernovia基于以太網的架構旨在通過集成面向未來軟件定義汽車的高級網絡功能來實現無縫、整體和簡化的硬件和軟件系統，從而滿足這一需求。

那么，為什么現在轉向以太網呢？

以太網實際上在十年前就開始出現在主流汽車實施中。早在2008年，寶馬就率先在消費類汽車中引入以太網;從那時起，超過90%的汽車制造商已將以太網集成到他們的車輛中。

然后，幾個功能為以太網在汽車中的廣泛采用鋪平了道路。以太網“T1”收發器旨在滿足汽車市場嚴格的 OEM EMI/RFI 要求，并通過在單對上運行（而不是用于企業以太網的四對）來減少75%的銅纜。這種減少對線束的重量和成本產生了重大影響。此外，以太網的開放標準環境意味著有多家供應商為某些傳統汽車技術創建解決方案，而不是單一供應商解決方案，從而推動創新并提供第二來源選項，這對汽車OEM來說至關重要。

最后，增強網絡協議采用了傳統的“盡力而為”以太網，并提供了有時限、有保證的車載數據傳輸。

在過去十年中，隨著可用功能和速度的持續發展勢頭，我們已經看到以太網從診斷和信息娛樂的部署轉變?yōu)檐?chē)輛所有領域的部署。

實現更智能的汽車

如圖1所示，當今汽車中存在許多不同的網絡來連接車輛中的ECU。隨著使汽車變得更加智能的新功能的出現，汽車中的帶寬量不斷增加以支持這些應用程序。OEM需要越來越多的計算資源來處理這些數據，同時通過整合ECU來簡化車輛。

結果如何？對高帶寬、低延遲和安全網絡技術的巨大需求，以便在車輛中高效移動數據。

2022 年，福布斯征集了技術專家對他們期望在未來汽車中看到的功能的預測。預測范圍很廣：當然是自主;汽車作為具有5G連接功能齊全的辦公空間;先進的人工智能和機器學習功能;增強隱私和網絡安全;增強現實導航;和更多。

然而，考慮到處理需求的需求增加，具有這些功能的未來車輛永遠無法建立在大多數汽車制造商目前擁有的網絡基礎設施之上。然而，以基于以太網的車載端到端網絡解決方案為支柱，汽車工程師和設計師將能夠?qū)崿F(xiàn)技術行業和汽車傳播者今天預測的智能“未來汽車”。

實現更安全的車輛

智能汽車的一個子集是ADAS和AU，它們?cè)谶^(guò)去十年中取得了長足的發展。這兩者存在于六個復雜程度上：

·0級：手動駕駛

·1級：駕駛員輔助

·2級：部分自動化（“雙腳離開”）

·3級：有條件的自動化（“無需干預”）

·4級：高度自動化（“移開視線”）

·5級：完全自動化（“心不在焉”）

今天的大多數汽車實際上都存在于零級——完全手動——而較新的車輛則實施1級和2級。超過這些級別需要指數級的帶寬，如圖3所示。

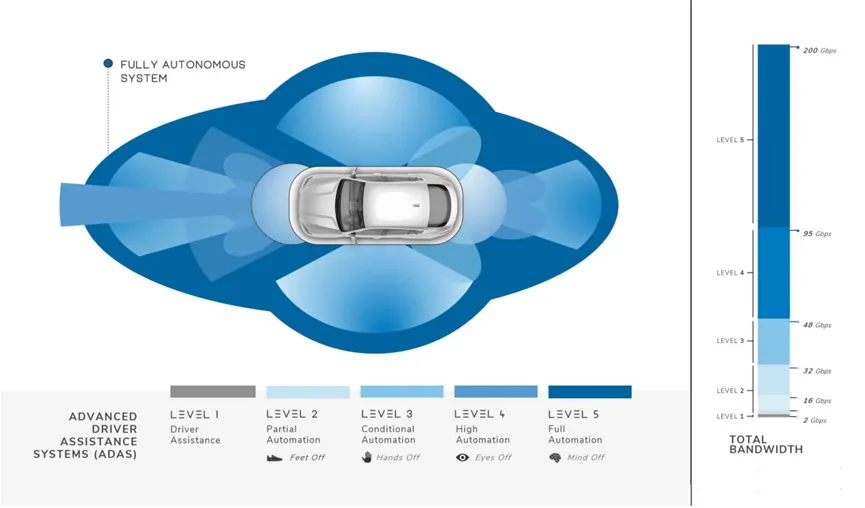

圖3.ADAS系統的五個級別和相應的總帶寬要求

然而，這種進步對于最終提高道路安全性是必要的。美國交通部國家公路交通安全管理局 2017 年的一份報告發現，人為錯誤是94%的致命車禍的“主要因素”。Automotive Management 2018 年的一份報告指出：

ADAS的日益普及，例如自動緊急制動、盲點監控和車道輔助，將導致到2030年歐洲四個主要市場（法國、德國、意大利和英國）的事故數量減少 15%。

足夠先進的ADAS和AU技術始于功能強大的車輛網絡，而這始于以太網和基于硅的解決方案。

實現更便宜的車輛

展望未來，OEM正在努力進一步整合ECU和功能。以太網將流量聚合到單個主干網中，從而減少了對復雜線束、相關連接器和無數所需的傳統收發器的需求。這種聚合為OEM節省了大量成本，并使用“T1”單對汽車收發器實現了安全性、簡單性的額外好處，而且非常重要的是，它減輕了重量。

對于消費者來說，更輕的車輛等同于更高的燃油經濟性。根據美國能源部的說法，“車輛重量減輕 10%可以帶來6%-8%的燃油經濟性提高。能源部還強調了減輕重量對于實現續航里程更長的電動汽車的重要性：

雖然任何車輛都可以使用輕質材料，但它們對于混合動力、插電式混合動力和電動汽車尤為重要。在這些車輛中使用輕質材料可以抵消電池和電動機等動力系統的重量，從而提高效率并增加其全電動續航里程?；蛘撸褂幂p質材料可能會導致需要更小、更低成本的電池，同時保持插電式汽車的全電動續航里程不變。

世界經濟論壇援引EY 2022年的一項研究，指出全球約有三分之一的司機對駕駛這些車輛長途駕駛表示擔憂，里程焦慮是阻礙更廣泛購買電動汽車的主要問題之一。

因此，通過減輕車輛的重量，OEM可以降低制造成本，消費者可以延長燃油續航里程，而地球也可以從無碳汽車的廣泛采用中受益。

展望未來

市場相信汽車進一步復雜化的一個主要證明是未來十年的細分市場增長預測。Future Market Insights 估計，到2033年，全球汽車連接市場將從目前的334.2億美元增長到1902.9億美元。

今天的消費者已經看到了車輛創新的前景，以及他們對更智能、更安全、更便宜的駕駛選擇的承諾。這個未來將實現，但前提是網絡能夠處理不斷增長的需求。以太網是滿足該需求的最佳解決方案。
