電連接器制造的基礎知識

來源：線束世界?作者：線束世界?2024-09-06 09:20

了解連接器的制造方式可以幫助設計師和工程師為他們的產品設計做出正確的選擇。


電連接器在電子設備在各種應用中執行復雜功能的能力中發揮著巨大作用。連接器不斷適應技術進步，滿足新標準，承受惡劣條件，并支持易用性、成本效益和可持續性等設計目標。有數百種不同的電連接器類型，功能和性能是理所當然的。然而，連接器制造和組裝過程會影響最終產品的質量、生產時間表和用戶友好性。了解連接器的制造方式可以幫助設計師和工程師為他們的產品做出正確的選擇。

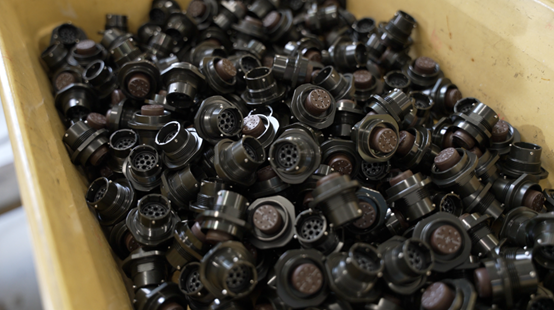

Cinch 的高性能圓形連接器

電連接器基礎知識

電連接器提供可靠的電氣觸點，允許電源和信號流經電路。當公端（引腳或插頭）和母端（插座或插座）配接以完成連接時，即可實現此目的。使用連接器代替焊接或永久連接，硬接線解決方案具有許多優勢，包括靈活性、速度和易于組裝，以及能夠連接和斷開連接設備的各個部分以進行升級、維修或臨時使用。

連接器的結構或外殼（稱為外殼）有兩個功能。它可以保護內部組件免受外部干擾并保護電氣連接。外殼使用各種材料制造。大多數情況下，它們由模制塑料或金屬制成。

連接器的觸點（稱為端子）由銅或其他導電金屬制成。它們通常鍍有金或錫等金屬，以保護、提高導電性并確保更持久的連接。外殼和觸點的材料選擇取決于應用要求。

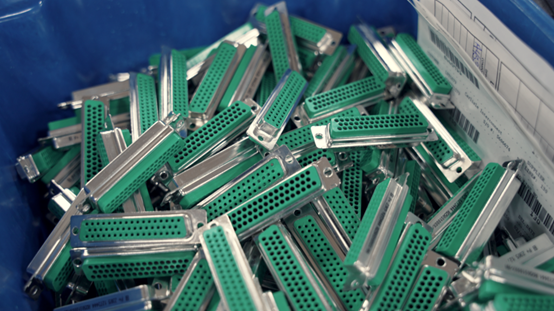

Positronic D-Subminiature 連接器

制造連接器組件

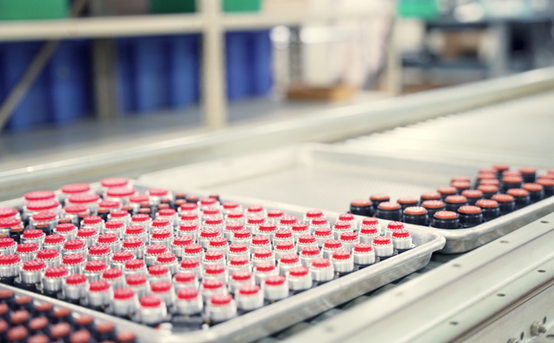

塑料連接器外殼通常采用注塑成型工藝制成。首先，塑料顆粒在高溫下熔化成為液態聚合物。然后將這種熔化的物質注入模具中，形成特定形狀，然后通過冷卻固化。經過足夠的冷卻時間后，打開模具，將成型的塑料零件從模具中頂出。

金屬連接器外殼使用稱為壓鑄的類似工藝制成，或者由鋁或其他賤金屬加工而成。如果任一過程都能產生光滑的表面，則下一步是電鍍;連接器外殼涂有金屬，以增強導電性并防止生銹和磨損。將外殼浸入一池金屬電鍍材料中。橄欖色鎘、化學鎳和黑色鋅鎳是最常見的電鍍材料類型。接下來，使用 X 射線熒光檢測潛在問題，例如電鍍不完整或電鍍厚度變化。目視測試還用于揭示任何裂縫、凹坑、水泡、邊緣周圍的過度堆積和不均勻的外觀。結果是耐用的最終產品。
